秋月 PIC マイコン赤外線リモコン学習キット

秋月 PIC マイコン赤外線リモコン学習キット をゲット！

1. 2013年11月8日、アキバの 秋月電子通商 で PIC マイコン赤外線リモコン学習キット を税込2,400円で購入しました。

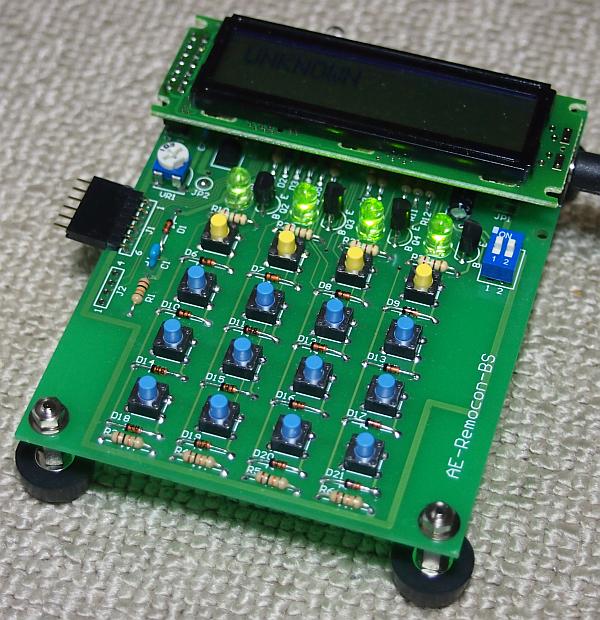

   • 右の写真には四隅に支柱とゴム足が写っていますが、これはキットには含まれません。 手持ちのものを取り付けました。 念のため・・・


   • AC アダプタ (DC5V 1A程度) もキットには含まれていません。


   • 私がやりたいことは、「リモコンコード解析」と「任意のリモコンコード送信」です。


     • リモコンコード解析には、表示器として別売の LCD キャラクタディスプレイモジュール (16x2行, バックライト無) が必要です。 このため、一緒に購入しました。 税込500円でした。


     • 任意のリモコンコード送信は、サンプルプログラムでは出来ないので、PIC のプログラムを書き換える必要があります。 サンプルプログラムのソースは付属の CD-ROM に入っています。


     • プログラムを書き換えるには、ICSP 端子にインサーキットデバッガの専用ツールを接続します。 PIC を取り外して書き換えする必要がないので楽です。 本キットは PIC 学習キットとしても使えます。 頭のトレーニング（ボケ防止）に役立ちます。 私は2013年11月現在、PIC プログラミングは未経験ですが・・・


   • 本キットをリモコン代わりに使うことは全く考えていないです。


     • まずはリモコンコード解析器として使います。 これはデフォールトで可能です。


     • 将来的には PIC プログラムを書き換えて、リモコンコードの作成/送信器として使います。 作成したリモコンコードは別の（もっと高機能な）学習リモコンに登録して使うものと考えています。


   • 「リモコンコードを解析して何が楽しいの？」という疑問を持たれた方には、本キットは何の意味もないです。 購入しないほうがイイでしょう。


2. 組み立ては2時間程度あれば完了します。


   • 抵抗やダイオードはリード足間隔10mm 程度でゆったりしており、組み立て難易度は低いです。


   • リード足間隔10mm に加工するには、600円程度で市販されている、右の写真のような サンハヤト の リードベンダ 628311 を使うと作業効率が上がります。


   • 完成したら +5V AC アダプタで電源を供給すると動作を開始します。



---

仕様およびサンプルプログラムの機能

1. 仕様は以下です。 これを見ると、ハードウェア仕様と購入時書き込み済みのサンプルプログラムの機能が判ります。



   ハードウェア	仕様
   CPU	PIC16F886
   リモコンボタン	タクトスイッチ×16個
   送信素子	赤外線 LED×3個
   受信素子	赤外線センサ×1個
   状態表示素子	緑色 LED×4個
   入出力端子	ICSP 端子×1ポート (PIC を実装したままでプログラミング可能) UART 端子×1ポート (サンプルプログラムでは未使用)
   DC 入力端子	外径5.5mm, 内径2.1mm, センタ(＋)
   電源	DC2.5～5.5V (別売の LCD を使用する場合は DC5.0V)
   基板寸法	115×85mm
   重量	51g
   サンプルプログラム	仕様
   対応フォーマット	①NEC フォーマット (4バイト) ②家電協フォーマット (6バイト)
   動作モード	①送信モード 　サンプルプログラムに実装されているリモコンコードを送信。 　4種類のリモコンコードをファンクションキーで選択し、各種類毎に12通りの 　コードを送信。長押しのリピートコードには未対応。 ②学習記憶モード 　受信したリモコンコードを任意のファンクションキーに学習記憶。EEPROM 　内にリモコンコードを保存。最大4つまで。 ③学習送信モード 　ファンクションキーを押すことで、学習記憶モードで記憶したリモコンコード 　を送信。 　→学習記憶モード/学習送信モード併用で学習リモコンとして動作可能。 ④表示モード 　受信したリモコンコードを LCD に表示。
   モード切替方法	基板上のディップスイッチでモードを選択し、電源再投入。
   その他	内容
   カスタマイズ	サンプルプログラムを PICkit2, PICkit3 等の専用ツールで書き換えることで カスタマイズが可能。
   付属 CD-ROM の内容	①サンプルプログラムのソースコード ②取扱説明書 ③リモコンフォーマット説明書 ④回路図 ⑤PIC16F886 のデータシート



2. ドキュメント類は以下です。 リモコンコードフォーマット解説を参照するとリモコンの動作が判ります。


   • 取扱説明書


   • 回路図


   • NEC/家電協リモコンコードフォーマット解説


3. 購入時仕様の評価


   • 「表示モード」の実用性は高いです。 本キットだけで手軽にリモコンコード解析ができます。


   • リモコンボタンが16個しかなく、リモコンとして実用的に使うにはボタンが少ないです。 ごく小規模なリモコンとしてなら使えますが・・・


   • 学習リモコンとしては、記憶できるリモコンコードが4個しかなく、これではとても実用にならないです。



---

使ってみました

1. 右の写真は実用性の高い「表示モード」での LCD 表示です。


   • 別のリモコンから本キットに向けて送信すると、直ちに受信したリモコンコードを表示します。


   • 上から [NEC フォーマット受信時] [家電協フォーマット受信時] [不明なフォーマット受信時] の例です。 リモコンコードが一目瞭然ですね。


   • [NEC フォーマット受信時] の例で説明すると、最初の [0117] がカスタムコードで、機器単位で固定です。 次の [0F] がデータコードです。 最後の [F0] はデータコードを反転したものです。 従って、機器単位では「データコードは最大256個」となります。


   • リモコンコードによって、本キット基板の4個の LED ランプの状態が変わりますが、これが何を意味しているか判りません。


   • 表示されたリモコンのデータコードを見ていると、気持がワクワクします。 頭脳に多大な刺激があります。 大きな幸せを感じます。 禁断の入口に立ったかのような・・・


2. 「送信モード」「学習記憶モード」「学習送信モード」も正常に動作しました。


   • 私は、この3つのモードは使う気がないので、評価は避けます。


3. やはり、「任意のリモコンコードを生成/送信する機能を新たに設け、それを一般の学習リモコンに記憶させて使う。」が良いと思います。 これが実現できたら、私のやりたいことは以下です。


   • 例えば、NEC フォーマットではカスタムコードを除けば、データコードは1バイトです。 すなわち、16進数で 00～FFh の256個を総当たりで目的機器に送信すれば、隠されたリモコン機能を発見できるかもしれません。

     →秘密のメンテナンスモードに入れたりと良い子の実験ができます。 これがやりたいのです！

     →家電協フォーマットではデータコードが可変長なので、総当たりは無理かも。


   • リモコンコードをデータベース化して、リモコン故障や紛失時のバックアップとする。


   • これらを実現するために「任意のリモコンコードを生成/送信する機能」が必須になるのです。 実現方法は研究中です・・・


4. ついにやりました！ 2021年3月1日、 任意のリモコンコードを発生できるファームウェア ができました。



---
