Agilent 53131A をゲット！

2026年7月4日、静岡県浜松市の T さんより、 Agilent 53131A の中古品を研究用に寄贈いただきました。 225MHz ユニバーサル周波数カウンタです。

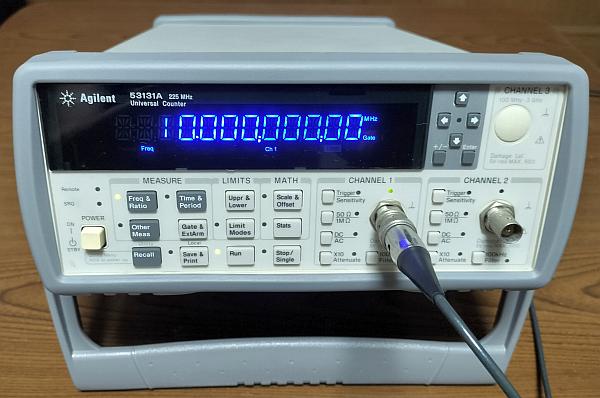

写真は劣化した表示器をリプレースし、欠品していたキャリングハンドルを追加などをした後です。

Agilent Technologies は、1999年に HP の計測器・化学分析部門などが分社化して誕生した企業です。

Keysight Technologies は、2013年に Agilent Technologies から電子計測事業を分割して誕生した企業です。

[HP] [Agilent] [Keysight] で3つの [53131A] が存在しますが、同じものです。逆に言うと、本機は [Agilent] なので、製造年は1999～2013年頃と言うこと。

程度＆動作チェック

寄贈者のコメント
- 安物 OCXO を搭載しており、GPSDO で校正してから発送します。
外観のチェック
- リアパネルのプロダクトシールに [型式：53131A STD] [SN：KR01204229] と印刷されていました。
- デスクトップパソコンと同じ 3P AC コードが付属していました。付属品はこれだけです。
- 汚れはあるものの外観状態は良く、ワレやヘコミと言った致命的な損傷はありません。
- 周波数表示の透明板には保護フィルムが貼り付いたままです。
- 残念なことに [キャリングハンドル] が欠品しています。
  - 筆者の環境では [キャリングハンドル] を計測スタンドとして使うので必須です。
電源 ON してチェック
- 電源は正常に入り、自動的に実行される自己診断も無事合格して Ready になりました。
- 試しに周波数計測して良好でした。 FL 表示で [濃淡ムラ] [ヤセ] がありますが、まだまだ使える状態です。
- 以上より、FL 表示器がやや劣化している以外は特に問題なさそうです。

カバーを開けてみました

構成品

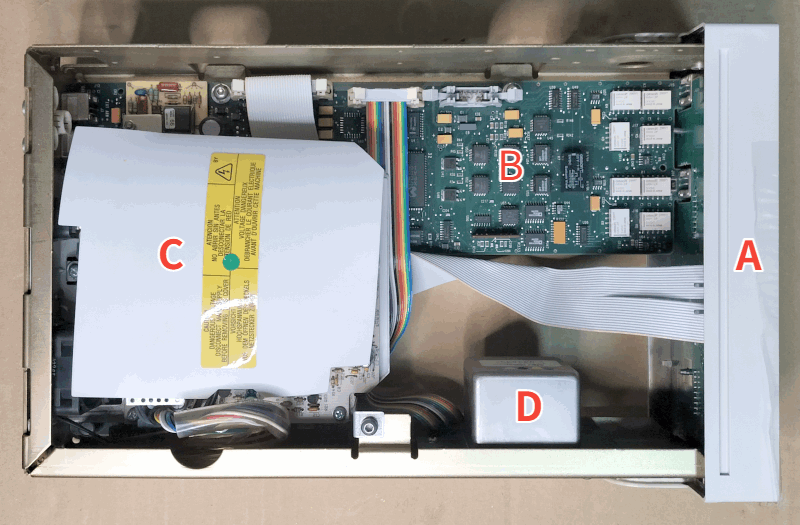

- カバーを外して内部を眺めたのが下の写真です。
- [A} はフロントパネル、[B] はメイン基板、[C] は電源基板、[D] は OCXO 基板です。
- サービスガイドを参照して [A] [B] [C] [D] を取り外して、残ったのが下パーツです。

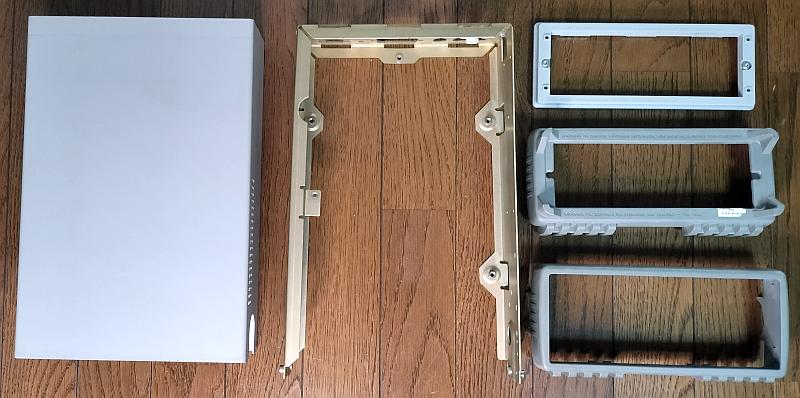

- 左側は [カバー] で、材質はビニコートアルミ板です。真ん中は [フレーム] で、材質は鉄板です。
- 右側に並んでいるのは上から [リアガイド] [リアバンパー] [フロントバンパー] です。
フロントパネル (A)

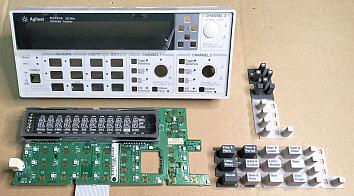

- フロントパネルは更に左の写真のように分解できます。
- 右の写真は [フロントパネル基板] です。写真をクリックすると大きな写真が表示します。

  　
メイン基板 (B)

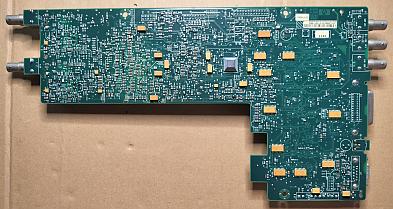

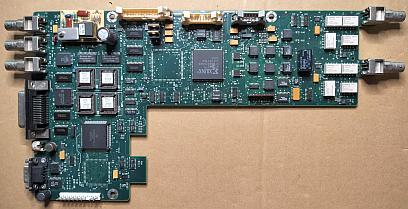

- 下の写真は [メイン基板] です。写真をクリックすると大きな写真が表示します。
- ほとんど面付部品で、故障時の修理はほぼ無理です。基板交換しかなさそうです。
- 使用 IC のロット番号より、本機は [1999年製造品] と思われます。

  　
電源基板 (C)

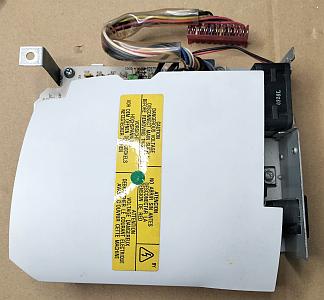

- 電源基板には左の写真のように、感電防止用プラスチック板が被せられています。
- 右の写真は感電防止用プラスチック板を外して撮影した [電源基板] です。写真をクリックすると大きな写真が表示します。

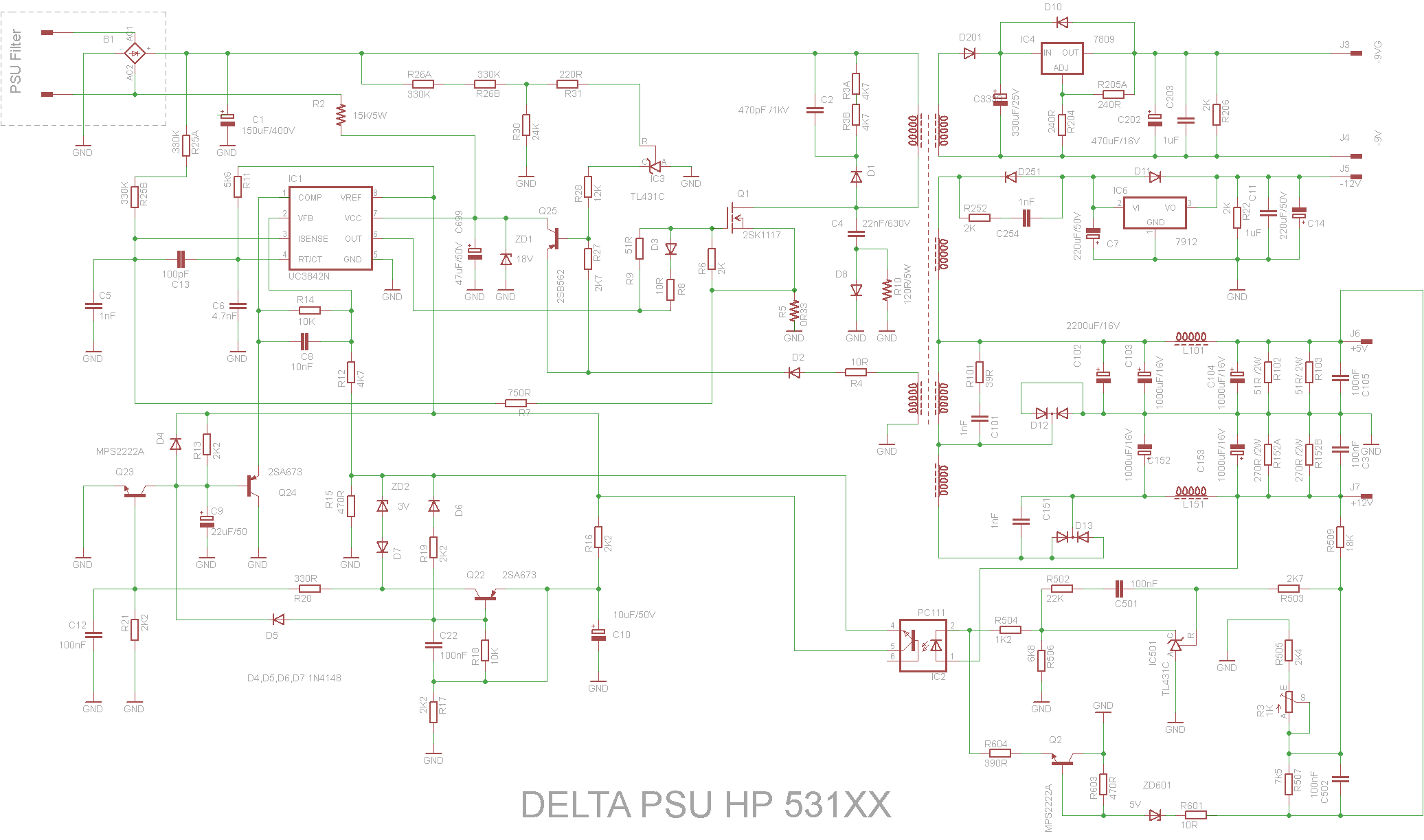

- Repair and look at HP 53131A & HP 53132A time/frequency counters のページに 53131A 電源基板回路図が公開されています。

OCXO 基板 (D)

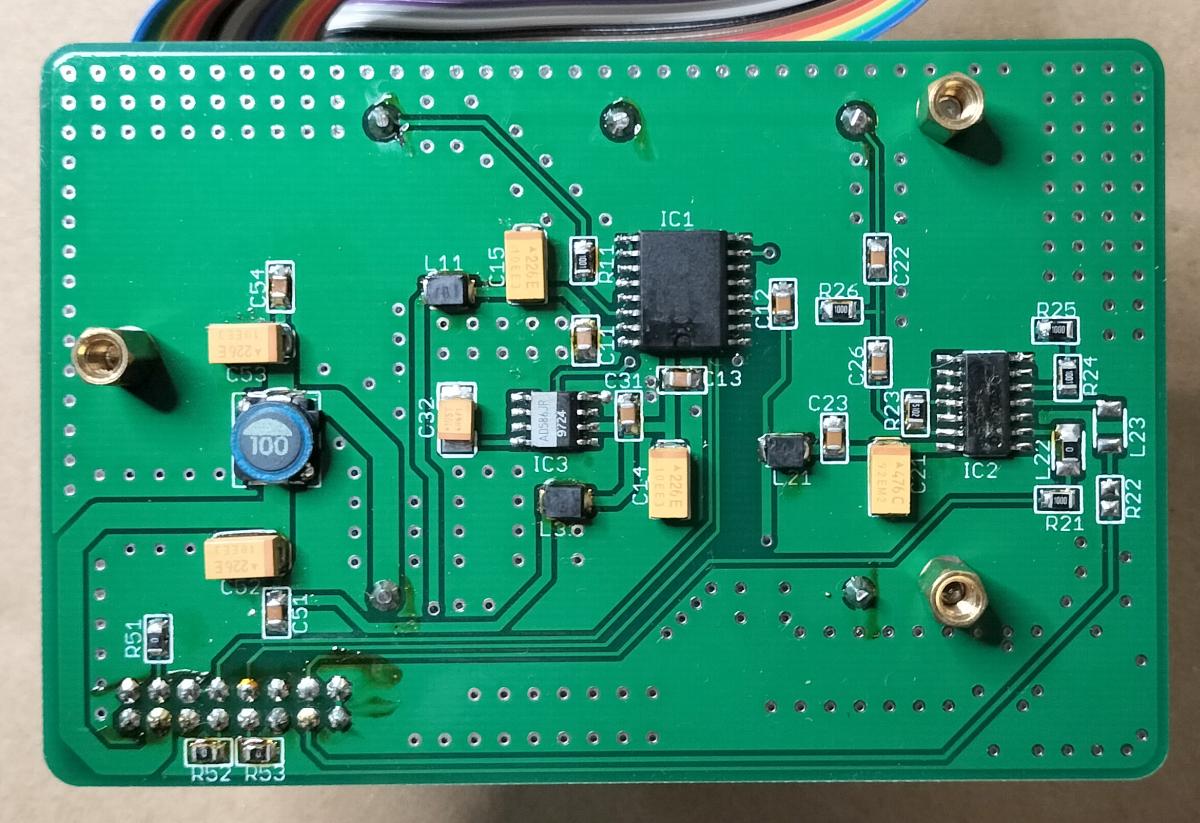

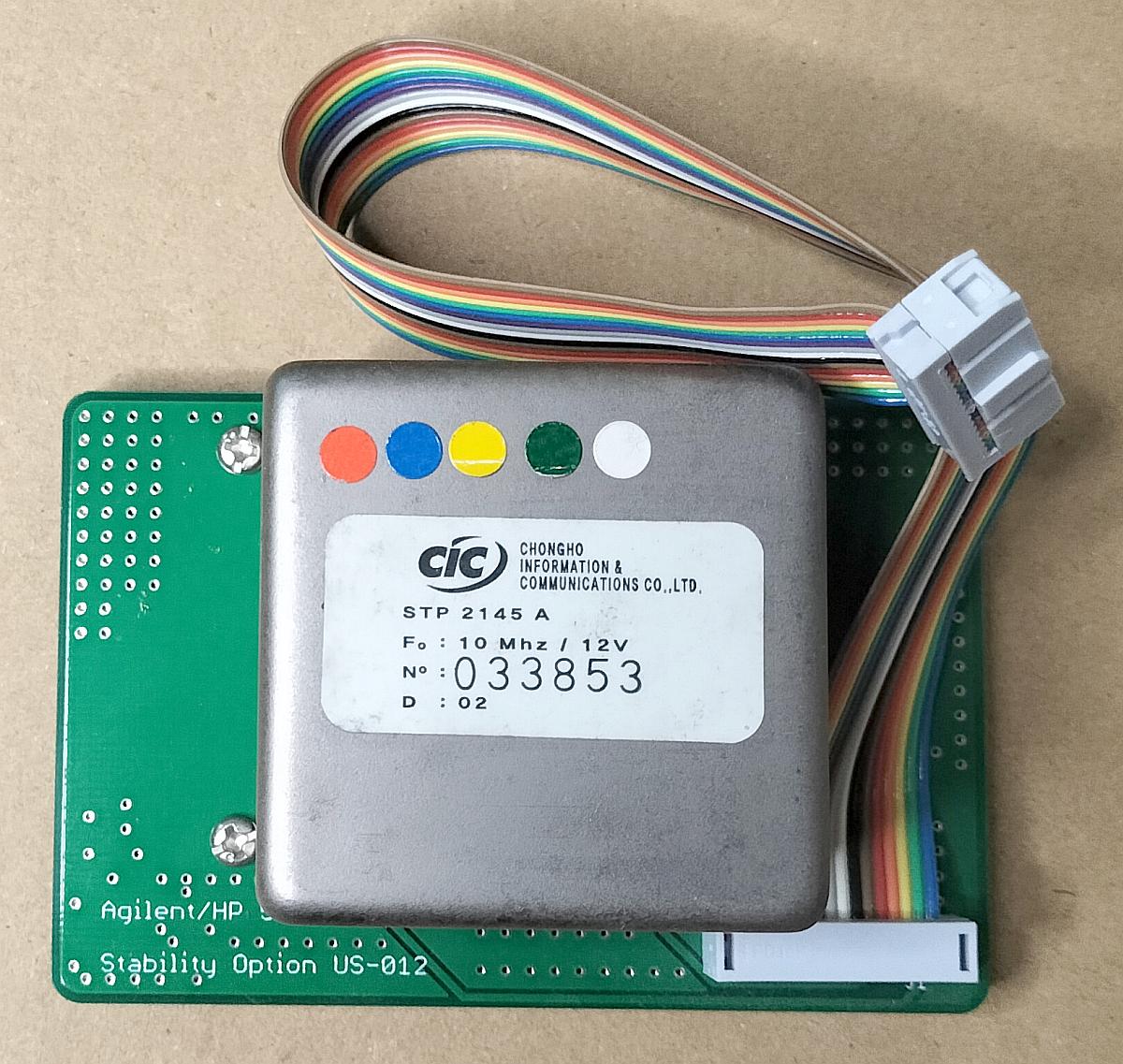

下の写真は [OCXO 基板] です。写真をクリックすると大きな写真が表示します。
- 本機の型式は [53131A STD] で、そもそも [OCXO 基板] なしのモデルで、周波数精度は 5×10^-6 です。
- この場合は [メイン基板] 搭載の [Y2} CTS 10MHz クリスタルがベースクロックになります。
- よって過去に誰かが [OCXO 基板] を増設したのです。 ラッキー！ ただし、純正品ではありません。
型式は [US-012] で Agilent Stability Option 12 「超高安定オーブン (2.5×10^-9)」に相当します。
OCXO ユニットにはダブルオーブン型の CIC STP2145A が使われており、3×10^-10 の高精度です。
- 寄贈者から「安物 OCXO 搭載」と聞いていましたが違うようです。このユニットだけで数万円の価値があります。

基板に実装されている IC は以下でした。

ADC および高精度 5V 基準電圧があるので、53131A の Calibration メニューで電子校正できそうです。
GERRYSWEENEY.COM (さん？) が回路図付きで掲載されているこちらやこちらとほぼ同じと思います。

部品番号	メーカ	型式	内容	備考
IC1	ANALOG DEVICE	AD7243AR	12bit Serial DACport
IC2	(不明)	(不明)	(不明)	IC 型式が読み取れなかった
IC3	ANALOG DEVICE	AD586JR	High Precision 5V Reference

リペア (その1)：FL 表示器がやや劣化している

概要
- FL 表示器がやや劣化しているのですが、まだなんとか使えるレベルです。
- ebay で欠品している [キャリングハンドル] がないか探していたら、53131A の FL 表示器の互換品を見つけました。
- 互換品は FL 表示器ではなく、LED 表示器タイプで、アップグレード品になります。
- 新品で55ドルと悩むほどの金額ではないので、2026年7月25日発注し、8月10日に到着しました。
[FL 表示器]→[LED 表示器] 交換

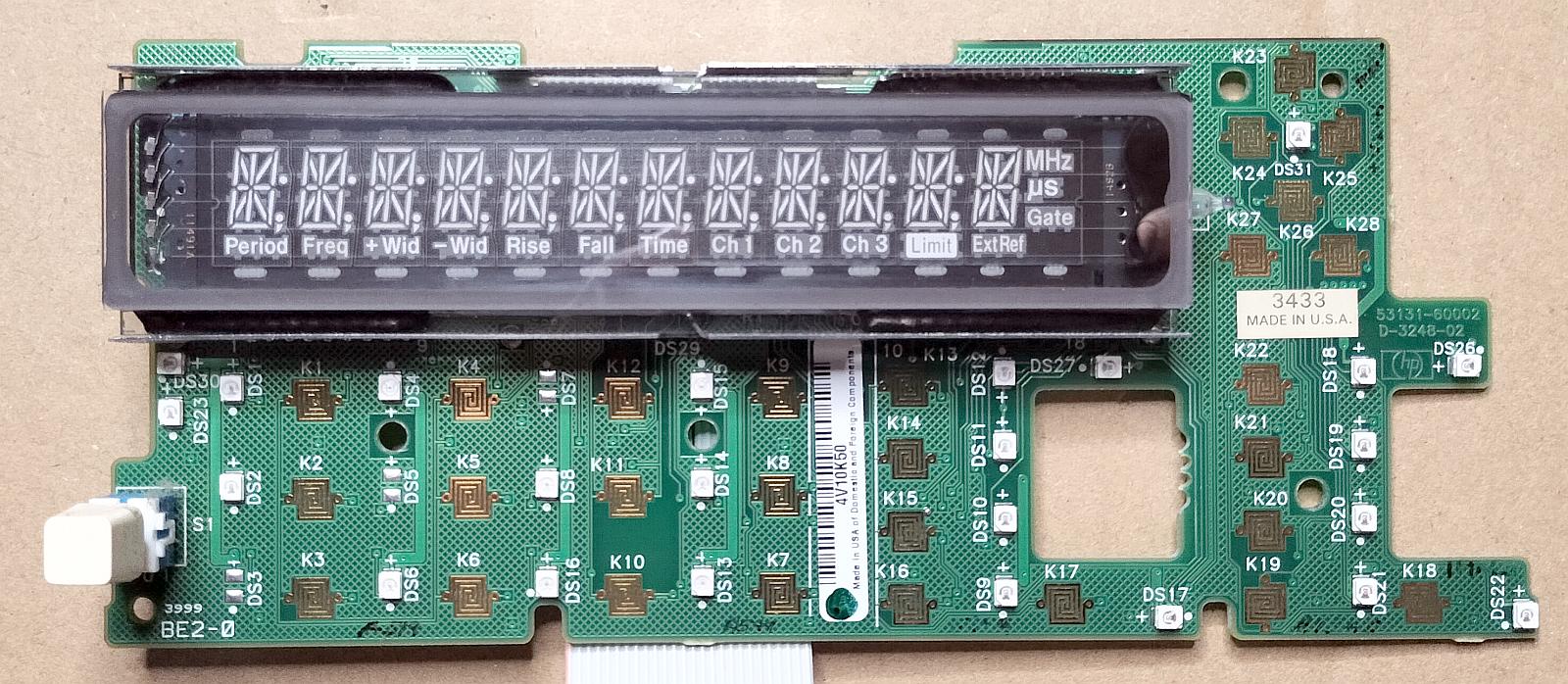

- [FL 表示器] が実装された交換前の [フロントパネル基板] です。
- [FL 表示器] [上下のガイド金具] のハンダ付けを外して、どちらも除去します。
- 左の写真はリプレースに使う [LED 表示器] です。
- [LED 表示器] から出ている [赤電線] (+5V) と [黒電線] (GND) を右の写真のように配線します。
- [LED 表示器] に4個あるヘッダピンを [フロントパネル基板] にハンダ付けします。

  　

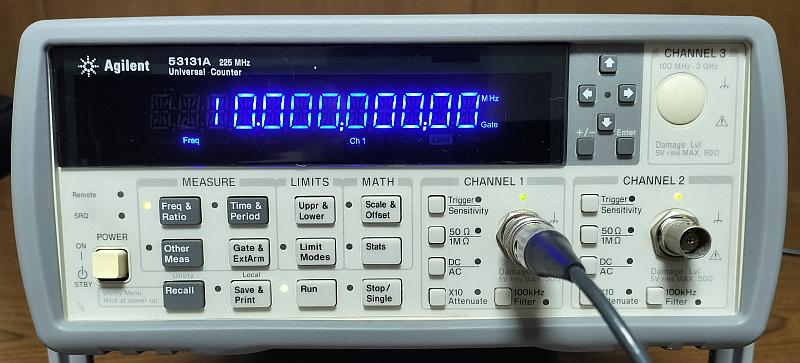

- 下の写真は [LED 表示器] にリプレース後です。
リプレース後の動作チェック
- 新品に交換したので当たり前ですが、リプレース前にあった文字ヤセはなくなり、クッキリ表示になりました。
- リプレース前の細字表示からやや太字表示になり、青っぽい色になって見やすくなりました。
- [FL 表示器] より [LED 表示器] のほうが寿命が長く、今後、安心して使えます。

リペア (その2)：キャリングハンドルが欠品している

概要
- ebay で欠品している [キャリングハンドル] がないか探したら見つかりました。
- [キャリングハンドル] だけではなく、[フロントバンパー] [リアバンパー] も付いた新品のセット品です。
- 新品で23.99ドルと悩むほどの金額ではないので、2026年7月25日発注し、8月4日に到着しました。
[キャリングハンドル] [フロントバンパー] [リアバンパー] 取付

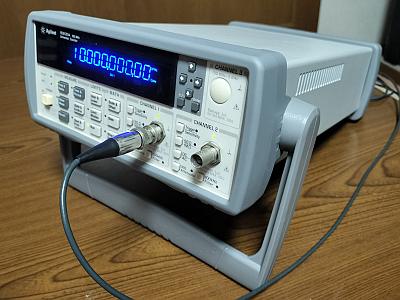

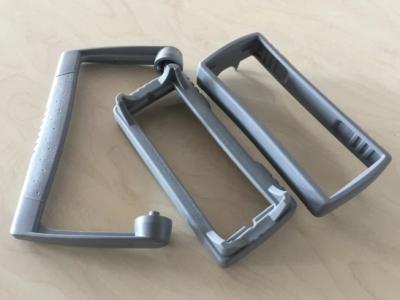

- 左の写真は届いたキットです。これらを右の写真のように取り付けました。

  　
リプレース後のチェック
- キャリングハンドルが付いて使いやすくなりました。
- 黄ばんでいたバンパーが綺麗になり、本機がまるで新品のようになりました。

使ってみました

デザイン
- 惚れ惚れする HP デザインです。 [Agilent] ではなく [HP] のロゴだったらもっと良かったと思います。
- 測定器らしい顔をしています。 [スイッチ] [ボタン] [コネクタ] が多く、見ていてワクワク感があります。
- 測定器仕様のケースで、キャリングハンドルがスタンドアームにもなります。
- サイズは 254(W)×104(H)×374(D)mm で奥行がやや長いですが、ほど良い大きさです。
- プリスケーラ無しで 225MHz まで計測できるのは立派です。
- レシプロカル方式 (逆数測定方式) で、かなり低い周波数も一瞬で表示できます。
- 単なる周波数カウンタではなく、ユニバーサルカウンタで、INPUT 1/2 トリガ間の時間なども計測できます。
- [Recall] ボタンを押しながら [POWER] ボタンを ON すると、ファームウェアバージョンが表示されます。

リアパネル

端子	機能	備考
Ext Arm	外部トリガ入力
Ref In	外部基準入力	10MHz、GPSDO 出力など高精度クロックを入れる
10MHz Out	10MHz 出力	内部基準クロック出力 (OCXO 使用時は、この出力)
AC LINE	AC 電源入力	デスクトップ PC と同じ 3P コネクタ、電圧は自動切換
GPIB	GPIB インタフェース
RS-232	RS-232 インタフェースまたはリミット出力	9pin オス
Osc Adjust	内部クロック (10MHz) 調整トリマコンデンサ	[OCXO 基板] 使用時は無効

Calibration メニュー

53131A には電子キャリブレーション機能がありますが、このメニュー操作で悩んだのでメモを残します。

なお、OCXO のキャリブレーションを電子調整には高精度の 10MHz 基準クロック装置が必要です。

手順	操作
1	[Scall & Offset] ボタンを押しながら [POWER] スイッチを ON にすると [CAL SECURE] か [CAL UNSECURE] が表示される。 ①[CAL SECURE] の場合は、セキュリティロックされているので、解除するために手順2に進む。 ②[CAL UNSECURE] の場合は、セキュリティロックが既に解除されているので、手順3に進む。
2	[Scall & Offset] ボタンを何回か押して [CODE: 0] を表示し、[矢印] ボタンでセキュリティコードを入力してから [Enter] ボタンを押すと、セキュリティロックが解除されて [CAL UNSECURE] が表示される。
3	[Scall & Offset] ボタンを押すごとに、[CAL: xxxxx] [CODE: 0] [CAL COUNT ?] [HELP: xxx?] が表示されるので、どれかを選択する。
[CAL: xxxxx] を選んだ場合 (校正実行)
4	[↑] [↓] ボタンで校正項目を選択して [Enter] ボタンを押すと校正を実行する。 [CAL: OFFS 1 ?] [CAL: OFFS 1 ?] [CAL: OFFS 2 ?] [CAL: GAIN 1 ?] [CAL: GAIN 2 ?] [CAL: TI QUICK?] [CAL: TI FINE?] [CAL: TIMEBAS?] を選択できる。
[CODE: 0] を選んだ場合 (セキュリティロック)
4	[矢印] ボタンでセキュリティコードを入力して [Enter] ボタンを押すが、次の2つの機能がある。 ①既に設定されているセキュリコードを入力すると [CAL SECURE] が表示されてセキュリティロックがかかる。 ②既に設定されているセキュリコード以外を入力すると、新しいセキュリティコードとして保存する。
[CAL COUNT ?] を選んだ場合 (校正回数)
4	[Enter] ボタンを押すと、今までに校正実行した回数を表示します。
[HELP: xxx?] を選んだ場合 (ヘルプ)
4	[↑] [↓] ボタンでヘルプ項目を選択して [Enter] ボタンを押すとヘルプメッセージを表示する。 [HELP: SECURE?] [HELP: CODE?] [HELP: CAL?] を選択できる。

使ってみて
- さすが、ユニバーサル周波数カヌンタとして数10年もの間、スタンダード製品として君臨しただけのことはあります。
  - 操作性が良く、使いやすく、抜群の安定感です。
- INPUT 1/2 の感度が 20mV/rms あるので、小さめの信号もプリアンプなしで計測できるのがありがたいです。
- 実際に FM チューナ調整で使ってみましたが、入力感度が良く、安定度も良く、レシプロ測定でバッチリでした。
  - FM チューナの調整では 120MHz まで計測できれば十分で、オプションのプリスケーラは不要です。
  - パルスカウント検波やスペトラム IF で使う 2nd IF 周波数の設定に役立ちます。 MPX VCO 調整でも使います。
- 電源コードを差し込むと [POWER] スイッチ OFF でも [電源基板] が通電状態になり、ファンも回り放しです。
  - これはオプションの [OCXO 基板] の OCXO ユニットに常時通電するためです。
  - OCXO は安定するのに少なくとも半日かかるのです。工場なら当たり前ですが、個人使用では辛いです。
  - 個人使用では外部に GPSDO を常時通電してマスタクロックにし、これを 53131A に基準入力するほうが実用的に思えます。
  - たまにしか測定しない個人使用に OCXO クロック使用は重過ぎると思いませんか！
- 最近のデジタルオシロスコープにも周波数計測機能がありますが、精度と安定度の面で本機のような専用機が勝ちます。
