AKAI AT-M712

AKAI AT-M712 をゲット！

2013年4月14日に名古屋市の I さんより研究用に [AKAI AT-M712] を寄贈いただきました。 1987年頃の AKAI システムコンポのチューナです。

その頃、海外赴任から日本に帰任した直後で、その残務整理で忙しくずっと放置状態でした。 そして、このチューナの存在をスッカリ忘れていました。

最近、機材の収納庫を整理していて発掘しました。 そして、2025年4月8日にメンテナンス完了しました。

---

程度＆動作チェック

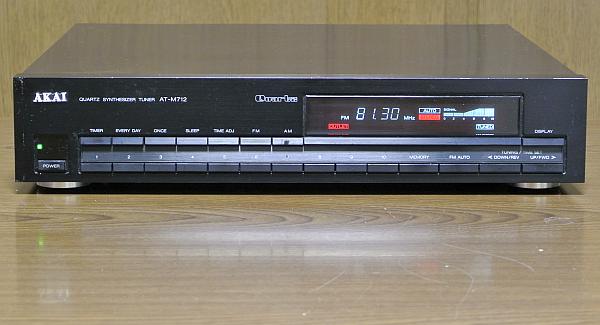

1. 外観


   • 製造シリアル番号は [20310-05224] です。 [純正 AM ループアンテナ] は付属していませんでした。


   • フロントパネルに汚れやキズが多いですが、ボロボロというほどではないです。


   • リアパネルは綺麗です。 端子類にも輝きが残っています。


   • 天板は3箇所に浅いヘコミがあり、塗装スレが多いです。 底板や足は綺麗です。


2. 電源 ON してチェック


   • 本機は12年前に I さんが再調整 しています。 よって12年間の保管中に調整ズレするのかも研究対象です。


   • 各ボタンは良好に反応します。


   • FL 表示器に少し輝度ムラはありますが、まだまだ十分実用になります。


     • 本機はオーディオタイマー付きなので、電源 OFF 時にも時刻表示しており、この部分の表示劣化が進むのです。


   • 放送局をプリセットしても AC プラグを10分以上抜いたままにするとメモリ情報が消えます。


     • AC プラグが壁コンセントに入っている時は [POWER] ボタンが OFF でもプリセットメモリが消えることはありません。


     • これはバックアップメモリに常に電圧が加圧される回路になっているためです。


   • FM 受信


     • 周波数ズレはなく、[STREO] 表示が出てステレオ感もあります。 問題なさそうです。


   • AM 受信


     • [純正 AM ループアンテナ] が付属していません。


       • 代わりに筆者が標準としている [SONY ST-SA5ES AM ループアンテナ] を接続してチェックしました。


     • 受信できました。 問題なさそうです。


3. カバーを開けてチェック


   • 使用 IC のロット番号より、本機は [1986年製造品] とわかりました。


   • 難ありの外観と逆に内部は新品同様に綺麗です。 シャーシの鉄板は光輝いています。


   • 基板にあるタブ付きコイン電池 [CR2430] の電圧が 0V になって寿命になっていました。 これがプリセットが消える原因です。


   • 上のコイン電池以外の部品には目視でわかる劣化は見られず非常に綺麗です。



---

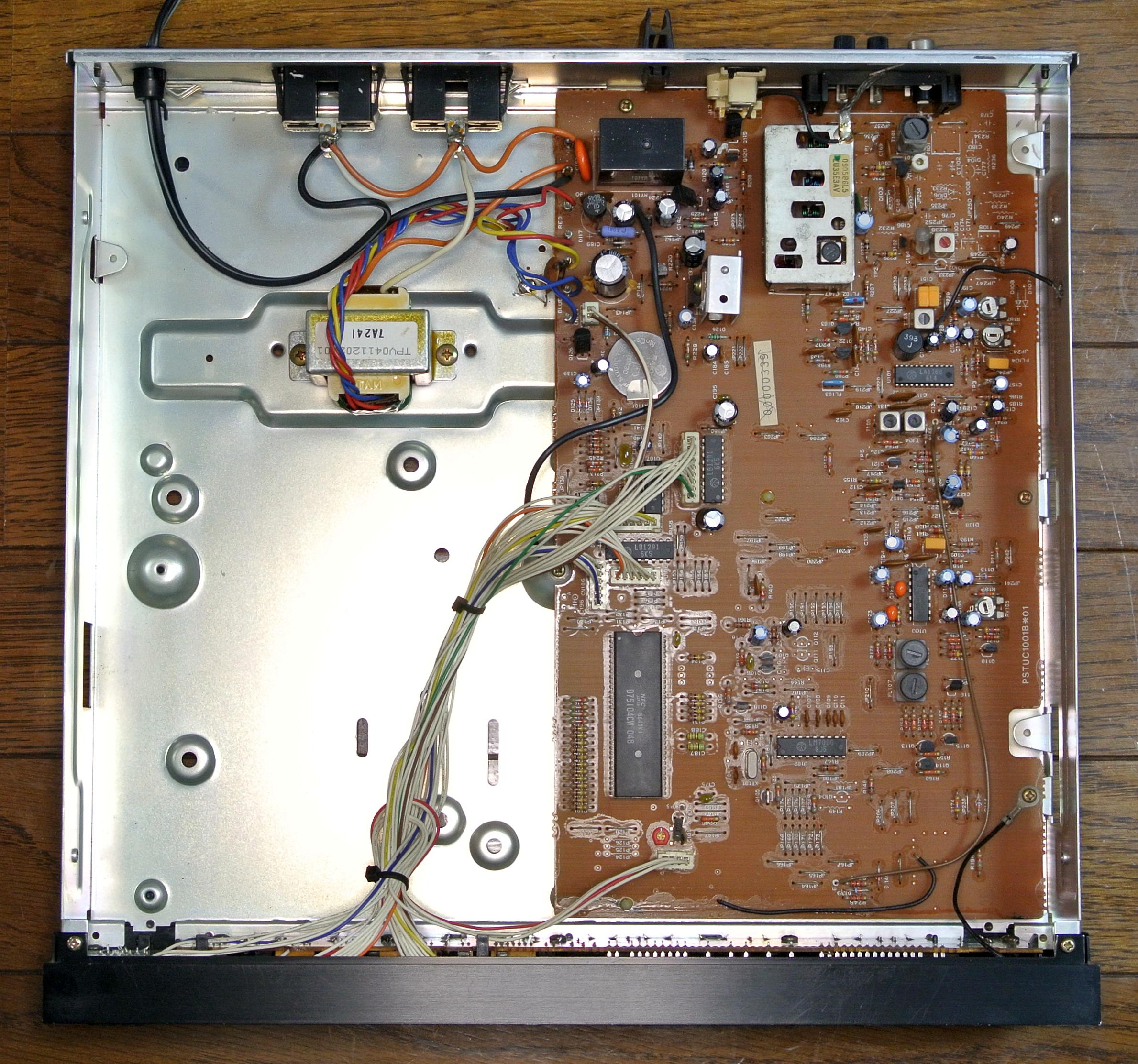

カバーを開けてみました

1. 基板の作りは良く、部品が綺麗に整然と並んでいます。 写真をクリックすると拡大写真を表示できます。


   • システムコンポのチューナと思えないほど作りは良いです。


   • 一目でわかるのは FM フロントエンドが4連バリキャップです。 すごくマトモです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	型式	サマリ
     MITSUBISHI	M4011BP	Quad 2 Input NAND Gate
     NEC	uPD75104CW	4-bit Single-chip Micro-computer
     SANYO	LA1266	FM/AM Tuner of Electronic Tuning Type
     	LA3410	VCO Non-Adjusting PLL FM MPX
     	LB1291	8-Channel Driver Array
     	LM7000	Direct PLL Frequency Synthesizer



2. FM フロントエンド


   • MITSUMI 製で4連バリキャップで性能的には十分です。 ここはすごくマトモ！


   • Panasonic ST-G560 に使われているものと同じで下の回路です。




3. FM IF 部


   • FM/AM 用スーパーチップ [LA1266] を使った以下の構成です。

     (FE)→[CF]→[TR×2]→[CF]→[LA1266]→(MPX)


4. FM 検波部


   • FM/AM 用スーパーチップ [LA1266] によるクォードラチュア検波です。


5. FM MPX 部


   • [LA3410] による PLL MPX です。 無調整 VCO となっています。


6. AM 受信部


   • FM/AM 用スーパーチップ [LA1266] で全てを構成します。


7. プリセットメモリのバックアップ


   • プリセットメモリと時刻情報は [BAT101] CR2430 コイン電池でバックアップします。



---

リペアについて

1. 修理はコイン電池を交換するだけで済みそうですが・・・


   • 外観に難がある本機を欲しいかたはいない気がして、今回は修理しません。


   • 記憶喪失症があるだけでチューナとしての動作は正常です。 研究として一通りの調整＆性能測定などはします。


2. 本機は部品取り機材とします


   • 基板に載った部品の状態は良いので移植部品として活躍できます。 特にディスクリコイルが貴重です。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     VP	標準値	実測値	判定
     R218 後 (U109 7812-OUT)	+12V	+12.0V	〇
     D125-A (Q126-E)	+5.6V	+5.60V	〇



2. FM 受信部の調整



   手順	SSG出力	AT-M712 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : FM FM AUTO : ON	-	-
   2	-	90MHz 受信	フロントエンド OSC コイル	TP2 電圧 = 8±0.1V	OSC トラッキング調整
   3	-	76MHz 受信	-	TP2 電圧 = 1.6V 以下 確認のみ
   4	83MHz 30dB	83MHz 受信	フロントエンド RF コイル×3	RV102 センタ電圧 = 最大 (S メータ = 最大)	RF トラッキング調整
   5			フロントエンド IFT		IF 調整
   6	83MHz 90dB mono 1kHz		T105	オーディオ出力 = 高調波歪最小	QR 検波調整
   7			T104	TP3～TP4 間電圧 = 0±10mV
   8	手順6～7を数回繰り返す
   9	83MHz 90dB stereo 1kHz L-R	83MHz 受信	フロントエンド IFT	オーディオ出力 = 高調波歪最小	ステレオ IF 歪補正 IFT は±90度以内で調整
   10	83MHz 90dB stereo 1kHz R/L		RV103	オーディオ出力 (L/R) = 最小	セパレーション調整
   11	83MHz 90dB stereo 1kHz L+R		FL106	オーディオ出力 (L) = 19kHz 成分最小	パイロットキャリアリーク調整
   12			FL107	オーディオ出力 (R) = 19kHz 成分最小
   13	83MHz 60dB 無変調		RV102	S メータ = フル 閾	S メータ調整



3. AM 受信部の調整


   • 調整には AM ループアンテナの接続が必須です。



   手順	SSG出力	AT-M712 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND : AM	-	-
   2	-	1602kHz 受信	T102	TP2 電圧 = 7.4V	OSC トラッキング調整
   3	-	531kHz 受信	-	TP2 電圧 = 1.5V 以下 確認のみ
   4	603kHz 40dB 無変調	603kHz 受信	T101	RV102 センタ電圧 = 最大 (S メータ = 最大)	RF トラッキング調整
   5	1404kHz 40dB 無変調	1404kHz 受信	CT101
   6	手順4～5を数回繰り返す
   7	999kHz 40dB 無変調	999kHz 受信	T103	RV102 センタ電圧 = 最大 (S メータ = 最大)	IF 調整
   8	999kHz 60dB 無変調	999kHz 受信	RV101	S メータ = フル 閾	S メータ調整



4. 調整結果


   • FM 受信


     • I さんが調整してから12年経過しましたが、調整ズレはほとんどありませんでした。 ずっと電源を入れてなかったから？？？


     • 性能測定結果は下のようにビックリするほど優秀な結果でした。 高級チューナにも負けないほどです。



       項目	stero/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	50	49	dB
       高調波歪率 (1kHz)	mono	0.036		%
       	streo	0.045		%
       パイロット信号キャリアリーク	stereo	-90	-91	dB
       オーディオ出力レベル偏差 (1kHz)	stereo	0	-0.06	dB



   • AM 受信


     • 純正 AM ループアンテナが付属していなかったです。


     • そこで右の写真のループアンテナで調整しました。 相性は良かったです。


     • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。


     • 横幅 28cm、高さ 12cm くらいのサイズです。


     • このループアンテナで最高感度になるよう調整しました。



---

使ってみました

1. デザイン


   • デザインは普通に良いと思います。 フロントパネルはアルミ製で質感があります。


   • 時計とオーディオタイマ機能があります。


   • [POWER] ボタンを OFF にしても時刻だけは常時表示します。


   • オーディオタイマはデイリーで [ONCE] [EVERY DAY] を選択できます。


2. FM 受信


   • FM 入力端子は F 端子になっており、妨害電波が混入しにくいです。


   • 感度・音質ともこのクラスを超える実力があって良好です。


   • 特に4連バリキャップフロントエンドなので妨害電波排除能力も十分です。


3. AM 受信


   • AM とは思えないほど音が良いです。 感度も良好です。


4. 本機の総評


   • 難ありの外観ですが、中身は新品同様で性能や音質が良いです。 外観に目をつぶれば十分満足して使えます。 外観を気にしない業務用途向き？


   • ボロは～着てても心は錦！ でしょうか



---
