DENON TU-1500

DENON TU-1500 をゲット！

2021年1月10日、 DENON TU-1500 を平塚市の S さんより、研究用に寄贈していただきました。

今は終了してしまった AM stereo 対応です。

---

程度＆動作チェック

1. 外観


   • 1998年製造で、シリアル番号は [4011560462] です。


   • フロントパネルの右下にポチッとした僅かなキズがありますが、これ以外のキズやスレはありません。


   • 全体的にはかなり綺麗で問題なく良好です。


2. 入手した状態のまま電源 ON してチェックしました


   • 電源は問題なく入りました。 各ボタンの動作は正常です。


   • FL 管にやや輝度ムラが発生していますが、まだまだ十分使えます。


   • FM は、問題なく受信でき、[STEREO] ランプも点灯します。 問題ないです。


   • AM は、問題なく受信できます。 AM Stereo 放送は終了してしまったので、これは試せませんでした。



---

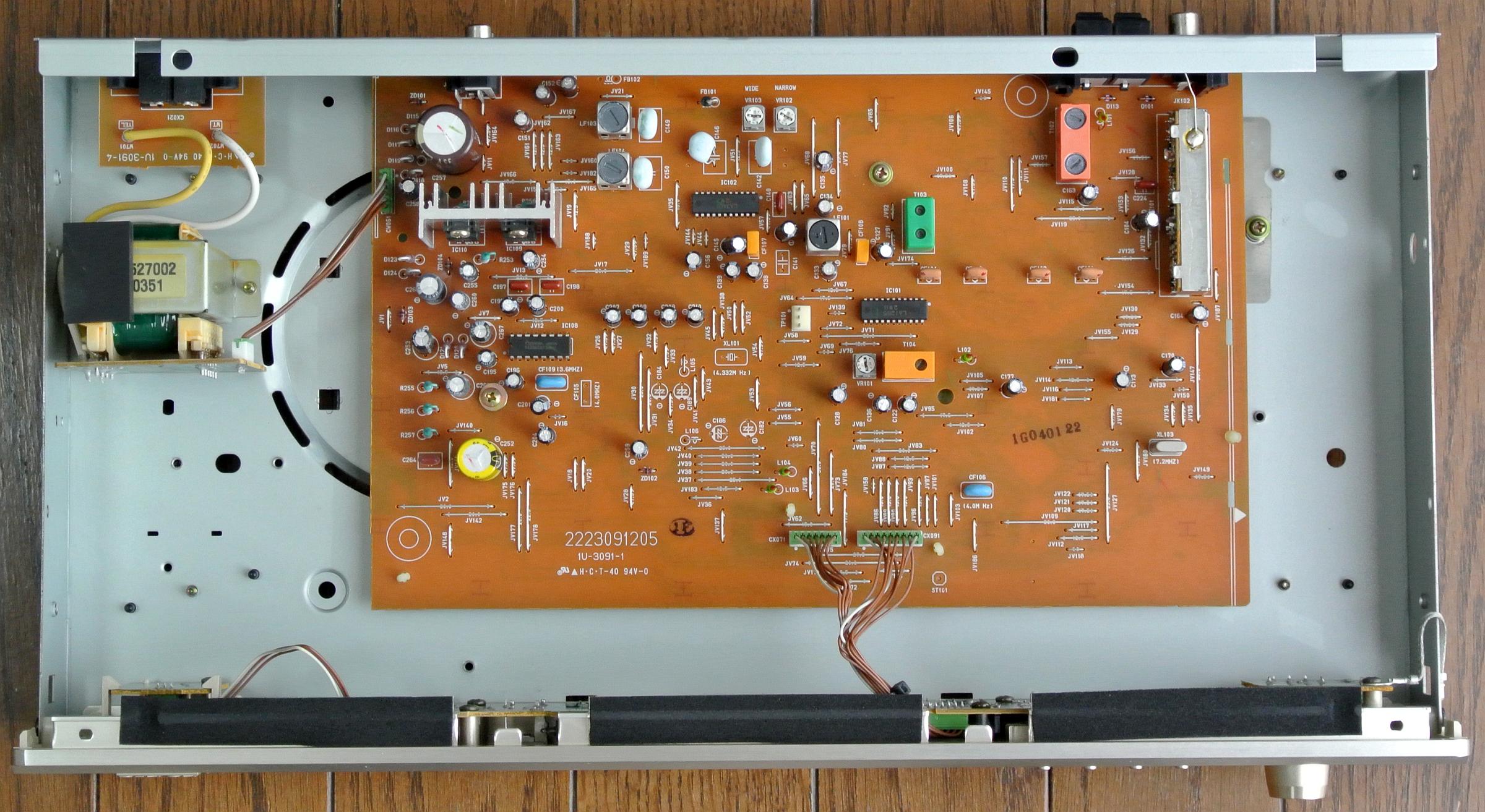

カバーを開けてみました

1. 基板の作りは良いです


   • 写真をクリックすると拡大写真を表示できます。


2. 以下の IC を使用して合理化が図られています



   メーカ	IC	機能
   SANYO	LA1265	FM/AM Tuner of Electronic Tuning Type
   	LA3401	VCO Non-Adjusting PLL FM MPX
   	LC72131M	AM/FM PLL Frequency Synthesizer
   	LC75711NE	Dot Matrix VFD Display Controller/Driver
   TOSHIBA	TMC87CM71F-6683	MCU
   	TA2040AP	AM Stereo Demodulator



3. FM フロントエンド


   • MITSUMI 製3連バリキャップ方式フロントエンドです。 シールドケースに入っているので詳細が判りません。


   • 同調部は全て1点トラッキング調整しかできません。


4. FM IF 部 ・・・ なかなかシッカリした構成です


   • WIDE 時


     (FE)→[TR103]→[CF101]→[TR104/TR105]→[TR108/TR109]→[CF104]→[LA1265]


   • NARROW 時


     (FE)→[TR103]→[CF101]→[TR104/TR105]→[CF102]→[TR106/TR107]→[CF103]→[TR108/TR109]→[CF104]→[LA1265]


5. FM 検波部


   • [LA1265] を使ったクォードラチュア検波です。


6. MPX 部


   • [LA3401] で構成します。 VCO は 456kHz のセラロック発振子を使った無調整回路になっています。


   • セパレーションは WIDE/NARROW 別々に調整できます。


7. AM 受信部


   • [LA1265] で全てを構成します。


   • AM stereo に対応しており、[TA2040AP] で AM ステレオ復調します。


8. プリセットメモリのバックアップ


   • プリセット情報は基板左下にある黄色の電気二重層コンデンサ C252 (8.2mF 5.5V) で記憶します。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

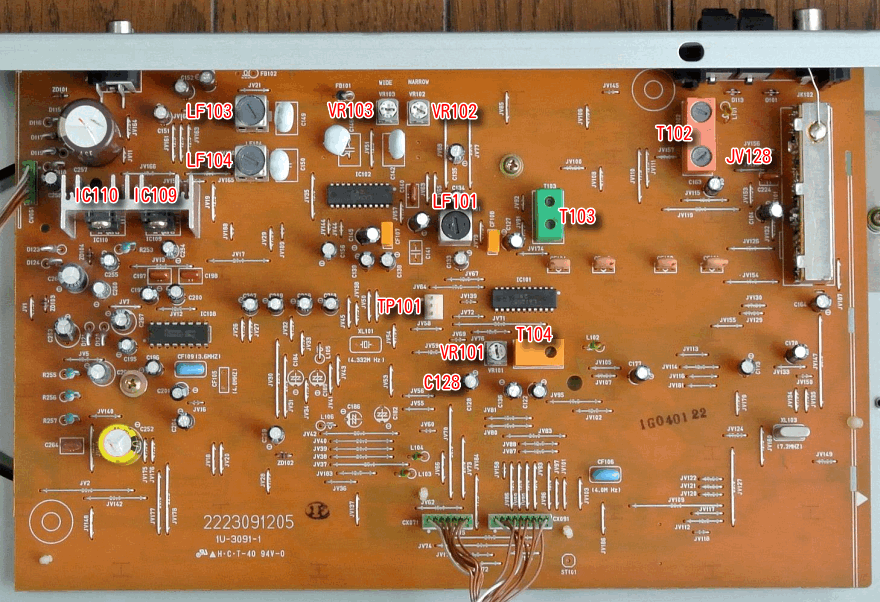

1. 調整ポイント





   BAND	種別	調整ポイント	調整内容
   FM	L	フロントエンド内 L1 L2	RF
   		フロントエンド内 L3	OSC
   	IFT	フロントエンド内 T1	IF
   		T103 リア側	クォードラチュア検波 (歪率)
   		T103 フロント側	クォードラチュア検波 (同調点)
   	VR	VR101	ミューティングレベル
   		VR102	ステレオセパレーション (NARROW)
   		VR103	ステレオセパレーション (WIDE)
   	LPF	LF101	SCA 抑止 (67kHz フィルタ)
   		LF103	キャリアリーク抑止 (L ch.)
   		LF104	キャリアリーク抑止 (R ch.)
   AM	L	T102 リア側	RF
   		T102 フロント側	OSC
   	IFT	T104	IF



2. テストポイント (TP)


   • DMM を直流電圧測定モードにして接続します。



   BAND	TP 名	DMM 接続先	内容	備考
   FM	TP101	TP101 の両端	クォードラチュア検波 NULL 電圧	FM 受信で同調すると 0V になる
   FM AM	JV128	JV128～GND 間	VT 電圧	バリキャップ印加電圧
   	C128	C128の＋側～GND 間	S-meter 電圧	受信シグナルレベル電圧



3. 電源電圧チェック (VP)


   • 電圧の実測値は正常でした。



   ポイント	標準値	実測値	備考
   IC109 (78M12A) OUT	+12V	+12.04V	チューナ/オーディオ用
   IC110 (78M06A) OUT	+6V	+5.92V	ロジック用



4. FM 受信部の調整


   • フロントエンドのコイル調整は物理的に難しいので、ここは触れない前提で調整します。



   手順	SSG出力	TU-1500 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：FM AUTO/MANU：MANU IF BAND：WIDE	-	-
   2	-	90MHz 受信	(L3)	JV128～GND 間電圧 = 8.03V	確認のみ (実測値)
   3		76MHz 受信	-	JV128～GND 間電圧 = 1.676V	確認のみ (実測値)
   4	83.0MHz 30dB 変調：OFF	83.0MHz 受信	T1	C128の＋側～GND 間電圧 = 最大	IF 調整
   5	83.0MHz 90dB 変調：mono 1kHz	83.0MHz 受信	T103 リア側	オーディオ出力 = 歪率最小
   6			T103 フロント側	TP101 の両端電圧 = 0V	(同調点調整)
   7	手順5と6を数回繰り返す				クォードラチュア検波調整
   8	-	BAND：FM AUTO/MANU：AUTO IF BAND：WIDE	-	-
   9	83.0MHz 90dB 変調：stereo 1kHz	83MHz 受信	T1	オーディオ出力 = 歪率最小	ステレオ歪率調整
   10	83.0MHz 90dB 変調：R/L only 1kHz	83MHz 受信	VR103	L/R オーディオ出力電圧 = 最小	WIDE セパレーション調整
   11	-	BAND：FM AUTO/MANU：AUTO IF BAND：NARROW	-	-
   12	83.0MHz 90dB 変調：R/L only 1kHz	83MHz 受信	VR102	L/R オーディオ出力電圧 = 最小	NARROW セパレーション調整



5. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	TU-1500 の設定	調整箇所	TP 及び調整値	備考
   1	-	BAND：AM AUTO/MANUAL：MANU	-	-
   2	-	1629kHz 受信	T102 フロント側	JV128～GND 間電圧 = 7.06V	(実測値)
   3		522kHz 受信	-	JV128～GND 間電圧 = 1.060V	確認のみ (実測値)
   4	999kHz 40dB 変調 : OFF	999kHz 受信	T102 リア側	C128の＋側～GND 間電圧 = 最大	RF 調整
   5			T104		IF 調整



6. 調整結果


   • 高調波歪率は 0.04% と極めて優秀でした。


   • ステレオセパレーションは、測定ミスを疑って再測定してしまったほど、素晴らしい数値です。


   • その他の数値も極めて優秀でした。 高級機並みの数値です。 当たり！！！の個体と思います。



   項目	IF BAND	L	R	単位
   ステレオセパレーション	WIDE	65	64	dB
   	NARROW	59	61	dB
   パイロット信号キャリアリーク	WIDE	-70	-65	dB
   オーディオ出力レベル偏差		0	+0.05	dB




---

使ってみました

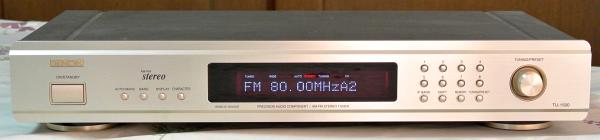

1. フロントパネル


   • フロントパネルはゴールド色のアルミ材で素敵です。


   • ディスプレイの表示器は FL 管です。 英数字をドット表示できます。


   • チューニングノブが小さいのが、かえってイイ感じです。


2. リアパネルの端子


   • [FM COAX] は F 端子なので、妨害電波の混入を阻止できます。


   • [LOOP ANT] には付属の AM ループアンテナを接続します。


   • [OUTPUT] は通常の RCA 端子です。


   • [AC IN] には付属の AC コードを接続します。


3. プリセットメモリ


   • [5 page (A～E)]×[8/page (1～8)]＝40局分 もあります。 こんなにあっても全部使い切れないです。


   • [周波数] [AUTO/MANUAL] [8文字までの局名] を記憶できます。


4. チューニング


   • 同調方式に [AUTO] [MANUAL] [PRESET] があります。


   • [AUTO] ではオートサーチして放送局を探ます。 FM ではステレオ/モノラルを自動的に切り換えます。


   • [MANUAL] では周波数ステップごとに受信します。 FM では強制的にモノラル受信となります。


   • [PRESET] では、プリセットコールして受信します。


5. その他


   • リモコンは付属していませんが、受光回路を内蔵しています。


     • 試しに DENON TU-1500AE のリモコン [RC-1027] で操作してみたら、問題なくできました。


   • 奥行が 242mm と短いので設置や収納が楽です。


   • 受信した電波レベルを表示する S メータ機能がないです。 なくてもそう困らないです。 耳で良好かどうか判断できますから。


6. 感度や音質


   • FM/AM とも感度は良いです。


   • FM の音は、クォードラチュア検波特有の柔らかい音です。


   • AM の音は、周波数レンジが狭い並みの音です。


7. 評価


   • [しっかりした作り] [高いセパレーション] [高調波歪が極めて少ない] 優秀なチューナです。


     • FM フロントエンドが4連バリキャプ方式だったらもっと高性能機になったはずで、これが残念です。


     • 4連バリキャップの TU-1500AE の FM フロントエンドを取り外して TU-1500 に移植しようかな。


   • ローコストのチューナとしては 超お奨め！



---

仕様ほか

1. ドキュメント


   • TU-1500 取扱説明書


   • TU-1500 Service Manual ・・・ 海外版だが参考になる。FM フロントエンドが日本版よりグレードが上。


2. 仕様



   FM 受信部
   受信周波数範囲	76.0～90.0MHz
   アンテナ端子	75Ω (F 端子)
   実用感度	1.2uV / 75Ω (12.8dBf)
   周波数特性	20Hz～15kHz +0.5dB -0.5dB
   S/N 比	stereo： 78dB mono： 82dB
   高調波歪率	stereo： 0.12% (90% 変調時) mono： 0.08% (100% 変調時)
   ステレオセパレーション	50dB (1kHz)
   出力 (100% 変調時)	0.6V
   AM 受信部
   受信周波数範囲	522～1629kHz AM stereo 対応
   アンテナ	ループアンテナ (付属)
   実用感度	18uV
   ステレオセパレーション	26dB (400Hz)
   出力 (30% 変調時)	0.15V
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	9W (電気用品取締法による)
   外形寸法	434(W)×75(H)×242(D)mm
   重量	2.5kg
   その他
   発売時期	1998年1月
   定価	税抜33,000円




---
