2012年1月2日、
Pioneer F-007
の不動ジャンク品が名古屋の I さんより送られて来ました。
作りは良いです。
写真をクリックすると拡大写真を表示できます。
-

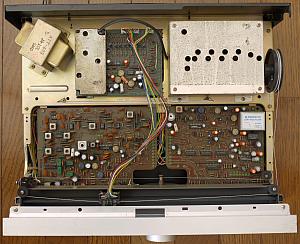

[Front end] [IF & Detector] [MPX] [Synthesizer] [Control] [Power Supply] の6枚の機能別基板で構成されています。
-
基板同士がワイヤ配線で結合されており、メンテナンスはやり辛いです。
Pioneer チューナは伝統的にメンテナンス性が悪いです。
-
以下の IC を使用して合理化が図られています。
メーカ IC 機能 備考 HITACHI HA1201 FM IF アンプ MITSUBISHI M5109PR 差動増幅器 (デュアル) Pioneer PA1001A FM PLL MPX、パイロットキャンセル付 東光 KB4437 と同じ PA1002A AF アンプ＆ミューティング PA3001A FM IF システム HA11225 と同じ SANYO LA1222 FM IF アンプ TOSHIBA TA7302 FM IF アンプ
-
使用されているパイオニア製 LOW PASS FILTER のロット番号より、この F-007 は1978年10月製と判明しました。
-

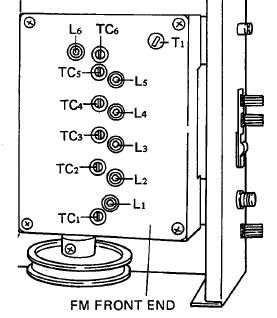

フロントエンド部は5連バリコン＋バリキャップＯＳＣです。
実質6連相当です。
以下の構成です。
-
[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[ミクサ (Dual Gate FET)]←[OSC 同調 (TR)]
-

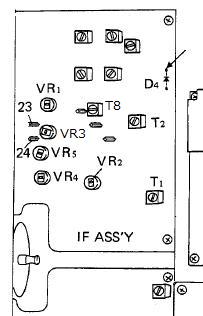

IF 部は以下の構成です。
投入物量が凄まじいです。
-
WIDE 時
[FET]→[CF1]→[TA7302]→[T1]→[HA1201]→[T3]→[LA1222(1/2)]→[T5]→[LA1222(2/2)]→[T4]→[LA1222(1/2)]→[T6]→[LA1222(2/2)]→[T7]→[M5109PR]
-
NARROW 時
[FET]→[CF1]→[TA7302]→[T1]→ [CF2]→[HA1201]→[CF3]→[HA1201]→[T2]→[CF4]→[HA1201] →[HA1201]→[T3]→[LA1222(1/2)]→[T5]→[LA1222(2/2)]→[T4]→[LA1222(1/2)]→[T6]→[LA1222(2/2)]→[T7]→[M5109PR]
-
WIDE 時
-
検波部は [M5109PR] を使用した
PBLD 検波
です。
-
PBLD 検波は分布定数検波器の変形で、ほぼ無調整で広帯域検波できる特長があります。
ただし、復調感度が低い欠点があります。
-
IF 部の [LA1222] はリミッタとして使っています。
この使い方がものすごい。
おそらく、PBLD 検波は AM 成分を嫌うのでしょう。
-
リミッタをかける ＝ AM 成分を取り除いて純粋な FM 成分だけにする
ということです。
PLL 検波では多少 AM 成分が混じっていても支障ありませんが、その他の検波方式では歪の要因になります。
-
PBLD 検波は分布定数検波器の変形で、ほぼ無調整で広帯域検波できる特長があります。
ただし、復調感度が低い欠点があります。
-
同調点検出は [PA3001A] によるクォードラチュア検波で、ここで S メータも駆動します。
この目的のためだけに、贅沢にもう1つの IF 増幅部を持っており、以下の構成です。
-
[FET]→[TR]→[CF5]→[TR]→[CF6]→[PA3001A]
-
FM MPX 部は [PA1001A] による PLL MPX です。
パイロットキャンセラー回路も組み込まれています。
-
AF 増幅部は [PA1002A] を使用しています。
ここで MUTING 動作も行います。
-

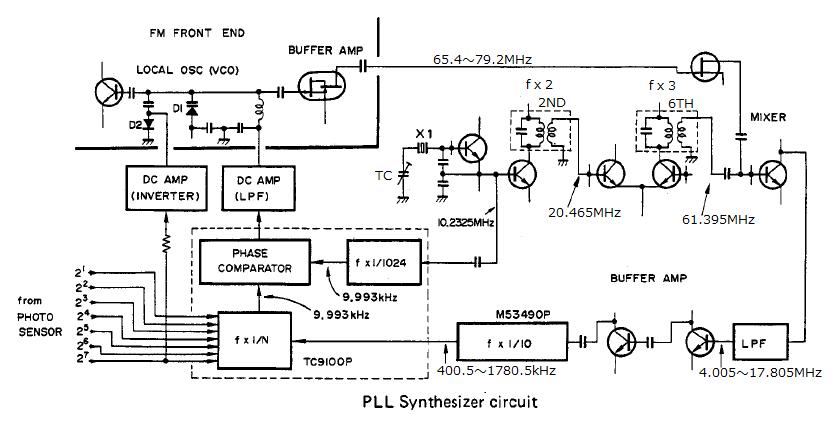

以下はシンセサイザ部のブロック図です。
輸出用 F-28 のブロック図に F-007 で使っている周波数を書き込んだので、完全に合っている保証はありません。
イメージとして参照ください。
-
TC9100P の分周比は 40 (76.1MHz) ～ 178 (89.9MHz) となります。
以下の計算式で求められます。
-
分周比 ＝ 受信周波数(MHz)×10 － 721
-
実際に計算してみると、フロントエンド OSC の周波数で若干の誤差が出るようです。
以下の試算のように X1 の発振周波数が 10.2343MHz になるよう TC を調整するほうが良さそうです。
この時で ±4kHz 程度の誤差に収まります。
当時のコストでの割り切りと思います。
-
X1=10.2325MHz で計算
- 76.1MHz での OSC 周波数 65.4MHz ： 65.392MHz ： -8kHz の誤差
- 83.0MHz での OSC 周波数 72.3MHz ： 72.287MHz ： -13kHz の誤差
- 89.9MHz での OSC 周波数 79.2MHz ： 79.182MHz ： -18kHz の誤差
-
X1=10.2343MHz で計算
- 76.1MHz での OSC 周波数 65.4MHz ： 65.404MHz ： +4kHz の誤差
- 83.0MHz での OSC 周波数 72.3MHz ： 72.300MHz ： -0kHz の誤差
- 89.9MHz での OSC 周波数 79.2MHz ： 79.196MHz ： -4kHz の誤差
-
X1=10.2325MHz で計算

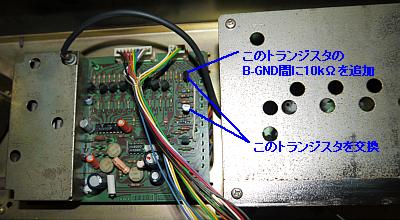

F-28 のサービスマニュアルでは MUTE フォト信号受けは「OP アンプ」になっているが F-007 ではトランジスタ2個の「シュミット回路」になっていて、少なくともこの部分は異なる。
サービスマニュアルのブロック図では「シュミット回路」、本文では「OP アンプ」と記載されているので、F-007 を F-28 に設計し直す時に OP アンプに変更したのだと思う。
日本と海外では FM 受信周波数帯と周波数ステップが異なることより、[Synthesizer 基板] は全面的に変更されているようです。

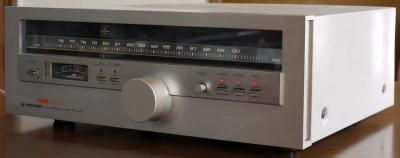

デザイン

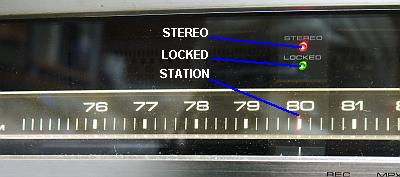

ダイヤル指針と一体になった3つのインディケータで、ダイヤル指針から目をそらすことなく受信状態が確認できます。

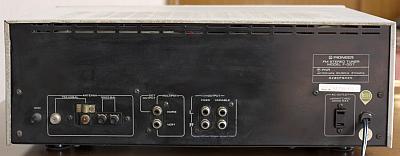

アンテナ入力に F 端子があります。
接続が簡単でシールド性があります。
