KENWOOD KT-V990 (12号機)

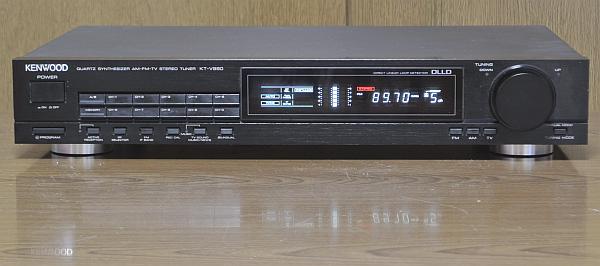

KENWOOD KT-V990 (12号機) が到着

2026年7月7日、千葉市緑区の T さんより KENWOOD KT-V990 の修理依頼品が到着しました。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • チューニングつまみが重く、周波数表示のズレがあります。


2. 外観


   • 製造シリアル番号は [80300585] で、電源コードの製造マーキングより [1987年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • フロントパネルに致命的な損傷はなく、綺麗なほうです。


   • リアパネルは特に問題ないです。 [FM アンテナ] [RCA] 端子には輝きが残っています。


   • [VHF アンテナ] 端子に白っぽいサビが出ていますが、もう地上アナログ TV 放送は滅亡したので支障はないです。


   • 天板には少し汚れはありますが綺麗なほうです。 底板と脚は特に問題ないです。


   • 底板に [14.6.10] と書かれた KENWOOD サービスのメンテナンスシールが貼ってありました。 2014年6月10日に修理されているようです。


3. 電源 ON してチェック


   • 電源は問題なく入り、ディスプレイは明るく新品同様です。


   • 操作ボタンはそれなりに反応します。 [REC CAL] ボタンで正常にテスト音が出ました。


   • [TUNING] ノブに問題あります。


     • 動きがかなり硬いです。 グリスの油成分が揮発してほぼ固着状態です。


     • 硬いながらも回してみると、周波数ダウン方向は正常、アップ方向はできないです。


   • FM 受信


     • 放送は受信できますが、S/T メータが常に右側でフルの赤表示です。 [STEREO] 表示は出ません。


   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • このアンテナとの相性は良く S メータが振れて良好に受信できます。


     • AM は問題ないようです。


   • TV 受信


     • もう地上アナログテレビは消滅したので、チェックしていません。


4. カバーを開けてチェック


   • 内部は綺麗で目視でわかる劣化部品はなさそうです。



---

リペア (その1)：[TUNING] ノブの動きがかなり硬い

1. 原因


   • [TUNING] ノブと連結するロータリエンコーダ軸のグリスの油成分が揮発して固着に近い状態になっているのです。


2. 修理


   • まずは、ロータリエンコーダ軸の隙間から無水アルコールを少量注入して固着状態のグリスを適度に溶かしました。


   • 最後にリチウムグリスをロータリエンコーダ軸に少量注入しました。


3. 修理後の動作チェック


   • [TUNING] ノブが軽く回るようになりました。



---

リペア (その2)：[TUNING] ノブの UP 方向が動作しない

1. 原因


   • [TUNING] ノブと連結するロータリエンコーダのメカニカル接点が接触不良になっているのです。


2. 修理


   • フロントパネルの一番外側のアルミパネルを外すとロータリエンコーダが見えます。


   • エレクトロニッククリーナ をロータリエンコーダの隙間に少量噴射してから左右に回して接点洗浄しました。


   • エレクトロニッククリーナ液が完全に蒸発するまで待ちました。 数分で蒸発します。


   • 接点復活スプレー をロータリエンコーダの隙間に少量噴射してから左右に回して接点復活しました。


3. 修理後の動作チェック


   • [TUNING] ノブを回すと周波数が正しくアップダウンすることを確認しました。


   • 接点復活スプレー液も1ヶ月くらいで蒸発します。 接点復活スプレーは粘液が残らないので安心です。



---

リペア (その3)：FM 受信で S/T メータが常に右側に赤表示される

1. 原因


   • FM 同調点検出 IFT の [L9] の調整が経年変化でズレたためです。

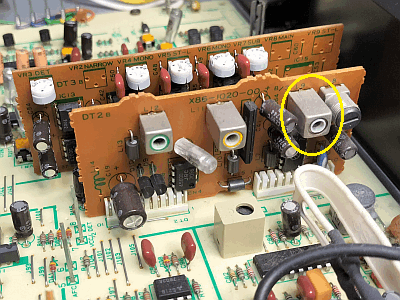

   • [L9] は右の写真の黄〇で囲んだ部品です。


2. 修理 (再調整)


   • [L9] で S カーブが正常に出ることを確認してから再調整しました。


3. 修理後の動作チェック


   • 放送局の正しい周波数で受信し [STEREO] 表示も出ることを確認しました。


   • AUTO TUNING で放送局の正しい周波数でスキャンが停止することを確認しました。


   • 問題もあります。 [STEREO] 表示が出ても、何だか音はモノラルと変わらない感じです。



---

リペア (その4)：[STEREO] 表示が出ても音はモノラルのまま

1. 概要


   • 「リペア (その3)」の修理が終わるまでこの現象はわかりませんでした。 何しろ [STEREO] 表示が出なかったので。


   • 測定器を使って確認すると SUB 信号 (L-R 信号) のレベルが極端に低いです。


     • 更に調べると SUB 信号が抽出されていないとわかりました。


   • FM 放送のステレオ分離には MAIN (L+R) 信号と SUB (L-R) 信号を加減算することで行います。


     • SUB 信号がゼロだとステレオ分離できないのです。


2. 調査と原因


   • SUB 信号抽出にはパイロット信号 (19kHz) を2逓倍したスイッチング信号 (38kHz) を使います。

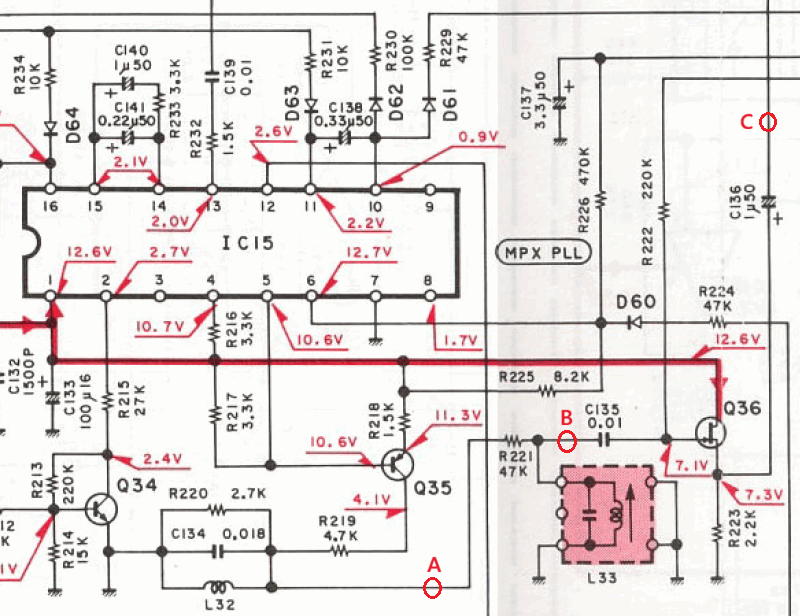

   • 下の回路図はスイッチング信号抽出回路です。


   • [C] がスイッチング信号ですが、オシロスコープで観測すると 0.8Vp-p くらいで低過ぎです。


     • ここは少なくとも数 V あるはずです。


     • SUB 信号抽出回路では、この信号が無いものとして処理 (すなわちモノラル) してしまっているのです。


   • [A] で観測すると 5Vp-p、[B] で観測すると 0.8Vp-p に落ち込んでいます。


     • [A]～[B] の間には [L33] 38kHz 同調回路があります。 おそらく [L33] の故障で、これが原因でしょう。





3. 修理


   • [L33] は内部の同調回路にコンデンサを内蔵しています。


   • このコンデンサが経年変化で容量抜けしたと推定しました。

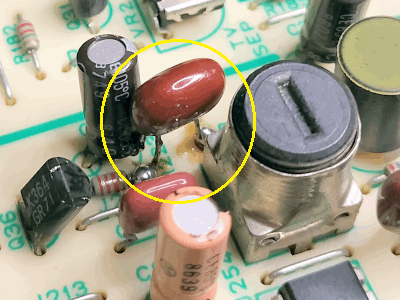

   • 右の写真の黄〇のように 500pF を [B] とGND の間に追加しました。


     • KT-V990 は基板を取り出すのは超面倒です。


     • 基板の上側の狭い箇所に超絶技巧を駆使して取り付けました。


     • このコンデンサのすぐ右にあるのが [L33] です。


   • 結果、[C] のレベルがグ～ンと上がりました。


4. 修理後の動作チェック


   • SUB 信号抽出回路が正常に動作するようになり、見事！ SUB 信号が出るようになりました。


   • ステレオセパレーション調整をしたら、ちゃんとステレオ分離して、ステレオ感のある音が出ました。



---

リペア (その5)：プリセットメモリのバックアップ部品交換

1. 概要

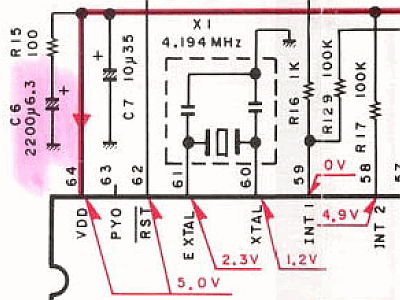

   • 右の回路は2階にある [デジタル基板] のメモリバックアップ部分です。


   • [C6] 2200uF/6.3V 電解コンデンサでメモリをバックアップします。


   • [C7] 10uF/35V 電解コンデンサは MCU 電源バイパス用です。


   • [C6] [C7] はそろそろ寿命で、もっと性能の良いコンデンサに交換します。


2. 部品交換


   • 部品交換リストは以下です。


   • [C6] は [電解コンデンサ]→[電気二重層コンデンサ] にして大容量化しました。


   • [C7] は [電解コンデンサ]→[積層セラミックコンデンサ] にして高性能化しました。



     部品番号	交換前	交換後	備考
     C6	2200uF/6.3V (電解コンデンサ)	0.22F/5.5V (電気二重層コンデンサ)	静電容量が100倍になる
     C7	10uF/35V (電解コンデンサ)	10uF/25V (積層セラミックコンデンサ)	積層セラミックコンデンサは 無極性、かつ ESR が低く優秀

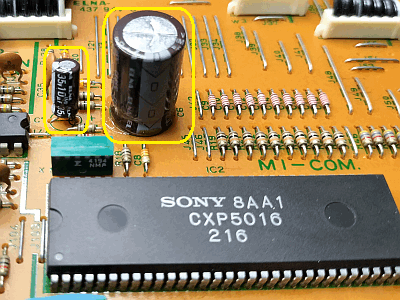

   • 左の写真は部品交換前で、大きい黄枠が [C6]、小さい黄枠が [C7] です。 右の写真は部品交換後です。

     　


3. 修理後の動作チェック


   • プリセットできることと、電源コードを抜いてもプリセットが消えないことを確認しました。


4. コメント


   • 取扱説明書によるとバックアップ保証期間は3日となっています。 ([C6] が 2200uF の時です。)


   • 今回 [C6] が100倍になったので、メモリ保持時間は計算上 3日間×100倍＝300日 (10ヶ月) になるはずです。


   • しかし、電気二重層コンデンサの自己放電もあるので数ヶ月でしょう。



---

リペア (その6)：ハンダクラック予防補修

1. 概要


   • リアパネルの端子類は合理化 (コストダウン？) のため、信号リードが基板に直接ハンダ付けされています。


   • このリードのハンダ付け部分には基板とリアパネルの2方向から常にストレスがかかっているので、いつかハンダクラックします。


2. 修理 (予防補修)

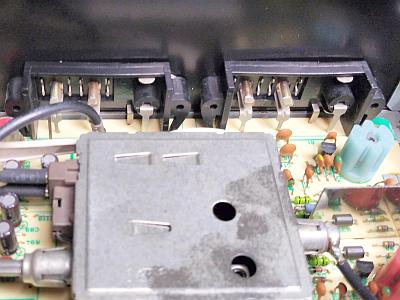

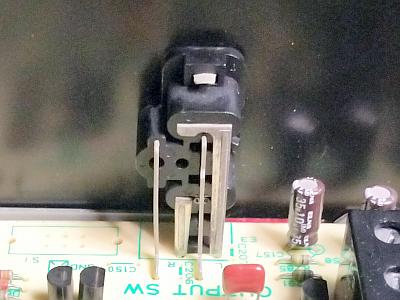

   • 左の写真は [RCA 端子] の裏側、右の写真は [アンテナ端子] の裏側です。 長～いリードが基板に直接ハンダ付けされているのがわかります。

     　


   • これらのリードのハンダ付け部分を補修ハンダ付けしました。 これでまた10年以上は持つと思います。



---

リペア (その7)：その他

1. リアパネル端子類のサビ落とし


   • [RCA 端子] [簡易 F 端子] のサビを ピカール液 でマイクロ研磨してサビ落とししました。


   • 白いサビでくすんでいた端子にピカッとした輝きが戻りました。


   • 放置するとまだサビが出てくるので、ダストカバーを被せてサビるのを予防することをお奨めします。


2. リアパネルの取り付けが間違っていた


   • リアパネルは正しく組み立ててネジ留めしないとパネル面が歪みます。 まさにこの状態でした。


   • 以前に誰かがリアパネルを外したんだろうと思います。 この時に組み立てを誤ったのです。


   • 今回、正しく組み立て直しました。


3. ディスプレイの透明版内側の清掃


   • 今回、2階の [デジタル基板] を外したのとフロントパネルを分解したのでを外したので、ついでに実施しました。


   • スス状の汚れが取れてディスプレイのコントラストが少し上がりました。



---

再調整

1. 電源電圧チェック (VP)


   • すごく当たりにくい場所にあるのでパスしました。


2. FM/AM 受信部の調整


   • KT-V990 (1号機) に記載の手順で調整しました。 TV は地上アナログ放送が終了しているので調整していません。


3. 調整結果


   • FM 受信


     • FM フロントエンドのトラッキング調整で感度がかなり上がりました。


     • PLL 検波調整が大きくズレていました。 再調整で規定内に入りました。


     • 大きく落ち込んでいたステレオセパレーションと高調波歪率が再調整により蘇りました。


     • 以下のように素晴らしい特性になり、音の解像度が上がりました。 やはり KT-V990 は 隠れた名器 です。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	70	70	dB
       	NARROW		25	26	dB
       高調波歪率 (1kHz)	WIDE	mono	0.010		%
       		stereo	0.010		%
       	NARROW	mono	0.24		%
       		stereo	0.26		%
       パイロット信号キャリアリーク	WIDE	stereo	-66	-64	dB
       オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.05	dB
       REC CAL 信号	WIDE	mono	398		Hz
       			-8.2		dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけとしました。 元々良好だったので、これで十分でしょう。


     • 到着時より受信良好だったのでこれでよいかと。 どうせ 2028年で AM 放送はほぼ消滅 します。


     • KT-V990 は TV/FM/AM バンドが受信できますが、FM しか使えなくなります。 時代の流れなのかな。



---

使ってみました

1. 修理＆再調整が終わって


   • 到着時は外観は良いが性能ボロボロ、[TUNING] ノブが硬くて動かない、ジャンク状態でした。


   • オマケに、修理で [STEREO] 表示が出るようになるも、音はモノラルのままというオチもありました。


   • 不具合を1つずつ直していき、遂に素晴らしい性能と音に蘇りました。


2. デザイン

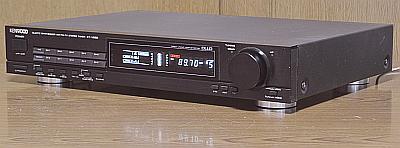

   • 精悍なスタイルに惚れ惚れします。 薄型でシャープな感じがします。


   • フロントパネルは厚いヘヤラインアルミ材が使われ質感があります。


   • ボタン類がうまく整理されており、スッキリ感があります。


3. 感度や音質


   • FM の感度は良いです。 高音域がシャッキとした音質で、 ハッとするような素晴らしくクリアな音 です。


   • AM の感度や音は普通です。



---
