KENWOOD L-03T (5号機) が到着
2024年2月26日、岩手県一関市の S さんから
KENWOOD L-03T
の修理依頼品が到着しました。
定価12万円
の
FM 専用チューナ
です。
程度＆動作チェック
-
修理依頼者のコメント
-
KENWOOD L-03T を入手しました。
修理＆再調整お願いします。
-

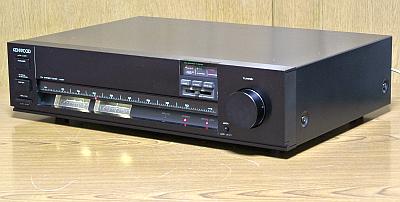

外観
-
製造シリアル番号は [3XK10154] で、電源コードの製造マーキングより [1983年製造品] とわかりました。
-
互換品ですが [Σケーブル] が付属していました。
コピーですが [取扱説明書] が付属していました。
-
ほぼキズなどは無く、とても綺麗な逸品です。
新品同様です。
-
電源 ON してチェック
-
電源は問題なく入り、各種スイッチの動作も正常です。
-
ランプ切れはありませんというか、既に LED 化されています。
-
少しチラツキがあるのでわかります。
ここはこのままとします。
-
[STEREO] ランプが点灯し、問題なく受信できます。
音も良いです。
-
[REC CAL] スイッチ ON で録音用テスト音が正常に出ます。
-
以上より、特に問題なさそうです。
-
カバーを開けてチェック
-
内部は綺麗で基板の汚れも清掃済みのようです。
目視で劣化とわかる部品は見当たりません。
-

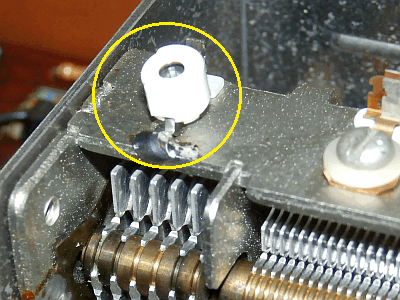

左の写真の黄〇で囲んだように、OSC トリマコンデンサの容量抜け対策済でした。
-
フロントエンド内のトリマコンデンサを除去し、代わりに別のトリマコンデンサを外付けしています。
-
対策としては正しいので、ここはこのままとします。
-

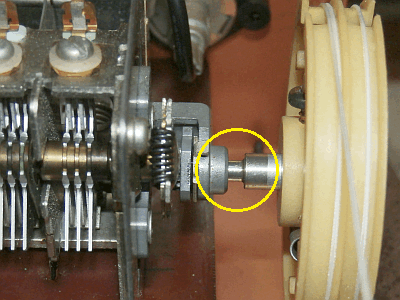

右の写真の黄〇で囲んだように、バリコンギア機構のプーリー軸が外れかかっています。
-
黄〇に隙間が見えますが、この隙間がないのが正常です。
隙間があるとバックラッシュが大きくなります。
-
更に間隔が広がってプーリー軸が脱落すると修理不能になります。
対策が必要です。
Σケーブルがどういう構造になっているか調査してみた
-
概要
-
本機にたまたまオーディオ出力用 [Σケーブル] が付属していたので調査してみました。
-
ただし、付属していたのは KENWOOD オリジナルではなく互換品です。
-
右の写真が、今回添付された [Σケーブル] です。
互換品ですがシッカリとした作りでした。
-
結果
-

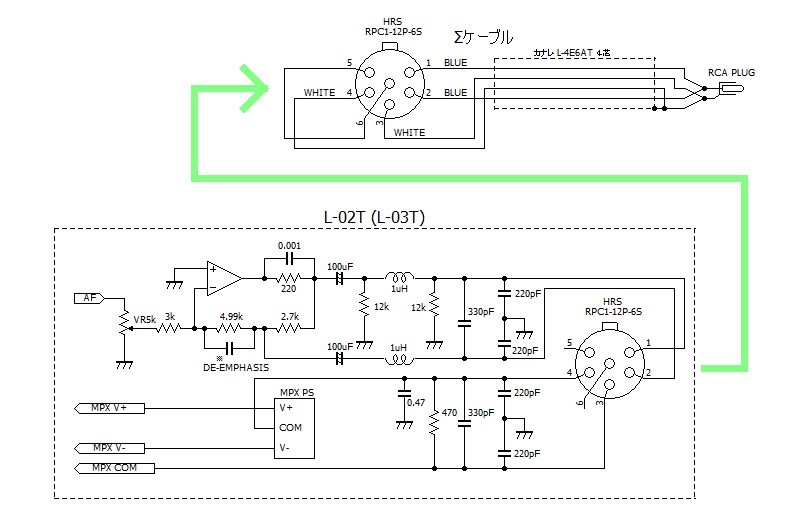

下の回路図の上側の部分が [Σケーブル] です。
-
ケーブル結線図だけでは動作が把握できないので、L-02T の [Σケーブル] 周りの回路も掲載しました。
-
原理的には、RCA プラグまでを NFB ループに入れて、ケーブルを含めた AF 特性を補償する方式とわかりました。
-
予想通りの構造でした。
今回、それが確認できて良かったです。
-
[コネクタ型式] [ケーブル型式] も回路図に書き込んだので、器用な方なら自作も可能と思います。
リペア：バリコンギア機構のプーリー軸の脱落防止
-
バリコンギア機構のプーリー軸の固定が外れている
-
放置するとプーリー軸が脱落し、ギア機構がバラバラになります。
こうなると修復不能になります。
-
どうやって固定しているのか不明なので、バリコンメーカでないと直せないです。
でもメーカ対応していません。
-
そこで、プーリー軸が脱落しない対策をします。
-
修理
-

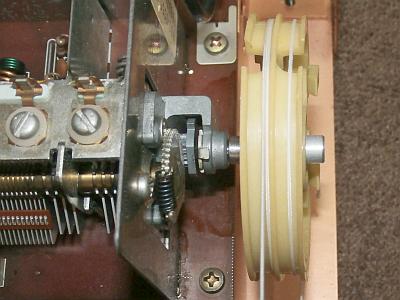

まずは、左の写真のようにプーリーの留め位置を左に少しズラして、プーリー軸の先端が最先端になるようにしました。
-
[側板]～[プーリー軸先端] の間に [特注アクリル板] を挿入して、側板から押さえ込んで脱落防止します。
-
寸法測定すると [側板]～[プーリー軸先端] の間隔が 8mm 弱でした。
これより、7mm 厚が適合するとわかりました。
-
当方で常備している [特注アクリル板] の [50×50×5mm] [50×50×2mm] を貼り合わせて 7mm 厚として使いました。
-

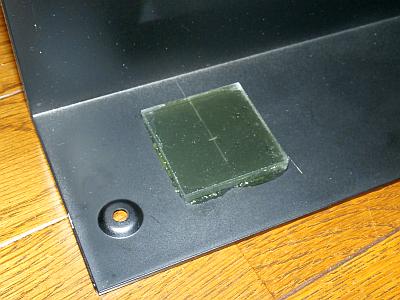

これを右の写真のように右側板にボンドで接着しました。
-
天板 (側板) を被せて完成です。
直りました。
-
修理後の動作確認
-
[TUNING] ノブを回してもバックラッシュが発生せず、指針がスムーズに動くことを確認しました。
直りました。
再調整
-
電圧チェック (VP)
-
以下のように正常です。
| VP |
標準値 |
実測値 |
判定 |
| Q42-E |
+12V |
+11.7V |
〇 |
| IC24-OUT |
+8V |
+7.98V |
〇 |
| IC23-OUT |
-8V |
-8.02V |
〇 |
-
FM 受信部の調整
-
調整結果
-
ステレオセパレーションと高調波歪率が向上し、素晴らしい音質になりました。
-
各種性能は、以下の優秀な数値になりました。
| 項目 |
IF BAND |
stereo/mono |
L |
R |
単位 |
| ステレオセパレーション (1kHz) |
WIDE |
stereo |
70 |
63 |
dB |
| NARROW |
41 |
42 |
dB |
| 高調波歪率 (1kHz) |
WIDE |
mono |
0.015 |
% |
| stereo |
0.016 |
% |
| NARROW |
mono |
0.017 |
% |
| stereo |
0.017 |
% |
| パイロット信号キャリアリーク |
WIDE |
stereo |
-83 |
-87 |
dB |
| オーディオ出力レベル偏差 |
WIDE |
mono |
0 |
+0.11 |
dB |
| REC CAL 信号 |
WIDE |
mono |
441.4 |
Hz |
| -7.5 |
dB |
使ってみました
-
本機の再調整を終わって
-
今回 [Σケーブル] の構造がわかってラッキーでした。
-
到着時よりさほど問題はなかったのですが、更にハイスペックにできて良かったです。
-
デザイン
-
ダイヤルスケールは最前面で照明はありませんが見易いです。
-
黒いダイヤルスケールと赤い指針のマッチングが良いです。
-
チューニングノブはタッチセンサになっています。
-
[LOCK] スイッチ ON で同調サーボロックがかかります。
-
感度や音質
-
このクラスになると流石に良い
です。
安定度とか音質とかスペック表現できない部分が超優れています。
-
感度が良く、高解像度でカチッとした超高音質です。
高域も低域もよく出ています。
S/N も良いです。
性能は超一流です。
-
高解像度の音なのにハーモニー再現力もあります。
音に余裕があると言うか、この辺りが一般機との差です。
