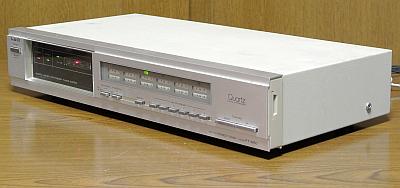

Lo-D FT-M50

Lo-D FT-M50 をゲット！

2015年8月4日、愛知県豊橋市の K さんより [Lo-D FT-M50] を研究用に寄贈していただきました。

シンセサイザ式チューナなのにデジタル周波数表示が無く、指針に似せたメータで周波数把握するという ギミックマシン！！！

長い間放置状態でしたが、2025年4月21日にメンテナンスを完了しました。

---

程度＆動作チェック

1. 外観


   • 製造シリアル番号は [1013653L] で、電源コードの製造マーキングより [1981年製造品] とわかりました。


   • [純正 AM ループアンテナ] は付属していませんでした。


   • 全体的には並みの中古状態です。 大きなキズは無いがスレと汚れがあります。


   • フロントパネルはほぼ綺麗ですが僅かにサビが出ています。 リアパネルは綺麗です。 端子類にサビが無く良い状態です。


   • 天板は汚れが多いです。 ビニコート鉄板なので、日焼けかもしれません。


2. 電源 ON してチェック


   • 電源は問題なく入りました。 各ボタンは正常に反応し、表示ランプ類も良好です。


   • FM 受信


     • 問題なく受信でき、[STEREO] ランプも点灯し、正常な音が出ます。 ステレオ感は低いです。


     • 周波数ダイヤルとメータ指針に -2MHz くらいの周波数ズレ (80MHz の放送が 78MHz くらいで受信) があります。


       • 通常の周波数ズレではなく、単にメータ指針駆動回路の調整ズレの気がします。


   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • 普通に受信できました。 特に問題なさそうです。


     • AM でも周波数ダイヤルとメータ指針に周波数ズレがあります。 原因は FM 受信時と同じでしょう。


3. カバーを開けてチェック


   • 内部は非常に綺麗です。 目視では劣化とわかる部品は見当たりません。



---

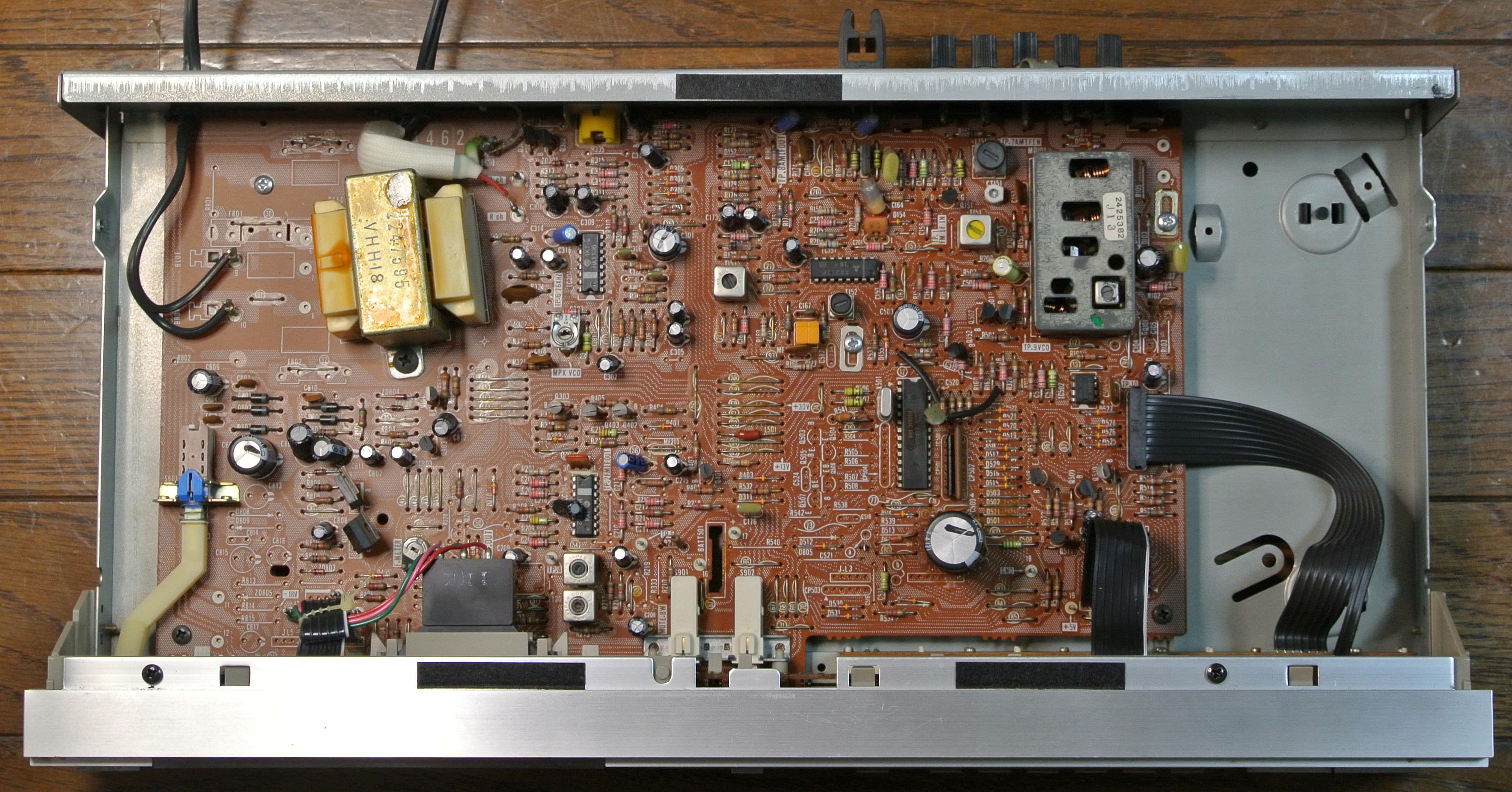

カバーを開けてみました

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます


   • Lo-D FT-M70 と全く同じ基板が使われています。


     • 基板は全く同じですが、実装部品および数量に若干の違いがあります。


   • 1981年製としては、なかなかの力作です。 ギッシリ部品が詰まっています。


   • 以下の IC を使用して合理化が図られています



     部品番号	メーカ	IC	機能
     IC151	Panasonic	AN217P	AM：RF 増幅・発振・混合・IF 増幅 FM：IF 増幅
     IC201	Hitachi	HA12412	FM IF System
     IC301		HA1196	PLL FM Stereo Demodulator
     IC501	NEC	uPD1703C-018	PLL Frequency Synthesizer and Controller for FM and AM Tuner
     IC502		uPB553AC	150MHz Low Power Prescalers
     IC503	TI	SN74LS137	3-Line to 8-Line Decoders/Demultiplexers with Address Latches



2. FM フロントエンド


   • MITSUMI 製の3連バリキャップ式です。 ここは FT-M70 よりグレードが下です。


3. FM IF 部と検波部


   • 以下の一般的な構成です。 FT-M70 より CF が1個少ないです。


     • FT-M70 では [AN217P]～[MF202(CF)] の間に [MF203(CF] が入っています。


     • FT-M70 をメンテナンスした時に、なぜ [MF203(CF)]→[MF202(CF)] と数字の順番が逆なんだろうと不思議でした。


     • これで長年の謎が解けた！ 同一基板で [FT-M50] に部品を追加したのを [FT-M70] にするためでした。


     (FE)→[MF201(CF)]→[AN217P]→[MF202(CF)]→[HA12412]→(MPX)


   • 検波方式は [HA12412] を使ったクォードラチュア検波です。


4. MPX 部


   • [HA1196] で構成します。 VCO 調整が必要な古いタイプの MPX です。


   • セパレーション調整ボリュームがありません！！！


   • キャリアリークフィルタもありません。


5. AM 受信部


   • [AN217P] で全てを構成します。


   • [AN217P] はそもそもマイナス駆動 (VCC=マイナス電位、GND=プラス電位) の IC です。


     • 昔は PNP ゲルマトランジスタしかなかったのでマイナス駆動が普通だった。


     • この IC を無理矢理プラス駆動している関係で、(AGC との兼ね合いで) S メータが逆に振れます。


6. プリセットメモリのバックアップ


   • [C510] 4700uF/16V 電解コンデンサでメモリをバックアップします。 バックアップ期間は、おそらく数日～1週間と思います。


   • なお、電源コードに給電されている状態では POWER OFF でもプリセットメモリに常に電源供給されているので、メモリは消えません。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • 基板は FT-M70 と同じなので、そのまま掲載しています。 以下の違いがあります。


   • FT-M50 は3連バリキャップなので、[L5] はありません。


   • FT-M50 の周波数ダイヤルはメータ式なので、[R452] F.METER の可変抵抗器が追加されています。


   • FT-M70 では [R217] 可変抵抗器で MUTING レベル調整できますが、FT-M50 では単なる抵抗器に置き換えられて調整できなくなっています。






   BAND	場所	種別	調整ポイント	調整内容
   FM	フロントエンド	L	L2 L4	RF
   			L7	OSC
   		IFT	IFT	IF
   	チューナ基板	IFT	T202	クォードラチュア検波 (歪率)
   			T201	クォードラチュア検波 (同調点)
   		VR	R325	MPX VCO
   AM	チューナ基板	L	L151	RF
   		TC	CT151
   		L	T151	OSC
   		IFT	T152 T153	IF
   FM/AM	チューナ基板	VR	R452	F.METER



2. テストポイント (TP)



   BAND	TP	シルク印刷	測定	内容	備考 (接続先)
   FM	TP1	FM IF IN	TP1～GND 間	FE からの IF 信号	MF201(CF)-1pin
   	TP2	FM IF OUT	TP2～GND 間	S メータ出力	IC201(HA12412)-13pin
   	TP3	DISC. OUT	TP3～GND 間	検波出力	R209 を介して IC201(HA12412)-6pin
   	TP4	(なし)	TP4～TP5 間	クォードラチュア検波 の NULL 電圧	IC201(HA12412)-7pin
   	TP5				IC201(HA12412)-10pin
   	TP6	76kHz	TP6～GND 間	MPX VCO チェック (76kHz±100Hz)	R324 を介して IC301(HA1196)-10pin
   	TP10	(なし)	TP10～GND 間	OSC 出力	[チューナパック]-8pin
   AM	TP7	AM IF IN	TP7～GND 間	FE のアンテナ入力	AM ループアンテナ端子のホット側
   	TP8	AM IM OUT	TP8～GND 間	S メータ出力 (検波出力)	R175 を介して検波ダイオード D153-A レベルが高いほど電圧が下がる
   FM/AM	TP9	VCO	TP9～GND 間	VT 電圧	Q502(2SC1740)-C



3. 電圧チェックポイント (VP)


   • 電圧の実測値は以下のように正常でした。



     VP	標準値	実測値	判定	備考
     +30V	+30.6V	+30.7V	〇	VT 電圧用
     +13V	+12.6V	+12.4V	〇	チューナ用
     +5V	+5.0V	+4.98V	〇	デジタル用



4. FM 受信部の調整


   • 手順1～3はデジタル周波数表示が無いので、正しく同調点を設定するために必要です。



   手順	SSG出力	FT-M50 の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は赤色の fCF ＝ 10.70MHz だった
   2	-	FUNCTION：FM FM MODE：AUTO	-	-
   3	fCF 90dB 無変調	SSG 出力を TP1 へ入力	T201	TP4～TP5 間電圧 = 0±80mV	同調点(仮)調整
   4	-	89.9MHz 受信	L7	TP9～GND 間電圧 = 19.9V	OSC トラッキング調整
   5		76.1MHz 受信	-	TP9～GND 間電圧 = 3.0V 確認のみ
   6		89.9MHz 受信	R452	ダイヤル指針 = 89.9MHz	ダイヤル指針調整
   7		76.1MHz 受信	-	ダイヤル指針 = 76.1MHz 確認のみ
   8	83MHz 30dB 無変調	83MHz 受信	L2 L4	TP2～GND 間電圧 = 最大	RF トラッキング調整 調整し辛いのでパスしてもよい
   9			IFT		IF 調整
   10	83MHz 90dB mono 1kHz		T202	オーディオ出力 = 歪率最小	クォードラチュア検波調整
   11			T201	TP4～TP5 間電圧 = 0±80mV
   12	手順10～11を数回繰り返す
   13	83MHz 90dB stereo 1kHz L+R	83MHz 受信	R325	R325 を左右に回して [STEREO] 点灯する中間に合わせる	VCO 調整
   14			IFT	オーディオ出力 = 歪率最小	ステレオ IF 歪補正



5. AM 受信部の調整


   • 純正ループアンテナで調整が必要。 純正ループアンテナでない場合は、そのアンテナ用に調整されてしまいます。



   手順	SSG出力	FT-M50 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUCTION：AM	-	-
   2	-	1611kHz 受信	T151	ダイヤル指針 = 1611kHz	OSC トラッキング調整
   3		522kHz 受信	-	ダイヤル指針 = 522kHz 確認のみ
   4	593kHz 60dB 1kHz	593kHz 受信	L151	オーディオ出力 = 最大 (TP8～GND 間電圧 = 最小)	RF トラッキング調整
   5	1404kHz 60dB 1kHz	1404kHz 受信	CT151
   6	手順4～5を数回繰り返す
   7	999kHz 60dB 1kHz	999kHz 受信	T152 L153	オーディオ出力 = 最大 (TP8～GND 間電圧 = 最小)	IF 調整



6. 調整結果


   • FM 受信


     • 高調波歪率は良好でした。 ステレオセパレーションは、40dB 以上あるので実用範囲です。


     • キャリアリークフィルタが無いのでキャリアリークは多いです。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	41	42	dB
       高調波歪率 (1kHz)	mono	0.12		%
       	stereo	0.13		%
       パイロット信号キャリアリーク	stereo	-32	-32	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.01	dB



   • AM 受信


     • 代替ループアンテナとして使った SONY ST-SA5ES ループアンテナとの相性はよくありませんでした。


     • 周波数ダイヤルと合わせようとすると感度が大きく落ちるので、やむを得ず周波数ダイヤルを無視して調整しました。


     • ローカル局は問題なく受信できます。 AM 放送は2028年に消滅 するので、そう気にしていません。



---

使ってみました

1. 修理＆再調整が終わって


   • シンセサイザ式チューナなのにデジタル周波数表示がなくてメータでアナログ的に表示するという発想がスゴイ！


     • 当時は FL 表示器よりメータのほうが安かったのかな。 こんなチューナはもう二度と出現しないでしょう。


   • 同一基板で [FT-M50] [FT-M70] 両方を構築できるという発想も凄い！


     • 大メーカならではの発想で、原価低減に貢献できたのでしょうね。


2. デザイン


   • 標準コンポサイズですが、奥行が 242mm と短く、設置は楽です。


   • フロントパネルはヘアラインのシルバーアルミ材です。


   • ノブは無く、全てボタン操作です。


   • 受信した電波レベルを表示する S メータがないです。 なくてもそう困らないです。


   • FM/AM ごとに6局の周波数がプリセットできます。


     • プリセットボタンに対応した交換可能な局名表示があります。


   • ギミックな周波数ダイヤル


     • 右の写真が周波数ダイヤルです。 アナログ的な表示です。


     • 指針はアナログメータ式です。 赤い LED の指針が動きます。


     • 指針の動作を見ていると少しオーバーシュートしてから正しい位置に戻るようなコミカルな動きです。 なんだか見ていて楽しい！！！


     • スケール周波数表示の間隔が広いので周波数把握は難しいです。


     • このチューナはプリセット選局が主で、周波数ダイヤルは補助的のようです。


   • アンテナ端子は FM/AM とも5連ネジターミナル型です。


     • FM は 75Ω と 300Ω に対応しています。


     • AM は付属の AM ループアンテナを接続します。


     • AM には外部アンテナ端子もあります。 この端子を使う場合にも AM ループアンテナの接続が必須です。


   • [OUTPUT] は RCA 端子ではなく、オーディオコードが括り付けで、安っぽいです。 オーディオマニアからは敬遠されるでしょう。


3. 同調方式は [マニュアル] [オートスキャン] [プリセット]


   • [マニュアル] では、[TUNING] ボタンを押すとステップごとに周波数が増減します。


   • [TUNING] ボタンを長押しすると、[オートスキャン] して放送局を探し、見つかればスキャンを停止して受信します。


   • [PRESET] ボタンを押すと、プリセットコールして受信します。


4. 感度や音質


   • FM/AM とも問題ない感度です。


   • FM はクォードラチュア検波特有の柔らかい音です。 AM は周波数レンジが狭い並みの音です。



---

ドキュメント

• FT-M50 の取扱説明書もサービスマニュアルも電網上に見当たりませんでした。


• FT-M50 の基板は FT-M70 と同じで搭載部品にやや違いがあるだけなので、FT-M70 のドキュメントが参考になります。


• FT-M70 Service Manual ・・・ 海外版サービスマニュアル



---
