NEC AUT-8300D が到着

2022年9月10日、埼玉県入間市の N さんから NEC AUT-8300D の修理依頼品が到着しました。

1979年 GOOD DESIGN AWARD 受賞チューナです。

中古市場にほとんど出てこない珍品ですが、どんなのだろうと、触るのを楽しみにしていました。

程度＆動作チェック

修理依頼者のコメント
- FM/AM 受信できます。サーボロック機能問題なし。
- スケール目盛に対して FM 受信 0.3MHz 高い。
- 蛍光管表示の T チューニングメーターが右点灯のままで動かない。 (AM も同じ)
- 基盤内の半田クラック処理をお願いします。
- オーディオ出力端子、可能であれば交換お願いします。
- 電源部の電解コンデンサ交換をお願いします。 (現状、膨張や漏れはありませんでした。)
- フロントパネル留めネジ上部のみ前オーナが差異ネジ取付されてましたが、そのままにしてください。
外観
- 製造シリアル番号は [7070074] で、電源コードの製造マーキングより1980年製造品とわかりました。
- [NEC AUT-8300E Service Manual] のコピーが添付されていました。
- フロントパネルは新品みたいに超綺麗です。左端下に少しスレがあって、スイッチに少しサビが出ていますが。
- チューニングノブの取り付け角度が悪く、フロントパネルに対して平行性が崩れています。
  - この結果、チューニングノブが上側で当たり、アクリル板に軽いキズがあります。キズはほぼ気付かない程度ですが。
- リアパネルは綺麗ですが、[FM MALTIPATH - VERT] 端子の表面が削れています。これ以外の端子に問題はないです。
- 天板はビニコート鉄板で、全体的には綺麗です。
  - この上に載せられていた機器の足形が薄く見えます。
  - 上部のフロントパネル側の左右がポチッと2箇所膨らんでいます。
- 底板は薄いサビがあるものの問題ありません。
電源 ON してチェック
- 電源は問題なく入り、ランプ切れはありません。
- FM 受信
  - 問題なく受信でき、[STEREO] 表示も出ます。
  - デジタル周波数表示に対してアナログ指針が 0.3MHz 程度ズレています。
  - S メータは振れるのですが、少し振れ過ぎのようです。
  - T メータは常に右表示のままで、故障しています。
- AM 受信
  - 特に問題は無さそうで、S メータも適度に振れて、良好に受信できます。
  - 周波数のデジタル表示は FM 専用のようで、AM 時には表示されないようです。
  - T メータは FM 時と同様、常に右表示のままです。 AM 受信では T メータ不要のはずで、これは故障だと思います。
カバーを開けてチェック
- 内部は非常に綺麗で、基板なども新品同様の綺麗さです。
- ランプ照明はダイヤル面への照射だけで、ウェッジ球に近いフィラメントランプ×3個を使っています。
  - ランプの光をアクリル板を使ってダイヤル面に導光する仕組みで、この方式は LED 化しやすいです。
- 天板上部のフロントパネル側の左右がポチッと2箇所膨らんでいる原因がわかりました。
  - フロントパネル上部を内部で固定するネジが通常のネジに交換されており、ネジの頭が天板に当たり変形したのです。
  - 本来は皿ネジだったはずです。よって、本機は内部がいじられています。
- 添付された [AUT-8300E Service Manual] と見比べましたが、制御回路部分が全然違います。
  - 大きな流れは合っているのですが、T メータの修理は基板から回路を追うしかなさそうです。
- オーディオ端子の交換要請がありましたが・・・
  - [MULTIPATH] [OUTPUT - FIXED] [OUTPUT - VARIABLE] が1個の端子台になっています。
  - オーディオ側だけ単独で交換するは無理です。変えるなら全部になって板金加工も必要なので、今回は諦めです。

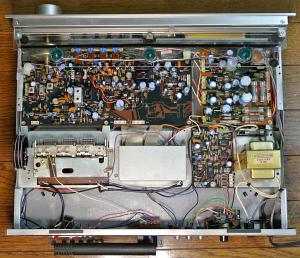

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。

[フロントエンド] [IF 基板] [サーボロック基板] [デジタル表示基板] [電源基板] の5つで構成します。この他にも小さい基板があります。
個々の基板は非常に綺麗です。中級機にしては中身が充実しています。
底板を外すと基板の裏側が見えるので、メンテナンスは楽です。

IC を使用して合理化が図られています。

メーカ	IC	機能
FAIRCHILD	LM1458N	Dual Operational Amplifier
FAIRCHILD	RC3403A	Ground Sensing Quad Operational Amplifier
HITACHI	HA1197	AM TUNER FOR
	HA11223W	PLL FM STEREO Demodulator with Pilot Cancel
	HA11225	FM IF System
JRC	NJM4558D	Dual Operational Amplifier
NEC	uPC741C	General Purpose Operational Amplifier
NEC	uPC1163H	FM IF Amplifier
OKI	MSL2318RS	デジタル表示基板で使用
OKI	MSM5525RS	FM デジタル周波数表示
TOKO	KB4438	Muting Stereo Audio Preamp (Pioneer PA1001A と同じと思われる)

FM フロントエンド
- 以下の回路図の4連バリコンでしっかりした構成です。
- 同調回路のコイルは空芯で、調整が難しいので、必然的に1点トラッキング調整になります。
FM IF 部
- WIDE/NARROW 切換がなく、以下の実にアッサリした構成です。

  (FE)→[CF101]→[uPC1163H]→[CF102]→[CF103]→[HA11225]
- [HA11225] で [S メータ駆動] [T メータ駆動] します。
FM 検波部
- [HA11225] によるクォードラチュア検波です。
FM MPX 部
- PLL MPX IC の [HA11223W] で構成します。パイロットキャンセル回路を内蔵しています。
AM 受信部
- AM バリコンは3連ですが、使っているのは2連分だけです。 [HA1197] で全てを構成します。

リペア

T メータが動作しない
- 本機の T メータは FL 表示となっており、電子回路化されているので、修理は厄介です。
  - 輸出機の AUT-8300E の回路図はあるのですが、AUT-8300D のメータ表示回路と全然違います。
  - AUT-8300E の T メータ・S メータは LED 表示ですが、AUT-8300D では FL 表示になっています。
  - こうなると、基板のプリントパターンから回路図を起こして、論理的に検討する必要があります。
- 右の回路図は基板から起こした [サーボロック基板] です。クリックすると大きな pdf 回路図が表示できます。
  - [HA11225] の AFC 出力を [IC202] [IC203] で T メータ出力に変換します。
  - [TR201] [TR202] [TR203] で構成する部分は、AM 受信時の T メータ出力をゼロにします。 T メータは FM 受信時しか使わないので。
  - 上記以外の回路はタッチセンサと同調サーボロック (AFC) です。
  - [P204] (10) には 0V を基点として S カーブ電圧が正常に出ていました。
  - そうすると、[FL 表示ユニット] にも電子回路があって、それが正常に動いていないことになります。
- 調査のため、[FL 表示ユニット] を取り出します。
  - [FL 表示ユニット] の取り外しは大変な作業でした。フロントパネルおよびその内部まで分解しないと取り外しできません。
  - 以下の写真は取り外した [FL 表示ユニット] です。

    　
  - 金属カバーを取り外すと IC や抵抗などがありました。やはり、[FL 表示ユニット] にも回路がありました。

    　
- 右の回路図は基板から起こした [FL 表示ユニット] です。クリックすると大きな pdf 回路図が表示できます。
  - T メータ電圧は左端にあるコネクタの 8pin から入ります。 S メータ電圧はコネクタの 7pin から入ります。
  - それぞれ、OP アンプで構成するコンパレータで簡易 A/D 変換して FL に表示します。
  - S メータは正常に表示されるため、T メータ回路を調査します。
  - 電源の±13V をチェックすると、+13V は正常ですが、-13V が 0V になっています。
  - 更に調査すると、コネクタの 9pin に入力される配線が GND に接続されています。
  - 普通、トラベルシューティングは性善説で進めます。
    - ところが外部配線の接続誤りという、とんでもない状態になっています。
    - [前オーナ] か [修理依頼された業者] が間違ったのでしょう。 こういうのは困るんですよね。
    - 逆に言うと、以前に誰かが T メータの修理を試みたができなかったということ。この時に配線を間違った。
  - 原因はこれか！と、配線を正しく修正して -13V が給電されるようになりました。
  - 残念ながら、この手直しだけでは直りませんでした。他にも要因があることになります。
- 気を取り直して回路内の電圧をチェックしました。
  - コネクタの 8pin と接続されている IC4 の電圧が異常です。
    - [IC4] 10pin が 0V なのに、8pin が +12V もあります。
    - 正常ならこういうことはあり得ないです。 [IC4] が故障しています。
  - おそらく、-13V 電源が供給されないまま長時間使用されたため、逆バイアスで壊れたのでしょう。
- [IC4] を交換しました。
  - [RC3403A]→[AN6554] に交換しました。互換性は問題ないです。
  - 左の写真のように、[RC3403A] の足を精密ニッパを使って根元で切断して、足の一部を基板側に残しました。
  - 右の写真のように、残った足に [AN6554] をハンダ付けしました。基板の裏側にアクセスするには FL 管を外す必要があるのですが、足が 30pin もあって大変で、基板を痛める心配もあります。こうしたほうが楽です。

    　
- 直りました！！！
  - [T メータ] [S メータ] [STEREO] [FM] [AM] の表示がバッチリです。
裏面の配線がバラけている
- T メータ修理の際に気付きました。電線の曲がり具合をみて、本来あったであろう結束バンドが欠損しています。
- 結束バンド×3本使って補修しました。
チューニングノブの取り付け角度が悪い
- チューニングノブ軸は内部のアルミ製ダイヤルパネルに取り付けられています。このダイヤルパネルは分厚く立派なものでした。
- おそらく誰かが [分解]→[組立] した際にフロントパネルとの平行性を調節しなかったのでしょう。
- 今回、T メータ修理でこの部分を分解したので、この部分を手直ししました。
- 取り付け角度を調整し、チューニングノブがアクリル板に絶対に当たらないクリアランスを確保して取り付けました。
フロントパネル上部を内部で固定するネジが不適合品に交換されている
- 修理依頼者からは [そのままにしてください] とコメントあったのですが、やはりダメでしょう。交換に何の問題があるのでしょう？？？
- T メータ表示修理でフロントパネルをバラバラに分解したついでに [M3 皿ネジ] に交換しました。
  - 左の写真は交換前に取り付けられていたネジです。長さも違うしデタラメですね。
  - 右の写真は皿ネジに交換後です。美しいです。

電源部の電解コンデンサ交換・・・修理依頼者からのリクエスト

元々は電源基板だけの電解コンデンサ交換依頼だったのですが・・・
- [IF 基板] をチェックすると [C169] が液漏れして足に緑青錆が出ていました。
- 基板には電解液の液漏れ跡がありました。
- 右の写真は [C169] です。緑青色の腐食が見られます。
- 基板上の液漏れ跡を無水アルコールで洗浄し、[C169] を交換しました。
- 更に [IF 基板] の危なさそうな電解コンデンサも一緒に交換しました。

部品交換リスト

基板	部品番号	交換前		交換後
電源基板	C305	電解コンデンサ	1000uF/25V	電解コンデンサ	1000uF/25V (105℃)
	C311		1000uF/25V		1000uF/25V (105℃)
	C317		1000uF/25V		1000uF/25V (105℃)
	C325		1000uF/16V		1000uF/25V (105℃)
	C306		220uF/25V	オーディオ用電解コンデンサ	220uF/25V (FG)
	C308		100uF/16V		100uF/25V (FG)
	C309		220uF/16V		220uF/25V (FG)
	C312		100uF/25V		100uF/25V (FG)
	C314		100uF/16V		100uF/25V (FG)
	C315		100uF/16V		100uF/25V (FG)
	C318		100uF/25V		100uF/25V (FG)
	C320		100uF/16V		100uF/25V (FG)
	C321		100uF/16V		100uF/25V (FG)
	C326		100uF/16V		100uF/25V (FG)
IF 基板	C133	電解コンデンサ	1000uF/16V	電解コンデンサ	1000uF/16V (105℃) (低 ESR 品)
	C138		470uF/16V	電解コンデンサ	470uF/50V (105℃)
	C119		100uF/16V	オーディオ用電解コンデンサ	100uF/25V (FG)
	C149		220uF/16V		220uF/25V (FG)
	C154		220uF/16V		220uF/25V (FG)
	C169		100uF/16V		100uF/25V (FG)

交換後の記録写真

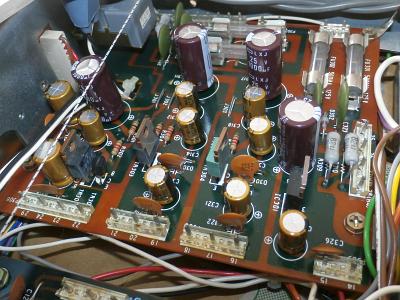

- 左の写真は [電源基板] です。電解コンデンサは全数交換しました。
- 左の写真は [IF 基板] です。 [黄色い〇] で囲った電解コンデンサが交換後です。
　

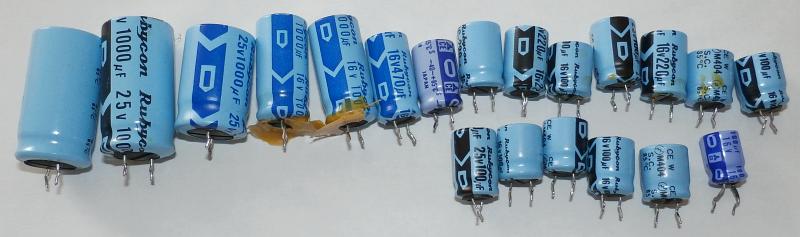

交換前に基板に実装されていた電解コンデンサです。

バリコン軸の接触回復
- 現象としては、チューニングノブ動作で受信音にガサゴソ雑音が入るのです。
- 本機は42年物ビンテージ (2022年現在) です。バリコン軸の接触回復は必須です。
  1. エレクトロニッククリーナを軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。
  2. 湧き出た緑青サビを爪楊枝で丹念に落とします。
  3. [1] と [2] を何度も何度も繰り返します。
  4. 仕上げに、軸受けにコンタクトグリースを塗布して防錆処置します。
- 結構手間がかかりましたが、以上で回復しました。
半田クラック対策・・・修理依頼者のリクエスト
- 半田クラックは部品のリードの半田付け部分に外部から力が加わることで発生します。
- 本機ではリアパネルの端子は電線接続ですから、半田クラックは発生しません。
- その他の部分をチェックするとスイッチと基板の半田付け部分に目視でわかる半田クラックがありました。
- スイッチ部分を補修半田付けしました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

調整ポイント

FM/AM	基板	機能	種別	調整ポイント	調整内容
FM	フロントエンド	フロントエンド	TC	TC1 TC2 TC3	RF トラッキング
			TC	TC6	OSC トラッキング
			IFT	T1	IF
	IF 基板	IF	IFT	T101 (A)	同調点
			IFT	T101 (B)	mono 歪補正
			VR	VR101	MUTING LEVEL
		MPX	VR	VR102	VCO
				VR103	PILOT CANCELL
				VR104	SEPARATION
AM	IF 基板	フロントエンド	L	バーアンテナ	RF トラッキング
			TC	TC4	RF トラッキング
			L	L109	OSC トラッキング
			TC	TC3	OSC トラッキング
		IF	IFT	T102 T103	IF

テストポイント (TP)

TP	接続先	内容	備考
TP1	[TP1]～GND	FM 検波出力	HA11225-6pin
TP2	[TP2]～GND	FM S メータ	HA11225-13pin
TP3	[TP3]～GND	AM 検波出力
TP4	[TP4]～GND	FM MPX VCO	76kHz
R119	[R119] の両端	FM 同調点	0±1mV

電源電圧チェッックポイント (VP)

実測してみて、全て正常でした。

VP	標準値	実測値	判定	備考
[電源基板] 端子15	+5V	+4.97V	〇	IC301-OUT
[電源基板] 端子18	-13V	-13.2V	〇	TR304-E
[電源基板] 端子21	+13V	+13.1V	〇	TR303-E
[電源基板] 端子22	+12.5V	+12.6V	〇	TR301-E

FM 受信部の調整

手順	SSG出力	AUT-8300D の設定	調整箇所	TP 及び調整値	備考
1	-	FM MODE : STEREO MPX FIL : OFF MUTING : ON FUNCTION : FM	-	-
2	83MHz 25dB 前後 mono 1kHz	83MHz 付近で受信	-	オシロスコープでオーディオ出力波形を観測し、サイン波ピーク上下のノイズ成分が同じレベルになるよう指針を合わせる	同調点(仮)調整
3	83MHz 90dB mono 1kHz	83MHz 付近で受信	T101 (A)	チューングノブに手を触れながら [R119] 両端電圧 = 0±1mV	同調点(仮)調整
4	83MHz 90dB mono 1kHz	指針を 83MHz に合わせる	TC6	チューングノブに手を触れながらデジタル周波数表示 = 83.0MHz	OSC トラッキング調整ダイヤルと指針を合わせるのが目的
5	83MHz 40dB mono 1kHz	83MHz 受信	TC1 TC2 TC3	[TP2] 電圧 = 最大	RF トラッキング調整
6	83MHz 40dB mono 1kHz		T1	[TP2] 電圧 = 最大	IF 調整
7	83MHz 10dB mono 1kHz		VR101	MUTING = ON/OFF 閾	MUTING レベル調整
8	83MHz 90dB mono 1kHz		T101 (B)	チューングノブに手を触れながらオーディオ出力 = 高調波歪率最小	検波調整
9	83MHz 90dB mono 1kHz		T101 (A)	チューングノブに手を触れながら [R119] 両端電圧 = 0±1mV
10	手順8と9を数回繰り返す
11	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR102	以下の [VCO 調整手順] を参照	VCO 調整
12			VR103	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
13			T1	オーディオ出力 = 高調波歪率最小	IF 歪補正 (stereo)
14	83MHz 90dB stereo 1kHz R/L		VR104	L/R ch. オーディオ出力 = 最小	セパレーション調整

VCO 調整手順

手順	備考
1	VR102 を反時計方向に回し切る
2	VR102 を徐々に時計方向に回し、ディスプレイの [stereo] 表示が点灯した位置を記録する
3	VR102 を時計方向に回し切る
4	VR102 を徐々に反時計方向に回し、ディスプレイの [stereo] 表示が点灯する位置を記録する
5	VR102 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

手順	SSG出力	AUT-8300D の設定	調整箇所	TP 及び調整値	備考
1	-	MUTING : ON FUNCTION : AM	-	-
2	600kHz 30dB 1kHz	指針を 600kHz に合わせる	L109	オーディオ出力 = 最大	OSC トラッキング調整ダイヤルと指針を合わせるのが目的
3	1400kHz 30dB 1kHz	指針を 1400kHz に合わせる	TC3	オーディオ出力 = 最大
4	手順2と3を数回繰り返す
5	600kHz 30dB 1kHz	600kHz 受信	バーアンテナ	オーディオ出力 = 最大	RF トラッキング調整
6	1400kHz 30dB 1kHz	1400kHz 受信	TC4	オーディオ出力 = 最大
7	手順5と6を数回繰り返す
8	1000kHz 30dB 1kHz	1000kHz 受信	T102 T103	オーディオ出力 = 最大	IF 調整

調整結果

FM RF 1段目でトリマコンデンサだけでは最大感度に上がらず、コイルも一緒に調整しました。感度は大きく上がりました。
S メータはバブル気味 (振れ過ぎ) の気がしますが、調整するボリュームがないので、こんなものなのでしょう。
高調波歪率は mono/stereo とも 0.1% (1kHz) で、スペックよりやや良いです。

ステレオセパレーション、キャリアリークは以下のようにスペックよりやや良いですが、実用レベルです。

項目	L	R	単位
ステレオセパレーション (1kHz)	46	48	dB
パイロット信号キャリアリーク	-62	-63	dB
オーディオ出力レベル偏差 (mono)	0	+0.17	dB

AM ではトラッキングが少しズレていたので、再調整しました。感度も上がりました。

使ってみました

デザイン
- デザインはとても良いです。さすが、1979年に GOOD デザイン賞を受賞した製品です。
- スッキリ感のある好みのデザインです。
- 上部からダイヤル面をグリーン照射しています。これもイイです。
- フロントパネルは 4mm 厚のアルミヘアラインです。
- 内部のダイヤルパネルも分厚いアルミ材です。コストがかかっています。
- チューニングノブは直径 44mm のアルミ材です。
- チューニングノブから手を離すと、同調サーボロック (AFC) がかかります。
- チューニングノブでダイヤル指針は、高級感のある動きをします。ダイヤル指針はアルミ材で高級感あります。
- FM はデジタル数字表示器で受信周波数が表示されます。これがあるとダイヤル指針は見ないですね。
- AM ではデジタル数字表示器は動作しないので、ダイヤル指針で周波数を把握することになります。
- アナログ針式メータはなく、代わりに FL 表示にて T メータと S メータを表示します。
リアパネル
- アンテナ端子は [300Ω] [75Ω] 接続に対応しています。
  - 残念ながら F 端子はありません。
- [OUTPUT] [MULTIPATH] 端子はいずれも RCA 端子です。
- AM バーアンテナがあります。ループアンテナのように紛失する心配がありません。
感度や音質
- デザインの優秀さに比べて回路構成はごくシンプルな構成なので、それほどの性能は望めません。
- 感度は問題ありませんが、アンテナ入力が強過ぎるのに弱い感じです。この場合はアッテネータを入れると大丈夫。
- クォードラチュア検波特有のソフトな音質で聴きやすいです。

仕様など

ドキュメント
- AUT-8300E Service Manual ・・・ AUT-8300D の輸出版、回路は少し違うが参考にはなる

仕様

FM 受信部
受信周波数	76～90MHz
実用感度 (IHF)	10.3dBf (1.8uV)
S/N 比 50dB 感度	16.1dBf (3.5uV)
歪率	mono : 0.1% stereo : 0.2%
S/N 比	mono : 76dB stereo : 72dB
選択度 (±400kHz)	80dB
イメージ妨害比	80dB
スプリアス妨害比	100dB
IF 妨害比	90dB
ステレオセパレーション	45dB
AM 受信部
受信周波数	525～1605MHz
実用感度	300uV/m
S/N 比	50dB
選択度	30dB
イメージ妨害比	50dB
出力レベル
FM 出力 (400Hz 100% 変調)	固定 : 0.65V 可変 : 0～1.2V
AM 出力 (400Hz 30% 変調)	固定 : 0.2V 可変 : 0～0.4V
総合
電源	AC100V 50/60Hz
消費電力	18W
外形寸法	450(W)×100(H)×340(D) mm
重量	6.3kg
その他
発売時期	1979年
定価	44,800円
