ONKYO T-427

ONKYO T-427 が到着

2022年10月30日、さいたま市の A さんから ONKYO T-427 の修理依頼品が到着しました。

FM 帰還方式・サーボロックチューナです。

---

T-427 と T-427R の違い

• この T-427 とそっくりなモデルとして T-427R があります。 何が違うのだろう？


  • T-427 の発売は1981年で、T-427R の発売は1982年です。


  • T-427 の [FM SERVO] ボタンが、T-427R では [BOOST] ボタンになっています。 外観の違いはこれだけと思います。


  • FM クォードラチュア検波 IC が、T-427 は uPC1167C2 で、T-427R は LA1235 です。


• 以上より、T-427 と T-427R はほとんど変わらないです。



---

程度＆動作チェック

1. 修理依頼者のコメント


   • チューニングの針と受信周波数がだんだんずれてきています。


     • NACK5 (79.5MHz) ですが針の読み位置が 79.8MHz ぐらいで同調します。


     • 以前はさほど気にならなかったのですが、気にしはじめると気になって仕方がありません。


   • 素人目でランプ類に切れはありません、メーター類も動作しています。 不都合は針のずれ、これ以外にないと思います。


2. 外観


   • 製造シリアル番号は [22044041] で、電源コードの製造マーキングより [1982年製造] とわかりました。


   • 全体に超綺麗です。 特にフロントパネルが美しいです。


   • よくよく見れば僅かな [汚れ] [スレ] [キズ] はあるのですが目立ちません。


   • リアパネルの端子はピカピカで状態はすごく良いです。


   • [SELECTIVITY] ボタンが機械的に故障しており、押し込んだまま戻らないことがあります。 発生時はガチャガチャとボタンを動かすと直ります。


   • T メータの指針のセンタ位置が僅かに左側にズレています。


   • 天板カバーを後面から留めるネジ穴の左側がバカ穴になっています。


     • おそらく、誰かがカバーを開けてからの再締め付けで斜め方向に無理矢理締め付けたからと思います。


     • バカ穴が斜め方向に盛り上がっていました。


     • こうなると、サイズの太いタップネジに交換するしかありません。 何とか留まっているので、今回は修理しません。


3. 電源 ON してチェック


   • ランプ切れはありません。 [同調] ノブによるタッチセンサ動作は正常です。 各メータは正常に動作しています。


   • FM 受信


     • ほぼ問題なく受信でき、[STEREO] ランプも点灯し、ステレオ感もあります。


     • 80.0MHz の放送が 80.25MHz 辺りで受信します。 周波数ズレがあります。


     • やや歪っぽい感じで、特に IF Narrow で歪を感じます。


     • IF Narrow で T メータの対称性が崩れています。


     • 再調整前の性能データを測定してみました。 やや歪っぽいと感じた通り、高調波歪率がやや悪くなっています。



       項目	SELECTIVITY	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	39	40	dB
       	NARROW	19	19	dB
       ステレオ高調波歪率 (1kHz)	WIDE	0.2	0.2	%
       	NARROW	0.7	0.7	%
       モノラル高調波歪率 (1kHz)	WIDE	0.2		%
       	NARROW	0.7		%



   • AM 受信


     • 特に問題なく良好に受信できますが、S メータのピークと T メータのセンタが合いません。



---

カバーを開けてみました

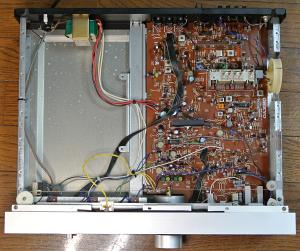

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • アナログチューナと言っても最後期の製品なので、使用している IC や回路はシンセサイザチューナと変わりません。


   • 抵抗など少し大き目の部品を使っており、点検用の底板があります。 このため、メンテナンスが楽です。


2. IC を使用して合理化が図られています。



   メーカ	IC	機能
   HITACHI	HA1197	AM Radio Receiver System
   	HA12016	FM Stereo Multiplex Decoder
   JRC	NJM4558D	Dual Operational Amplifier
   	NJM4560D	Dual Operational Amplifier
   NEC	uPC1163H	FM IF Amplifier
   	uPC1167C2	FM IF System (LA1235 と同じ？)
   TOSHIBA	TC4066B	Quad Analog Switch/Multiplexer (4066B と同じ)



3. FM フロントエンド


   • 4連バリコンで、以下の構成です。 コイルにコア調整型を使っており、全ての同調回路で2点トラッキングが容易です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→[Mxer (Dual Gate FET)]←[OSC 同調 (TR/FET)]


4. IF 部


   • WIDE 時の構成

     (FE)→[FET]→[UP-CF]→[uPC1163H]→[FET]→[IFT]→[uPC1167C2]


   • NARROW 時の構成

     (FE)→[FET]→[UP-CF]→[uPC1163H]→ [CF]→[CF]→[uPC1163H]→[CF] →[FET]→[IFT]→[uPC1167C2]


5. FM 検波部


   • [uPC1167C2] を使ったクォードラチュア検波です。


6. MPX 部


   • [HA12016] を使った PLL MPX です。


7. AM 受信部


   • [HA1197] で全てを構成します。


   • 2連バリコン方式でトラッキング調整が可能です。



---

リペア

1. 80.0MHz の放送が 80.25MHz 辺りで受信する周波数ズレがある


   • 後述の [調整] 項でのトラッキング調整で直りました。


2. AM 受信で、S メータのピークと T メータのセンタが合わない。


   • 後述の [調整] 項での AM 受信部の調整で直りました。


3. [SELECTIVITY] ボタンが押し込んだまま戻らないことがある

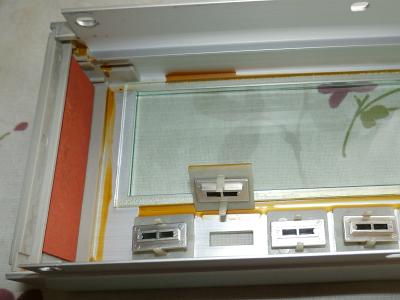

   • フロントパネルを外して確認したところ、写真のようにボタンガイドの接着が外れていました。


   • ボンドにて再接着して直りました。


4. T メータのセンタ位置がやや左側にズレている


   • メータの取り出しができれば、分解して調整アームで補正できます。


   • フロントパネルを分解しましたが、メータは薄い化粧アルミ板に (おそらく両面テープで) 貼り付けられています。


   • 無理に外すと薄い化粧アルミ板が曲がってしまいそうで、メータ取り外しを断念しました。


   • まあ、1mm 程度のズレなので諦めですね。 動作には全く支障ないしね。


5. 分解したついでに照明ランプの形状などを観察


   • 将来、ランプ切れして LED に交換できるかの検討材料にします。

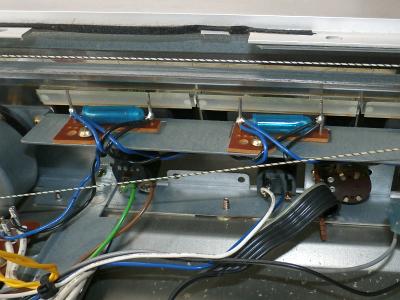

   • 各メータに1個ずつ、写真の長細いフィラメントランプが使われています。


   • 周波数パネル照明用に1個、同じランプが使われています。


   • 長細いランプの長さは 28mm です。 このランプは入手困難で、切れると LED で置き換えるしかなさそうです。


   • [ダイヤル指針] [LOCKED] [TUNED] [STEREO] [FM SERVO]×2 [WIDE]×2 [NARROW] の計9個にフィラメント麦球が使われています。


   • 結局、全てのランプはフィラメントランプであることに驚きました。 通常、インディケータランプは LED であることのほうが多いです。


   • 本機は41年物ビンテージ (2022年時点) です。 フィラメントランプは寿命が短く、もういつ切れてもおかしくない時期です。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   FM/AM	機能	種別	調整ポイント	調整内容
   FM	フロントエンド	L	L001 L002 L003	RF トラッキング
   		TC	[バリコン] RF トリマ×3
   		L	L004	OSC トラッキング
   		TC	TC001
   		IFT	L006	IF
   	IF	IFT	L101	IF
   			L102	QR 同調点
   			L103	QR 歪補正
   		VR	R302	AFC レベル
   	MPX	VR	R212	VCO
   			R203	ステレオセパレーション
   	メータ	VR	R228	D メータレベル
   			R515	T メータ Null (Servo Null)
   AM	フロントエンド	L	L151	RF トラッキング
   		TC	[バリコン] RF トリマ
   		L	L152	OSC トラッキング
   		TC	[バリコン] OSC トリマ
   	IF	IFT	L153 L154	IF
   	メータ	VR	R172	T メータ Null



2. テストポイント (TP)



   TP	接続先	内容	備考
   TP101	[TP101]～GND	FE OUT	10.7MHz
   TP102	[TP102]～[TP103]	QR Null	0±1mV
   TP103
   TP201	[TP201]～GND	MPX VCO	76kHz
   S.METER	[S.METER]～GND	S メータ
   T.METER	[T.METER]～GND	T メータ	0±1mV



3. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定
   Q901(78M12)-OUT	+12V	+11.9V	〇
   Q902-E	-12V	-11.4V	〇



4. FM 受信部の調整



   手順	SSG出力	T-427 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM AIR CHECK : OFF MUTING : OFF FM SERVO : OFF SELECTIVITY : NARROW	-	-
   2	83MHz 10dB 前後 mono 1kHz	83MHz 付近で受信	-	オシロスコープで オーディオ出力波形を観測し、 サイン波ピーク上下のノイズ成分が 同じレベルになるよう指針を合わせる	同調点(仮)調整
   3	83MHz 90dB 無変調		L102	[TP102]～[TP103] 間電圧 = 0±1mV
   4			R515	[T.METER] 電圧 = 0±1mV
   5	76MHz 90dB 無変調	ダイヤル指針を 76MHz に合わせる	L004	[TP102]～[TP103] 間電圧 = 0±1mV	OSC トラッキング調整 受信周波数とダイヤル指針を 合わせるのが目的
   6	90MHz 90dB 無変調	ダイヤル指針を 90MHz に合わせる	TC001
   7	手順5～6を数回繰り返す
   8	76MHz 30dB 無変調	76MHz 受信	L001 L002 L003	S メータ = 最大	RF トラッキング調整
   9	90MHz 30dB 無変調	90MHz 受信	[バリコン] RF トリマ×3
   10	手順8～9を数回繰り返す
   11	83MHz 30dB 無変調	83MHz 受信	L006 T101	S メータ = 最大	IF 調整
   12	83MHz 90dB mono 1kHz	83MHz 受信 SELECTIVITY : WIDE	L103	オーディオ出力 = 高調波歪最小	QR 検波調整
   13			L102	[TP102]～[TP103] 間電圧 = 0±1mV
   14	手順12～13を数回繰り返す
   15	83MHz 90dB mono 1kHz	83MHz 受信	R515	[T.METER] 電圧 = 0±1mV	T メータ Null 調整
   16			R228	D メータ = 100	D メータ調整
   17	-	SELECTOR : FM AIR CHECK : OFF MUTING : ON FM SERVO : OFF SELECTIVITY : WIDE	-	-
   18	83MHz 90dB stereo 1kHz L+R	83MHz 受信	R212 (VCO)	下の [VCO 調整手順] を参照	VCO 調整
   19			L006 T101	オーディオ出力 = 高調波歪率最小	IF 歪補正
   20	83MHz 90dB stereo 1kHz R/L		R203 (Sep.)	L/R ch. オーディオ出力 = 最小	セパレーション調整



   • VCO 調整手順



     手順	備考
     1	R212 を反時計方向に回し切る
     2	R212 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	R212 を時計方向に回し切る
     4	R212 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	R212 を [手順2] と [手順4] の中間に設定する



5. AM 受信部の調整



   手順	SSG出力	T-427 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM AIR CHECK : OFF MUTING : OFF SELECTIVITY : NARROW	-	-
   2	600kHz 60dB 無変調	ダイヤル指針を 600kHz に合わせる	L152	S メータ = 最大	OSC トラッキング調整 受信周波数とダイヤル指針を 合わせるのが目的
   3	1400kHz 60dB 無変調	ダイヤル指針を 1400kHz に合わせる	[バリコン] OSC トリマ
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	L151	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	[バリコン] RF トリマ
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	L153	S メータ = 最大	IF 調整
   9			R172	T メータ = センタ	T メータ Null 調整



6. 調整結果


   1. FM 受信部の再調整結果


      • 再調整により、ステレオセパレーションと高調波歪率が大きく向上しました。


        • 特に WIDE 時の高調波歪率が1桁改善し、優れた音質になりました。


        • ステレオセパレーションは 50dB 近くあるので良好です。



        項目	SELECTIVITY	L	R	単位
        ステレオセパレーション (1kHz)	WIDE	49	49	dB
        	NARROW	21	21	dB
        ステレオ高調波歪率 (1kHz)	WIDE	0.01	0.02	%
        	NARROW	0.6	0.6	%
        モノラル高調波歪率 (1kHz)	WIDE	0.02		%
        	NARROW	0.6		%
        パイロット信号キャリアリーク	WIDE	-74	-72	dB
        オーディオ出力レベル偏差 (MONO)		0	-0.48	dB
        AIR CHECK 信号		468.8		Hz
        		-6.7	-6.2	dB



      • トラッキング調整の結果、放送電波周波数とダイヤル指針のズレは以下のようになりました。


        • ズレはバリコン精度に依るので完全にゼロにはできないです。 ±0.1MHz 以内はスペック内と思います。



        放送電波周波数 (MHz)	76.00	78.00	80.00	82.00	84.00	86.00	88.00	90.00
        ダイヤル指針 (MHz)	76.00	78.06	80.02	82.06	84.06	85.98	87.94	90.00



   2. AM 受信部の再調整結果


      • AM は最初からそれほど問題はなかったのですが、やってみると、やはり調整ズレがありました。


      • [S メータ] のピークと [T メータ] のセンタが大きくズレていましたが、再調整で直りました。


      • 感度が少し上がりました。



---

使ってみました

1. デザイン


   • フロントパネルは分厚いアルミ材で質感があります。


   • 高さが 99mm とスリムに見えるデザインです。


   • 電源を入れるとダイヤルスケールのイルミネーションが美しいです。


   • [S メータ] [T メータ] に加えて [D メータ] もある3メータ構成です。


   • [S メータ] [T メータ] は AM 受信時にも有効です。 [D メータ] は無効。


   • タッチセンサ内蔵で、[同調] ノブに手を触れるとサーボロックが解除され、手を離すと自動的にサーボロックがかかります。


     • サーボロックの効きかたは、かなり素早いです。 スッと T メータのセンタに引き込まれます。


   • オーディオ出力端子は固定出力と可変出力があります。


   • FM アンテナ入力は F 端子なので妨害電波を拾いにくいです。


     • 安定に受信するには、できるだけ F 端子を使うのがよいです。


2. FM の受信性能＆音質


   • 感度や妨害波排除能力は問題なく良いです。


   • 音はクォードラチュア検波特有の柔らかい音質で聴きやすいです。


3. AM の受信性能＆音質


   • 感度は良好です。 [SELECTIVITY=WIDE] の時は、AM にしては音が良いと感じます。



---

仕様

FM 受信部
受信周波数範囲	76～90MHz
実用感度 (75Ω/IHF)	0.9uV/10.3dBf
S/N 比 50dB 感度 (75Ω/IHF)	2.0uV/17.3dBf
相互変調妨害比 (±2.5MHz)	95dB
イメージ妨害比 (83MHz)	90dB
IF 妨害比 (83MHz)	108dB
S/N 比	mono : 84dB stereo : 80dB
スプリアス妨害比	105dB
2信号選択度 (±400kHz 離調)	IF Wide : 40dB IF Narrow : 85dB
AM 抑圧比	IF Wide : 62dB IF Narrow : 50dB
キャプチャーレシオ	IF Wide : 1.0dB IF Narrow : 2.0dB
歪率	mono, IF Wide, 50Hz～10kHz : 0.04% mono, IF Narrow, 50Hz～10kHz : 0.2% stereo, IF Wide, 400Hz : 0.03% stereo, IF Narrow, 400Hz : 0.4% stereo, IF Wide, 50Hz～10kHz : 0.08% stereo, IF Narrow, 50Hz～10kHz : 0.5%
周波数特性	20Hz～15kHz +0.2dB -0.8dB
アンテナインピーダンス	75Ω不平衡型
ステレオセパレーション	IF Wide, 1kHz : 57dB IF Narrow, 1kHz : 45dB IF Wide, 100Hz～10kHz : 47dB IF Narrow, 100Hz～10kHz : 40dB
キャリアリーク	-65dB
出力電圧/インピーダンス	可変出力 : 0～800mV/3.3kΩ 固定出力 : 450mV/5.6kΩ
AM 受信部
実用感度	200uV/m (ループアンテナ)
イメージ妨害比/IF 妨害比	57dB/42dB (1000kHz)
2信号選択度	IF Wide : 20dB IF Narrow : 45dB
S/N 比	60dB
歪率	IF Wide : 0.3% IF Narrow : 0.5%
出力電圧/インピーダンス	可変出力 : 0～260mV/3.3kΩ 固定出力 : 150mV/5.6kΩ
総合
電源電圧	AC100V, 50/60Hz
定格消費電力 (電気用品取締法)	27W
外形寸法	435(W)×99(H)×393(D)mm
重量	6.5kg
その他
発売時期	1981年9月
定価	49,800円

---
