Pioneer F-780 (2号機)

Pioneer F-780 (2号機) をゲット！

2024年10月5日、岩手県盛岡市の M さんから Pioneer F-780 を研究用に寄贈いただきました。

パルスカウント検波 が特長のチューナです。

---

程度＆動作チェック

1. 寄贈者のコメント


   • とりあえずパイオニアのパルスカウント検波の音を聴いてみたかったので入手したものです。


   • 入手時はもっと汚かったので、コンパウンドで磨いて汚れを落としました。


   • 思っていたより使い勝手が悪い (AC コードが短い・底面積が広い・シーリングパネル方式が使いにくい) と感じました。


   • ステーションメモリースイッチが機能していません。 従ってプリセットが出来ず実用性は低いです。


     • メカニカル的な故障かと思われます。 単にプシュスイッチの戻りが鈍いだけかもしれません。


   • その他は音質等特に問題は感じられません。


2. 外観


   • 製造シリアル番号は [BC1007641M] で、フロントパネル裏側の刻印より [1981年製造品] とわかりました。


   • 底側にパイオニアサービスのメンテナンスシールが貼られていました。 1988年6月10日に修理されているようです。


   • 綺麗とはいかず、並みの中古の外観です。 ですから細かいスレなどはありますが、致命的なワレやヘコミはありません。


   • リアパネルの RCA 端子には輝きが残っており問題ありません。


   • モーメンタリ動作の [MEMORY] スイッチが沈んだままです。


3. 電源 ON してチェック


   • FM/AM とも正常に受信でき、FM では [STEREO] ランプも点灯します。


   • [MEMORY] スイッチが沈んだままなので、[FM] (または [AM]) ランプがずっと点滅し放しです。


     • 正しい動作は以下です。


       1. [MEMORY] スイッチを押すと [FM] (または [AM]) ランプが点滅します。


       2. [STATION CALL 1～6] の任意のスイッチを押すとプリセット保存してランプが消灯します。


     • ランプが点滅し放しなので、常にメモリ保存する動作になっていて、コールできないように見えてしまいます。


   • ずっと電源を入れて FM 放送を受信していると、1時間～数時間に1回くらいの割で [バリバリ] [ガサガサ] のような雑音が出ます。


     • 現象が出てもすぐに雑音が消え、調査するには発生頻度が少ないのと発生継続時間が短か過ぎます。


     • さてさて、どう修理しよう・・・


   • 上記の問題はありますが概ねマトモそうなので、現状の特性を測定してみました。


     • 実用的に使える範囲ですが、測定した3項目とも性能低下しています。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	33	34	dB
       高調波歪率 (1kHz)	WIDE	mono	0.037		%
       		stereo	0.18		%
       パイロット信号キャリアリーク	WIDE	stereo	-50	-52	dB



4. カバーを開けてチェック


   • 基板は綺麗で目視でわかるような劣化部品は見られません。



---

リペア (その1)：[MEMORY] スイッチが沈んだまま

1. 調査と原因


   • [MEMORY] スイッチの動きが悪くなっています。

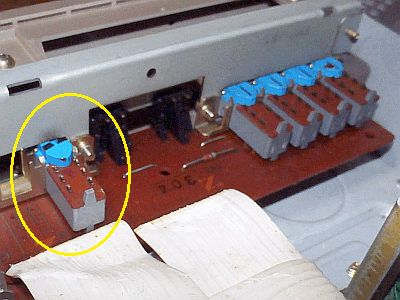

   • 左の写真で黄〇で囲んだのが、[MEMORY] スイッチの裏側です。 これを取り外したのが右の写真です。

     　


   • 左の写真はスイッチを分解したもので、スイッチ接触子にサビはなく良好でした。


   • 問題は右の写真で黄矢印で示したストッパ・ベーク板がボロボロになっていることです。


   • このベーク板の破片が飛び散ってスイッチの動きを悪くしていました。 これが原因です。

     　


2. 修理


   • 補修では直らない状態になっていたので、スイッチを交換することにしました。


   • 中古ですが、左の写真の Pioneer F-700 の [POWER / METER スイッチユニット] から部品取りします。

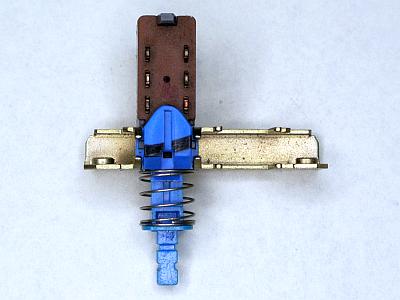

   • 右の写真は部品取りしたスイッチです。


     • 寸法やピン配列は全く同じですが、1つ問題があってオルタネートスイッチです。


     • F-780 に必要なのはモーメンタリスイッチです。


     　


   • そこで、部品取りしたスイッチをモーメンタリに改造して使います。


     • [オルタネート]→[モーメンタリ] への改造は簡単です。 この逆はできません。


   • 左の写真は部品取りしたスイッチを分解したところです。 赤矢印の部品を改造します。

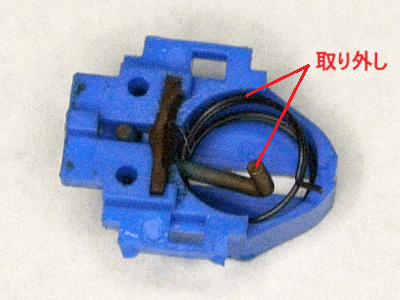

   • 右の写真は、この部品の裏側です。 [スプリング] [オルタネートレバー] を取り外します。 これでモーメンタリスイッチに変身します。

     　


   • 改造したスイッチを再組立てして F-780 のスイッチと置き換えました。 作業完了です。


3. 修理後の動作確認


   • [MEMORY] スイッチが戻るようになったので、[FM] [AM] ランプの点滅し放しは直りました。


   • 正常にプリセットができ、プリセットコールも正常になりました。 直りました！！！



---

リペア (その2)：プリセットメモリバックアップ用の電解コンデンサ交換

1. 概要


   • F-780 は [C184] 2200uF/6.3V 電解コンデンサで電源消失時のプリセットメモリをバックアップしています。


   • 本機は製造から43年経っているので劣化している可能性があります。


   • 劣化しているかどうかは取り外して容量測定するしかなく、取り外すなら何も考えずに交換したほうが安心できます。


2. 修理 (予防交換)


   • 部品交換リストは以下です。 105℃耐熱品と交換しました。



     部品番号	交換前	交換後	備考
     C184	2200uF/6.3V (85℃)	2200uF/6.3V (105℃)	高耐熱品に交換

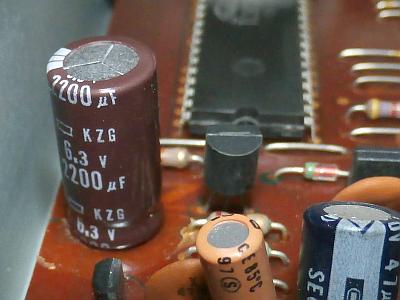

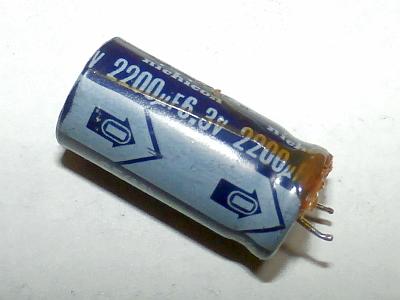

   • 左の写真は交換後の 2200uF/6.3V で、右の写真はこれまで基板に実装されていた劣化しているかもしれない電解コンデンサです。


   • 高耐熱品を使ったにもかかわらず、元のものより大きさが半分くらいになりました。

     　



---

リペア (その3)：ハンダクラックの予防補修

1. ハンダクラックしやすい箇所

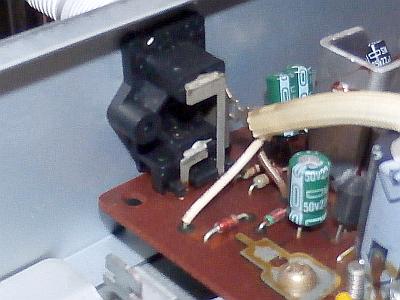

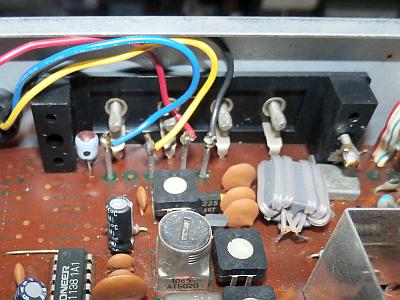

   • 左の写真は RCA 端子の裏側、右の写真はアンテナ端子台の裏側です。 リードが基板に直接ハンダ付けされています。


   • このハンダ付け部分にはリアパネルと基板の2方向から常にストレスがかかっているのでハンダクラックしやすいです。

     　

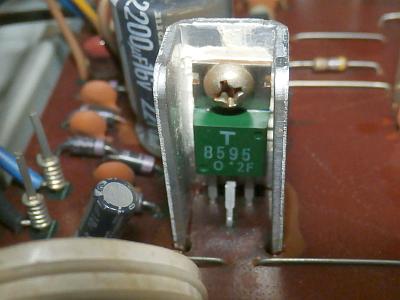

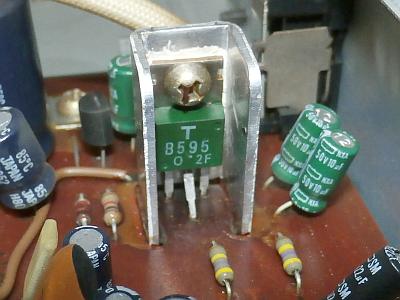

   • 左の写真は [Q37]、右の写真は [Q42] です。 いずれもパワートランジスタです。


   • このハンダ付け部分には放熱板と基板の2方向から常にストレスがかかっているのでハンダクラックしやすいです。

     　


2. 修理 (予防補修)


   • 上の写真の箇所を補修ハンダ付けしました。



---

リペア (その4)：FM で1時間～数時間に1回くらいの割で [バリバリ] [ガサガサ] の雑音が出る

1. さて、どうしようか？


   • 発生してもすぐに直ってしまい、この発生頻度では何が悪いか調べられないです。 どうやらモグラ叩きするしかなさそうです。


   • [怪しい部品を交換]→[数時間モニタ監視]、再発なら次の [怪しい部品を交換]→[数時間モニタ監視] の繰り返しです。


   • このやり方は非常に時間がかかります。 所有品でないとできないです。 修理依頼品だと [修理不可] 判定して返却します。


2. ドナー機の準備


   • 抵抗やコンデンサと言った汎用部品ならいくらでも代替できますが、厄介なことに F-780 ではパイオニア専用部品が使われています。


   • 部品取りするドナー機が必要です。 手持ちの基板に Pioneer F-700 の基板があったので、これを使います。


   • 以前 F-700 を寄贈いただいたのですが、あまりも外観がボロボロなので再生する気にならず、基板を取り外して保管していました。


   • F-700 はバリコン式チューナですが、これをシンセサイザ式にしたのが F-780 だと思います。 型番も近いです。


   • このため、パルスカウント検波回路や MPX 回路がほぼ同じで、使っている部品も同じです。


3. 調査と怪しい箇所の見極め


   • まずは [検波回路以前か] [MPX 以降か] を切り分けしました。


     • 検波出力を1時間くらいモニタしていたら雑音が出たので、検波回路以前の回路が故障と判明しました。


   • 怪しい箇所を論理的に推論


     • 雑音の音 (種類) より、[瞬間的に搬送波周波数が変動する] [検波 AF 出力に雑音が乗る] のいずれかと考えました。


   • 瞬間的に搬送波周波数が変動する可能性


     • FM フロントエンドにある [OSC トリマコンデンサ] が劣化している。


     • パルスカウント検波なので、2nd OSC があり、この [2nd OSC 発信コイル] が劣化している。


     • IF 周波数 10.7MHz → 1.26MHz に変換後のフィルタコイルが劣化している。


   • 検波 AF 出力に雑音が乗る可能性


     • パルスカウント検波してからフィルタコイルを通して綺麗な AF にするが、このフィルタコイルが劣化している。


4. モグラ叩き修理 (その1)


   • OSC トリマコンデンサを交換しました。 部品交換リストは以下です。



     部品番号	交換前	交換後	備考
     TC4	10pF	10pF	トリマコンデンサ

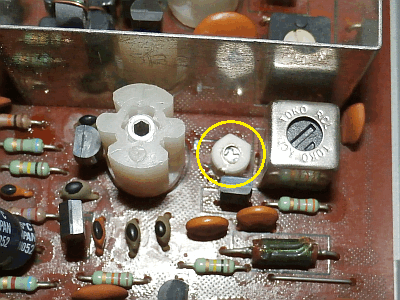

   • 左の写真は交換後で黄〇で囲んだ部品です。 右の写真はこれまで基板に実装されていた古いトリマコンデンサです。

     　


   • 数時間で再発しました。 残念ながらこれではありませんでした。


   • しかし、元付いていたトリマコンデンサにサビが出ており、この交換は無駄ではありません。


5. モグラ叩き修理 (その2)


   • 2nd OSC 発信コイルの [T9] が劣化している可能性を考え、基板から取り外しました。


   • 右の写真で黄〇で囲んだ部品が [T9] です。


   • 内蔵チタコンは綺麗でした。 劣化しておればが真っ黒になります。


   • これが原因ではないので、基板に戻しました。


6. モグラ叩き修理 (その3)


   • パルスカウント検波出力の後にフィルタコイルが2個入っています。


   • そのうちの1つ [F5] を基板から取り外して内蔵チタコンの状態を観察しました。


   • 左の写真が [F5]、右はその回路です。 [C4] が真っ黒になっていました。


   • 原因はこれか！と期待をもってドナー機 F-700 から移植交換しました。


   • 数時間で再発しました。 残念ながらこれではありませんでした。


   • しかし、元付いていた [F5] には劣化が見られたので、この交換は無駄ではありません。

     　


   • 今後の F-700/F-780 修理の参考のため、内蔵チタコンの容量を実測したのが下の表です。



     内蔵チタコン	実測値		推定設計値
     	F-780	F-700
     C1	1020pF	951pF	1000pF
     C2	1020pF	951pF	1000pF
     C3	444pF	451pF	450pF
     C4	747pF	800pF	800pF



7. モグラ叩き修理 (その4)


   • パルスカウント検波出力の後に入っているフィルタコイルの最後の1個を交換してみます。


   • その [F6] を基板から取り外して内蔵チタコンの状態を観察しました。


   • 左の写真が [F6]、右はその回路です。 [C1] [C2] ともやや黒ずんでいました。


   • 原因はこれかも！と期待をもってドナー機 F-700 から移植交換しました。


   • 数時間で再発しました。 残念ながらこれではありませんでした。


   • しかし、元付いていた [F6] には劣化が見られたので、この交換は無駄ではありません。

     　


     今後の F-700/F-780 修理の参考のため、内蔵チタコンの容量を実測したのが下の表です。



     • F-780 のは誤って壊してしまったのでデータはありません。



     内蔵チタコン	実測値		推定設計値
     	F-780	F-700
     C1	-	198pF	200pF
     C2	-	147pF	150pF



8. 怪しい箇所の見極め (その2)


   • ここまでで、OSC および フィルタ関係の怪しい箇所はほぼ交換しつくしましたが直りませんでした。


   • [2nd Mixer] [パルスカウント検波] の間に入っているフィルタは交換していませんが・・・


     • ここはコイルとコンデンサでディスクリート構成しておりチタコンは使われていないので、まず劣化しないと思います。


   • こうなると、次に疑うのは IC やトランジスタという半導体や電解コンデンサです。


   • 下の回路図はパルスカウント検波関連の部分です。


     • 10.7MHz IF 信号を [Q15] PA5001 で 2nd IF の 1.26MHz に変換し [Q16] PA5002 でパルスカウント検波します。


     • 使っている半導体は [PA5001] [PA5002] と [Q17] の 2SA872A です。


       • [PA5001] は F-700 にあるので移植できます。


       • [PA5002] は F-700 にないので移植できません。 これでないことを祈りましょう。 アーメン


       • トランジスタは汎用品で代替できます。


     • 電解コンデンサは [PA5002] に使われている5個です。 いずれも電源バイパス用途です。





9. モグラ叩き修理 (その5)


   • 下のリストのように [Q15] [Q17] を交換してみました。



     部品番号	交換前	交換後	備考
     Q15	PA5001	PA5001	IC、F-700 から移植
     Q16	PA5002	(未交換)	IC、F-700 に無いので仕方なし
     Q17	2SA872A	2SA733	トランジスタ



   • なお、[Q15] [Q17] [Q18] には既に交換された形跡がありました。 [Q18] は PA4006 です。


     • 1988年6月10日にパイオニアサービスで修理されていますが、たぶん同じ現象の修理ではなかったかと思います。


     • 直し切らなかったのか、それとも修理ギブアップしたか？？？

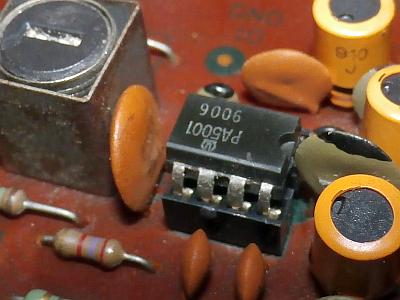

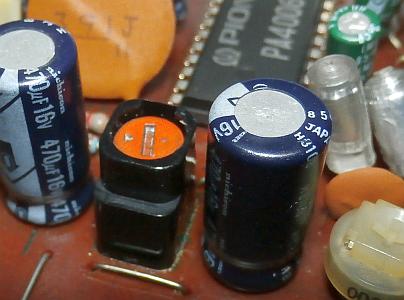

   • 左の写真は [Q15] 交換後で、IC ソケット化してから交換しました。 右の写真はこれまで基板に実装されていた [PA5001] です。

     　


   • 左の写真は [Q17] 交換後で、右の写真はこれまで基板に実装されていた [2SA872A] です。

     　


   • 数時間で再発しました。 残念ながらこれではありませんでした。


10. モグラ叩き修理 (その6)


    • ほとんど交換してしまって次に交換できる部品が僅かになってきました。 そろそろ当りを引きたいです。


    • 電解コンデンサだけを交換するつもりでしたが、回路を見ると電解コンデンサにセラミックコンデンサもパラ接続されています。


    • そこで電源バイパス用の [電解コンデンサ] [セラミックコンデンサ] を交換してみます。 下のリストの部品を交換しました。



      部品番号	交換前	交換後	備考
      C75	470uF/16V (85℃)	470uF/16V (105℃)	電解コンデンサ 高耐熱品に交換 一部、高耐電圧品に交換
      C78	10uF/50V (85℃)	10uF/50V (105℃)
      C80	10uF/50V (85℃)	10uF/50V (105℃)
      C83	47uF/10V (85℃)	47uF/35V (105℃)
      C85	22uF/25V (85℃)	22uF/50V (105℃)
      C67	0.047uF (セラ)	0.1uF (積セラ)	容量アップ 積層セラミックコンデンサに交換
      C68	0.047uF (セラ)	0.1uF (積セラ)
      C76	0.047uF (セラ)	0.1uF (積セラ)
      C79	0.047uF (セラ)	0.1uF (積セラ)
      C81	0.047uF (セラ)	0.1uF (積セラ)
      C84	0.047uF (セラ)	0.1uF (積セラ)
      C86	0.047uF (セラ)	0.1uF (積セラ)



    • [電解コンデンサ交換]→[放送を聴きながらモニタ] をしてみたら、残念ながら再発しました。


      • ただし、明らかに発生頻度が下がり少し改善しました。 どうやら原因はこの辺りではないか！


    • 続いて [セラミックコンデンサ交換]→[放送を聴きながらモニタ] をして3日経っても再発せず、 直った！！！


      • 一斉交換したので故障品は特定できませんが、原因はセラミックコンデンサのどれかの劣化故障です。


      • コンデンサは抵抗値が∞のはずですが、おそらく、数時間に1度の頻度で [内部短絡]→[自然回復] を繰り返していたのです。


    • 左の写真は部品交換後で、黄〇で囲んだ部品です。 積層セラミックコンデンサは水色の米粒くらいの大きさで高価・高級品です。


      • セラミック (1円玉くらい) から 積層セラミック (米粒くらい) になったので、この部分が写真のようにスッキリしました。

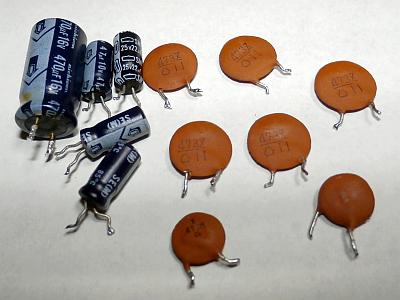

    • 右の写真は交換前に基板に実装されていた部品で、茶色いのがセラミックコンデンサです。


      • 7個のうちのどれか1つが 憎っくき極悪人！ です。 連座責任で全員ゴミ捨ての刑に処しました。


      　


    • 疲れました！！！ 直って良かった。


11. 修理後記


    • いやぁ～骨のおれる寄贈品で、もらわなかったほうが平穏に暮らせていたかも。 でも、修理する楽しみが味わえて幸せでした。


    • セラミックコンデンサは信頼性の非常に高い部品ですが、ごく稀にこういう故障をします。 過去に何件か経験があります。


      • 今回は故障する確率が高い部品から交換しており、セオリー通りです。


      • 時間がかかったのは故障する確率が一番低い部品が故障していたからです。


    • おそらくパイオニアサービスで直せなかった故障ですが、事情は理解できます。


      • サービスの方針で○○時間やっても直らない故障は修理不可とするのです。 (せざるを得ない。)


      • サービスにも1日〇台修理とかノルマがあり、1台にかかり切りになると他の修理ができなくなって大勢のかたに迷惑がかかります。


      • おそらく直せなかったのではなく、リミット時間が来て直さなかったのです。 たぶん、修理費は請求していません。


    • 医者も匙を投げるほど、今回の故障箇所の特定は難しいのです。


      • 発生頻度が低過ぎて原因特定が難しいのです。 時間がある人でないと修理できません。



---

リペア (その5)：オーディオ信号が通過する電解コンデンサを交換

1. 概要


   • 雑音障害が直り本機は非常に音が良いと判明したので少しブラッシュアップします。


   • 音質改善目的でオーディオ信号が通過する電解コンデンサを交換します。


   • パルスカウント検波から MPX は DC 接続されているので、交換を要する電解コンデンサは少ないです。


2. 交換


   • 下は交換リストです。 全てオーディオクラス電解コンデンサに交換します。



     部品番号	交換前	交換後	備考
     C92	10uF/50V (85℃)	10uF/50V (FG)	オーディオクラス電解コンデンサに交換
     C93	10uF/50V (85℃)	10uF/50V (FG)
     C97	1uF/50V (85℃)	1uF/50V (FG)
     C98	1uF/50V (85℃)	1uF/50V (FG)
     C99	1uF/50V (85℃)	1uF/50V (FG)
     C100	1uF/50V (85℃)	1uF/50V (FG)
     C101	10uF/50V (85℃)	10uF/50V (FG)
     C102	10uF/50V (85℃)	10uF/50V (FG)



   • 左の写真は交換後で、黄〇で囲んだ金色が眩しい電解コンデンサです。


   • 右の写真は交換前に基板に実装されていた古い電解コンデンサです。 緑色が 10uF、それ以外は 1uF です。

     　


3. 交換後の動作確認


   • 個人の感想とはなりますが高域の音に艶が出たように感じます！



---

再調整

1. 電圧チェック (VP)


   • 実測値は以下のように良好でした。



     VP	標準電圧	実測電圧	判定	備考
     +13V シルク (Q37-C)	+13V	+13.0V	〇	アナログ系
     Q42 放熱板 (Q42-C)	+5.5V	+5.40V	〇	デジタル系
     +28V シルク (Q39-C)	+29V	+29.6V	〇	VT 電源



2. FM/AM 受信部の調整


   • F-780 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • FM 受信


     • フロントエンドとパルスカウント検波にややズレがありましたが規定内に再調整しました。


     • MUTING レベルが 14dB になっていたので、規定の 26dB に調整しました。


     • [ステレオセパレーション] [高調波歪率] [キャリアリーク] は到着時より大きく向上しました。


     • 音の解像度が大きく上がり素晴らしい音になりました。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	69	57	dB
       	NARROW		29	29	dB
       高調波歪率 (1kHz)	WIDE	mono	0.010		%
       		stereo	0.010		%
       	NARROW	mono	0.31		%
       		stereo	0.31		%
       パイロット信号キャリアリーク	WIDE	stereo	-68	-66	dB
       オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.11	dB
       REC LEVEL CHECK 信号	WIDE	mono	304.7		Hz
       			-6.0		dB



   • AM 受信


     • フロントエンドで大きくトラッキング調整ズレしていました。 再調整で感度が大きく上がりました。



---

使ってみました

1. 修理＆再調整が終わって


   • 寄贈者よりは「プリセットに問題があるだけで受信は問題ない」と聞いていましたが、全然違いました。


   • パイオニアサービスでも匙を投げたと思われるディープな故障持ちでした。 更に性能も落ちていました。


   • 多大な時間がかかりましたが、完全に直り、性能が蘇り、聴き違えるほど素晴らしい音質になりました。


   • ずっと永遠に聴いていたいほど素晴らしい音です。 やはり、F-780 はイイなぁ～


2. とても良いデザイン


   • F-780 は1981年度グッドデザインの部門別大賞を受賞しています。


   • FM アンテナ入力は F 端子なので、雑音電波が混入しないです。


   • FM/AM 各々6局ずつプリセットできます。 FM/AM とも IF WIDE/NARROW 切換できます。


   • REC LEVEL CHECK 機能があるので、録音機のレベル合わせができます。


3. FM 受信


   • ビックリするほど良い音です。 やはりパルスカウント検波の音です。


   • 今回、オーディオ信号が通過する電解コンデンサを交換したので音に艶が出ました。 高域にキリッとした解像度感があります。


   • F-780 は F-700 をシンセサイザ化した製品なので音の傾向も同じような感じです。 F-700 より性能安定度が良いです。


   • シンセサイザ式チューナでパルスカウント検波という機種はごく僅かしかなく、貴重なチューナです。


4. AM 受信


   • 感度が非常に良く、WIDE 時は音が素晴らしく良いです。



---

寄贈者の不満に対するコメント

1. AC コードが短い


   • 短いといっても 1m あるので、そう問題は出ないと思います。 短い場合は延長 AC コードを使えばよいことです。


   • ということで、寄贈者の設置環境の問題でしょう。


2. 底面積が広い


   • この頃のチューナはバリコン式チューナの焼き直しが多く、薄くはなっているが寸法はバリコン式チューナそのものでした。


     • というより、これとペアで組み合わせるアンプのサイズが大きかったのです。


     • アンプのサイズに合わせるべく大きくなったということでしょうか。


   • ということで、これも寄贈者の設置環境の問題のような気がします。


3. シーリングパネル方式が使いにくい


   • このチューナは設置初期時に放送局をプリセットし、その後はプリセット受信しかしないコンセプトです。


     • こうなると、初期のプリセット時にしか使わない機能はシーリングパネル内に収めるのは当然です。 これで何も困らない。


   • 本機が到着時には [MEMORY] スイッチが故障してプリセット受信できませんでした。


     • こうなるとシーリングパネルを開けて周波数 [UP] [DOWN] する必要があって、これが面倒と感じたのではないでしょうか？


   • 修理が完了した現在状態では、決して使いにくいということはないと思います。


   • 普段使わないスイッチはシーリングパネル内に隠したほうが、デザイン的にはずっと美しいです。 G デザイン受賞機種ですし。



---
