aiwa S-R22

aiwa S-R22 をゲット！

2015年9月5日、 ハードオフ さいたま上小町店で aiwa S-R22 の中古ジャンク品を税込1,080円で入手しました。

このチューナの存在は前から知っており [バリコン式なのにデジタル周波数表示] [コンパクトでキュート] [性能はいかほどか？] と思い入手しました。 価格が予算内で外観の程度がかなり良かったことも購入を決心した理由です。

購入前にお店の動作チェックコーナで、NHK さいたま (85.1MHz) に同調すると S メータが振れ stereo ランプが点灯することを確認しました。

本機のシリアルナンバーは [00123772] です。

---

早速、程度＆動作チェック

1. 外観


   • フロントパネルはほぼ無傷です。 若干黄ばみが出ています。


   • チューニングノブは無傷で綺麗です。 レバーに若干キズがありますが目立ちません。


   • リアパネルの端子に汚れがありますがサビはないです。 バーアンテナに汚れが目立ちます。


   • 天板に若干汚れがありますが、ほぼ無傷です。


2. 入手した状態のまま電源 ON してチェックしました


   • FM/AM とも良好に受信できます。 stereo ランプも点灯します。 ステレオ感もあります。


   • チューニングノブやボタン、ツマミ類は正常に動作します。



---

カバーを開けてみました

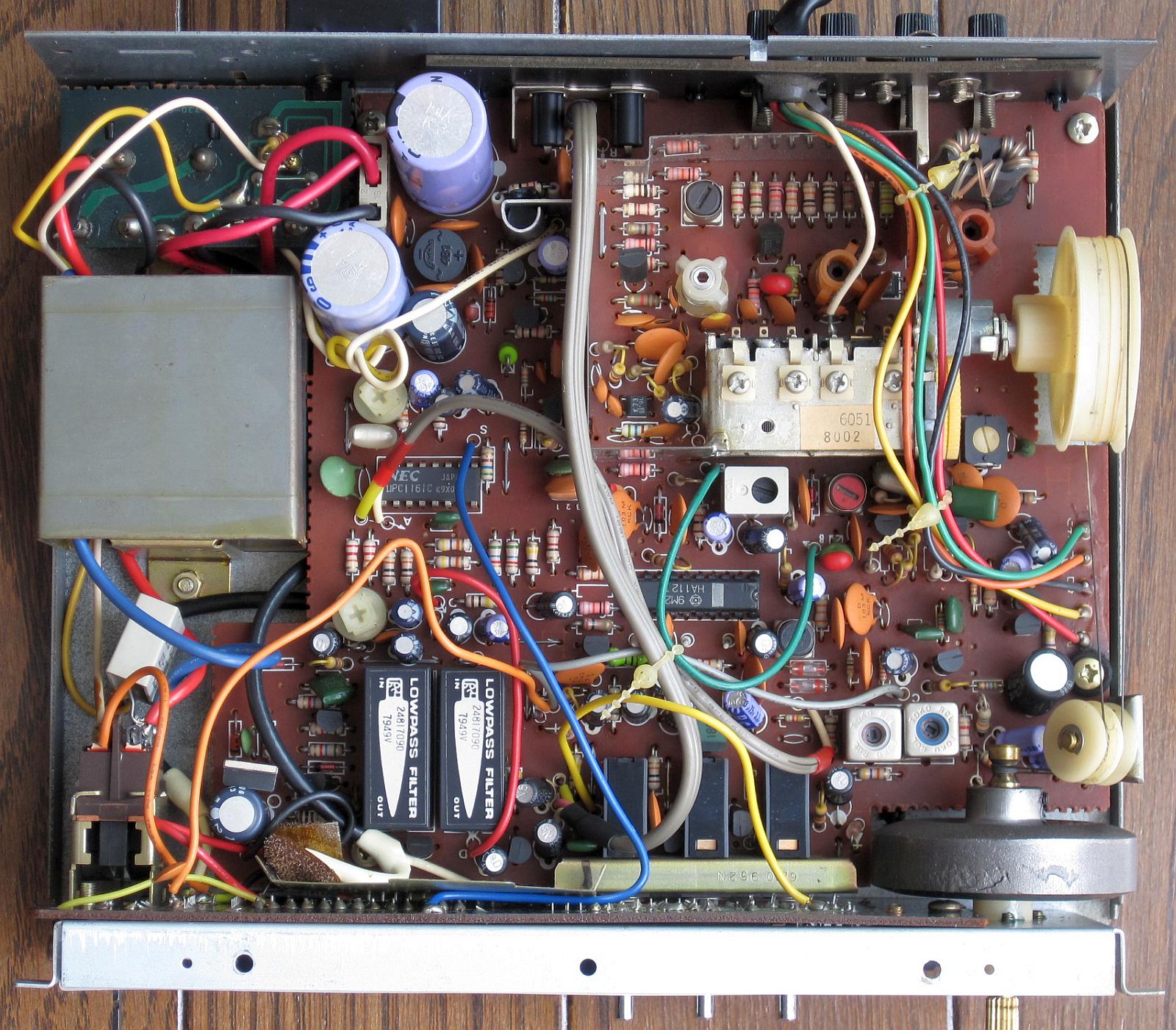

1. コンパクト筐体に多くの部品を詰め込んでいるのでゴチャゴチャしています。 写真をクリックすると拡大写真を表示できます。


   • 基板は [チューナ基板] [フロントパネル基板] [電源入力基板] の3枚で構成します。


   • 電源トランスは電磁シールドされています。


   • チューニングノブのフライホール (重り) に鉛を使っています。 現在なら環境への影響の問題であり得ないです。


   • 使用 IC のロット番号より、この S-R22 は1979年製と判明しました。


   • 下の写真はフロントパネルを取り外した状態です。


     • フロントパネル基板に TOSHIBA T1400-J (IC) が見えます。


     • T1400-J で受信周波数を OSC 発振周波数から計算して7セグ LED に表示します。


     • この他に S メータ LED ドライバ IC がありますが未確認です。





2. 以下の IC を使用して合理化が図られています。



   メーカ	IC	機能
   HITACHI	HA11211	FM/AM Tuner System
   NEC	uPC1161C	PLL FM Stereo Demodulator
   TOSHIBA	T1400-J	日本バンド用 FM/AM OSC 周波数カウンタ / LCD ドライバ



3. FM フロントエンド部


   • 3連バリコン式で、以下の構成です。


     (ANT)→[同調]→[Dual Gate FET]→[同調]→[ミクサ (TR)]←[OSC 同調 (TR)]

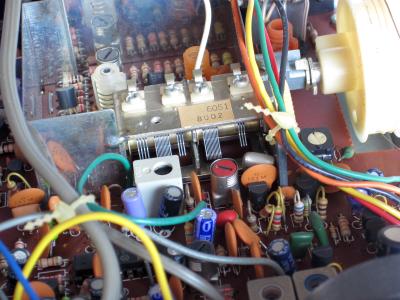

   • 右の写真はフロントエンド部です。 バリコンは、エアバリコンとしては超小型の横幅 38mm です。 FM 3連/AM 2連の羽根が見えます。


4. FM IF 部


   • 以下のシンプルな構成です。


     (FE)→[CF]→[TR]→[CF]→[CF]→[HA11211]


   • S メータは HA11211 で駆動します。


   • CF には赤ポチが付いているので、中心周波数は 10.7MHz です。




5. FM 検波部


   • HA11211 を使ったクォードラチュア検波です。


6. AM 受信部


   • 2連バリコン式で、以下の構成です。


     (ANT)→[同調]→[ミクサ (TR)]←[OSC 同調 (TR)]→[IF (HA11211)]→検波



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント

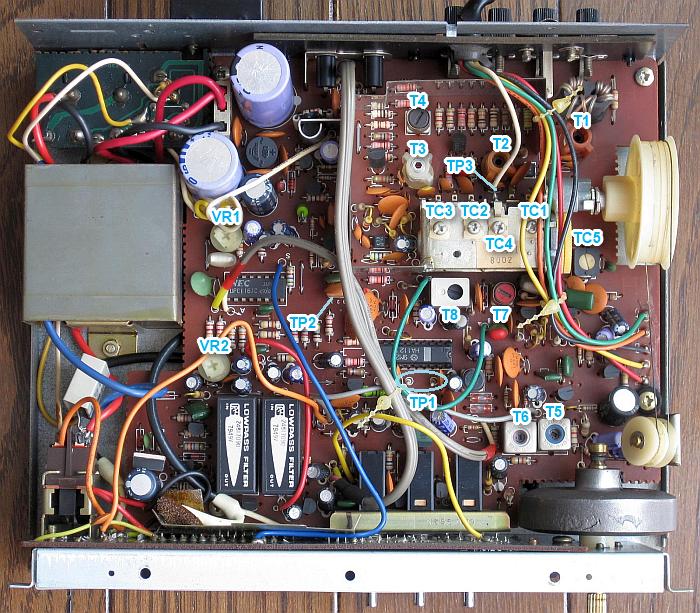

   基板に部品番号のシルク印刷がないので、適当に調整ポイント番号を振りました。



   FM/AM 区分	種別	調整ポイント	調整内容
   FM	L	T1, T2	RF
   	TC	TC1, TC2
   	L	T3	OSC
   	TC	TC3
   	IFT	T4	IF
   	IFT	T5	QR (歪率)
   	IFT	T6	QR (同調点)
   	VR	VR1	MPX VCO
   	VR	VR2	セパレーション
   AM	L	バーアンテナ	RF
   	TC	TC4
   	L	T7	OSC
   	TC	TC5
   	IFT	T8	IF




   FM/AM 区分	TP	詳細	調整内容
   FM	TP1	2本の TP 端子	同調点
   	TP2	CF の 1pin	IF
   AM	TP3	バーアンテナ の白線	IF



2. FM 受信部の調整



   手順	SSG周波数	SSG出力	S-R22 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	band : FM muting : off hi bend : off	-	-
   2	10.7MHz	90dB 変調 : OFF	SSG 出力を TP2 に注入	T6	TP1 端子間電圧 = 0V	同調点のプリ調整 ±10mV 以内
   3	-	-	チューニングノブを 反時計回りに回し切る	T3	周波数表示 = 75.0MHz	OSC トラッキング調整
   4			チューニングノブを 時計回りに回し切る	TC3	周波数表示 = 91.0MHz
   5	手順3と4を数回繰り返す
   6	78.0MHz	10～30dB 変調 : OFF	78.0MHz 受信	T1 T2	S メータ = 最大	RF トラッキング調整 SSG 出力を S メータが半分くらい で最上位が薄らと点灯する程度に すると調整し易い
   7	88.0MHz		88.0MHz 受信	TC1 TC2
   8	手順6と7を数回繰り返す
   9	83.0MHz	10～30dB 変調 : MONO 1kHz (100%)	83.0MHz 受信	T4	S メータ = 最大	IF 調整
   10		90dB 変調 : MONO 1kHz (100%)		T5	オーディオ出力 = 高調波歪最少	QR 検波調整 まず TP1 端子間電圧 = 0V にな るようチューニングノブを調節して から調整を開始すること
   11				T6	TP1 端子間電圧 = 0V
   12	手順10と11を数回繰り返す
   13	83.0MHz	90dB Pilot 信号 : ON 変調 : OFF	83.0MHz 受信	VR1	VR1 を一旦反時計方向に回し切り 徐々に時計方向に回し STEREO ランプが点灯する位置を記録・・・(1) VR1 を一旦時計方向に回し切り 徐々に反時計方向に回し STEREO ランプが点灯する位置を記録・・・(2) VR1 を(1)と(2)の中間に設定する	MPX VCO 調整
   14		90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz		VR2	L/R ch. オーディオ出力 = 最小	セパレーション調整



3. AM 受信部の調整



   手順	SSG周波数	SSG出力	S-R22 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	band : AM	-	-
   2	450kHz	80dB 変調 : 400Hz (30%)	SSG 出力を TP3 に注入	T8	オーディオ出力 = 最大	IF 調整
   3	600kHz	30dB 変調 : 400Hz (30%)	600kHz 受信	バーアンテナ T7		トラッキング調整
   4	1400kHz		1400kHz 受信	TC4 TC5
   5	手順3と4を数回繰り返す



4. 調整結果


   • 入手直後の状態チェックでセパレーションが出ていると感じていましたが、調整前の実測で 40dB 程度ありました。 やはり自分の耳は信用できます。


   • FM ステレオセパレーションなどは以下となりました。 良好な数値です。



   項目	L	R	単位
   ステレオセパレーション	60	56	dB
   パイロット信号キャリアリーク	-62	-61	dB
   オーディオ出力レベル偏差 (MONO)	0	-0.12	dB




---

使ってみました

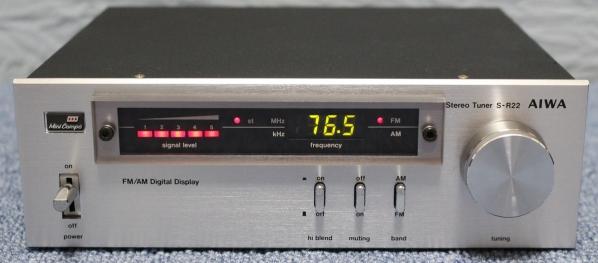

1. コンパクトでキュートなデザイン


   • フロントパネルは適度な厚みを持ったヘアラインアルミです。 質感を少し感じます。


   • チューニングノブは 無垢アルミ で小気味良いです。 ローレット軸結合部だけプラスチックです。


   • ダイヤルスケールがなく、周波数表示だけです。 これがイイのです。


   • 表示部に少し茶色っぽいスモークアクリル板がネジ止めされていて、これがデザインのアクセントになっています。


   • 表示は全て LED です。 寿命の心配なフィラメントランプがないので安心して使えます。


   • サイドの前方上下に2個 (両サイドで合計4個) のネジ穴があり、オプションのサイドアングルを取り付けできます。


   • コンパクトでキュートなことから、アクティブスピーカと組み合わせて高級ラジオとして使うと楽しいかもしれません。


2. 機能関連


   • チューニングノブを回して同調しますが、周波数表示は最小単位が 0.1MHz です。


     • 例えば 80.0MHz と表示されていても 80.00～80.09MHz のいずれかに同調しているかもしれません。


     • 周波数表示はもう1桁 (最小単位 0.01MHz) ほしかったです。


     • 実際に測定してみると、FM の場合、[OSC 発振周波数]＋10.75MHz くらいを表示しているようです。 これであれば、正しい受信周波数を表示している範囲の真ん中にチューニングノブを合わせばよいようです。 人間の感覚に合いますね。


   • [hi blend] スイッチを on にすると FM 受信時の雑音を軽減します。 ただし高域のセパレーションが悪くなるので、通常は off で使います。


   • [muting] スイッチを on にすると同調操作の際に出る局間雑音をカットできます。


     • off にしても stereo auto のままです。 強制モノラル受信する方法がないようです。


     • 弱い電波受信時に雑音が多かったら [hi blend] スイッチを使ってくださいということでしょう。

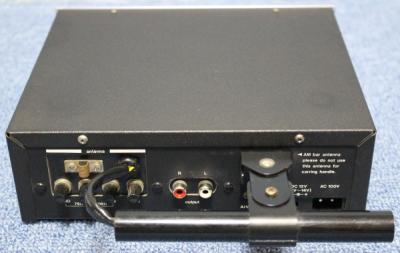

   • FM アンテナ入力は同軸ケーブルを直接接続します。 F 端子でないのが不満ですが、昔はこれが普通でした。


   • リアパネルに DC12V 入力端子 (AC100V 端子の左隣) があって、DC12V 駆動もできる設計になっています。


     • どうも自動車のバッテリ駆動も想定されているようです。 そう言えば、このチューナのサイズはカーラジオと同じですね。


     • aiwa ではこのミニコンポサイズのアンプなども販売していたので、自動車に搭載して本格的なオーディオを楽しんだ人も居たのでしょう。


3. 性能・音質


   • そもそも性能を期待しての入手ではなかったので、小気味良さだけで満足しています。


   • FM 3連バリコンなので受信性能は大したことなく、かえって良好な電波が必要となります。


   • クォードラチュア検波なので音質は甘ったるいです。 モヤモヤ感のある曖昧な音です。 しかし、ステレオセパレーションは良好なので、そこそこ楽しめます。



---

仕様その他

1. ドキュメント


   • S-R22 の輸出機 ST-R22 の Service Manual ・・・ プリアンプ SA-C22、パワーアンプ SA-P22 を含む


2. 仕様は以下です。



   FM 受信部
   実用感度 (75Ω)	mono	0.9uV
   S/N 比 50dB 感度 (75Ω)	stereo	21.5uV
   S/N 比	stereo	70dB (100% 変調, 1mV 入力)
   実効選択度	70dB
   全高調波歪率	stereo	0.2%
   キャプチャーレシオ	1.5dB
   スプリアス妨害比	80dB
   イメージ妨害比	55dB
   AM 抑圧比	55dB
   ステレオセパレーション	45dB (1kHz)
   サブキャリア抑圧比	60dB
   出力レベル	0.15V
   ミューティング動作レベル (75Ω)	10uV
   アンテナインピーダンス	75Ω不平衡型 / 300Ω平衡型
   AM 受信部
   感度	250uV/m (バーアンテナ)
   選択度	35dB
   S/N 比	50dB (30% 変調, 1mV 入力)
   全高調波歪率	0.7%
   総合
   電源電圧	AC	AC100V, 50/60Hz
   	DC	DC12V (カーバッテリ端子)
   定格消費電力	6W
   外形寸法	210(W)×71(H)×174(D)mm
   重量	2.0kg
   その他
   発売時期	1978年11月
   定価	26,800円




---
