SONY ST-4950

SONY ST-4950 をゲット！

2013年3月21日、埼玉県白岡市の T さんより SONY ST-4950 を研究用に寄贈いただきました。

定価69,800円のやや高級なチューナです。

---

カ外観＆動作チェック

1. 外観チェック


   • 電源ケーブルの製造マーキングより [1974年製造品] と判明しました。


   • キズがあちこちにある並み以下で、全体的に黄色っぽい（タバコのヤニ？）汚れが目立ちます。


   • 幸いなことに致命的なキズがなく、フロントパネルはそこそこ綺麗なので、クリーニングでかなりマシな状態になりそうです。


   • バーアンテナがリアパネルから外れています。


   • ダイヤルスケールの内部にススのような汚れがあります。


   • リアパネルの端子類にはサビが目立ちます。


2. 電源を入れてチェック


   • FM/AM とも問題なく受信します。 FM ステレオ受信し、セパレーションも感じます。 音も良好です。


   • バリコンを回転するとガサゴソというノイズが出ます。


   • [FM STEREO] では正常ですが、[FM MONO] では左チャンネルの音が出ないです。


   • ダイヤル照明ランプは左右にありますが、このうち右側のランプが切れています。



---

カバーを開けてみました

1. 基板は部品が整然と並んでいて綺麗です。 写真をクリックすると拡大写真を表示できます。


   • 天板は厚い鉄板で、内部には補強用の「コの字型ステー」が入っていて十分な強度があります。


   • 底板部分に点検用蓋板があり、メンテナンス性が良いです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1156	FM PLL MPX

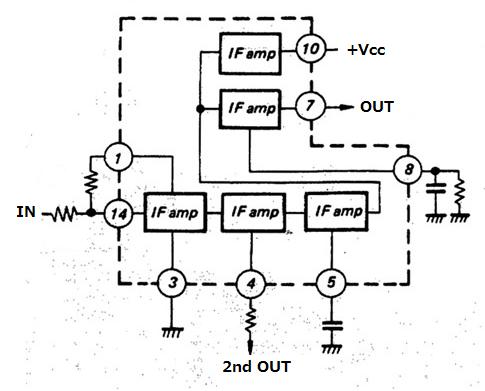

     SONY	CX0412	FM IF Amplifier



2. FM フロントエンド


   • 4連バリコン式で以下の構成です。

     (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[ミキサ (Dual Gate FET)]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF ＆検波部


   • 以下の構成で、レシオ検波です。

     (FE)→[CF201]→[CX0412]→[CF202]→[CX0412]→[Ratio IFT]→(MPX)


4. FM MPX 部


   • [HA1156] を使った PLL MPX です。


5. AM 受信部


   • 2連バリコン式でトランジスタによるディスクリート構成です。



---

リペア

1. フロントパネルの分解清掃


   • フロントパネルを分解した結果、以下の事実が判明しました。


     • フロントパネルにある2枚の透明板（スケール部とメータ部）および内部のスケール板は ガラス板 でした。 透明度が高くキズにも強いです。


     • 更にこれらのガラス板は金具による固定方法でした。 コストは掛かるがメンテナンスし易いです。


     • フロントパネル左右の飾り枠は アルミダイキャスト製 でした。 素晴らしいです。


     • フロントパネルの文字は塗りではなく、エッチングと思います。 耐久性があり、清掃し易いです。


     • 以上の材料と構造なので、無水アルコールでゴシゴシ清掃でき、ピカピカになりました。


   • ダイヤルスケール照明ランプの右側がランプ切れしている。


     • このランプは 「スタンレー 自動車用ルームマップランプ 12V 5W」そのものです。 型番は A3022C です。


     • 「ダイヤルスケール左右2個＋メータ部1個＝合計3個」使われています。 写真のように FUSE 型で交換が簡単です。


     • ホームセンタ VIVA HOME 三郷店のカー用品売場で1個73円でした。 3個共一斉交換しました。


   • 清掃とランプ交換でフロントパネルの表示部は新品同様に回復しました。


2. リアパネルの補修


   • バーアンテナをリアパネルに再取り付けしました。


   • リアパネルの端子類を ピカール でマイクロ研磨して CRC556 でコーティングしました。


3. バリコンを回転するとガサゴソというノイズが出る。


   • 原因はバリコン軸の接触不良でした。 軸の清掃と コンタクトグリス 塗布で直りました。


4. [FM MONO] で左チャンネルの音が出ない。


   • 原因は [FUNCTION] ロータリスイッチの接点の接触不良でした。 接点清掃と コンタクトグリス 塗布で直りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   バンド	セクション	種別	調整ポイント	調整内容	備考
   FM	フロントエンド	L	L101 L102 L103	RF トラッキング	[L102] [L103] は空芯コイル
   		TC	CT101 CT102 CT103		バリコン上のトリマコンデンサ リアパネル側のため調整し辛い
   		TC	CT104	OSC トラッキング	コイルはシールドボックス内のため調整不可
   		IFT	IFT101	IF
   	IF	VR	RT201	MUTING LEVEL ADJ (IF GAIN)	VR2.2kΩ
   			RT202	S METER SENS ADJ	VR4.7kΩ
   			RT203	MUTING NULL ADJ	VR10kΩ
   		IFT	IFT201 (左)	レシオ検波	Null
   			IFT201 (右)		mono 歪率
   	MPX	VR	RT301	19kHz ADJ	19kHz±30Hz, VR10kΩ
   			RT302	FM OUTPUT LEVEL ADJ (L)	VR47kΩ
   			RT303	FM OUTPUT LEVEL ADJ (R)	VR47kΩ
   			RT501	SEPARATION ADJ	VR22kΩ
   AM	フロントエンド	L	バーアンテナ	RF トラッキング
   		TC	CT401
   		L	L402	OSC トラッキング
   		TC	CT402
   	IF	IFT	IFT401 IFT402	IF



2. FM 受信部の調整



   手順	SSG出力	ST-4950 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUCTION : FM STEREO AFC : OFF MULTIPATH : OFF Hi-BLEND : OFF MUTING : OFF		-
   2	83MHz 90dB mono 1kHz	ダイヤル指針を 83MHz付近で 高調波歪率が最小 になる位置にする	IFT201 (左)	T メータ = センタ	同調点(仮)調整
   3	88MHz 90dB 無変調	ダイヤル指針を 88MHzに合わせる	CT104		OSC トラッキング調整 ダイヤルと指針を合わせるのが目的
   4	83MHz 40dB 無変調	83MHz 受信	CT101 CT102 CT103	S メータ = 最大	RF トラッキング調整
   5	83MHz 40dB 無変調		IFT101	S メータ = 最大	IF 調整
   6	83MHz 90dB mono 1KHz		IFT201 (右)	オーディオ出力 = 高調波歪最小	レシオ検波調整
   7			IFT201 (左)	T メータ = センタ
   8	手順6～7を数回繰り返す
   9	83MHz 60dB mono 400Hz	83MHz 受信	RT302	固定オーディオ出力 (L) = 750mV	OUTPUT LEVEL 調整 セパレーション調整より先に実施
   10			RT303	固定オーディオ出力 (R) = 750mV
   11	83MHz 90dB 無変調		RT301	TP(19k) 周波数 = 19kHz±30Hz 周波数カウンタで測定	MPX VCO 調整
   12	83MHz 90dB stereo 1kHz L+R		IFT101	オーディオ出力 = 高調波歪最小	IF 歪補正 (stereo)
   13	83MHz 90dB stereo 1kHz R/L		RT501	オーディオ出力 (L/R) = 最小	セパレーション調整
   14	83MHz 60dB mono 400Hz	83MHz 受信 MUTING : ON	RT203	指針を 83MHz から僅かに動かし T メータのセンタマークに入った時に MUTING 解除されるよう RT203 を調整	MUTING 調整
   15			RT202	S メータ = 4.6	S メータ調整



3. AM 受信部の調整



   手順	SSG出力	ST-4950 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM MUTING : OFF	-	-
   2	600kHz 40dB 無変調	ダイヤル指針を 600kHz に合わせる	L402	S メータ = 最大	OSC トラッキング調整 ダイヤルと指針を合わせるのが目的
   3	1400kHz 40dB 無変調	ダイヤル指針を 1400kHz に合わせる	CT402
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	CT401
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	IFT401 IFT402	S メータ = 最大	IF 調整 IFT401 にはコアが2個あり



4. 調整結果


   • 大きなズレはありませんでした。


   • FM ステレオセパレーションとキャリアリークは以下となりました。 良好な値です。



     項目	L	R	単位
     ステレオセパレーション (1kHz)	50	51	dB
     パイロット信号キャリアリーク	-66	-64	dB
     オーディオ出力偏差 (400Hz)	0	-0.03	dB




---

使ってみました

1. デザイン


   • オールド SONY デザインで、今でも格好良いです。 ダイヤルスケール外側や同調ツマミ外側の黒縁取りがデザインを引き締めています。


   • 分厚いシルバーのヘアラインアルミのフロントパネル、無垢アルミで重厚感のある同調ツマミなど、質感があります。


   • ダイヤルスケールやメータ部の表示が青緑色に浮き上がる癒し照明となっています。


   • 同調フィーリングは正に目的の周波数にピタリ決まる感じです。 同調ツマミは重過ぎず軽過ぎず、バックラッシュなども全く無いです。


   • ダイヤル指針は LED で、細く輝度の高い赤色ライン表示が格好良いです。 上下に2段表示となっており、下側の指針は常時点灯で、上側の指針は FM 放送局を受信した時に点灯します。 AM 受信では常に上下とも点灯します。


2. 操作スイッチ


   • [FUNCTION] ロータリスイッチで [FM STEREO] [FM MONO] [AM] を切り換えます。


   • [MUTING] [AFC] [HI-BLEND] [MULTIPATH] スイッチがあります。


   • [MULTIPATH] スイッチは押した時に S メータがマルチパスレベル表示となります。


3. リアパネル


   • FM アンテナ入力に F 端子があるので、雑音電波の混入をシッカリ防止できます。 この F 端子の突起部分が短いので、ワンタッチ F コネクタの使用に無理があります。


   • オーディオ出力は RCA 端子で [VARIABLE] [FIXED] があります。 [VARIABLE] 出力のレベルはすぐ隣にある [LEVEL ADJUST] ボリュームで調節します。


   • [FM DISCRI] 端子からは FM 検波出力が出ます。


4. 感度や音質


   • FM の感度と音質は良いです。 SONY らしいスキッとした良い音です。


   • AM はバーアンテナで良好に受信できます。 少しこもった普通の音です。


   • FM チューナとして満足度が高いです。 お奨めできます。


5. その他


   • 1974年としては高級機に近い値段ですが、回路的にはオーソドックスな作りです。 使う部品を高級機並みにしてあると言うことでしょう。 これが音質に貢献しています。


   • ST-4950 の消費電力は 19W ですが、照明用ランプだけで 5W×3個＝15W 食っています。 本当のチューナ部はたった 4W と言うことでしょうか。 フィラメントランプが廃れるのが理解できます。



---

仕様など

1. ドキュメント


   • ST-4950 Owner's Instruction Manual


   • ST-4950 Catalogue


   • ST-4950 Service Manual


   • ST-4950 Schematics


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   アンテナ端子	75Ω (F 端子) 300Ω
   実用感度 (IHF)	1.9μV
   S/N 比	stereo： 70dB mono： 75dB
   キャプチャレシオ	1.0dB
   選択度 (IF)	80dB
   イメージ妨害比	75dB
   IF 妨害比	100dB
   スプリアス妨害比	100dB
   歪率	mono： 0.15％（400Hz, 100% 変調) stereo： 0.3％（400Hz, メイン45%・サブ45%・パイロット10% 変調)
   ステレオセパレーション	45dB (400Hz) 45dB (1kHz)
   AM 受信部
   感度 (バーアンテナ)	48dB/m
   S/N 比	50dB
   総合
   電源電圧	AC100V, 50/60Hz
   消費電力	19W
   外形寸法	430(W)×170(H)×335(D)mm
   重量	7.7kg
   別売品	サイドウッド TAC-15 (1セット 2,800円)
   その他
   発売時期	1974年
   定価	69,800円




---
