SONY ST-5150D

SONY ST-5150D が到着

2024年3月17日、奈良県生駒郡の S さんより SONY ST-5150D の修理依頼品が到着しました。

昔、イイなぁ～と思ったマシンですが、手掛けるのは初めてです。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 使える状態で音も問題ないのですが、TUNING メータが少しずれたところで同調します。


   • 調整を中心に診ていただけないかなと思っております。


2. 外観


   • 製造シリアル番号は [200464] で、電源コードの製造マーキングより [1974年製造品] と判明しました。


   • 汚れなどはありますが、ノブやスイッチ、端子などはシッカリした状態を保持しています。


   • フロントパネルは綺麗です。 半世紀という年代物ですが状態は良いほうと思います。


   • F 端子付きですが長さが短く、簡易 F プラグがシッカリ差し込めず抜けてしまいます。


3. 電源 ON してチェック


   • 問題なく電源が入り、ランプ切れはないです。 ノブや各スイッチの動作は良好です。


   • FM 受信


     • [S メータ] の振れは正常そうですが、[T メータ] の指針をかなり右側にもっていかないと受信できません。


     • 音は良好で、[STEREO] ランプは点灯して音もステレオになっていますが、ステレオ感が弱いです。


   • AM 受信


     • 正常に受信できますが、周波数ズレがあり、指針を本来より低い周波数にしないと同調しません。



---

カバーを開けてみました

1. 良好な作り


   • かなりシッカリした作りです。 写真をクリックすると拡大写真を表示できます。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     SONY	CX0412	FM IF Amplifier
     	CX0431	FM Stereo Multiplex Demodulator
     	CX0451	AM Tuner



2. FM フロントエンド


   • 4連バリコンの以下構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mxer (FET)]→[IFT]→[TR]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部 (検波部を含む)


   • 以下の構成です。

     (FE)→[2連 CF]→[TR×2]→[2連 CF]→[TR]→[CX0412]→[レシオ検波]→(MPX)


   • [T メータ] [S メータ] 抽出もここで行います。


4. FM MPX 部

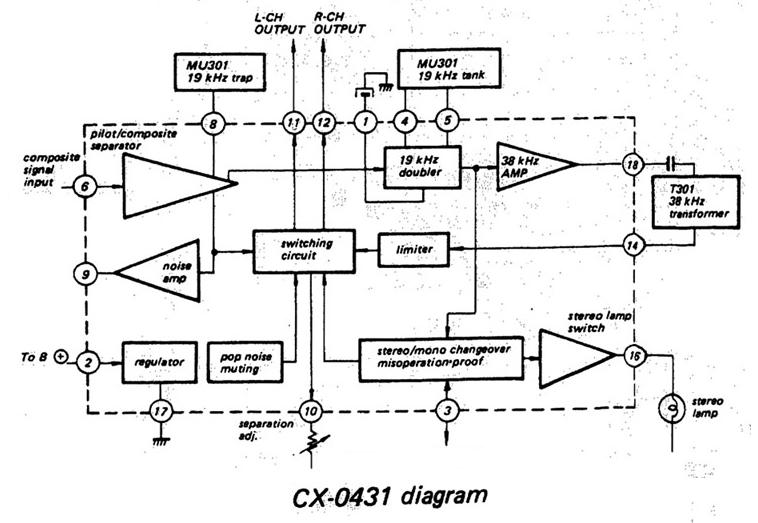

   • [CX0431] とタンクコイルで構成します。


   • PLL MPX ではなく、パイロット信号の 19kHz を2逓倍したスイッチング信号で L/R 分離する古典的な方式です。


5. AM 受信部


   • フロントエンドは2連バリコンです。 [CX0451] で全てを構成します。



---

リペア

1. FM 受信で、[T メータ] がセンタでは受信できない


   • レシオ検波がガタガタに調整ズレしていました。 特に [T201] の 1st 同調が大きく調整ズレして S カーブが崩れていました。


   • 再調整で直りました。


2. AM 受信で周波数ズレがある


   • トラッキングを再調整して直りました。 同時に感度も大きく上がりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



     VP	標準値	実測値	判定
     R413 右	+15V	+14.5V	〇



2. FM 受信部の調整



   手順	SSG出力	ST-5150D の設定	調整箇所	TP 及び調整値	備考
   1	-	FUCTION : FM AUTO STEREO MULTIPATH : OFF Hi-BLEND : OFF MUTING : OFF		-
   2	83MHz 90dB mono 1kHz	ダイヤル指針を 83MHz付近で 高調波歪率が最小に なる位置にする	T201 上コア	T メータ = センタ	同調点仮調整
   3	78MHz 90dB 無変調	ダイヤル指針を 78MHzに合わせる	L104	T メータ = センタ	OSC トラッキング調整 ダイヤルと指針を合わせるのが目的
   4	88MHz 90dB 無変調	ダイヤル指針を 88MHzに合わせる	CT104
   5	手順3～4を数回繰り返す
   6	78MHz 40dB 無変調	78MHz 受信	L101 L102 L103	S メータ = 最大	RF トラッキング調整
   7	88MHz 40dB 無変調	88MHz 受信	CT101 CT102 CT103
   8	手順6～7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	IFT101	S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1KHz		T201 下コア	オーディオ出力 = 高調波歪最小	レシオ検波調整
   11			T201 上コア	T メータ = センタ
   12	手順10～11を数回繰り返す
   13	83MHz 90dB stereo 1kHz L+R	83MHz 受信	IFT101	オーディオ出力 = 高調波歪最小	IF 歪補正 (stereo)
   14	83MHz　90dB stereo 1kHz R/L		RT401	オーディオ出力電圧 (L/R) = 最小	セパレーション調整
   15	83MHz 25dB mono 1kHz	83MHz 受信 MUTING : ON	RT201	MUTING = ON/OFF 閾	MUTING レベル調整
   16	83MHz 60dB 無変調	83MHz 受信	RT202	S メータ = 95%	S メータ調整



3. AM 受信部の調整



   手順	SSG出力	ST-5150D の設定	調整箇所	TP 及び調整値	備考
   1	-	FUNCTION : AM MUTING : OFF	-	-
   2	600kHz 40dB 無変調	ダイヤル指針を 600kHz に合わせる	T301	S メータ = 最大	OSC トラッキング調整 ダイヤルと指針を合わせるのが目的
   3	1400kHz 40dB 無変調	ダイヤル指針を 1400kHz に合わせる	CT302
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   6	1400kHz 40dB 無変調	1400kHz 受信	CT301
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	CFT301	S メータ = 最大	IF 調整



4. 調整結果


   • 再調整でスペック通りの性能に蘇りました。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	42	41	dB
     高調波歪率 (1kHz)	mono	0.15		%
     	stereo	0.16		%
     パイロット信号キャリアリーク	stereo	-54	-50	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	0	dB




---

使ってみました

1. デザイン


   • オールドスタイルのデザインとして、とてもイイです。 手元に置きたくなります。


   • [分厚いアルミのフロントパネル] [無垢アルミノブ] [アルミ調スイッチ] で素晴らしいです。


   • 緑っぽい照明が主体で素敵です。


   • 定価5万円ですが・・・


     • ST-5150D 発売時の 1974年の大学卒初任給は78,700円だったのです。


     • この頃の5万円は現在の貨幣価値に換算すると10万円を超えます。 準高級機だったのかも。


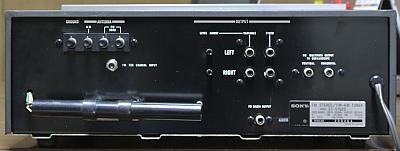

2. 端子類


   • FM アンテナ入力に F 端子があります。 妨害電波の混入を排除できます。


   • AM 受信はバーアンテナで括り付けです。


   • オーディオ出力は RCA 端子で FIX / VARIABLE 出力の2系統です。。


3. 受信性能＆音質


   • FM は4連バリコン相当なので、感度や妨害波排除能力は優れています。


   • FM はレシオ検波の素直な音質で、心地良い音が出ます。


   • AM の感度は良く、音も良いほうです。



---

仕様ほか

1. ドキュメント


   • ST-5150D 取扱説明書


   • ST-5150D 回路図


2. 仕様




3. 発売時情報



   発売時期	定価
   1974年	49,800円




---
