SONY ST-JX5 が到着

2026年1月29日、大阪市平野区の A さんより SONY ST-JX5 の修理依頼品が到着しました。 定価53,000円 です。

名機 SONY ST-J75 より後に開発された製品のため、使用 IC が新しく、性能もそれぼど変わらないと思います。間違いなく SONY ST-J55 よりは性能が上です。

程度＆動作チェック

修理依頼者のコメント
- SONY ST-JX5 の故障品を3台送ります。どれか1台の修理をお願いします。残った2台は寄贈します。
外観のチェック
- 届いたダンボール箱を開梱して最初に出てきたのが本機でした。これを修理依頼者に返却する1台にしました。
- 製造シリアル番号は [207717] で、電源コードの製造マーキングより [1981年製造品] とわかりました。

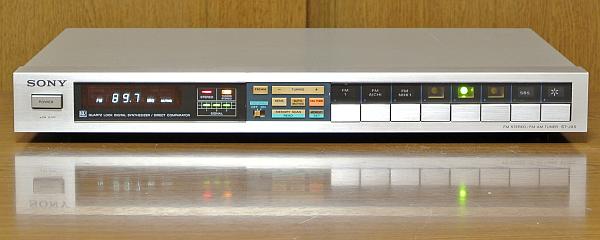

- フロントパネルは綺麗ですが、中央にある操作ボタンのプラスチックが黄ばんでいます。これはどうしようもなく放置です。
- 天板は全体的には綺麗ですが、ごく小さいポツポツとしたサビが出ています。これはどうしようもなく放置です。
- リアパネルや底板に汚れはありますが特に問題ないです。 RCA 端子には少し白いサビが出ています。
- プリセットボタン [4] [5] [6] の上にある局名表示でのラベルがありません。なくても動作には問題ないので放置です。
電源 ON してチェック
- 電源が入り、FLD 表示器の輝度は明るく新品同様で、各ボタン操作も正常です。
- [CAL TONE] ボタンで正常にテスト音が出ます。
- FM 受信
  - S メータがフルに触れ、[STEREO] ランプが点灯して、音が出ました。ほぼ正常です。
  - 電源 ON してからしばらくすると音がブリージング (音が揺れる) します。故障しています。
  - ブリージングと同期して [STEREO] [S メータ] の LED が一瞬暗くなります。
- AM 受信
  - 特に問題なく良好に受信できました。こちらは音のブリージングはありません。
カバーを開けてチェック
- 内部は綺麗で、基板にも明らかに劣化とわかる部品は見当たりません。
- FM MPX 以降のオーディオ信号通過の電解コンデンサには ELNA のオーディオクラス品が使われています。さすがです。

カバーを開けてみました

作りは良いです。写真をクリックすると拡大写真を表示できます。

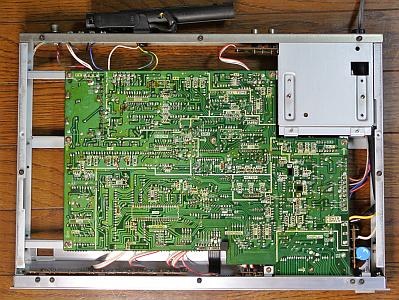

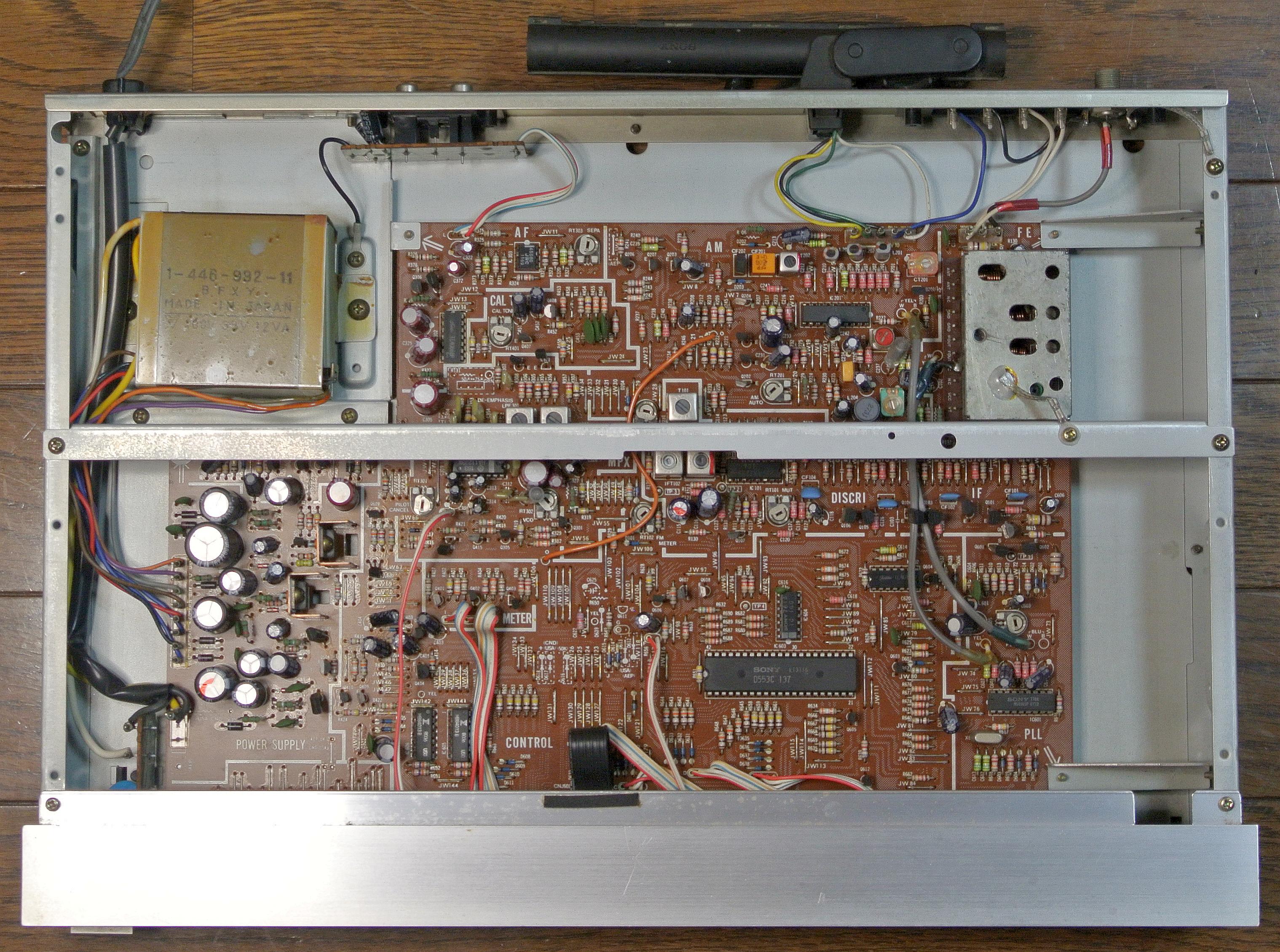

下の写真はそのまま上からと、底板を外して裏返して眺めたものです。筐体設計は巧妙で非常に良いです。

　
大きくは [チューナ基板] [フロントパネル基板] の2枚で構成します。電源トランスにはしっかり磁気シールドされています。
[チューナ基板] の固定はちょっと変わっていて、裏側から上側フレームにネジ留めしています。
- このため右の写真のように、底板を外すと [チューナ基板] の裏側が 100％見えるのでメンテナンスは楽です。

以下の IC を使用して合理化が図られています。

メーカ	IC	機能
HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
NEC	uPC4558C	High Performance Dual Operational Amplifier
NEC	uPD553C-137	MCU
SANYO	LA1235	FM IF System
SANYO	LA1245	AM Electronic Tuner
SONY	CX778A	PLL (MITSUBISHI M54969P と同じ)
SONY	CX761A	不揮発性メモリ
TOSHIBA	TC4066BP	Quad Bilateral Switch

FM フロントエンド
- 4連バリキャップ式で高性能です。以下の構成です。

  (ANT)→[同調]→[Dual Gate MOS-FET]→[同調]→[同調]→①→[Mixer (TR)]→[IFT]→(IF)
  [OSC 同調 (TR)]→①
FM IF ＆検波部
- 以下のシッカリした構成です。

  (FE)→[CF]→[TR×2 (差動)]→[CF]→[TR×2 (差動)]→[CF]→[TR×2 (差動)]→[CF]→[LA1235]^{[QR IFT]}→(MPX)
- FM 検波は [LA1235] を使ったクォードラチュア検波です。
MPX 部
- [HA11223W] を使った PLL MPX です。パイロットキャンセル回路があります。
AM 受信部
- AM フロントは2連バリキャップ式で、[LA1245] で全てを構成します。
プリセットメモリ
- 不揮発性メモリ [CX761A] でプリセットを記憶します。このため、電源消失しても記憶は消えません。

リペア (その1)：FM 受信で音がブリージングする

調査と原因
- 最初、電源回路の出力電圧の異常を疑って電圧＆リップル測定しましたが、各電圧は正常でした。
- VT 電圧が揺れていないかチェックしましたが、これも正常でした。
- FM 同調点電圧を測定すると 0.733V ありました。
  - ここは 0±20mV が調整目標値なので全然ダメです。おそらく、これが原因です。
修理
- [IFT101] を調整して TP1～TP2 間電圧 = 0V にしたら直りました。
- ブリージングのない綺麗な安定した音が出るようになりました。

リペア (その2)：その他

フロントパネルの清掃
- フロントパネルにある透明板の内外の汚れが気になります。
  - フロントパネルを取り外して、プロ用のクリーナ液のリンレイ newプロインパクト中性でクリーニングしました。
  - 各種表示が美しくなりました。透明板の内側にスス状のゴミが綺麗に除去できたからです。
- その他の部分もできるだけクリーニングしました。
天板の清掃
- プロ用のクリーナ液のリンレイ newプロインパクト中性でクリーニングしました。
- あまり変わりませんでしたが、拭き取ったウェスが黄色くなったのが気にかかります。タバコのヤニ？
RCA 端子のサビ取り
- RCA 端子台を一旦取り外し、ピカール液でマイクロ研磨しました。ピカピカになって新品に近くなりました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電圧チェックポイント (VP)

VP	標準値	実測値	判定	備考
JW68 (Q501-E)	+15.5V	+15.5V	〇	アナログ系
JW151 (Q502-E)	+5.2V	+5.11V	〇	デジタル系
JW152 (Q503-E)	-5.2V	-5.09V	〇	アナログ系
JW69 (Q504-E)	+30.5V	+31.2V	〇	VT 電圧の元電源
JW49 (Q505-E)	-30.5V	-30.8V	〇	FLD

FM 受信部の調整

手順	SSG出力	ST-JX5 の設定	調整箇所	TP 及び調整値	備考
1	-	FM/AM : FM SENS : OFF MUTING : ON CAL TONE : OFF	-	-
2	83MHz 90dB 無変調	83MHz 受信	IFT101	TP1～TP2 間電圧 = 0±20mV	同調点(仮)調整
3	-	76MHz 受信	RT601	TP5 電圧 = 1.8±0.1V	PLL 調整
4	-	90MHz 受信	[フロントエンド] L7	[フロントエンド] VT 電圧 = 21.0V	OSC トラッキング調整
5	-	76MHz 受信	-	[フロントエンド] VT 電圧 = 3.0±0.5V (確認のみ)	OSC トラッキング調整
6	83MHz 30dB 無変調	83MHz 受信	[フロントエンド] L2 TC1 TC2	R128(前) 電圧 = 最大 R128 は RT102 の右	RF トラッキング調整
7	83MHz 30dB 無変調		[フロントエンド] T1	R128(前) 電圧 = 最大 R128 は RT102 の右	IF 調整
8	83MHz 90dB mono 1kHz		IFT102	オーディオ出力 = 高調波歪最小	QR 検波調整
9	83MHz 90dB mono 1kHz		IFT101	TP1～TP2 間電圧 = 0V
10	手順8～9を数回繰り返す
11	83MHz 90dB stereo 1kHz L+R	83MHz 受信	RT302	以下の [VCO 調整手順] を参照	MPX VCO 調整
12			[フロントエンド] T1	オーディオ出力 = 高調波歪最小	歪調整 ±90度の範囲で調整
13			RT301	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
14	83MHz 90dB stereo 1kHz R/L		RT303	オーディオ出力 (L/R) = 最小	セパレーション調整
15	83MHz 20dB mono 1kHz		RT101	MUTING = ON/OFF 閾	MUTING レベル調整
16	83MHz 20dB 無変調		RT102	S = 最初の1ドットが半点灯	S メータ調整
17	83MHz 90dB stereo 1kHz L+R		LPF301	オーディオ出力 (L) = 38kHz 成分最小	SUB キャリアリーク調整
18	83MHz 90dB stereo 1kHz L+R		LPF351	オーディオ出力 (R) = 38kHz 成分最小	SUB キャリアリーク調整
19	83MHz 90dB mono 400Hz		-	オーディオ出力 = 記録	CAL TONE 調整
20	83MHz 90dB mono 400Hz	83MHz 受信 CAL TONE : ON	RT401	オーディオ出力 = 手順19の -6dB	CAL TONE 調整

VCO 調整手順

手順	備考
1	RT302 を反時計方向に回し切る
2	RT302 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	RT302 を時計方向に回し切る
4	RT302 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
5	RT302 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

[R203] は [CT201] の下にある。 [JW28] は [T101] の左にある。

手順	SSG出力	ST-JX5 の設定	調整箇所	TP 及び調整値	備考
1	-	FM/AM : AM SENS : OFF	-	-
2	-	522kHz 受信	T201	R203(前) 電圧 = 1.5V	OSC トラッキング調整
3	-	1602kHz 受信	CT202	R203(前) 電圧 = 22.0V
4	手順2～3を数回繰り返す
5	603kHz 40dB 無変調	603kHz 受信	バーアンテナ	JW28 電圧 = 最大	RF トラッキング調整
6	1404kHz 40dB 無変調	1404kHz 受信	CT201	JW28 電圧 = 最大
7	手順5～6を数回繰り返す
8	999kHz 40dB 無変調	999kHz 受信	T202	JW28 電圧 = 最大	IF 調整

調整結果

FM 受信

FM 同調点電圧が 0.733V と大きく調整ズレしていました。再調整で規定内に入りました。
FM フロントエンドのトラッキング調整で少し感度が上がりました。
再調整でステレオセパレーションが上がり解像度の良い音になりました。

高調波歪率は IF Band の Wide/Narrow 切換のない高選択度チューナとしては優秀な性能です。

項目	stereo/mono	L	R	単位
ステレオセパレーション	stereo	55	53	dB
高調波歪率 (1kHz)	mono	0.098		%
高調波歪率 (1kHz)	stereo	0.10		%
パイロット信号キャリアリーク	stereo	-60	-60	dB
オーディオ出力レベル偏差 (1kHz)	mono	0	-0.23	dB
CAL TONE	mono	398		Hz
CAL TONE	mono	-6.0		dB

AM 受信
- 調整ズレはほぼありませんでした。 1400kHz 付近の感度は再調整で少し上がりました。

使ってみました

修理＆再調整が終わって
- ST-JX5 は初めて手掛けましたが、かなり良好な作りに驚きました。こういう機種があったのですね。
- 修理というより調整だけで直りました。こういう意味では状態は良かったです。
- 作業前に、作りが非常に良いので音も良さそうな予感がしました。再調整が終わってこの直感は正しいとわかりました。
デザイン
- ともかく高さが低いです。 55mm しかなく薄い感があります。
- 手に持つとズッシリ感があります。中身はギッシリ。
- フロントパネルのデザインは所謂 SONY デザインで非常に良好です。
- フロントパネル中央にある操作ボタンがプラスチックで、ここがやや安っぽいです。
  - また、この操作ボタンは電卓のキーのようなタッチで高級感はないです。
- [POWER] と [1]～[8] のプリセットボタンのトップはアルミ製で高級感あります。
- FLD 表示で周波数表示などがクッキリです。この頃の FLD は寿命の長いものが使われています。
リアパネルの端子
- FM アンテナ端子はマトモな F 端子です。妨害電波の混入を回避できます。
- AM アンテナはバーアンテナです。方向などが若干設定できます。
- アンテナターミナル端子には [FM 300Ω] [AM] があります。
- オーディオ出力は1系統で RCA 端子です。
[SENS] ボタン
- ST-JX5 には [SENS] という一般のチューナにはない、見慣れないボタンがあります。
  - カタログの説明を読むと、いかにも感度アップして受信するモードと勘違いする記述になっています。
  - 実際には、感度がアップする訳ではなく、音質を犠牲にする代わりに雑音を減らす機能です。
  - 「S/N が上がる」を「感度が上がる」かのように巧みに説明しているだけです。
  - ですから、この機能は使わないほうが吉です。
- FM 受信時に ON にすると、表示器に [DISTANT] という表示が出て音がハイブレンドされます。
  - ハイブレンドすると高域の雑音が減りますが、ステレオセパレーションは悪くなります。
  - 放送を良好に受信できている場合は [SENS] = ON にすべきではありません。セパレーションが悪くなります。
- AM 受信時に ON にすると、表示器に [DISTANT] という表示が出て音がハイカットされます。
  - ハイカットすると高域の雑音が減りますが、高域の音が出なくなります。
  - トーンコントロールだと思って、聴きやすいと思う [SENS] ポジションで使えば良いと思います。
名機 ST-J75 との比較
- FM フロントエンドのバリキャップ数
  - ST-J75 は5連、ST-JX5 が4連と劣るように見えますが、そもそも4連あれば性能的に十分です。
  - 従って ST-JX5 でも遜色ない高周波性能です。感度も良いです。
- FM IF 回路
  - ST-J75 と ST-JX5 はほぼ同じ回路です。
  - FM IF System IC は ST-J75 が [LA1231]、ST-JX5 が [LA1235] と、ST-JX5 のほうが上です。
- FM 検波回路
  - ST-J75 がレシオ検波、ST-JX5 がクォードラチュア検波と、音質的には ST-J75 のほうが上です。
  - しかし、ST-JX5 は音質チューニングされているようでクォードラチュア検波にも関わらず良い音です。
  - 音に鋭さも感じます。この辺り、SONY は音作りが上手いです。
- FM MPX 回路
  - ST-J75 も ST-JX5 も MPX IC は [HA11223W] で同じです。回路構成も同じです。ここは差がありません。
- AM 受信回路
  - ST-J75 も ST-JX5 も受信 IC は [LA1245] で同じです。回路構成も同じです。ここは差がありません。
- 総合して
  - ST-JX5 は名機 JT-J75 に比べて受信性能も音質も遜色ない素晴らしい機種とわかりました。
  - 差があるとすれば検波方式だけですが、ST-JX5 でも音質チューニングされているので良い音です。
  - 筆者が ST-JX5 を手掛けるのは初めてで、このような優秀機があったことに驚きました。
受信性能と音質
- FM の感度が良く、妨害電波排除能力も良いです。
- FM の音質は良いです。音に解像度がありクリアな音です。
- AM の感度も音質もなかなか良好です。

仕様など

ドキュメント

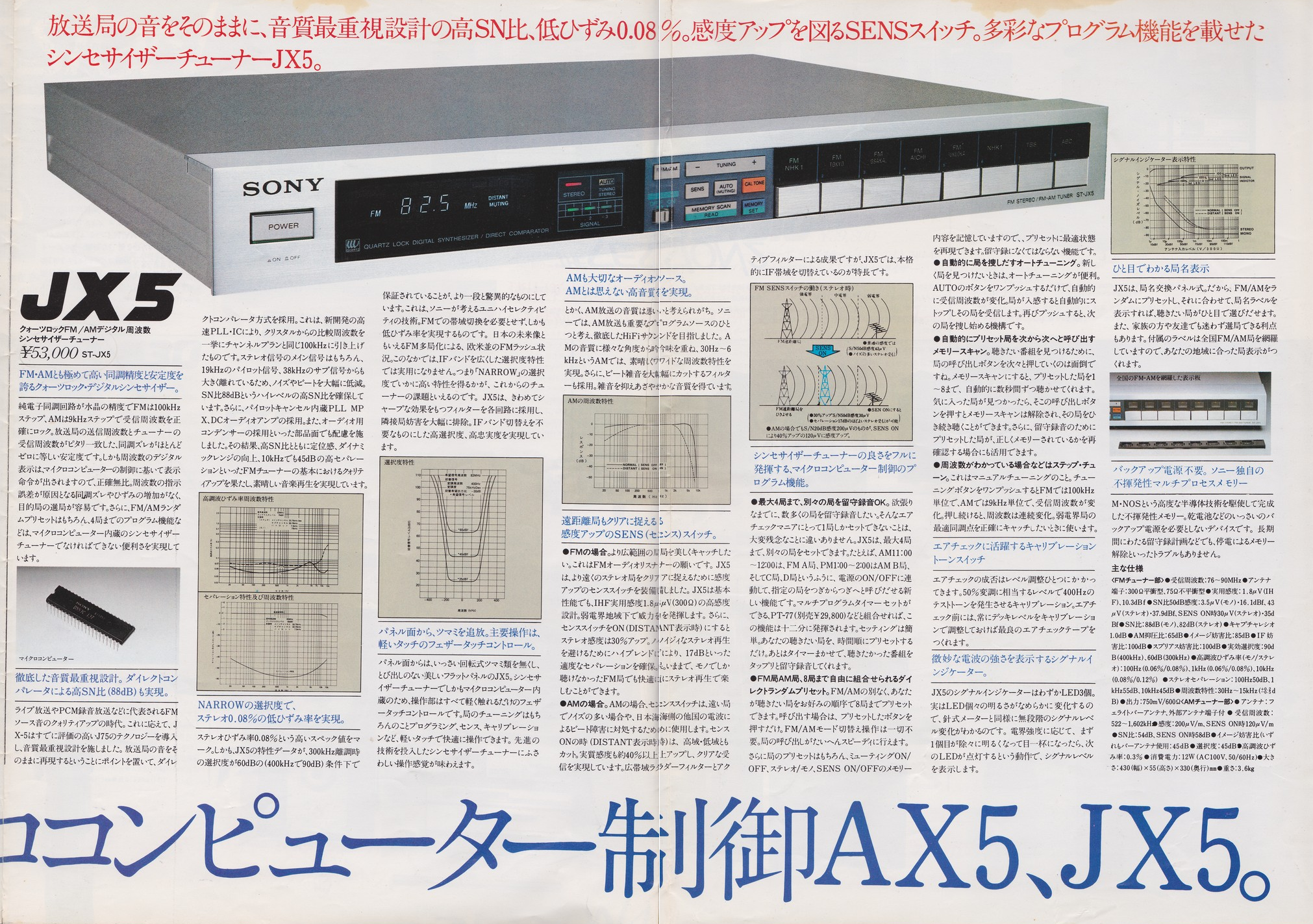

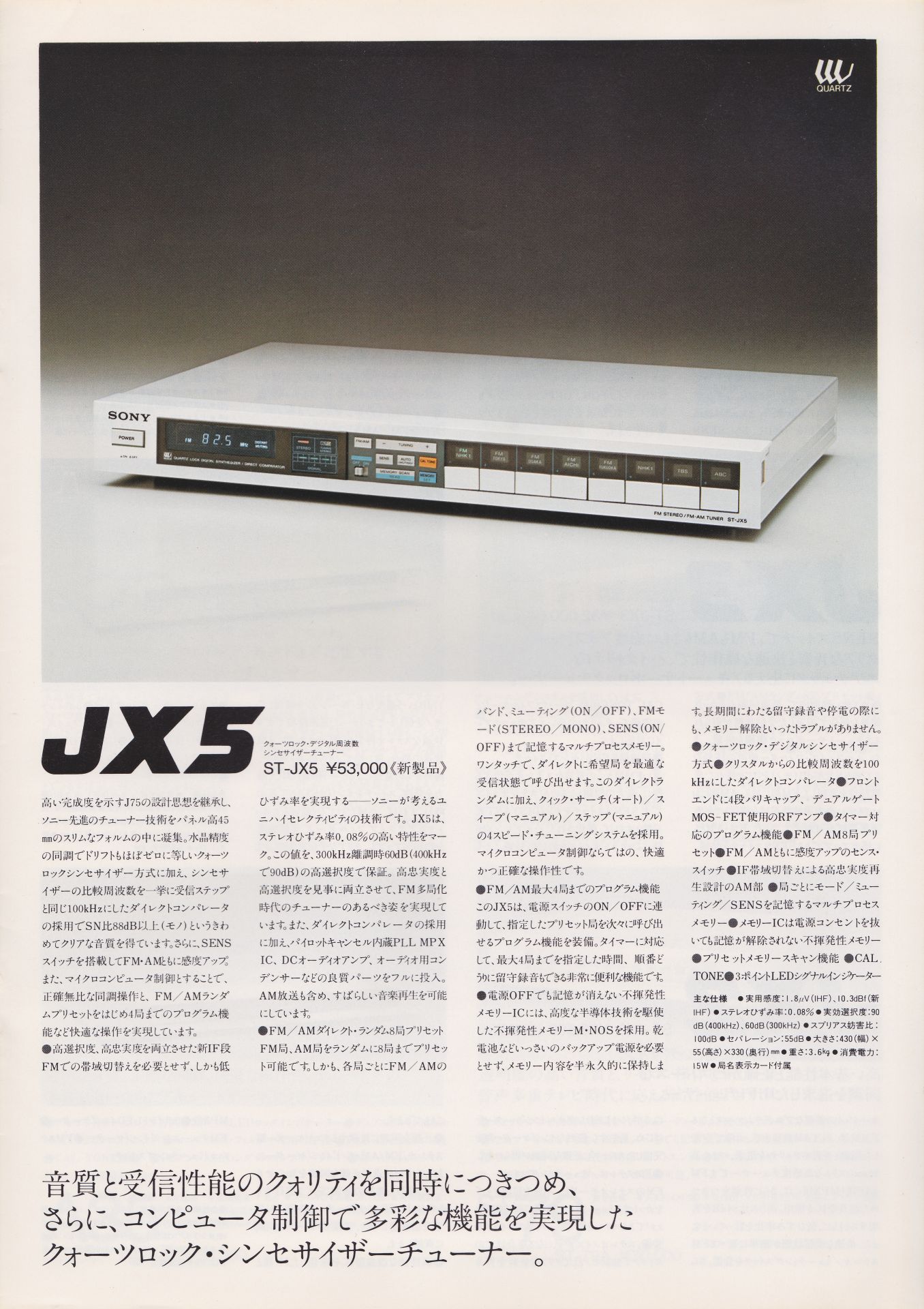

- ST-JX5 カタログ (その1)
- ST-JX5 カタログ (その2)
- ST-JX5 Service Manual ・・・輸出用 ST-JX5 用で参考、AM 受信部がない

仕様

FM 受信部
受信周波数範囲	76～90MHz
アンテナ端子	300Ω平衡 / 75Ω不平衡
実用感度 (300Ω)	1.8uV (IHF) / 10.3dBf
S/N 50dB 感度 (300Ω)	mono : 3.5uV/16.1dBf stereo 43uV/35dBf
S/N 比	mono : 88dB stereo : 82dB
キャプチャーレシオ	1.0dB
AM 抑圧比	65dB
イメージ妨害比	85dB
IF 妨害比	100dB
スプリアス妨害比	100dB
実効選択度	90dB (400kHz) 60dB (300kHz)
高調波歪率 (mono/stereo)	100Hz : 0.06%/0.08% 1kHz : 0.06%/0.08% 10kHz : 0.08%/0.12%
ステレオセパレーション	100Hz : 50dB 1kHz : 55dB 10kHz : 45dB
周波数特性	30Hz～12.5kHz +0.2dB -0.5dB
出力	750mV/600Ω
AM 受信部
受信周波数範囲	522～1602kHz
アンテナ	フェライトバーアンテナ、外部アンテナ端子付
感度 (バーアンテナ)	200uV/m SENS ON 時 120uV/m
イメージ妨害比 (バーアンテナ)	45dB
選択度	45dB
高調波歪率	0.3%
総合
電源電圧	AC100V, 50/60Hz
消費電力	12W
外形寸法	430(W)×55(H)×330(D)mm
重量	3.6kg
その他
発売	1981年
定価	53,000円
