SONY ST-S333ESA (3号機)

SONY ST-S333ESA (3号機) が到着

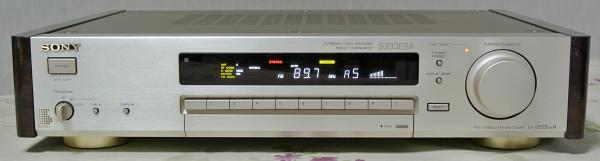

2022年3月26日、宮城県名取市の S さんより SONY ST-S333ESA の修理依頼品が送られてきました。 写真は修理完了後です。

---

到着した状態のまま、状態チェック

1. 依頼者のコメント


   • 1ヵ月程前からシグナルの振れ方が弱く気になっていましたが、数日前に突然 FM の受信が出来なくなりました。


   • FUSE 抵抗に断線は確認出来ませんでしたが、何本かの抵抗に 20～50% アップの抵抗値が確認出来ました。


   • 各電源電圧はほぼ正常と思われます。


2. 外観


   • キズはほんの僅かで気にならず、全体にかなり綺麗な逸品です。


   • 製造シリアル番号は [200990] です。


3. 電源 ON にて確認


   • 電源は問題なく入り、ディスプレイの輝度は新品同様です。 各ボタンやノブの操作は正常です。


   • FM は全く受信せず、S メータが振れず、局間ノイズも出ません。 完全に故障しています。


   • AM は問題なく受信でき、S メータも振れます。 感度と音が良いです。


4. カバーを開けて内部をチェック


   • 内部に薄っすらと綿ボコリが溜まっていました。


   • 内部をいじった形跡があります。 C605 が [0.1F/5.5V]→[0.22F/5.5V] に交換されていました。


   • 使用 IC のロット番号より、この ST-S333ESA は1991年製と判明しました。 電源ケーブルの製造マーキングも1991年でした。


5. その他


   • [AM ループアンテナ] が添付されなかったので、AM は完全調整できません。


   • AM は一般的な調整だけにします。



---

リペア

1. 電源電圧チェック


   • 特に問題なく良好です。



   VP	表示電圧	標準電圧	実測電圧	判定	備考
   JW88	+30V	+30.9V	+28.8V	〇	PLL
   JW89	+15V	+16.3V	+15.0V	〇	AUDIO
   JW145	-17V	-17.5V	-17.4V	〇	FL
   JW213	+13V	+13.6V	+13.3V	〇	DIGITAL
   JW220	+5V	+5.6V	+5.6V	〇	DIGITAL



2. FUSE 抵抗のチェック


   • 許容範囲を±20%として、判定が×の抵抗を交換しました。 下の写真が劣化した抵抗です。




   回路	部品番号	標準値 (Ω)	実測値 (Ω)	判定	対策
   FM FRONT END	R119	100	109	〇
   WOIS	R203	10	9.9	〇
   	R207	10	10.1	〇
   	R211	10	10.0	〇
   	R227	10	10.1	〇
   IF	R259	100	116	〇
   DET	R274	10	10.2	〇
   	R279	220	178	〇
   	R292	100	118	〇
   MPX	R301	10	10.5	〇
   	R327	47	53.6	〇
   AM	R403	220	340	×	220Ωに交換
   	R410	150	188	×	150Ωに交換
   PLL	R511	220	240	〇
   	R516	180	257	×	180Ωに交換
   CONTROL	R626	47	55.6	〇
   POWER SUPPLY	R910	22	25.8	〇
   	R921	220	275	×	220Ωに交換
   	R931	180	229	〇



3. FM が全く受信できない ・・・ トラブルシューティングと対策


   1. VT 電圧は正常に変化しました。


   2. [FM フロントエンド]→[IF 増幅]→[LA1235] と順にオシロスコープで波形を観測しました。


      • LA1235 の入力までは波形が正常でした。


      • なのに、LA1235 の出力が出ていない。


      • こうなると、LA1235 故障の可能性が高いです。


   3. IC251 LA1235 を ICソケット化してから交換しました。


      • 結果、正常に FM を stereo で受信するようになりました。

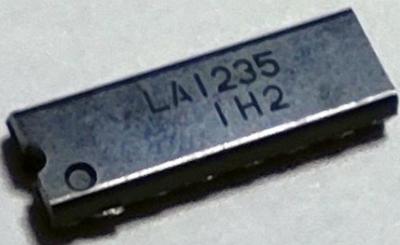

      • 原因は間違いなく、右の写真の LA1235 の故障です。


      • 基板へのダメージを最小限にするため、故障 LA1235 はリードを切断してから取り除きました。


      • 参考ですが、IC にプリントされている [1H2] の最初の [1] が1991年製造ロットを示します。


4. FM の再調整を開始したところ、FM フロントエンドの CT103 トリマコンデンサの調整が決まらない


   • CT103 を最適位置に合わしても [しばらくするとズレる] [振動を与えるとズレる] のです。


   • これは CT103 の劣化です。 CT101, CT102 と合わせて3個のトリマコンデンサを一斉交換して直りました。


   • 右の写真は不良だったトリマコンデンサです。 経験上、このタイプのトリマコンデンサの劣化は多いです。


   • 高信頼の [murata セラミック型トリマコンデンサ 10PF] と交換しました。


5. 再調整


   • ST-S333ESA (1号機) に記載の調整手順にて再調整しました。


   • 再調整後は特に問題はなく、良い数値です。 ステレオ時の高調波歪率は 0.015% (WIDE 1kHz) でした。



     項目	IF BAND	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	62	72	dB
     	NARROW	53	63	dB
     パイロット信号キャリアリーク	WIDE	-71	-75	dB
     オーディオ出力レベル偏差 (mono)		0	+0.24	dB
     CAL TONE 信号		398.4		Hz
     		-5.7	-5.7	dB




---

使ってみました

1. 全体的にゴールド基調のデザイン


   • フロントパネルはアルミ材で、ヘアライン仕上げです。


   • サイドウッドは鏡面仕上げでラウンド加工されています。


2. FM 受信


   • 感度も S/N も一級品です。 微弱電波もしっかり捉えます。


   • 解像度がある素晴らしい音。 現代の安物チューナーとは全く異次元の音です。


3. AM 受信


   • 感度は良いです。 ループアンテナでしっかり入感します。



---
