SONY ST-S333ESG (4号機)

SONY ST-S333ESG (4号機) が到着

2022年4月13日、福岡県築上郡の O さんより SONY ST-S333ESG の修理依頼品が送られてきました。

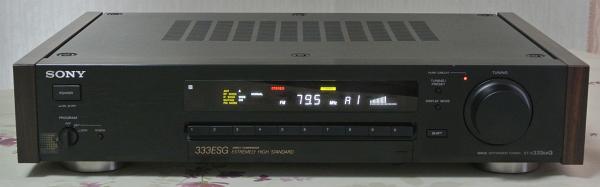

この写真は到着直後に撮影したもので、60dB 入力で S メータの振れが1レベルほど少ないようです。

---

到着した状態のまま、状態チェック

1. 依頼者のコメント


   • 感度が急激に下がっています。


     • この1～2ヶ月メーターのインジケータが赤色を示さなくなってきて、感度低下なのかと思うようになりました。


     • しかし、日常 FM を楽しむ分には問題を感じていませんでした。


   • プリセットは、ほぼ毎日スイッチを入れているので保持できていますが、長期間保持できるのか不明です。


   • これから先も使用していきたいので、修理・調整をお願いします。


2. 外観


   • [PURE CIRCUIT] ランプの上辺りでフロントパネルにポチッと1箇所キズがありますが、全体的にはかなり綺麗な逸品です。


   • 製造シリアル番号は [207277] です。


3. 電源 ON にて確認


   • 電源は問題なく入り、ディスプレイの輝度は新品同様です。 各ボタンやノブの操作は正常です。


   • FM は問題なく受信でき、感度が低下しているようには感じません。 S メータの振れはやや低いようです。


   • AM は問題なく受信でき、S メータも振れます。 感度が良いです。


4. カバーを開けて内部をチェック


   • 内部に薄っすらと細かいゴミが溜まっていますが、少量です。


   • 使用 IC のロット番号より、この ST-S333ESG は1990年製と判明しました。 電源コードの製造マーキングも1990年でした。


5. その他


   • [AM ループアンテナ] が添付されなかったので、AM は完全調整できません。


   • AM は一般的な調整だけにします。



---

リペア

1. 電源電圧チェック


   • 特に問題なく良好です。



   VP	表示電圧	標準電圧	実測電圧	判定	備考
   JW88	+30V	+30.9V	+30.2V	〇	PLL
   JW89	+15V	+16.3V	+15.0V	〇	AUDIO
   JW145	-17V	-17.5V	-17.9V	〇	FL
   JW213	+13V	+13.6V	+13.4V	〇	DIGITAL
   JW220	+5V	+5.6V	+5.7V	〇	DIGITAL



2. FUSE 抵抗のチェック


   • 特に問題なく良好です。 ただし、FUSE 抵抗の多くが普通のカーボン抵抗になっています。


   • 裏面の半田状態を見ましたが、誰かが交換したのではなく、製造時からのようです。



   回路	部品番号	標準値 (Ω)	実測値 (Ω)	判定	備考
   FM FRONT END	R119	100	99.1	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   WOIS	R203	10	9.7	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R207	10	10.0	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R211	10	10.0	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R227	10	10.0	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   IF	R259	100	99.0	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   DET	R274	10	10.0	〇
   	R279	100	83.7	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W (ST-S333ESG：100Ω / ST-S333ESA：220Ω)
   	R292	100	102.2	〇
   MPX	R301	10	9.9	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R327	47	49.1	〇
   AM	R403	220	218.4	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R410	150	150.5	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   PLL	R511	220	218.2	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   	R516	180	179.2	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   CONTROL	R626	47	46.8	〇	FUSE 抵抗ではなく、普通のカーボン抵抗 1/2W
   POWER SUPPLY	R910	22	23.0	〇
   	R921	220	227.5	〇
   	R931	180	181.4	〇



3. 感度が急激に下がっている (依頼者の表現)


   • 1レベルほど S メータの振れは少ないようですが、IC の劣化ではなさそうです。


   • 念のため、S メータで使っている電解コンデンサと抵抗を交換してから、再調整で S メータの振れは改善しました。


4. プリセット保持期間不明


   • プリセット保持期間の試験には1ヶ月以上かかるので、新品の [1F/5.5V] 電気二重層コンデンサと交換しました。


   • 0.1F → 1F と10倍の容量になったので、10倍の10ヶ月メモリ保持できるかも。 実際には自己放電もあるので数ヶ月でしょう。


5. 交換部品

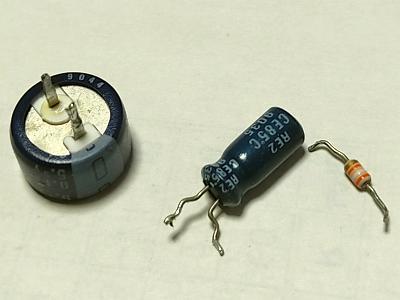

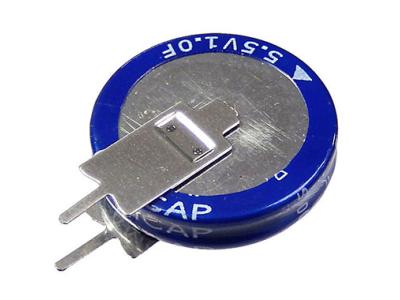

   • 下の左側写真が交換した部品 (元付いていたもの) で、右側写真が新しく取り付けた電気二重層コンデンサです。


   • 新しい電気二重層コンデンサはタブ付の縦型としました。 元のものより形状が大きいので、縦型でないと実装できません。

     　


6. 基板内のアースバーおよび端子の半田付け補修


   • SONY ST-S333ES シリーズにはグランドライン補強のための銅板でできたアースバーが取り付けられています。


     • グランドラインのインピーダンスが下がる、とても良好な素晴らしい作りと言えます。


     • ところが問題があって、経年変化でアースバーの半田付け部分にクラックが発生するのです。


     • クラックが発生すると動作が不安定になりやすいです。 ST-S333ES シリーズの持病です。


     • アースバー以外に、アンテナ端子や RCA 端子の半田付け部分にもクラックが発生しやすいです。


   • 本機でも半田クラックが5か所発生していることが確認できました。


     • 製造から32年も経過しているので、ある意味、仕方ないです。


     • 不安定動作を予防するため、アースバーおよび端子類の半田付け部分の全部を補修半田付けしました。


7. 再調整


   • ST-S333ESG (1号機) に記載の調整手順にて再調整しました。


   • 再調整後は特に問題はなく、良い数値です。 ステレオ時の高調波歪率は 0.03% (WIDE 1kHz) でした。



     項目	IF BAND	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	58	61	dB
     	NARROW	59	58	dB
     パイロット信号キャリアリーク	WIDE	-73	-73	dB
     オーディオ出力レベル偏差 (mono)		0	+0.24	dB
     CAL TONE 信号		430.7		Hz
     		-4.5	-4.5	dB




---

使ってみました

1. 全体的にブラック基調のデザイン


   • フロントパネルはアルミ材で、ヘアライン仕上げです。


   • サイドウッド付で高級感を醸し出しています。


2. FM 受信


   • 感度も S/N も一級品です。 微弱電波もしっかり捉えます。


   • 解像度がある素晴らしい音。 現代の安物チューナーとは全く異次元の音です。


3. AM 受信


   • 感度は良いです。 ループアンテナでしっかり入感します。



---
