SONY ST-A5

SONY ST-A5 をゲット！

2013年5月23日、 SONY ST-A5 の中古を税込1,000円で入手しました。 FM 専用機 です。 定価は39,800円です。

7連 CG バリコン というのが最大の特長で、これ以外の性能は如何に？？？と思っての入手です。 値段はエントリークラスですからね・・・

同時期に販売されていた ST-A シリーズモデルは5機種でした。 ST-A2 と ST-A1 という型番のチューナはなかったようです。

• ST-A7B は別格です。 高級機です。


• ST-A6B は中級機です。


• ST-A5 のフロントエンドは ST-A6B と同一で、それ以外もそれほど差がなく、値段はエントリークラスです。 ST-A5 は戦略機種 だったようです。


• ST-A4, ST-A3 は本当のエントリークラスです。



  機種	受信バンド	FM バリコン数	値段	発売時期
  ST-A7B	FM/AM	5連 CG バリコン	158,000円	1976年11月
  ST-A6B	FM 専用	7連 CG バリコン	49,800円	1977年9月
  ST-A5	FM 専用	7連 CG バリコン	39,800円	1977年9月
  ST-A4	FM/AM	3連バリコン	35,800円	1977年9月
  ST-A3	FM/AM	3連バリコン	32,000円	1976年10月



• ST-A5 が SONY 最後のバリコン式チューナ という記念すべきモデルです。 1年後の1978年10月にシンセサイザー式チューナの ST-J88 と ST-J60 を発売して、アッサリとバリコン式を捨てました。 他社がしばらくはバリコン式とシンセサイザー式を平行して製造・販売していた（シンセサイザー式の性能に自信が持てなかった？）のと比べると、凄まじく変わり身が速かったです。



---

入手時状態でチェック

1. 外観は良好で綺麗です。 かなり当りの個体です。


   • フロントパネルの T メータの上のエッジにポツッとした当てキズがあります。 キズはこれだけなので少々残念です。


   • 同調ツマミや各スイッチは無傷で綺麗です。


   • リアパネルの端子も綺麗です。


2. 電源を入れてチェック


   • 正常に電源が入り、ランプ切れはありません。


   • FM 受信しますが、ダイヤスルケールと指針の周波数ズレが +0.1MHz 程度あります。 (80.0MHz が 80.1MHz で受信)


   • 電源 ON からしばらくは正常にステレオ受信していましたが、10分くらいで [STEREO] ランプがフリッカして音が断続的になりました。



---

カバーを開けてみました

1. 基板の作りは良いです。 フロントエンドの豪華さに比べて、メイン基板は小さいです。 写真をクリックすると拡大写真を表示できます。


   • 照明および表示ランプはフィラメントランプです。


     • ダイヤルスケールにパイロット型×3個


     • S と T メータにヒューズ型を各1個ずつ


     • [STEREO] [SELECTIVITY] [MUTING] ランプは麦球です。 ランプ切れしたら LED に交換したほうがよいです。


   • 底板部分に点検用蓋板があり、メンテナンス性が良いです。


   • この ST-A5 は MADE IN JAPAN です！！！


   • 使用 IC のロット番号より、この ST-A5 は1977年製と判明しました。 電源ケーブルの製造マーキングも1977年でした。



     メーカ	IC	機能
     HITACHI	HA1196	FM PLL MPX
     SANYO	LA1230	FM IF System

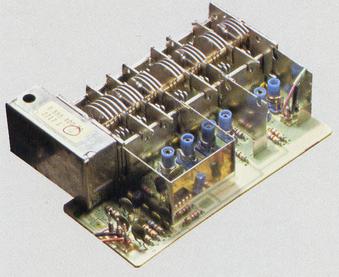

2. フロントエンド部は7連バリコン式で、トラッキング調整できます。


   • 構成は以下です。

     (ANT)→[RF 同調]→[RF 同調]→[Dual Gate FET]→[RF 同調]→[RF 同調]→[RF 同調]→[RF 同調]→[ミキサ (Dual Gate FET)]←[OSC 同調 (TR)]


   • 精度の良い高級な CG バリコンが使われています。


   • OSC 回路は独立したシールドボックスに入っています。 このため、詳細が判りません。


3. IF 部は以下の構成です。


   • NORMAL/NARROW はメカニカルスイッチで切り換えます。


     • [IFT201] は NORMAL IFT で、[RT201] は NORMAL IF LEVEL です。


     • [IFT202] はクォードラチュア検波用 IFT です。


     • [IFT203] [IFT204] はレシオ検波用 IFT です。


   • NORMAL 時

     (FE)→[CF]→[Q201(TR)]→[Q202(TR)]→ [IFT201]→[RT201]→[D202] →[LA1230]→[IFT202]→[Q203(TR)]→[Q204(TR)]→[IFT203]→[IFT204]


   • NARROW 時

     (FE)→[CF]→[Q201(TR)]→[Q202(TR)]→ [CF]→[CF]→[D201] →[LA1230]→[IFT202]→[Q203(TR)]→[Q204(TR)]→[IFT203]→[IFT204]


   • S メータは LA1230 で駆動します。


4. FM 検波方式は広帯域レシオ検波です。


   • T メータはレシオ検波出力で駆動します。


5. FM MPX 部は [HA1196] で構成します。


   • MPX の後段に高級そうなキャリアリークフィルタが入っています。


6. オーディオ出力部にリレーによる本格的な MUTING 回路が組み込まれています。



---

上位機種 ST-A6B と比較

• ST-A5 (39,800円) の上位機種は ST-A6B (49,800円) です。 1万円の差があります。


• ST-A5 のメイン基板より ST-A6B のメイン基板のほうが大きいです。 ST-A6B には部品がゆったり実装されており、実装密度が低いです。 ST-A5 には部品が密集して実装されています。 結局、部品点数はほぼ同じです。


• メーカ発表の性能スペックはどちらもほぼ同じです。


• 1万円の差は何か比べてみました。 比較結果は以下です。



  比較項目	ST-A6B	ST-A5	備考
  アンテナ端子	F 端子/300Ω端子	F 端子/300Ω端子	同一
  フロントエンド	7連 CG バリコン	7連 CG バリコン	同一
  IF	CF×4＋LA1230	CF×3＋IFT＋LA1230	ST-A5 のほうが優秀
  IF BAND	NORMAL/NARROW	NORMAL/NARROW	－
  検波	レシオ検波	レシオ検波	同一
  MPX	LA3350	HA1196	性能は変わらない
  セパレーション調整	NORMAL/NARROW 別々に調整可能	NORMAL だけ調整可能	ST-A6B のほうが優秀
  キャリアリーク LPF	LC 型	LC 型	同一
  AF 回路	レベル調整可能	レベル調整不可	ほぼ同一
  オーディオ出力	FIXED/VARIABLE	FIXED のみ	－
  S メータ	専用 IF 回路にて駆動	LA1230 にて駆動	ST-A6B のほうが優秀
  T メータ	レシオ検波にて駆動	レシオ検波にて駆動	同一
  MULTIPATH モニタ	あり	なし	－
  CAL TONE	あり	なし	－



• 1万円の差は主に機能の多さとデザインのようです。 NORMAL 時の基本性能だけで考えると ST-A5 のほうが優秀そうに思えます。


• ST-A6B の回路図によると CF×4個ですが、調整ガイドによると CF×3個となっています。 どちらが正しいのか不明です。


• ST-A6B の回路図と調整ガイドは以下です。 構成がよく似ており、使用部品にも共通性が高いので、ST-A5 をメンテナンスする場合にも役立ちます。 部品のナンバリングが違うので読み替える必要がありますが、ST-A6B の調整ガイドを ST-A5 にもほぼ適用できます。


  回路図( その1, その2, その3 ), 調整ガイド



---

修理

1. ダイヤスルケールとの周波数ズレが +0.1MHz 程度ある。


   • 後述の調整の「OSC 調整」で直りました。


2. 電源 ON から10分くらいで [STEREO] ランプがフリッカする。


   • 原因はレシオ検波同調点と QR 同調点がズレていたためです。 この2つの同調点は合致している必要があります。


   • 後述の調整の「同調点の調整」で直りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイントのチェック


   • 電網上を探したのですが、サービスマニュアルや回路図は見つかりませんでした。 そこで調整ポイントを基板から調査しました。



     パート	調整目的	調整箇所	備考
     フロントエンド	1～6段 RF 同調	L101～L106 バリコン上のトリマ
     フロントエンド	OSC 同調	シールドケース内の トリマ	シールドケースにある 丸穴からトリマ調整
     フロントエンド	IF 同調	L107
     IF	IF 同調	IFT201	NORMAL のみ
     IF	QR 同調	IFT202
     IF	レシオ検波	IFT203	1st
     IF	レシオ検波	IFT204	2nd
     IF	NORMAL GAIN	RT201	VR2.2kΩ
     IF	S-METER の振れ	RT202	VR4.7kΩ
     IF	MUT LEVEL	RT203	VR470kΩ
     MPX	VCO	RT301	VR10kΩ
     MPX	セパレーション	RT302	VR470kΩ



2. 同調点の調整


   • MUTING 動作は LA1230 で行いますが、MUTING 解除条件は [S メータ電圧が出ていること] と [QR 同調点検出していること] です。


   • T メータはレシオ検波出力で駆動します。


   • 従って、IF 周波数 10.7MHz に QR 同調点とレシオ検波同調点が両方合っていないと T メータ中点で MUTING 解除できないなどの問題が発生します。



     手順	ST-A5 の設定	調整箇所	TP 及び調整値	備考
     1	MODE : STEREO SELECTIVITY : NARROW MUTING : OFF	-	-
     2	FE とメイン基板を接続する同軸ケーブルに SSG より 10.7MHz 90dB 注入(無変調)	-	-
     3	-	IFT202	R218 両端電圧 = 0V	QR 同調点調整 ±1mV 以下
     4	-	IFT204	T メータ両端電圧 = 0V	レシオ検波同調点調整 ±1mV 以下



3. FM 受信部の調整



   手順	SSG周波数	SSG出力	ST-A5 の設定	調整箇所	TP 及び調整値	備考
   1	-	-	MODE : STEREO SELECTIVITY : NORMAL MUTING : OFF	-	-
   2	83MHz	90dB 変調 : MONO 400Hz	83MHz 受信	OSC トリマ	T メータ = 中点	OSC 調整
   3	79MHz	40dB 変調 : MONO 400Hz	79MHz 受信	L101 L102 L103 L104 L105 L106	S メータ = 最大
   4	87MHz	40dB 変調 : MONO 400Hz	87MHz 受信	RF トリマ×6個	S メータ = 最大
   5	-	-	-	-	手順3と4を数回繰り返す	RF トラッキング調整
   6	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信	L107 IFT201	S メータ = 最大	IF 調整
   7	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信 SELECTIVITY : NARROW	-	S メータ = 振れを記録する
   8	83MHz	40dB 変調 : MONO 400Hz	83MHz 受信 SELECTIVITY : NORMAL	RT201	S メータ = 手順7と同じ振れ	NORMAL GAIN 調整
   9	83MHz	70dB 変調 : MONO 400Hz	83MHz 受信	RT202	S メータ = 4.8	S メータ調整
   10	83MHz	20dB 変調 : MONO 400Hz	83MHz 受信	RT203	MUTING = ON/OFF 境界	MUTING 調整
   11	83MHz	90dB 変調 : MONO 1kHz	83MHz 受信	IFT203	オーディオ出力 　= 高調波歪率最小	1st コイル
   12	83MHz	90dB 変調 : MONO 1kHz	83MHz 受信	IFT204	T メータ = 中点	2nd コイル
   13	-	-	-	-	手順11と12を数回繰り返す	レシオ検波調整
   14	83MHz	90dB Pilot 信号 : ON 変調 : OFF	83MHz 受信	RT301	STEREO ランプ = 点灯	MPX VCO 調整 点灯する範囲の 中点に合わせる 下の補足を参照
   15	83MHz	90dB Pilot 信号 : ON 変調 : Stereo 1kHz	83MHz 受信	L107 IFT201	オーディオ出力 　= 高調波歪率最小	IF 歪調整 ±90度の範囲で調整
   16	83MHz	90dB Pilot 信号 : ON 変調 : R/L ch. only 1kHz	83MHz 受信	RT302	L/R ch. オーディオ出力 = 最小	セパレーション調整



   • [手順14] の補足・・・以下の手順でRT301を設定します。
     1. RT301 を反時計方向に回し切る
     2. RT301 を時計方向にゆっくり回し STEREO ランプが点灯開始した位置を記録
     3. RT301 を時計方向に回し切る
     4. RT301 を反時計方向にゆっくり回し STEREO ランプが点灯開始した位置を記録
     5. 2と4の中間に RT301 を設定する


4. 調整結果


   • 再調整で感度と音質が向上しました。


   • ステレオセパレーションは以下で良好な数値です。


     • 50dB 以上あるとチューナとしては合格です。


     • 調整前から 50dB は出ていました。 36年を経てこの数値ですから安定性が優れていると言えます。


     • 歪補正回路が無いシンプルな IF 回路ですが、2次高調波が十分低かったです。 使っている部品が良いのでしょう。



     項目	SELECTIVITY	L	R	単位
     ステレオセパレーション	NORMAL	54	55	dB
     ステレオセパレーション	NARROW	36	36	dB
     パイロット信号キャリアリーク	-	-74	-76	dB
     オーディオ出力レベル偏差 (MONO)	-	0	-0.36	dB




---

使ってみました

1. デザイン


   • 通常のチューナではダイヤルスケールの脇役になっている S メータや T メータが、大きく目立って主役になっているデザインです。


   • ダイヤルスケールを一番下に持ってきた、通常のチューナの上下を逆にしたようなデザインです。


   • フロントパネルはヘヤラインアルミ材で、厚みが 5mm もあって豪華です。


   • ダイヤル指針とダイヤルスケール間がごく短いので、ダイヤル目盛が読み取り易いです。


   • 同調ツマミは重過ぎず軽過ぎず、バックラッシュなども全く無いです。


   • 筐体構造はシッカリしていて強度があります。


   • バリコン式チューナとしてはコンパクトなほうです。 特に奥行が短いので設置の自由度があります。


2. 操作


   • 全ての周波数で指針とダイヤルスケールがビックリするほどピッタリ合います。 素晴らしいです。


   • AFC やサーボロックという受信周波数ズレを軽減する機能がありません。 周波数安定性に自信があるのでしょう。 実際使ってみてドリフトを感じません。 周波数安定性は抜群のようです。


   • [MODE] スイッチで STEREO / HI-BLEND / MONO を選択できます。


   • [SELECTIVITY] スイッチで IF バンドを NORMAL / NARROW に切換できます。


   • [MUTING] スイッチで MUTING ON / OFF を切換できます。


3. リアパネル


   • FM アンテナ入力端子に F 端子があります。 妨害電波が混入しにくいです。


   • 使うつもりのない300Ω端子は無垢で高級な端子です。 良過ぎます。


   • オーディオ出力はごく普通の RCA 端子です。


4. 感度や音質


   • 受信感度は良好です。


   • 音は明朗でハッキリしていて良好です。 時報の音が澄んで聴こえます。 SONY ST-SA5ES と比べると、高域の細かい音の出方が弱いです。 刺激がない大人しい音です。


   • ST-A5 はエントリークラスの値段ですが、FM 専用として十分な性能があります。 良い機種です。


   • ST-A5 の特長である 7連バリコン ですが、優位性は特に感じませんでした。 やはりコマーシャルベースの売り文句だけと思います。 バリコンは4連あれば十分で、多連の効果も5連までだと思います。



---

仕様

項目	内容
FM 実用感度 (IHF)	1.7uV
S/N 比	79dB (MONO) 74dB (STEREO)
キャプチャレシオ	1.0dB (NORMAL) 1.2dB (NARROW)
選択度 (IHF)	35dB (NORMAL) 80dB (NARROW)
イメージ妨害比	120dB
IF 妨害比	120dB
スプリアス妨害比	120dB
歪率 (400Hz, STEREO)	0.1% (NORMAL) 0.3% (NARROW)
ステレオセパレーション (1kHz)	50dB (NORMAL) 40dB (NARROW)
電源	AC100V 50/60Hz
消費電力	18W
大きさ	410(W)×145(H)×305(D)mm
重さ	5.9kg
その他
発売時期	1977年9月
定価	39,800円
別売品	ラックハンドル AH-4A 2,500円

---
