TRIO 700T

TRIO 700T をゲット！

2014年3月23日、埼玉県熊谷市の K さんからウッドケース入り TRIO 700T の故障品を研究用に寄贈いただきました。

当時誰もが憧れた TRIO サプリーム超高級オーディオシリーズ のチューナです。 トヨタ・カローラの半額以上の値段でした。

定価26万円 で シンセサイザ方式 が特長の超高級チューナです。

2014年時点では電網に 700T のドキュメントがほとんどなく手を付けられませんでした。 11年を経過して回路図を入手できたので、2025年4月18日にメンテナンスを完了しました。

なお、本機はケンウッドサービスが匙を投げた (修理不能) 個体です。

---

超高級サプリーム (Supreme) シリーズ

1. 700T は TRIO の超高級サプリーム (Supreme) シリーズの製品


   • 同シリーズとして、コントロールアンプの 700C 、パワーアンプの 700M も販売されていました。


   • 全部購入すると78万円で金満坊ちゃましか買えませんでした。


     • 1974年の大卒初任給78,700円でした。


     • 1974年モデルのトヨタ自動車「カローラ」の価格は、標準的なモデルで49万5千円でした。


2. 700T の概略的なブロック図


   • バリコンを使っていますが、PLL シンセサイザ式 (クォーツロック) チューナです。


   • 1974年のチューナとしては PLL MPX になっているのは凄いです。 他社はまだトランスを使ったダブラーでしたから。


   • 現在の技術と比べても遜色はありません。 TRIO の意気込みを感じます。




3. PNBS とは？


   • PNBS は [Puls Noise Blanker System] の略で TRIO 独自の技術です。


   • イグニッションノイズなどのパルス性ノイズを抑制することで耳障りな雑音を抑えます。


   • オーディオ波形が崩れないようにしつつ、リミッタでは取り除けないパルス状ノイズを瞬間的に抑えます。



---

程度＆動作チェック

1. 寄贈者のコメント


   • FM 放送をステレオで受信できません。


   • 2013年6月3日にケンウッドサービスに修理依頼しましたが「修理不可」で戻ってきました。


   • これが 修理報告書 です。 個人情報はマスクしています。


2. 外観


   • 製造シリアル番号は [020028] で、電源コードの製造マーキングより [1974年製造品] とわかりました。


   • 半世紀を過ぎたビンテージ品とは思えない新品同様な美しさです。


   • フロントパネルは綺麗でキズやスレは見当たらず光り輝いています。 各ツマミやボタンも光り輝いています。


   • リアパネルは綺麗で端子にも輝きが残っており良好です。


     • リアパネルに見えるネジに少しサビが出ていますが問題はないでしょう。


     • FM アンテナ端子は M 型ですが、取り付けナットが緩んでいます。


   • 右の写真の [M 型 (オス) ～ F 型 (メス)] 変換コネクタが付属していました。


     • これがあると通常の F プラグでアンテナが接続できて楽です。


   • ダイヤルスケール内に少し煤状の汚れとゴミが見えます。


   • [MUTING] ノブが少しグラグラしています。 ノブの留めネジが緩んでいる？


   • ウッドケースは新品同様に綺麗です。


     • 天板側の左端中央にポチッとした補修跡がありますが目立たないです。


3. 電源 ON してチェック


   • 電源は正常に入り、ランプ切れはありません。 ノブやボタンは正常に反応します。


   • FM 受信


     • 電源 ON してしばらくは ・・・


       • S メータが大きく振れ、[STEREO] ランプが点灯して良好にステレオ受信できました。


       • 音にステレオ感があって音が素晴らしく良いです。 超高級機の音です。


     • 電源 ON してからかなり経ってから ・・・


       • [STEREO] ランプが一瞬点滅して音が途切れました。 しかし、その後はずっと正常です。

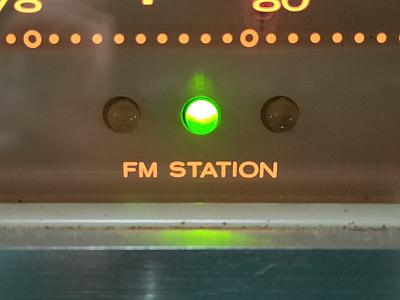

       • [STEREO] ランプが一瞬点滅する時に [FM STATION] の緑ランプが [明るい]→[暗い]→[明るい] に変化します。


     • 修理報告書 を読み返してみました。


       • ステレオ受信時 L 側音が小さい ・・・ これは確認できない。スイッチ接触不良があったようだが、これは修理済みのようです。


       • 常時ステレオ受信できず ・・・ これは確認できない。たまに一瞬ステレオにならず音が途切れる現象を確認しました。


     • 上記の状態のまま長時間使っていたら現象が再現しなくなりました。


       • 頻繁に再現しないと修理は難しいですが、ケンウッドサービスの言う IC 故障ではなさそうです。


       • ケンウッドサービス員が入社する前の製品なので、初めて見て狼狽えたのか？


       • [クォーツロック回路の同期外れ] [MPX でパイロット信号同期外れ] のいずれかかな？


   • AM 受信


     • 感度は良く良音で受信できました。 特に問題なさそうです。


     • 長時間受信していても音が途切れることはありません。 これからわかるのは、AF プリアンプの故障ではないと言うこと。


4. ウッドケースと天板・底板を外してチェック


   • 透明シートが外れて筐体内に転がっていました。 これは指針をスムーズに動かすためのシートです。


   • 以上の他に問題はなく、基板は非常に綺麗です。



---

カバーを開けてみました

1. カバーを開けるのも大変


   • 左の写真はウッドケースと天板外した状態です。 更に黒いメタルカバーで覆われています。


   • 右の写真は黒いメタルカバーを外した状態です。 フロントエンドは更にメタルカバーで覆われています。

     　


   • 左の写真のように糸掛け機構のプーリが2つありますよ。 1つはバリコン軸用ですが、もう1つは？


   • 右の写真はもう1つのプーリ機構を裏側から眺めたものです。 ギア機構を介して可変抵抗器を回しします。


     • この可変抵抗器は FM OSC の AFC ベース電圧を決めるためのものです。 PLL ループに含まれています。


     　


   • 左の写真は LED を使ったダイヤル指針です。 LED への電圧は導電性の糸を介して加圧する仕組です。


     • タコ糸ではなく、タコ糸をメッシュメタルで覆って電気が流れるようにしています。 この特殊な糸は入手が難しいです。


   • 右の写真はフロントエンドです。


     • FM のトリマコンデンサは基板に実装されていますが、AM のトリマコンデンサはバリコン上のものです。


     　


   • 左の写真はシャーシの表側、右の写真はシャーシの裏側です。 それぞれの写真をクリックすると拡大表示できます。


     • 基板の設置は地上2階地下1階の3階建て構造になっています。 基板が多過ぎてこうしないと入らなったようです。


     • この構造よりメタルケースに入っている [FM IF 基板] [AM 基板] [シンセサイザ基板] の調整はやり辛いです。


     　


   • シャーシの表側


     • 電源トランスの右にあるのは [フロントエンド] で、その後ろにあるメタルケースに [シンセサイザ基板] が入っています。


     • 右の手前は [PNBS 基板] でメタルケースの上に乗っています。 このメタルケースの中には [AM 基板] が入っています。


     • 右の奥は [MPX 基板] でメタルケースの上に乗っています。 このメタルケースの中には [FM IF 基板] が入っています。


   • シャーシの裏側


     • 左の手前は [プリアンプ基板] で、その奥は [SUB 基板] です。 更にその奥で縦設置されているのは [SYNTH.CONT 基板] です。


     • 左の手前は [ヘッドホンアンプ基板] で、その奥は [電源基板] です。


     • ガラス管ヒューズが乗っている小さな基板は [FUSE 基板] です。


2. 作り


   • 作りは非常に良く、各基板はコネクタ類を外すと取り出せる構造でメンテナンス性が良いです。


   • 中には直接配線が付いている基板もありますが、直接配線は僅かで部品交換できる程度にはなります。


   • 各基板には IC を使用して合理化が図られています。



     メーカ	IC	機能
     JRC	NJM703W	FM IF Amplifier
     MITSUBISHI	M53200P	(SN7400 と同じ)
     MOTOROLA	MC10131	Dual Type D Master-Slave Flip-Flop (ECL)
     NEC	uPC33C	High Speed Dual Comparators
     NS	LM1496H	Balanced Modulator-Demodulator
     Raytheon	RC4558T	Dual High-Gain Operational Amplifier
     TI	SN7400A	Quadruple 2-Input Positive-NAND Gates
     	SN7402P	Quadruple 2-Input Positive-NOR Gates
     	SN7490A	Decade Counters
     	SN7493A	4-Bit Binary Counters
     TOSHIBA	TA7060P	FM IF Amplifier



3. FM フロントエンド


   • 5連バリコンの以下の豪華な構成です。 RF 系は贅沢にもオール FET です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→①→[Mixer (Dual Gate FET)]→[IFT]→(IF)
     [OSC 同調 (TR)]→[OSC Buffer (FET)]→①


4. FM IF ＆ 検波部


   • 以下の複雑な構成です。 レシオ検波が2つありますが、L7 のほうはオーディオ用、L14 のほうは同調点検出用です。

     (FE)→[CF]→[TR]→[CF]→[TR]→[NJM703W]→②→[IFT]→③→[NJM703W]→[レシオ検波 IFT (L7)]→④→(MPX)

     ②→[TR]→[TR]→[TR]→(S meter)

     ③→[TR×2 (差動)]→[IFT]→[TA7060P]→[レシオ検波 IFT (L14)]→(T meter)

     ④→[TR]→[L12 (Noise)]→[TR]→[AM 検波]→[TR]→(Noise Trigger)


5. FM MPX 部


   • ディスクリート構成の複雑な PLL MPX です。


6. FM シンセサイザ部


   • FM シンセサイザは [シンセサイザ基板] [SUB 基板] で制御します。


   • 受信周波数を水晶発振器の精度で 0.1MHz 単位に PLL ロックする回路です。


   • 信号が基板間を出入りして全体像が把握し辛いので、右の接続図を作成しました。 クリックすると pdf で大きく表示できます。


   • 700T は常にクォーツロックがかかった状態で動作します。 これのほうが使いやすいです。


   • 逆に言えば 0.1MHz 単位にしか同調しないです。 これで何にも困りません。


7. AM 受信部


   • 3連バリコンを使った以下の構成です。 一般的なチューナより RF 段が追加されているので、感度や選択度が向上しています。

     [バーアンテナ/同調]→[TR]→⑤→[同調]→[TR]→[IFT/CF]→[CF]→[TR]→[TR]→[検波]→(AF)
     [OSC 同調 (TR)]→⑤



---

リペア (その1)：FM 受信不具合の修理

1. 概要


   • 本機はケンウッドサービスが匙を投げた個体です。 ケンウッドサービスの修理報告書 には以下が記載されています。


     • 症状：常時ステレオ受信できず。


     • 処置：部品入手不可のため返却します。 (修理不可)


2. 筆者が確認した不具合


   • [STEREO] ランプが一瞬点滅して音が途切れる。


   • [STEREO] ランプが一瞬点滅する時に [FM STATION] の緑ランプが [明るい]→[暗い]→[明るい] に変化する。


   • この現象は典型的な FM 同調点外れです。 外れ放しだと「常時ステレオにならない」となり、修理報告書の症状とも辻褄が合います。


3. 修理


   • 修理と言っても再調整だけです。


   • 700T では [サブ・レシオ検波] の FM 同調点信号を T メータとして使っています。


   • [メイン・レシオ検波] のほうはオーディオに使っており、これも FM 同調点がズレるとステレオにならないことがあります。


   • [メイン・レシオ検波] [サブ・レシオ検波] の両方の FM 同調点を再調整して直りました。


4. コメント


   • 結局、ケンウッドサービスの言う「部品入手不可」とはいったい何だったのでしょう。 よくわかりません。


   • いずれにしても、投げられた匙を拾え直せてよかったです。



---

リペア (その2)：MPX 基板の劣化部品など交換

1. 概要


   • 再調整に入ってから以下の現象に気が付きました。 [MPX 基板] 関連の現象です。


     • [C24] 1uF/50V 電解コンデンサが容量抜けして MPX スイッチング信号の DC バランスが崩れている。


     • [FUNCTION : FM AUTO] の時にステレオ放送でない時にも [STEREO] ランプが点灯する。


       • 普通に FM 放送を聴いていた時はこの現象に全く気が付きませんでした。 ステレオでない FM 放送はないのでね。


       • FM 標準信号発生器という測定器に接続して初めて気付きました。


   • 電解コンデンサについては回路バランスを保つため、関連品を一式交換します。


   • [STEREO] ランプについては [MPX 基板] の回路図を眺めましたが・・・


     • そもそもパイロット信号の有無を [STEREO] ランプに伝達するロジックがないのです。


     • とりあえず、ダメ元でスイッチング用トランジスタを交換してみます。


2. 修理 (部品交換)


   • 以下の部品を交換しました。 電解コンデンサについては高耐熱品に交換しました。


   • 右の写真はこれまで基板に実装されていた古い部品です。



     部品番号	交換前	交換後	備考
     C3	1uF/50V (85℃)	1uF/50V (105℃)	電解コンデンサ
     C4	1uF/50V (85℃)	1uF/50V (105℃)
     C23	1uF/50V (85℃)	1uF/50V (105℃)
     C44	1uF/50V (85℃)	1uF/50V (105℃)
     Q2	2SC535	2SC1815-GR	トランジスタ
     Q3	2SC535	2SC1815-GR
     Q6	2SC535	2SC1815-GR
     Q7	2SC535	2SC1815-GR
     Q10	2SC1345	2SC1815-GR
     Q11	2SC1345	2SC1815-GR
     Q12	2SA733	2SA1015-GR
     Q20	2SC1345	2SC1815-GR



3. 部品交換後の動作確認


   • 電解コンデンサ交換により、MPX スイッチング信号が大きく綺麗になりました。


   • 予想はしていましたが、トランジスタを交換しても [STEREO] ランプの件は解決しませんでした。


     • ひょっとしたら、この動作で正しいのかもしれません。 残念ながらよくわかりません。


     • FM 放送でモノラル放送はない訳で、実質上何にも困りません。


     • どうしてもモノラルで聴きたいのなら FUNCTION スイッチを MONO にすれば [STEREO] ランプは消灯しモノラルになります。


     • トランジスタも経年変化で劣化するので、交換は無駄ではありません。



---

リペア (その3)：その他

1. M 型 FM アンテナ端子の取り付けナットが緩んでいる


   • ナットを締め付けて直りました。 もう緩まないようネジロック剤を塗布しました。


2. [MUTING] ノブがグラグラしている


   • ノブを留めるイモネジ×2本を締め付けて直りました。


3. ダイヤル指針用透明シートが外れて筐体内に転がっていた


   • 透明シートをダイヤル指針に取り付け、外れないよう G17 ボンドで接着しました。


4. ダイヤルスケール内に少し煤状の汚れとゴミが見える


   • フロントパネルを分解して内側を清掃して綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 基板名称


   • 以下のように14枚の基板で構成します。 膨大です。



     基板番号	基板名	備考
     X01-1140-10	FM フロントエンド	シャーシ表側に設置、AM バリコンを含む
     X02-1060	FM IF 基板	シャーシ表側で [MPX 基板] の下にあるメタルケース内に設置
     X04-1030-00	MPX 基板	シャーシ表側に設置
     X13-1740-11	シンセサイザ基板	シャーシ表側で [フロントエンド] の後ろにある縦型メタルケース内に設置
     X13-2000-00	SUB 基板	シャーシ裏側に設置
     X13-2110-00	SYNTH.CONT 基板	シャーシ裏側に設置
     X13-0176-00	PNBS 基板	シャーシ表側に設置
     X03-1010-00	AM 基板	シャーシ表側で [PNBS 基板] の下にあるメタルケース内に設置
     X08-1280-00	プリアンプ基板	シャーシ裏側に設置
     X13-1690-00	ヘッドホンアンプ基板	シャーシ裏側に設置
     X00-1520-10	電源基板	シャーシ裏側に設置
     X13-1930-10	PUSH SW 基板	シャーシ裏側に設置
     X13-2130-10	PUSH SW (B) 基板	シャーシ裏側に設置
     X13-1920-10	FUSE 基板	シャーシ裏側に設置



2. 調整ポイント ・・・ 調整箇所が多くて大変です。備考に調整不要と記載した箇所は不具合がなければ触らなくてよいです。


   • X01-1140-10 (FM フロントエンド)



     FM/AM	調整箇所	種別	内容	備考
     FM	L1 L3 L4 L6	L	RF トラッキング
     	CT1 CT3 CT4 CT5	TC
     	L8	L	OSC トラッキング
     	CT6	TC
     	L7	IFT	IFT
     AM	CT7 CT8	TC	RF トラッキング (HIGH)	バリコン上のトリマコンデンサ
     	CT9		OSC トラッキング (HIGH)	バリコン上のトリマコンデンサ



   • X02-1060 (FM IF 基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	L5	IFT	IFT (メイン)
     	L7		レシオ検波 (メイン)
     	L9		IFT (S メータ)
     	L11		IFT (サブ)
     	L12	BPF	Noise BPF	38kHz 辺りと思う
     	L14	IFT	レシオ検波 (サブ)
     	VR1	VR	IF GAIN
     	VR2		DET LEVEL
     	VR3		S メータレベル
     	VR4		MUTING LEVEL (Signal)
     	VR5		MUTING LEVEL (Noise)



     • [FM IF 基板] はメタルケース内に設置されており [MPX 基板] を持ち上げながら調整することになります。


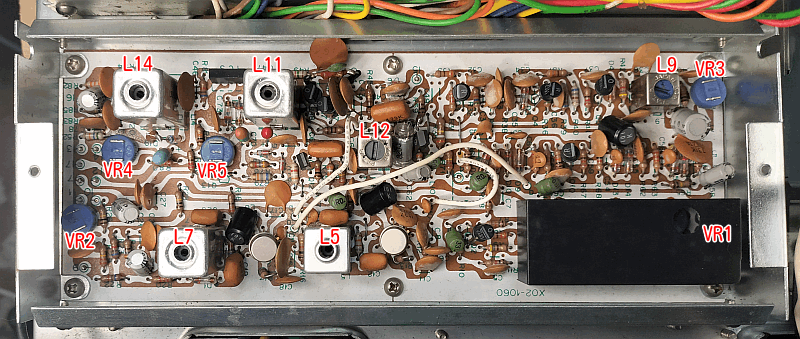

     • 調整ポイントの確認は大変なので、以下の写真を参考にしてください。





   • X04-1030-00 (MPX 基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	VR1	VR	VCO
     	VR2		Stereo Separation



   • X13-1740-11 (シンセサイザ基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	VR1	VR	OSC Input Bias
     	VR2		DBM Carrier Null
     	VR3		DBM Carrier Gain
     	T1	BPF	OSC/4 周波数



   • X13-2000-00 (SUB 基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	VR1	VR
     	VR2



   • X13-0176-00 (PNBS 基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	VR1	VR	COMP. LEVEL
     	VR2		38kHz LEVEL
     	T1	BPF	38kHz BPF
     	T2		38kHz BPF



   • X03-1010-00 (AM 基板)



     FM/AM	調整箇所	種別	内容	備考
     AM	バーアンテナ L2	L	RF トラッキング (LOW)
     	L6		OSC トラッキング (LOW)
     	L7	BPF	25kHz BPF
     	CF1	CF/IFT	IFT
     	VR1	VR	S meter
     	VR2		STATION ADJ / SEPARATE
     	VR3		MUTING LEVEL
     	VR4		25kHz LEVEL
     	VR5		25kHz LEVEL



     • [AM 基板] はメタルケース内に設置されており [PNBS 基板] を持ち上げながら調整することになります。


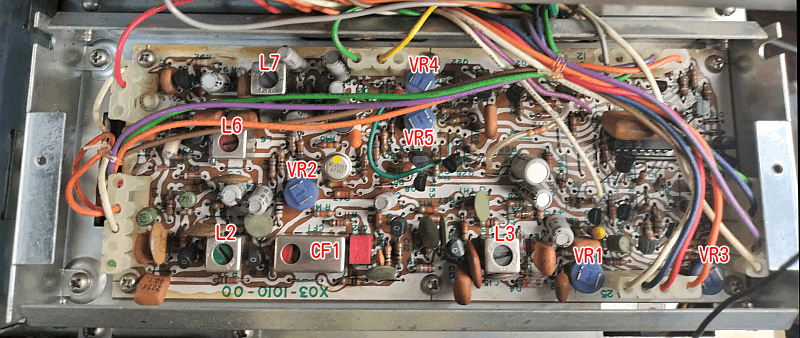

     • 調整ポイントの確認は大変なので、以下の写真を参考にしてください。





   • X00-1520-10 (電源基板)



     FM/AM	調整箇所	種別	内容	備考
     FM	VR1	VR	+40V ADJ	シンセザイザ用



3. 電源電圧チェックポイント (VP)


   • 電源基板の端子で測定します。 実測値は以下のように良好でした。



     VP (電源基板の端子)	公称電圧	実測電圧	判定	使用先
     33pin	+40V	+38.6V	〇	シンセサイザ
     31pin	GND	-	-	+40V の GND
     25pin 26pin	+14V	+13.3V	〇	アナログ系
     23pin 24pin	-14V	-12.9V	〇
     16pin 19pin	+5V	+5.36V	〇	デジタル系
     18pin 21pin	-5V	-5.19V	〇
     17pin 20pin	GND	-	-	±5V/±14V の GND



4. FM 受信部の調整


   • シンセサイザ関係は正常に動作しているので調整から除外しました。



   手順	SSG出力	700T の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM AUTO MUTING : OFF MPX : OFF PNBS : OFF MULTIPATH : OFF	-	-
   2	83MHz 90dB 無変調	83MHz 受信	IF 基板 L7 (上)	MULTIPATH H 電圧 = 0±10mV	MAIN 同調点(仮)調整
   3			IF 基板 L14 (上)	IF 基板 16pin 電圧 = 0±10mV	SUB 同調点(仮)調整
   4	78MHz 90dB 無変調	78MHz 受信	フロントエンド L8	MULTIPATH H 電圧 = 0±10mV	OSC トラッキング調整
   5	88MHz 90dB 無変調	88MHz 受信	フロントエンド CT6
   6	手順4～5を数回繰り返す
   7	78MHz 30dB 無変調	78MHz 受信	フロントエンド L1 L3 L4 L6	MULTIPATH V 電圧 = 最大	RF トラッキング調整
   8	88MHz 30dB 無変調	88MHz 受信	フロントエンド CT1 CT3 CT4 CT5
   9	手順7～8を数回繰り返す
   10	83MHz 30dB 無変調	83MHz 受信	フロントエンド L7	MULTIPATH V 電圧 = 最大	MAIN IF 調整
   11			IF 基板 L5
   12	83MHz 90dB mono 1kHz		IF 基板 L7 (下)	オーディオ出力 = 高調波歪最小	MAIN レシオ検波調整
   13			IF 基板 L7 (上)	MULTIPATH H 電圧 = 0±10mV
   14	手順12～13を数回繰り返す
   15	83MHz 30dB 無変調	83MHz 受信	IF 基板 L11 (上下)	IF 基板 14pin 電圧 = 最大	SUB IF 調整
   16	83MHz 90dB mono 1kHz		IF 基板 L7 (下)	IF 基板 16pin 出力 = 高調波歪最小	SUB レシオ検波調整
   17			IF 基板 L7 (上)	IF 基板 16pin 電圧 = 0±10mV
   18	手順16～17を数回繰り返す
   19	83MHz 30dB 無変調	83MHz 受信	IF 基板 L9	S メータ = 最大	S meter IF 調整
   20	83MHz 90dB 無変調		MPX 基板 VR1	MPX 基板 Q10-E 周波数 = 19kHz±50Hz 周波数カウンタで測定	VCO 調整
   21	83MHz 90dB stereo 1kHz L-R		フロントエンド L7	オーディオ出力 = 高調波歪最小	stereo IF 歪補正 ±90度の範囲で調整する
   22	83MHz 90dB stereo 1kHz R/L		MPX 基板 VR2	オーディオ出力 (L/R) = 最小	セパレーション調整
   23	83MHz 60dB 無変調		IF 基板 VR3	S メータ = 4.5	S メータ調整
   24	83MHz 17dB mono 1kHz	83MHz 受信 MUTING LEVEL : 1	IF 基板 VR4	MUTING = ON/OFF 閾	Signal MUTING 調整
   25	OFF		IF 基板 L12	IF 基板 17pin 電圧 = 最大	Noise MUTING 調整
   26	83MHz 17dB mono 1kHz		IF 基板 VR5	MUTING = ON/OFF 閾



5. AM 受信部の調整



   手順	SSG出力	700T の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM	-	-
   2	600kHz 60dB 無変調	600kHz 受信	AM 基板 L6	S メータ = 最大	OSC トラッキング調整
   3	1400kHz 60dB 無変調	1400kHz 受信	フロントエンド CT9
   4	手順2～3を数回繰り返す
   5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   			AM 基板 L2
   6	1400kHz 40dB 無変調	1400kHz 受信	フロントエンド CT7 CT8
   7	手順5～6を数回繰り返す
   8	1000kHz 40dB 無変調	1000kHz 受信	AM 基板 CF1 L3	S メータ = 最大	IF 調整



6. 調整結果


   • FM 受信


     • ステレオセパレーションは問題なく良好ですが、高調波歪率は並みです。


     • 実際に FM 放送を聴いていて、やはり超高級機の重厚な良い音が出ます。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	53	52	dB
       高調波歪率 (1kHz)	mono	0.28		%
       	stereo	0.28		%
       パイロット信号キャリアリーク	stereo	-81	-82	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	-0.45	dB



   • AM 受信


     • 元々良好だったのですが、RF トラッキング調整と IF 調整で感度が上がりました。



---

使ってみました

1. 優美なサプリームデザイン


   • 本機はウッドケースに入っていることもあり巨漢です。 アンプより重い！


   • 眺めて触れて ウットリ 。 オブジェとしての価値も十分です。 所有する喜びを感じます。


   • フロントパネルのアルミ材はヘアライン仕上げで厚みは 5mm もあります。


   • フロントパネル面の文字は彫金にインク注入です。 手間のかかる仕上げです。


   • フロントパネル、スイッチ、ツマミはシルバーで統一されています。


     • ピカピカ眩しく輝いて非常に美しいです。


     • 張りぼてではなく、無垢のアルミでできています。


   • ダイヤルスケールは柔らかい電球色です。 [DIMMER] スイッチで明るさを変更できます。


   • ダイヤル指針は、先端のみが小さく赤く上品に光ります。


2. [FM STATION] ランプ


   • T メータに相当するランプで中央が [緑]、左右が [赤] です。


   • 放送局の周波数に近付くと、[赤] ランプが点灯します。


   • 更にノブを回すと [赤] ランプが消え、[緑] ランプが暗く点灯します。


   • 更にノブを回すと [緑] ランプが明るく点灯します。 ここで同調完了です。


3. クォーツロック


   • FM にのみ有効で、高精度水晶発振の精度で受信周波数をロックします。


   • 700T は常時クォーツロック動作しており使いやすいです。


   • バリコン式チューナではクォーツロックの有無が実使用での高調波歪率の大きな違いになります。


     • 調整では測定器を使ってピッタリの周波数に合わせて計測するので、クォーツロックの有無に関わらず良い性能が出ます。


     • 放送局の周波数と 20kHz でもズレると高調波歪率は1桁悪くなります。 実使用時に手動でピッタリ合わせるのはほぼ不可能です。


     • サーボロック (AFC) 機構が付いたチューナでもせいぜい ±20kHz に収めるのが限界です。


     • それがクォーツロックならピタリと放送局の周波数に合うのです。 圧倒的に有利です。


4. その他の装備


   • [MPX] スイッチは一般的には Hi-Blend と呼ばれているものです。


     • 電波が弱くて雑音が多い場合に ON にすると高域ノイズを低減します。


     • ただし、高域のステレオセパレーションが悪化します。 通常は OFF で使います。


   • FM アンテナ入力は M 型端子なので、雑音電波が混入しないです。


5. さすが！ サプリームシリーズ、ハイエンド高性能マシン


   • FM の感度は良く、重厚感がありつつも高域が綺麗な上品な音質です。


   • セパレーションが良く解像度が高いです。


   • クォーツロックの動作が非常に速く、一旦ロックすると超安定です。 気持ちが良いです。


   • AM の感度は良く、(AM にしては) 音が良いです。 3連バリコンなので感度と選択度も良いです。


   • 良好デザインと高性能が相まって満足度の高いチューナです。



---

仕様ほか

1. ドキュメント


   • TRIO 700T の輸出版は KENWOOD 700T です。


     • この頃、日本では TRIO、海外では KENWOOD ブランドで販売していました。


   • KENWOOD 700T Instruction Manual


   • KENWOOD 700T Schematics


2. 仕様



   FM チューナ部
   受信周波数範囲	76～90MHz
   アンテナインピーダンス	75Ω不平衡型 (M 型コネクタ) 300Ω平衡型
   最小実用感度 (IHF)	1.5uV (THD 3%、400Hz、100% 変調)
   50dB クワイティング感度	4uV (S/N 比 50dB、1kHz、100% 変調)
   飽和点 S/N 比	200uV、S/N 比 73dB
   飽和点 歪率 (80uV)	0.15% (100Hz、100% 変調) 0.15% (1kHz、100% 変調) 0.2% (7.5Hz、100% 変調)
   キャプチャーレシオ	1.5dB (100uV 入力)
   選択度	100dB 以上 (400kHz)
   隣接局選択度	56dB (300kHz)
   イメージ比	100dB
   IF 妨害比	110dB
   ハーモニック・スプリアスレスポンス	110dB
   AM 抑圧比	65dB
   周波数特性	50Hz～10kHz +0 -0.5dB 30Hz～15kHz +0 -1.5dB
   FM MPX 部
   50dB クワイティング感度	50uV (S/N 比 50dB、1kHz、90% 変調)
   飽和点 S/N 比	2mV、S/N 比 70dB (1kHz、90% 変調)
   ステレオセパレーション (アンテナ入力 2mV)	40dB (100Hz) 45dB (1kHz) 35dB (10kHz)
   SCA 妨害比	-65dB
   キャリアリーケージ	-65dB
   周波数特性	50Hz～10kHz +0 -0.5dB 30Hz～15kHz +0 -1.5dB
   AM チューナ部
   受信周波数範囲	520～1610kHz
   実用感度	アンテナ入力 : 10uV バーアンテナ : 300uV・m
   イメージ比	70dB 以上
   IF 妨害比	70dB 以上
   S/N 比	50dB
   選択度	40dB
   歪率	0.5%
   出力	150mV (400Hz、30% 変調)
   総合
   ヘッドホン出力	20mW/8Ω
   出力インピーダンス (Tape 端子)	100Ω
   電源	AC100V/117V、50/60Hz
   消費電力 (電気用品取締法)	85W
   外形寸法	472(W)×177(H)×318(D)mm (ウッドケース込)
   重量	15.5kg
   その他
   発売時期	1974年
   定価	260,000円 (当時は消費税なし)




---
