TRIO KT-5000

TRIO KT-5000 をゲット！

2026年7月30日、愛知県豊川市の K さんより TRIO KT-5000 を研究用に寄贈いただきました。

55年物ビンテージで定価4万円ですが、現在の貨幣価値に換算すると10万円を超えると思います。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 寄贈前の動作確認はしていませんが、大昔にフロントパネルのランプがいくつか切れていた記憶があります。


   • 本機は亡き父の遺品で、ステレオラックに設置されたまま30年くらい使っていなかったように思います。


2. 外観のチェック


   • 製造シリアル番号は [511787] です。


   • 電源コードに製造マーキングはあるのですが、製造年の表示がなく、ここからは製造年がわかりません。


   • [取扱説明書] [保証書] が付属していました。 どうやら、本機はワンオーナ品のようです。


     • 保証書の [販売年月日] は「昭和46年12月19日」となっていました。 1971年ですから55年物ビンテージ品とわかりました。


     • 保証書の [おなまえ] には寄贈者のお父さまの名前が記入されていました。


   • 全体に汚れが多いのですが致命的なワレ・ヘコミなどはなく、そう悪くはないです。


     • 清掃ででかなり外観状態が回復すると思われますが、やってみないとわかりません。


   • フロントパネル


     • 周波数ダイヤルの透明ガラスがメチャクチャ汚れており、内部にはゴミも見えます。


     • [パネル] [ノブ] [レバースイッチ] に汚れ、[周波数ダイヤル飾り枠] にはサビがあります。

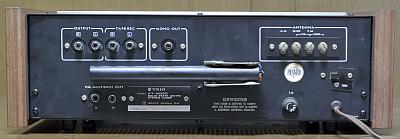

   • リアパネル


     • パネルは綺麗ですが、端子台を留めるネジに赤サビ、端子には白サビが出ています。


   • [サイドウッド] [天板] [底板] に汚れはありますが、清掃でかなり回復すると思います。


3. 電源 ON してチェック


   • 電源は問題なく入りました。


   • [FM MUTING] [MPX FILTER] [STEREO] ランプと、[周波数ダイヤル照明] ランプも4個のうちの2個が切れています。


   • [SELECTOR] スイッチの接点が接触不良になっています。 スイッチの軸を揺すると音が途切れたりします。


   • [LEVEL] ボリュームの摺動子が接触不良になっています。 回すと音の大きさが連続的に変化しないです。


   • [TUNING] ノブを回すと引っかかりを感じることがあります。


   • FM 受信


     • [S メータ] [T メータ] が正常に振れ、ほぼ正常に受信して音も出ますが、ステレオ感が乏しいです。


     • 放送局の周波数とダイヤル周波数は、ほぼ合っています。


     • 何とか受信できるので、現状の性能値を測定してみました。 やはり、ステレオセパレーションが下がっています。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	15	16	dB
       高調波歪率 (1kHz)	mono	0.24		%
       	stereo	0.24		%
       パイロット信号キャリアリーク	stereo	-47	-41	dB



   • AM 受信


     • [S メータ] が正常に振れ、感度良く受信して音が出ます。 放送局の周波数とダイヤル周波数は、ほぼ合っています。


4. カバーを開けてチェック


   • 使用 IC のロット番号より、本機は [1971年製造品] とわかりました。 フロントエンドカバーにサビが出ています。


   • 基板にに目視で明らかに劣化しているとわかる部品は見当たりません。



---

カバーを開けてみました

1. シッカリした作り


   • 底板を外すと基板の裏側にアクセスできるので、メンテナンスが楽です。


   • 大きくは [FM フロントエンド] [IF 基板] [MPX 基板] [AF 基板] [電源基板] で構成します。

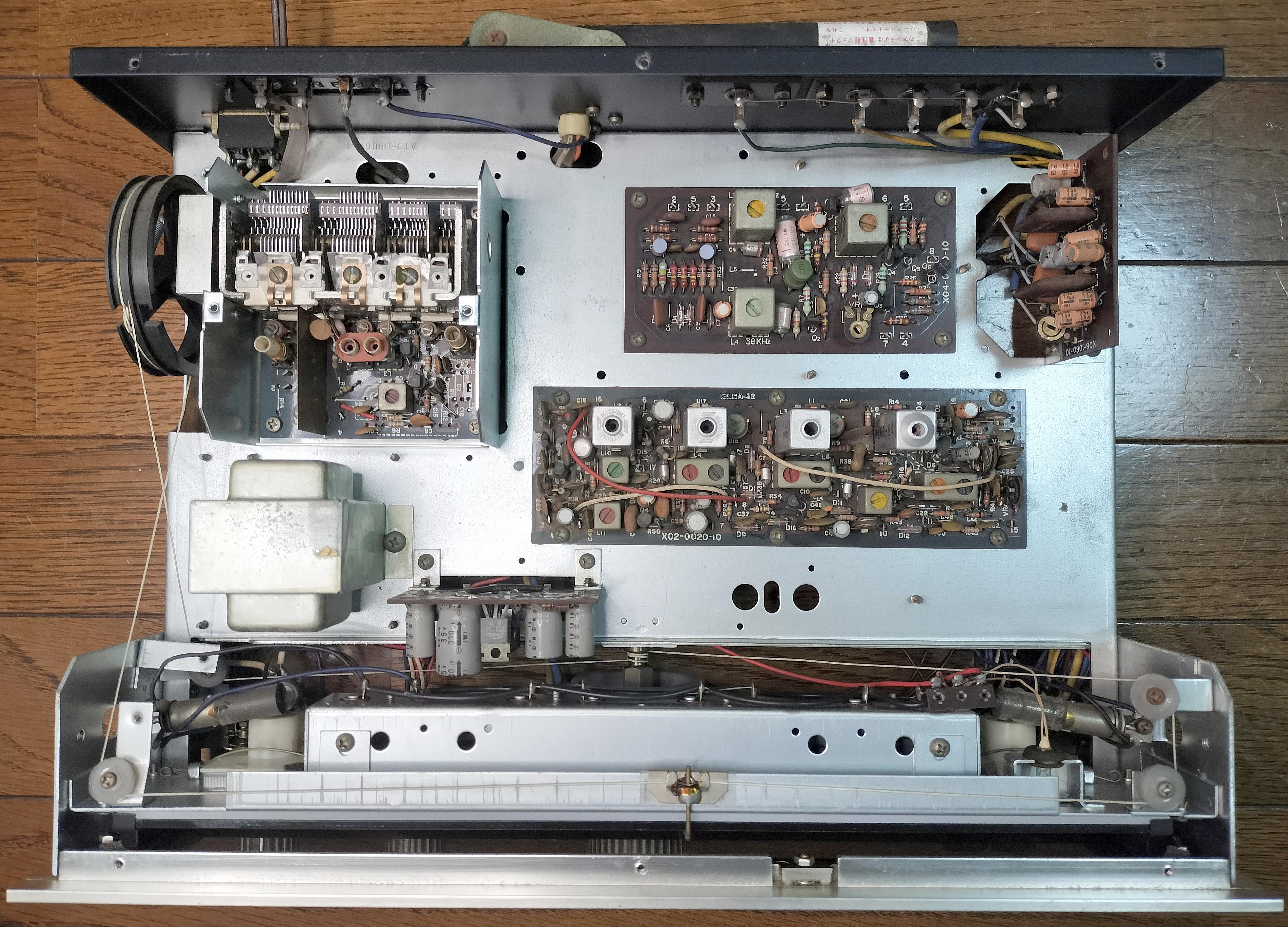

   • 左の写真はフロントエンドのカバーを外して、トップから眺めた内部です。 写真をクリックすると拡大写真を表示できます。


     • 一番大きい基板は [IF 基板] です。 [IF 基板] の下に縦設置された基板は [電源基板] です。


     • [IF 基板] の上にある基板は [MPX 基板] です。 [MPX 基板] の右に縦設置された基板は [AF 基板] です。

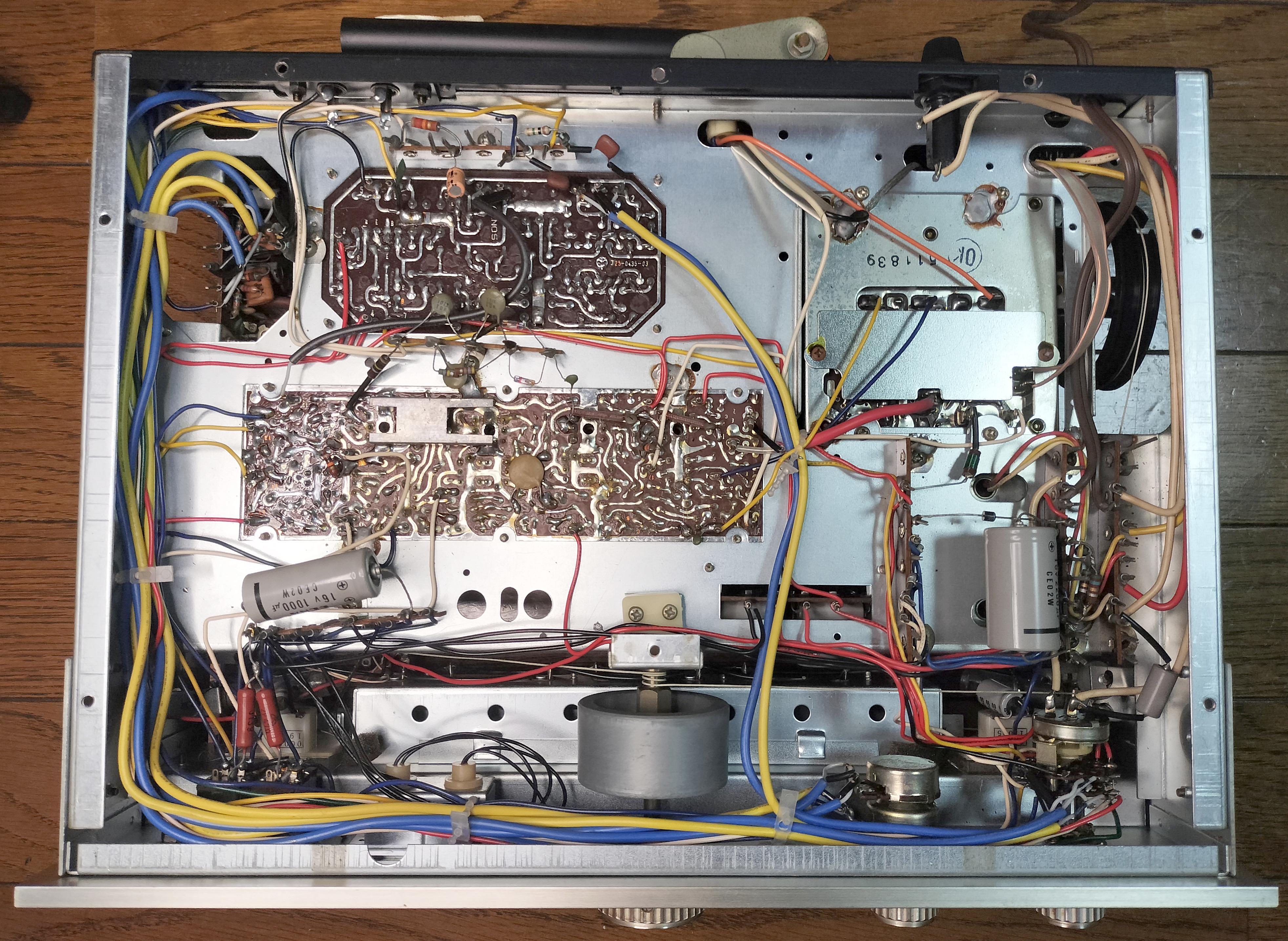

   • 右の写真はボトムから眺めた内部です。 写真をクリックすると拡大写真を表示できます。

     　


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能	備考
     FAIRCHILD	SL-20575	RF-IF Amplifier	uA703 と同じ
     TRIO	PRE14	AF Pre-Amplifier	詳細不明



   • なぜか？ 本機は電網の巷に転がってるどの KT-5000 とも内部が違う！


     • 巷のものと [MPX 基板] が大きく違います。 実装されているコイルの数や形状が違うのです。


     • 巷のものには [電源基板] がありませんが、本機にはあります。


     • 巷のものは [AF 基板] が水平に取り付けられていますが、本機は縦に取り付けられています。


     • 巷のものは [AF 基板] がトランジスタを使ったディスクリート構成ですが、本機は IC を使っています。


     • 巷のものと糸掛けのルートが全然使います。


     • 巷のものは周波数ダイヤルを FUSE 型ランプ×2個で左右端から間接照射します。


       • 本機では、ダイヤル照明ボックスがあり、ここに実装した FUSE 型ランプ×4個で背面から透過照射します。


     • 巷のものは [STEREO] ランプは他のインディケータと同じパイロット型です。


       • 本機では、ダイヤル板に [FM STEREO] の文字透過窓があり、ここに背面から透過照射します。


     • 以上より、本機はひょっとして 超レアものか！？


2. FM フロントエンド


   • 4連バリコンで、以下の構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mxer (FET)]→[IFT]→(IF)
     [OSC 同調 (TR)]→①


3. IF ＆検波部


   • IF 部は以下の構成です。 赤字の部品は FM/AM で共用します。 半世紀前は IC が高価だったから？？？

     (FE)→[CF]→[TR]→[IFT]→ [TR] →[IFT]→ [SL-20575] →[IFT]→②→ [SL-20575] →[Ratio IFT]→(MPX)


   • 検波回路はレシオ検波で、ここから T メータを抽出します。


   • S メータは以下の構成で抽出します。

     ②→[TR]→[IFT]→[レベル抽出検波]→(S meter)


4. MPX 部


   • ダブラーを使った古典的な MPX です。 PLL MPX と違ってフィードバック制御がありません。


   • 19kHz パイロット信号を2逓倍して 38kHz のスイッチング信号を作成し、ステレオ分離します。


5. AM 受信部


   • フロントエンドは3連バリコンです。


   • 以下のディスクリート構成です。 赤字の部品は FM/AM で共用します。 半世紀前は IC が高価だったから？？？

     [同調 (バーアンテナ)]→[TR]→[同調]→③→[Mixer ( TR )]→[IFT]→ [SL-20575] →[IFT]→ [SL-20575] →[IFT]→④→[検波]→(AF)
     [OSC 同調 (TR)]→③


   • S メータは以下の構成で抽出します。

     ④→[TR]→[レベル抽出検波]→(S meter)



---

リペア (その1)：[SELECTOR] スイッチと[LEVEL] ボリュームが接触不良になっている

1. 概要


   • [SELECTOR] スイッチの接点が接触不良になって、スイッチ軸を揺すると音が途切れたりします。


   • [LEVEL] ボリュームの摺動子が接触不良になって、回すと音の大きさが連続的に変化せず、途切れることもあります。


2. 修理

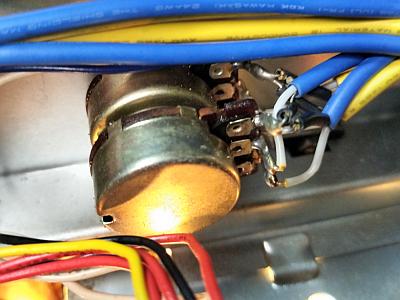

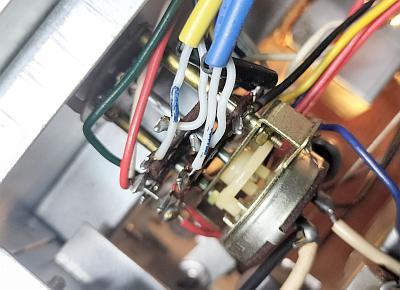

   • 左の写真は [SELECTOR] スイッチ、右の写真は [LEVEL] ボリュームです。


   • スイッチおよびボリュームの隙間から エレクトロニッククリーナ を噴射してから何度も回し、接点をクリーニングしました。


   • スイッチおよびボリュームの隙間から 接点復活スプレー を噴射してから何度も回して馴染ませました。

     　


3. 修理後の動作チェック


   • [SELECTOR] スイッチ操作で音が途切れたりせず、確実な切換ができることを確認しました。


   • [LEVEL] ボリューム操作で音が途切れたりせず、音量が連続的に変化することを確認しました。



---

リペア (その2)：ランプ切れの修理

1. [FM MUTING] [MPX FILTER] ランプの交換

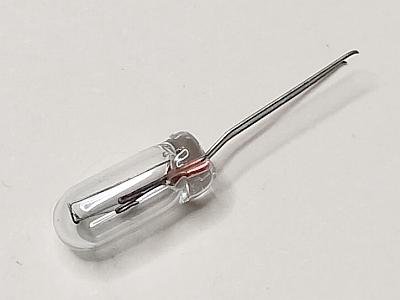

   • 左の写真の新品ですが中国製の直径 4mm で 6V/70mA 生麦球を使いました。

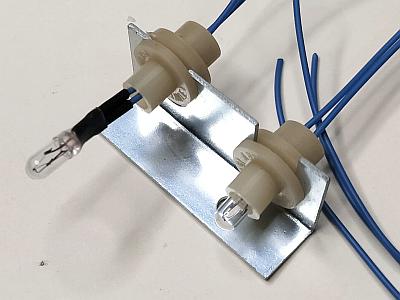

   • 生ランプなので、右の写真の左側のようにリード線取り付けが必要です。 完成したのが右側です。

     　


2. [STEREO] [ダイヤル照明] ランプの交換

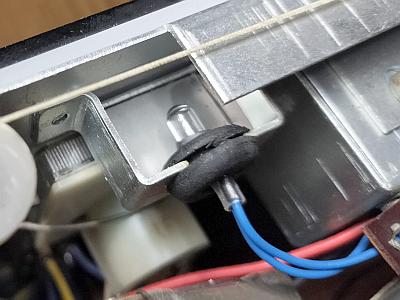

   • 左の写真は [STEREO] ランプの交換後です。 [FM MUTING] ランプと同じ新品の生麦球を使いました。

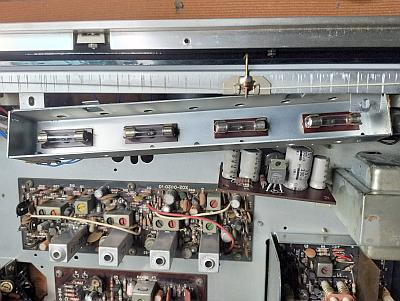

   • 右の写真は [ダイヤル照明] ランプの交換後です。 ランプホルダに収納されており、FUSE のように見える4本です。


     • オジルナルのランプは 8V/0.15A ですが、8V/0.2A を使いました。 この程度の差は問題ありません。


     • 切れていたのは2本ですが、4本とも新品に交換しました。


     　


3. 修理後の動作チェック


   • 全ての照明やインディケータランプが適切に点灯することを確認しました。



---

リペア (その3)：[TUNING] ノブを回すと引っかかりを感じることがある

1. 概要


   • [TUNING] ノブの動きが滑らかではなく、回していると、突然、動きが重くなることがあります。


2. 原因


   • おそらくかなり長い間使わなかったのだと思います。 そして保管状態が悪かったと思います。


   • [TUNING 軸] にサビが出て、サビのせいで糸掛け機構の糸との摩擦力が大きくなり過ぎて、糸が絡まるのです。


   • 適度の摩擦力であれば、糸が [TUNING 軸] を適度に滑って絡まることはないです。


3. 修理


   • 糸掛けを外して [TUNING 軸] を取り出し、糸が掛かる部分を ピカール液 でマイクロ研磨しました。

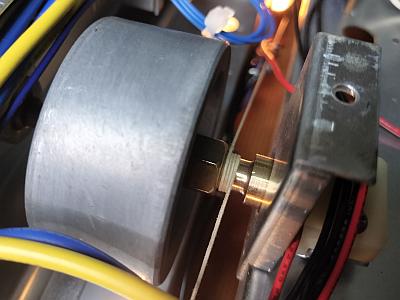

   • 右の写真のように軸がピカピカになって、適切な摩擦力に蘇りました。


4. 修理後の動作チェック


   • [TUNING] ノブで指針がスムーズに動き、途中で重くならないことを確認しました。


   • 指針が左端または右端に行ってから、そのまま [TUNING] ノブを回し続けても、糸がうまく滑って絡まらないことを確認しました。


5. コメント


   • 今回は長期間不使用で、かつ、保管環境が悪かったので故障したのです。


     • 5年間乗らないでガレージで保管した自動車が動かないのと同じです。


     • メカ機構は毎日使うことが故障の予防になるのです。


   • 本機を毎日または定期的に使っておれば、こういう不具合はおこりません。



---

リペア (その4)：その他

1. リアパネルの端子台を留めるネジに赤サビ、端子には白サビが出ている


   • RCA 端子を ピカール液 でマイクロ研磨して、やや輝きが蘇りました。


   • リアパネルに見えるネジをほぼ全てクロムメッキネジに交換しました。


   • 交換用の手持ちがないネジは、ネジの頭を黒塗装してサビを隠しました。


   • 以上でリアパネルがとても綺麗になりました。


2. [周波数ダイヤル] の飾り枠にサビ、透明ガラスにメチャクチャ汚れ、内部にはゴミも見える


   • フロントパネルを取り外して清掃しました。 内側にクモの巣もありました。 いったいどういう保管状態だったのだろう？


   • 飾り枠はメタル製でクロムメッキされている立派なもので、取り外して、できるだけサビを落としました。


   • 透明ガラスの汚れは厚く硬くて普通には落とせず、カッターナイフで汚れ (カビ？) を落としました。


     • 暴挙とも思われる方法ですが、ナイフよりガラスの硬度のほうが高いのでキズは付きません。


   • 以上で周波数ダイヤルは非常に綺麗になり、ここだけは新品同様とも言える状態になったと思います。


3. [フロントパネル] [ノブ] [レバースイッチ] に汚れがある


   • [フロントパネル] は取り外して無水アルコールで清掃して、少し綺麗になりました。


   • [ノブ] は取り外してサビや汚れを落として、少し綺麗になりました。


   • [レバースイッチ] のトップ (プラスチック製) は　無水アルコールで清掃して、少し綺麗になりました。


4. [サイドウッド] [天板] [底板] に汚れがある


   • [サイドウッド] は 家具用 保護・ツヤ出しワックス でワックス掛けしたらピカッとした艶が出ました。


     • [サイドウッド] も家具みたいなものなので、このワックス掛けで見違えるほど良くなります。


   • [天板] はプロ用の洗浄液 new プロインパクト中性 でクリーニングして新品と変わらなくなりました。


     • [天板] を留めるネジの頭に少しサビが出ていたので、頭を黒塗装しました。


   • [底板] は一旦足を取り外して鉄板だけにし、中性洗剤を使ってジャブジャブを水洗いしました。


     • [底板] を留めるネジの頭に赤サビが出ていたので、頭を黒塗装しました。


5. フロントエンドカバーにサビが出ている


   • サビを落としてから ピカール液 でマイクロ研磨し、無水アルコールで洗浄しました。


   • 最後に PC ボードプロテクタ でサビ防止しました。


6. FM 受信音にステレオ感がない


   • 再調整でステレオセパレーションが蘇り、良い音になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)


   • 実測値は以下のように良好でした。



   基板	VP	標準値	実測値	判定
   AF 基板	5pin	+13V	+13.1V	〇



2. FM 受信部の調整



   手順	SSG出力	KT-5000 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM AUTO FM MUTING : OFF MPX FILTER : OFF		-
   2	OFF	指針を放送がない 周波数に合わせる	[IF 基板] L8 (上)	T メータ = センタ	同調点(仮)調整
   3	78MHz 90dB 無変調	指針を 78MHz に 合わせる	[フロントエンド] L4	T メータ = センタ	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   4	88MHz 90dB 無変調	指針を 88MHz に 合わせる	[フロントエンド] TC5
   5	手順3～4を数回繰り返す
   6	78MHz 30dB 無変調	78MHz 受信	[フロントエンド] L1 L2 L3	S メータ = 最大	RF トラッキング調整
   7	88MHz 30dB 無変調	88MHz 受信	[フロントエンド] TC1 TC2 TC3 TC4
   8	手順6～7を数回繰り返す
   9	83MHz 30dB 無変調	83MHz 受信	[フロンロエンド] T1	S メータ = 最大	IF 調整
   			[IF 基板] L2 (上下) L3 (上下) L5 L7 (左右)
   10	83MHz 90dB 無変調		[IF 基板] L8 (下)	オーディオ出力 = 高調波歪最小	レシオ検波調整
   11			[IF 基板] L8 (上)	T メータ = センタ
   12	手順10～11を数回繰り返す
   13	83MHz 90dB mono 400Hz	83MHz 受信	[IF 基板] VR1	オーディオ出力 = 1Vrms 固定出力で測定	オーディオ出力レベル調整
   14	[MPX 基板] VR1 = 中間位置				19kHz コイル調整
   15	83MHz 90dB stereo 1kHz L+R	83MHz 受信	[MPX 基板] L1	[MPX 基板] D1-K 電圧 = 最大
   16	83MHz 16dB stereo 1kHz L+R		[MPX 基板] VR1	stereo ランプ = ON/OFF 閾	stereo ランプ調整
   17	83MHz 20dB mono 1kHz	83MHz 受信 FM MUTING : ON	[IF 基板] VR4	MUTING = ON/OFF 閾	MUTING 調整
   18	83MHz 60dB 無変調		[IF 基板] VR2	S メータ = 4	S メータ調整
   19	83MHz 90dB stereo 1kHz L-R		[MPX 基板] L4	オーディオ出力 = 最大	38kHz コイル調整
   20	83MHz 90dB stereo 1kHz L+R		[フロントエンド] T1	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   21	83MHz 90dB stereo 1kHz R/L		[AF 基板] VR1	オーディオ出力 (L/R) = 最小	stereo セパレーション調整



3. AM 受信部の調整



   手順	SSG出力	KT-5000 の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM	-	-
   2	600kHz 60dB 無変調	指針を 600kHz に 合わせる	[IF 基板] L11	S メータ = 最大	OSC トラッキング調整 ダイヤルと指針を合わせる のが目的
   3	1400kHz 60dB 無変調	指針を 1400kHz に 合わせる	[フロントエンド] CT8
   4	手順2～3を数回繰り返す
   5	600kHz 30dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
   			[IF 基板] L10
   6	1400kHz 30dB 無変調	1400kHz 受信	[フロントエンド] CT6 CT7
   7	手順5～6を数回繰り返す
   8	1000kHz 30dB 無変調	1000kHz 受信	[IF 基板] L4 (左右) L6 (左右) L9	S メータ = 最大	IF 調整



4. 調整結果


   • FM 受信


     • フロントエンドのトラッキング再調整で感度アップしました。


     • ステレオセパレーションが向上し、音に元気さが戻り解像度が上がり、良い音に蘇りました。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	41	34	dB
       高調波歪率 (1kHz)	mono	0.15		%
       	stereo	0.15		%
       パイロット信号キャリアリーク	stereo	-47	-43	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.16	dB



   • AM 受信


     • 到着時より動作良好でしたが、再調整で少し感度アップしました。



---

使ってみました

1. 修理＆再調整が終わって


   • 到着時より動作はしていたので、メンテナンスは「各部の清掃」「ランプ交換」が主だったです。


   • 特にフロントパネルにある透明ガラス内外の汚れが超酷く、完全に汚れを落としたらメチャメチャ美しくなりました。

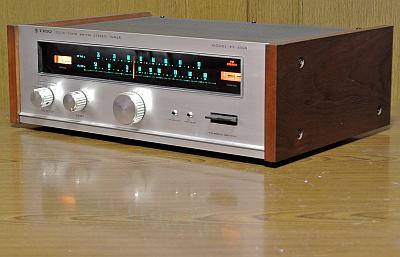

   • もう55年物ビンテージ、昭和レトロとして、懐かしい感じがする綺麗なチューナに蘇りました。


   • 今回は実施しませんでしたが、照明の LED 化ができそうな構造でした。


2. デザイン


   • サイドウッド付きの上品なデザインが素敵です。


   • フロントパネルは 4～6.5mm と分厚く、3つのノブは無垢アルミです。


   • サイドウッドのツキ板 (化粧板) は厚みが 1mm あって豪華です。


     • 最近の機器のサイドウッドのツキ板はミクロンの極限で薄いです。


   • 横幅は 408mm でそう大きいということはないです。


   • 手で持ち上げるとズッシリとした重みを感じます。


   • 電源を入れると周波数ダイヤルやメータが浮き上がって表示され、美しいです。


     • ダイヤルの後ろから光を当て透過文字などを浮き上がらせる方式です。


   • FM アンテナはターミナル端子で、今では扱いにくいです。


3. 受信性能＆音質


   • 感度や妨害波排除能力はかなり良いです。


   • レシオ検波の無難で聴きやすい音がします。



---

仕様など

1. ドキュメント


   • KT-5000 取扱説明書

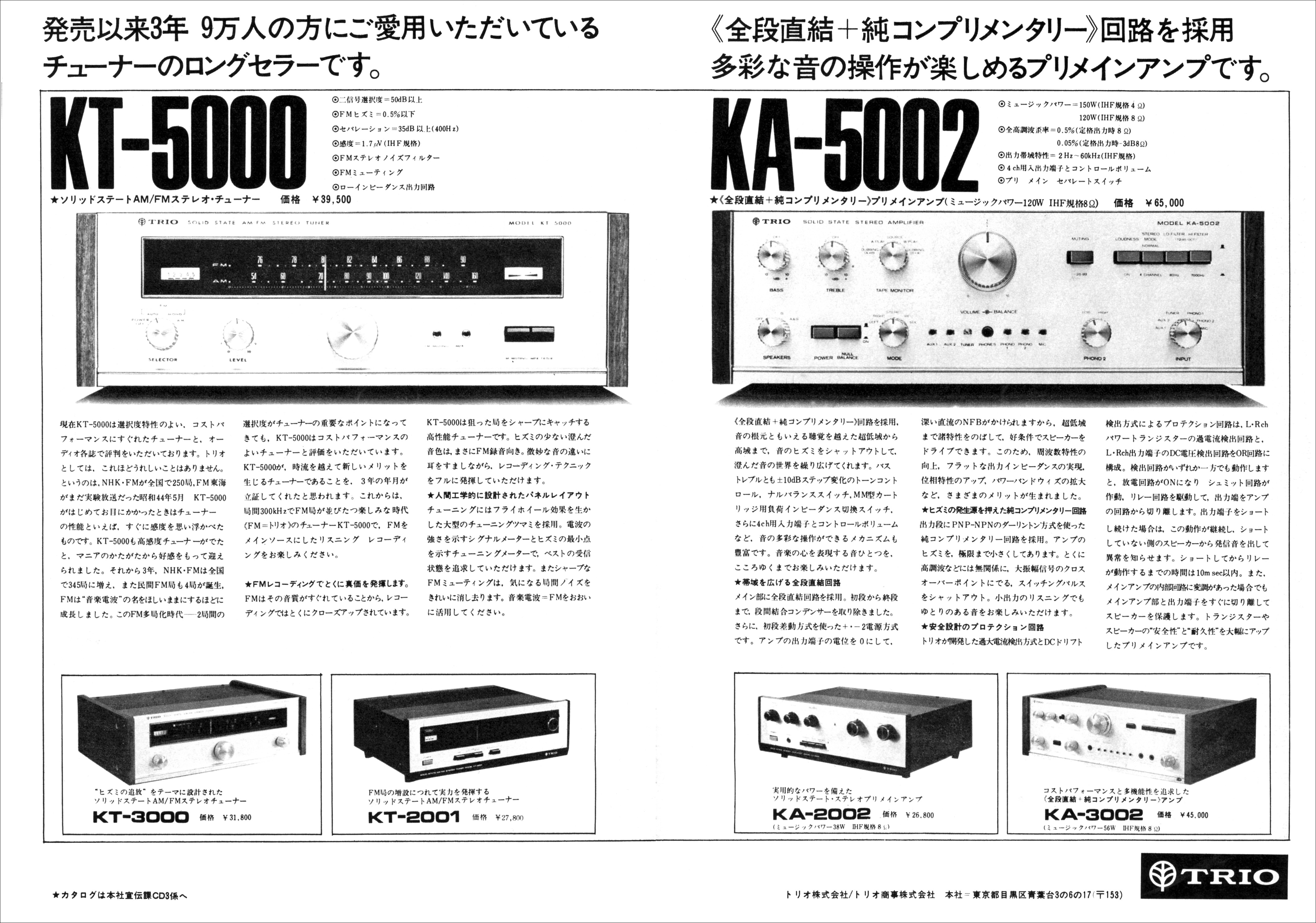

   • KT-5000 カタログ


     • このカタログでは「局間 300kHz で放送局が並び立つ楽しみな時代に対応するチューナ」と書かれています。


     • それから半世紀以上経った現在でも「局間 300kHz で放送局が並び立つ」していません。


     • いつになったら TRIO さんの予言が成就するのだろう？？？ 社名を KENWOOD にしたのは、この予言が恥ずかしかったから？？？


   • [TRIO KT-5000] の輸出型式は [KENWOOD KT-5000] で、以下のドキュメントが参考になります。


     • KENWOOD KT-5000 Service Manual


     • KENWOOD KT-5000 Schematics


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   感度 (IHF)	1.7uV
   歪率	0.5% 以下 (400Hz, 100% 変調)
   S/N 比	60dB (100% 変調, 100uV 入力)
   周波数特性	20Hz～20kHz +0.2dB
   周波数ドリフト	0.02% 以下
   キャプチャーレシオ	2.5dB 以下
   イメージ比	90dB 以上
   スプリアスレスポンス	90dB 以上
   IF リジェクション	85dB 以上
   選択度	50dB 以上
   AM サプレッション	45dB 以上
   ステレオセパレーション	35dB 以上 (400Hz)
   定格出力	1V (400Hz, 100% 変調)
   アンテナ入力インピーダンス	300Ω平衡型 75Ω不平衡型
   AM 受信部
   受信周波数範囲	520～1610kHz
   感度 (IHF)	15uV
   イメージ比	70dB 以上
   選択度	25dB 以上
   IF リジェクション	65dB 以上
   SN 比	45dB 以上 (30%変調, 1mV 入力)
   定格出力	0.33V (400Hz, 30%変調)
   出力インピーダンス	330Ω (出力最大時)
   総合
   電源電圧	AC100V, 50/60Hz
   定格消費電力	15W
   外形寸法	408(W)×134(H)×280(D)mm
   重量	6.4kg
   その他
   発売時期	1969年
   定価	39,500円




---
