TRIO KT-5500

TRIO KT-5500 が到着

2025年7月18日、東京都町田市の Y さんから TRIO KT-5500 の修理依頼品が到着しました。

価格は安いのですが、FM 専用機でフロントエンドの構成が素晴らしい実力機です。

ただし、大問題があります。 構造的に基板上の部品交換が難しいのです。 故障したら修理できません。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 不具合部分あれば修理と整備をお願いします。 ランプの LED 化 もお願いします。


2. 外観


   • 製造シールが剥がれておりシリアル番号は不明です。 電源コードの製造マーキングより [1975年製造品] とわかりました。


   • 天板に過去に上に乗っていた物体の長方形の後が薄っすらと見えます。


   • 周波数ダイヤルの内側にやや汚れとゴミが見えます。


   • 上記以外は綺麗な良い状態です。 リアパネルの端子類にも輝きが残っています。


3. 電源 ON してチェック


   • 電源は問題なく入り、ランプ切れはないです。


   • [S メータ] [T メータ] の振れは正常で、周波数ズレはほぼないです。


   • [stereo] ランプが点灯して良好に受信できます。 ステレオ感は弱いです。


   • 動作に問題はなさそうなので、現状のオーディオ性能を測定してみました。


     • ステレオセパレーションが落ち込んでいるようです。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	25	25	dB
     高調波歪率 (1kHz)	mono	0.55		%
     	stereo	0.55		%
     パイロット信号キャリアリーク	stereo	-64	-64	dB



4. カバーを開けてチェック


   • 内部は非常に綺麗で、目視で劣化とわかる部品は見当たりません。


   • LED 化できるか構造をチェックしました。


     • LED はフィラメントランプの代わりに取り付けできそうです。


     • 電源強化のための電解コンデンサ交換や配線を基板裏側に行う必要がありますが、これが難しいです。


     • 修理依頼者には事情を説明し、LED 化はなしとなりました。



---

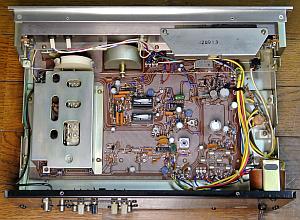

カバーを開けてみました

1. 全体の作りはかなり良いです。 写真をクリックすると拡大写真を表示できます。


   • 内部の構成品は綺麗に配置され、基板の作りも良いです。


   • 底板側に点検蓋がないので、部品交換は難しく、メンテナンス性が悪いです。


     • 部品交換しようと思っても、基板を取り外すには「糸掛け機構の分解」「基板に接続されている電線を外す」が必要になります。


     • 事実上、修理や部品交換は困難です。 これが値段の差なのかも。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA1196	PLL FM Stereo Demodulator
     TOSHIBA	TA7060P	FM IF Amplifier
     	TA7136P	FM IF Amplifier



2. FM フロントエンド


   • 5連バリコン式で以下の構成です。 RF 同調回路は 1-2-1 です。

     (ANT)→[同調]→[DG-FET]→[同調]→[同調]→[DG-FET]→[同調]→①→[Mixer:DG-FET]→[IFT]→(IF)
     [OSC 同調]→[TR]→①


3. FM IF 部


   • 以下の構成です。

     (FE)→[CF]→[TR]→[CF]→[TA7060P]→[CF×2]→[HA1137W]→(MPX)


   • [S メータ] [T メータ] は [HA1137W] で抽出します。


4. FM 検波部


   • FM IF 部にある [HA1137W] を使ったクォードラチュア検波です。


5. FM MPX 部


   • PLL MPX IC の [HA1196] を使ってステレオ分離します。



---

リペア (その1)：バリコン軸の接触回復

1. 概要


   • 本機は半世紀物ビンテージで、バリコン軸にサビが出ても不思議ではありません。


   • サビは絶縁物なので、同調が不安定になったり、感度が落ちたりします。

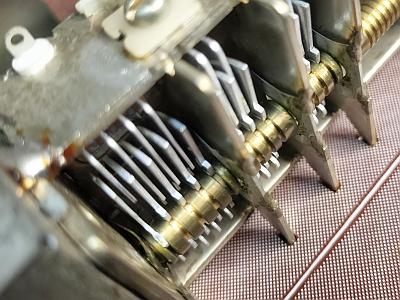

   • 観察してみると、やはり右の写真のように緑青サビが出ていました。


   • 軸と接するアースプレートに緑っぽいものが見えますが、これが緑青サビです。


   • 本機のバリコンはアクセスしやすい場所にあるので、バリコン軸の接触回復をしておいたほうが良いです。


2. 回復作業


   1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


   2. 湧き出た緑青サビを 爪楊枝/歯間ブラシ/歯間糸楊枝 を使って丹念に落とします。


   3. [1] と [2] を何度も何度も繰り返します。


   4. 接点復活スプレー を軸受けに少量吹きかけ馴染ませます。


   5. 仕上げに、軸受けにリチウムグリスを塗布して防錆処置します。


3. 作業結果


   • やってみると、やはり緑青サビが大量に出ました。 緑青サビの除去に結構手間がかかりましたが回復しました。



---

リペア (その2)：その他

1. 周波数ダイヤルの内側にやや汚れとゴミが見える


   • フロントパネルを分解して内側を無水アルコールでクリーニングしました。


   • スッキリとした綺麗な表示に蘇りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電源電圧チェッックポイント (VP)



   VP	標準値	実測値	判定
   R81(右)	+14V	+13.5V	〇
   R79(左)	-14V	-14.8V	〇



2. FM 受信部の調整



   手順	SSG出力	KT-5500 の設定	調整箇所	TP 及び調整値	備考
   1	-	muting : off mode : auto	-	-
   2	OFF	-	VR2	T メータ = センタ	OFFSET 調整
   3	88MHz 90dB mono 1kHz	指針を88MHz 付近で高調波歪最小位置に合わせる			同調点(仮)調整
   4		指針は手順3から 動かさない	T6 (下)	T メータ = センタ
   5		指針を 88MHz に 合わせる	[フロントエンド] OSC トリマ	T メータ = センタ	OSC トラッキング調整 指針をダイヤルに合わせるのが目的
   6	78MHz 40dB 無変調	78MHz 受信	[フロントエンド] T1 T2 T3 T4	S メータ = 最大	RF トラッキング調整
   7	88MHz 40dB 無変調	88MHz 受信	[フロントエンド] RF トリマ×4
   8	手順6～7を数回繰り返す
   9	83MHz 40dB 無変調	83MHz 受信	[フロントエンド] T5	S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		T6 (下)	T メータ = センタ	QR 検波調整
   11			T6 (上)	オーディオ出力 = 高調波歪最小
   12	83MHz 90dB 無変調		VR5	TP3 周波数 = 76kHz±120Hz 周波数カウンタで測定	VCO 調整
   13	83MHz 90dB stereo 1kHz L-R		T5	オーディオ出力 = 高調波歪最小	stereo IF 歪補正
   14	83MHz 90dB stereo 1kHz R/L		VR4	オーディオ出力 (L/R) = 最小	セパレーション調整
   15	83MHz 60dB 無変調		VR1	S メータ = 5	S メータ調整



3. 調整結果


   • フロントエンドのトラッキングを再調整して感度が 30% くらい上がりました。


   • 再調整でステレオセパレーションと高調波歪率が大きく改善し、音の解像度が上がりました。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	50	50	dB
     高調波歪率 (1kHz)	mono	0.24		%
     	stereo	0.24		%
     パイロット信号キャリアリーク	stereo	-65	-65	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	-0.43	dB




---

使ってみました

1. メンテンスが終わって


   • LED 化依頼があったのですが、基板の裏側が見える裏蓋がないので断念しました。


   • コンパクトで見栄えも良いのにメンテナンス性が悪いです。


   • メーカは目立たない (気が付かない) ところでコストダウンするのですね。


2. デザイン


   • TRIO らしい素晴らしく良好なデザインです。


   • 筐体は厚みがあって剛性もあります。


   • フロントパネルは 3.6mm の分厚いアルミ材で高級感あります。


   • ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。


   • チューニングノブは直径 42mm の光沢アルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


   • 最前面の透明板はガラスで、内部の周波数パネルはアクリルです。 透明度が高く高級感バッチリです。


   • アンテナ端子は F 端子で、妨害電波の混入を防止できます。


     • ターミナル端子の [300Ω] [75Ω] もあります。


   • [OUTPUT] [MULTIPATH] 端子はいずれも RCA 端子です。


3. 感度や音質


   • 感度は良好です。 妨害電波排除能力も優れています。


   • 音に解像度があって歪感がなく、かなり良い音です。 しっかり作られていると感じます。



---

仕様ほか

1. ドキュメント


   • KT-5500 取扱説明書


   • 機種は違うが輸出型式 KT-7300 (日本型式 KT-7500) の回路図と調整方法が参考になります。 特に [VR2] OFFSET 調整。


     • KT-7300 Service Manual


     • KT-7300 Shematics
