TRIO KT-8000 (3号機)

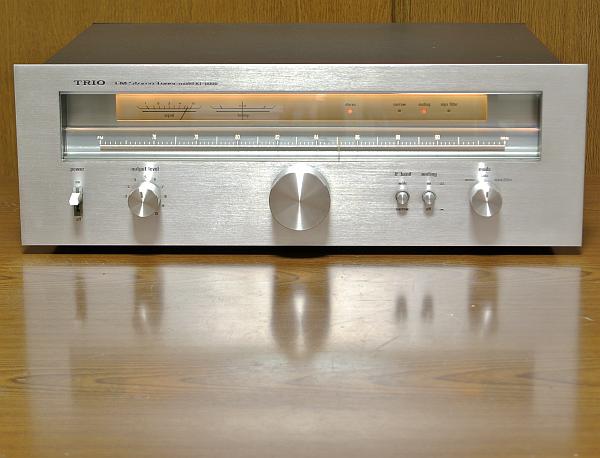

TRIO KT-8000 (3号機) が到着

2026年8月17日、愛知県豊川市の M さんから TRIO KT-8000 の修理依頼品が到着しました。

パルスカウント検波 の FM 専用チューナです。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 2026年6月にハードオフで購入し、1か月くらいは順調に動いてました。


   • ある日、まるで虫が入ったようにコロコロと音がしてから音が出なくなりました。


2. 外観のチェック


   • 製造シリアル番号は [661143] で、電源コードの製造マーキングより [1977年製造品] とわかりました。


   • [フロントパネル] は綺麗ですが、透明ガラスの内側にスス状のゴミが付着しています。


   • [リアパネル] [天板] [底板] は特に問題ありません。 RCA 端子にクスミがあります。


3. 電源 ON してチェック


   • 電源は問題なく入りランプ切れはないです。 操作スイッチは正常に反応します。


   • [S メータ] [T メータ] が正常に振れ、同調操作に問題はありません。


     • (筆者の環境では) [S メータ] が振り切れます。 これはおかしいので再調整が必要です。


   • 電源 ON 直後はバリバリという雑音混じりの音が出ましたが、15分くらいで無音になりました。


     • 音が出なくなった時でも [stereo] ランプは点灯していました。


   • 周波数ズレは無いです。 指針の示す周波数は ±0.1MHz の誤差範囲に入っているので正常です。


4. カバーを開けてチェック


   • いくつかの IC でピンが真っ黒になっています。 マイグレーションが発生しています。


   • 上記以外には目視で明らかに劣化とわかる部品は見当たりません。



---

リペア (その1)：音が出ない

1. 調査と原因


   • 音が出ない時でも [stereo] ランプは点いているので、MPX IC に音声信号が届いています。


   • [muting] スイッチを off にしても音が出ません。 ミューティング機能の不具合でもなさそうです。


   • こうなると、MPX IC が故障していると思います。 これが原因です。


2. 修理


   • MPX IC を以下のリストのように交換しました。 IC の型式が少し違いますが、交換後の IC が改善版です。



     部品番号	交換前	交換後	備考
     IC9	HA11223	HA11223W	MPX IC (ステレオ分離)

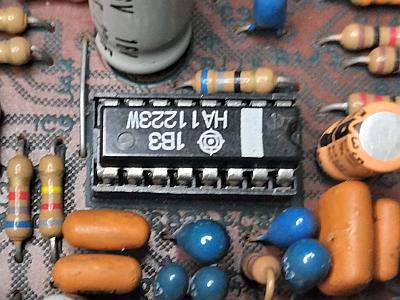

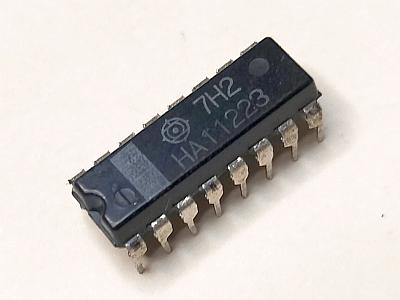

   • 左の写真は交換後で、IC ソケット化してから IC 交換しました。 右の写真は交換前に実装されていた故障した IC です。

     　


3. 修理後の動作チェック


   • [stereo] ランプが点灯して両チャンネルから綺麗なステレオ音が出ました。


   • 故障した IC のピンは真っ黒になってマイグレーション発生していたので、金属ブラシで磨いてから再実装してみました。


     • 音の出ない現象が再現しました。 この IC 故障に間違いないです。


   • IC シケット化したのは、こうした再現試験を容易に行えるようにするためです。


4. 新たな不具合が顕在化


   • 今までは音が出なかったのでわからなかったのです。


   • [TUNING] ノブを回すと回転に同期してジャリジャリという雑音が出ます。 バリコンの故障です。



---

リペア (その2)：マイグレーション対策

1. 概要


   • IC の足に黒く発生するマイグレーションは金属カビみたいなもので導電性です。


   • マイグレーションは数十年成長し続け、やがて IC のピン間をショートします。


   • 現象としては最初はバリバリという雑音発生ですが、やがて IC そのものが壊れることがあります。


   • IC が故障に至るまでに、ここでマイグレーション除去などの予防メンテナンスをします。


2. 修理 (予防メンテナンス)


   • [IC9] HA11223


     • リペア (その1) で HA11223W に交換したので、これは完了です。


   • [IC10] NJM4558D


     • 下のリストのように高音質の IC に交換しました。



       部品番号	交換前	交換後	備考
       IC10	NJM4558D	NJM4580DD	OP アンプ、NJM4580DD のほうが高音質

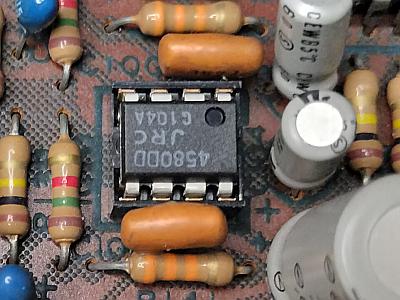

     • 左の写真は交換後で、IC ソケット化してから IC 交換しました。

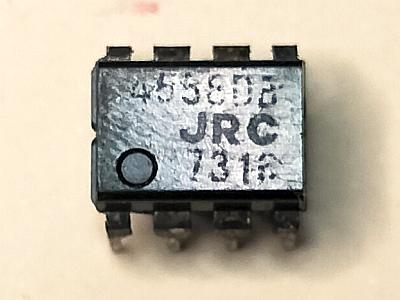

     • 右の写真は交換前に実装されていた古い IC です。 足が真っ黒になっていますが、これがマイグレーションです。

       　


   • [IC4] HA1137W、[IC3] LA1222

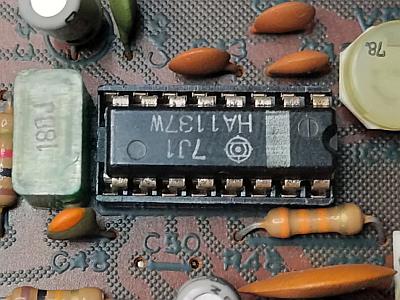

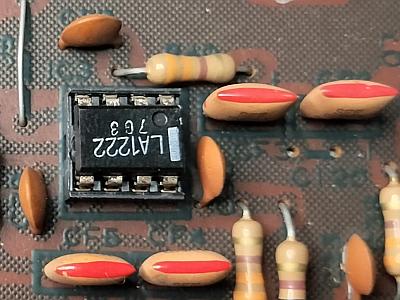

     • 左の写真は [IC4] HA1137W、右の写真は [IC3] LA1222 の対策後です。


     • いずれの IC も一旦取り外して IC ソケット化し、マイグレーションを除去してから戻しました。

       　


   • [IC8] HA1457


     • 下のリストのように 筆者特製 HA1457 リプレース基板 に交換しました。



       部品番号	交換前	交換後	備考
       IC8	HA1457	筆者特製 HA1457 リプレース基板	リプレース基板は NJM4580DD 使用で高音質

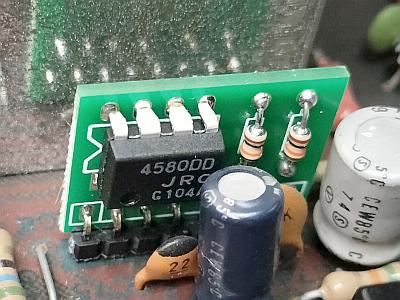

     • 左の写真は交換後で、リプレース基板は元の IC の位置にピッタリ収まるよう設計しています。

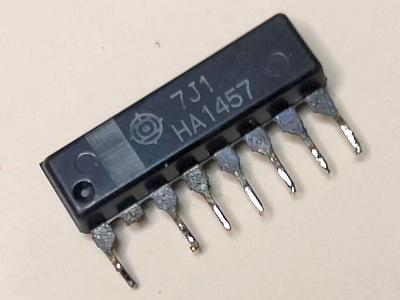

     • 右の写真は交換前に実装されていた古い IC です。 足が真っ黒になっていますが、これがマイグレーションです。

       　


3. 修理後の動作チェック


   • バリバリ雑音のない綺麗な FM 受信音が出ることを確認しました。



---

リペア (その3)：パルスカウント検波 100kHz LPF 点検

1. 概要


   • 本機はパルスカウント検波で、検波後に 100kHz LPF で不要帯域をカットしています。


   • LPF にはチタコンが搭載されており、これにマイグレーションが発生するとバリバリという雑音が発生します。


   • LPF の状態をチェックし、問題あれば修理しようと思います。


2. 100kHz LPF 状態点検


   • 基板に大きなメタル製のパンドラの箱があります。 ここにはパルウスカウント検波回路が入っています。

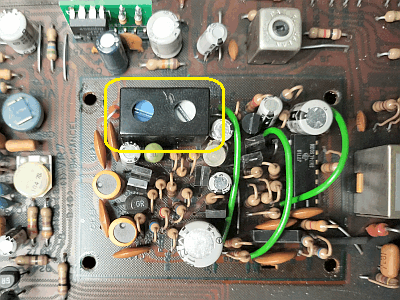

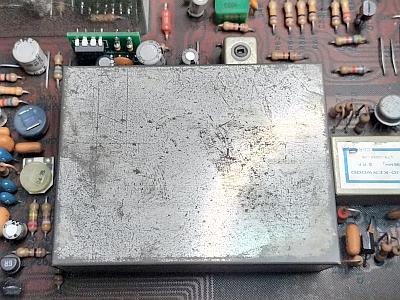

   • 左の写真はパンドラの箱を開ける前、右の写真は開けた後です。 黄枠で囲んだのが [FL2] 100kHz LPF です。

     　

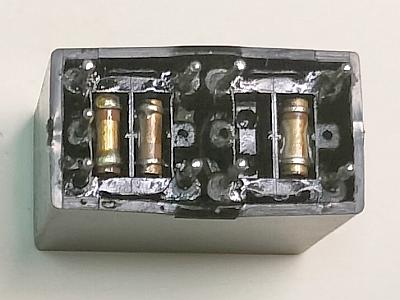

   • 取り出した [FL2] 100kHz LPF です。 裏側に見えるチクワの形をしたチタコンは3本とも綺麗です。


   • 真っ黒に見えるマイグレーションは発生していません。 問題ありません。

     　


3. 点検完了


   • 問題は見られなかったので、[FL2] には何もせず元に戻しました。



---

リペア (その4)：バリコン軸の接触不良回復

1. 概要


   • [TUNING] ノブを回すと回転に同期してジャリジャリという雑音が出ます。 バリコンの故障です。


2. 原因

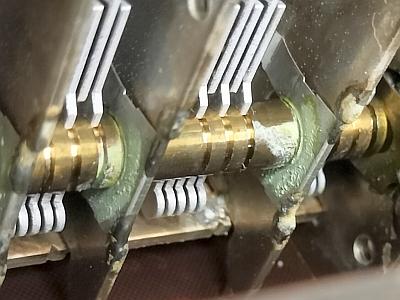

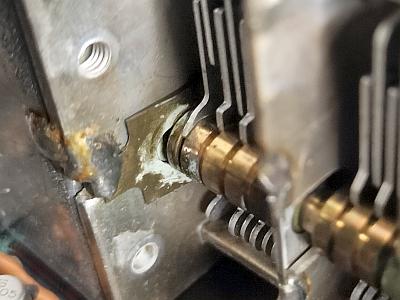

   • 下の写真のように全ての [バリコン軸と接触板] の間に緑青サビが出ています。


   • サビは絶縁物なので、バリコン軸で接触不良が発生します。 これが原因です。

     　


3. 修理


   • バリコン軸接触不良回復作業を実施しました。


     1. エレクトロニッククリーナ を軸受けに噴射し何度もバリコン羽を動かすと緑青サビが湧き出てきます。


     2. 湧き出た緑青サビを爪楊枝/歯間楊枝/歯間ブラシで丹念に落とします。


     3. [1]～[2] を何度も何度も繰り返します。


     4. 接点復活スプレー を少量吹きかけ馴染ませます。


     5. 仕上げに、軸受けに セラグリス HG を塗布して防錆処置します。


   • 7連バリコンなので結構手間がかかりましたが完了しました。


4. 修理後の動作チェック


   • [TUNING] ノブを回してもジャリジャリ雑音が出ないことを確認しました。



---

リペア (その5)：その他

1. 透明ガラスの内側にスス状のゴミが付着している


   • フロントパネルを取り外して、[透明ガラスの内外] [内側にあるダイヤルスケール板] [メータ] などをクリーニングしました。


   • ダイヤルスケール板の裏側はクリーニングしていません。


     • これは裏側に周波数目盛が印刷されていて、クリーニングすると (経年変化で) ボロボロ剥がれるリスクがあるためです。


   • 以上でダイヤル面がクッキリ見えるようになりました。


2. RCA 端子にクスミがある


   • ピカール液 を使ってマイクロ研磨して輝きが戻りました。


   • 新品時の輝きには戻せませんが使用には問題ない程度になりました。


   • 使わない RCA 端子には防塵キャップを被せて防サビ処置することをお奨めします。



---

再調整

1. 電圧チェッック (VP)


   • 実測値は以下のように良好でした。



     VP	標準値	実測値	判定
     電源基板 11pin (+B)	+13.5V	+13.2V	〇
     電源基板 13pin (-B)	-13.5V	-13.2V	〇



2. FM 受信部の調整


   • KT-8000 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • FM フロントエンドのトラッキング調整で少し感度アップしました。


   • wide IF ゲインが上がり過ぎでした。 誰かが触ったと思います。 到着時に [S メータ] が振り切れた原因です。 再調整で規定内に入りました。


   • 2nd IF (1.96MHz) がややズレていました。 再調整で規定内に入りました。


   • ステレオセパレーションも高調波歪率も良好なパルスカウント検波らしい滑らかな音になりました。



     項目	IF band	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	wide	stereo	64	55	dB
     	narrow		24	24	dB
     高調波歪率 (1kHz)	wide	mono	0.023		%
     		stereo	0.032		%
     	narrow	mono	0.28		%
     		stereo	0.29		%
     パイロット信号キャリアリーク	wide	stereo	-65	-65	dB
     オーディオ出力レベル偏差 (1kHz)	wide	mono	0	+0.23	dB




---

使ってみました

1. 修理＆再調整が終わって


   • 到着からしばらくして音が出なくなりました。 音の出ないチューナはオブジェにしかなりません。


   • 修理によって音が出て、ステレオセパレーションや高調波歪率が優秀な性能になりました。


   • 今回、予防メンテナンスとして、放置するといつか雑音障害になる箇所を全て手直ししました。

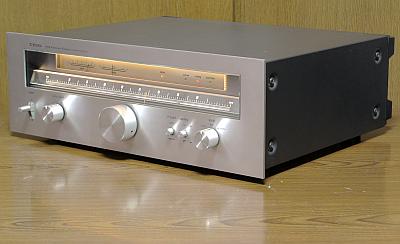

2. デザイン


   • ともかく大きくて重いです。


   • フロントパネルは 4mm の分厚いアルミ材で高級感あります。


   • ダイヤルとメータに照明があって、ON すると浮き上がって素敵です。


   • チューニングノブは直径 46mm のアルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


   • 最前面の透明パネルと内部の周波数パネルがガラスでできています。 このため透明度が高く高級感バッチリです。


   • アンテナ端子は [300Ω] [75Ω] のあらゆる接続に対応しています。 特に F 端子がありがたいです。


3. 感度や音質


   • 感度は良好です。 妨害電波排除能力も優れています。


   • 派手さのない無色透明のパルスカウント検波の音で、歪感がない良い音です。



---
