TRIO KT-8100 をゲット！

2009年6月7日、 HARD-OFF 16号庄和店のジャンクコーナで TRIO KT-8100 の中古が2,100円でした。

TRIO のお家芸 パルスカウント検波 を実装したチューナーです。

程度＆動作チェック

外観のチェック
- 電源ケーブルの製造マーキングより [1979年製造品] とわかりました。

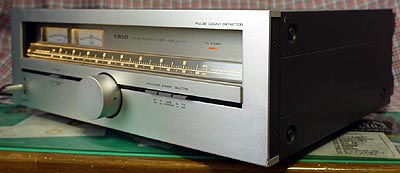

- 全体に綺麗です。フロントパネルの右下サイドに深いキズがありますが、写真で判るように正面から見るとそれほど目立ちません。
- フロントパネル自体は非常に綺麗です。同調ノブや各スイッチにサビが出ておらず、状態が良いです。
- 残念ながら天板のリア側に若干サビが出ています。
電源 ON してチェック
- ランプ切れはありません。
- FM 受信で 80MHz で +0.2MHz の周波数ズレがありますが、ちゃんとステレオになります。動作は問題ないです。
- AM 受信で周波数ズレはなく、良好に受信できます。動作は問題ないです。

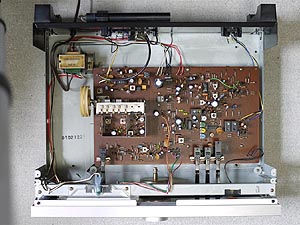

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。
- バリコン式最後期の製品なので、使用している IC や回路はシンセサイザーチューナーと変わりません。
- 抵抗など少し大き目の部品を使っており、点検用の底板があります。このため、メンテナンスが楽です。

IC を使用して合理化が図られています。

メーカ	IC	機能
HITACHI	HA1137W	FM IF System
	HA1196	FM PLL MPX
	HA1197	AM Tuner
NS	MC1496N	Blanced modulator/demodulator
TOSHIBA	TA7060	FM IF Amplifier
TRIO-KENWOOD	TR4010A	Pulse Count Detector HITACHI HA12401A と同じ

FM フロントエンド
- 4連バリコンの以下の構成です。コア入りコイルを使っているので、トラッキング調整がやりやすいです。

  (ANT)→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[Mxer (TR)]→(IF)
  [OSC 同調 (TR)]→①
FM IF 部
- WIDE 時

  (FE)→[TR]→[UP-CF]→[TA7060P]→ [UP-CF] →[HA1137W]→(DET)
- NARROW 時

  (FE)→[TR]→[UP-CF]→[TA7060P]→ [CF]→[CF] →[HA1137W]→(DET)
- [HA1137W] のクォードラチュア検波を使って S メータと T メータを抽出します。
FM パルスカウント検波部
- 第2世代パルスカウント検波の構成です。
- [MC1496N] で IF 10.7MHz → 1.96MHz に周波数変換します。
- [TR4010A] でパルスカウント検波します。
MPX 部
- [HA1196] を使った PLL MPX です。
- IF BAND の WIDE/NARROW 別々にセパレーション調整できます。
- WIDE/NARROW セパレーション調整ボリュームは右の回路になっています。
  - Service Manual の回路図では [VR3] と IF BAND 切換ロジックが欠損しているので、基板のパターンから回路図化しました。
- 調整は NARROW 側を済ませてから WIDE 側を実施する必要があります。
AM 受信部
- フロントエンドは2連バリコンです。 [HA1197] で全てを構成します。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

調整ポイント
電圧チェックポイント (VP)
- 実測値は以下のように良好でした。
VP 標準値 実測値 判定

R120(左) (Q14-E) +14V +13.9V 〇

FM 受信部の調整

手順	SSG出力	KT-8100 の設定	調整箇所	TP 及び調整値	備考
1	CF カラーマーキングを確認する　　f_CF ＝ IF 周波数本機は橙色の f_CF ＝ 10.73MHz だった
2	-	SELECTOR : FM FM MODE : AUTO MPX FILTER : OFF IF BAND : WIDE	-	-
3	SSG 出力を R137(前) へ注入する				同調点調整
4	f_CF 90dB 無変調	-	L11	T メータ = センタ
5	手順3の SSG 出力注入を解除する
6	78MHz 90dB 無変調	指針を 78MHz に合わせる	L4	T メータ = センタ	OSC トラッキング調整周波数ダイヤルと指針を合わせるのが目的
7	88MHz 90dB 無変調	指針を 88MHz に合わせる	TC1	T メータ = センタ
8	手順6～7を数回繰り返す
9	78MHz 30dB 無変調	78MHz 受信	L1 L2 L3	S メータ = 最大	RF トラッキング調整
10	88MHz 30dB 無変調	88MHz 受信	TC2 TC3 TC4	S メータ = 最大
11	手順9～10を数回繰り返す
12	83MHz 30dB 無変調	83MHz 受信	L6	S メータ = 最大	IF 調整
13	83MHz 調整無変調	83MHz 受信 IF BAND : NARROW	-	SSG 出力を調整して S メータ = 3 にする	WIDE ゲイン調整
14	手順13 のまま	83MHz 受信 IF BAND : WIDE	VR1	S メータ = 3	WIDE ゲイン調整
15	83MHz 90dB 無変調		L17	R50(後) = 1.96MHz 周波数カウンタで測定	2nd IF 周波数調整
16	83MHz 90dB stereo 1kHz L+R		VR4	以下の [VCO 調整手順] を参照	MPX VCO 調整
17	83MHz 90dB stereo 1kHz L+R		L6	オーディオ出力 = 高調波歪最小	IF 歪調整 ±90度の範囲で調整
18	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	VR2	オーディオ出力 (L/R) = 最小	NARROW セパレーション調整
19	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : WIDE	VR3	オーディオ出力 (L/R) = 最小	WIDE セパレーション調整
20	83MHz 90dB stereo 1kHz L+R		FL4 黒コア	オーディオ出力 (L) = 19kHz 成分最小	キャリアリークフィルタ調整
21	83MHz 90dB stereo 1kHz L+R		FL5 黒コア	オーディオ出力 (R) = 19kHz 成分最小	キャリアリークフィルタ調整

VCO 調整手順

手順	備考
1	VR4 を反時計方向に回し切る
2	VR4 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	VR4 を時計方向に回し切る
4	VR4 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
5	VR4 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

手順	SSG出力	KT-8100 の設定	調整箇所	TP 及び調整値	備考
1	-	SELECTOR : AM	-	-
2	600kHz 60dB 無変調	指針を 600kHz に合わせる	L12	S メータ = 最大	OSC トラッキング調整周波数ダイヤルと指針を合わせるのが目的
3	1400kHz 60dB 無変調	指針を 1400kHz に合わせる	TC6	S メータ = 最大
4	手順2～3を数回繰り返す
5	600kHz 40dB 無変調	600kHz 受信	バーアンテナ	S メータ = 最大	RF トラッキング調整
6	1400kHz 40dB 無変調	1400kHz 受信	TC5	S メータ = 最大
7	手順5～6を数回繰り返す
8	1000kHz 40dB 無変調	1000kHz 受信	L13	S メータ = 最大	IF 調整

調整結果

FM フロントエンドで若干トラッキングのズレがあり、再調整で感度アップしました。
FM ステレオセパレーションなどは以下となりました。素晴らしく良好な数値です。

項目	IF BAND	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	WIDE	stereo	72	70	dB
ステレオセパレーション (1kHz)	NARROW	stereo	55	53	dB
パイロット信号キャリアリーク	WIDE	stereo	-59	-60	dB
オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	-0.06	dB

使ってみました

デザインは良いですが、ともかくデカイです。
- フロントパネルはかなり分厚いアルミ材のヘアライン仕上げで良好です。
- チューニングノブは直径 50mm で無垢アルミではなく、内部はスカスカです。
- 電源を入れるとダイヤルスケールが浮き上がって表示され、美しいです。
- メータは視度誤差が少なく、かなり見易く良好です。
- 大きくて設置が大変です。内部はスカスカなので、もっと小さくできるはずです。
機能関連
- [MPX FILTER] スイッチは Hi-Blend 機能です。 ON とすると、ステレオセパレーションは少し悪化しますが「シャー」というノイズが軽減します。
- [IF BAND] スイッチで FM IF BAND を WIDE/NARROW に切換できます。通常は WIDE で使います。
- [FM MODE] スイッチで AUTO STEREO/MONO および MUTING ON/OFF に切換できます。
- FM アンテナ入力は F 端子ではなく、同軸ケーブルを直接つなぐ方式のため面倒です。
- AM はバーアンテナなので、感度が良いです。
FM は感度が良く、音の解像度が良く高音質です。 AM は十分な感度とそれなりの音質です。 お奨めできるチューナ です。

S メータ

FM アンテナ入力レベルと S メータの振れの相関関係を測定してみました。
入手した個体は S メータはレベル4.5で飽和するようです。 S メータの振れ具合調整ポイントがないので、調整しようがないです。
これを見ると、S/N 良く受信するためには、レベル4.5（フル）の必要があるようです。

S メータ アンテナ入力 (dB)

1 24

2 31

3 39

4 53

4.5 61～

仕様など

ドキュメント
- KT-8100 取扱説明書
- KT-8100 の輸出版は KT-615 なので、以下のドキュメントが参考になる
  - KENWOOD KT-615 Service Manual
  - KENWOOD KT-615 Schematics

仕様

FM 受信部
受信周波数範囲	76～90MHz
アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
感度 (75Ω)	0.9uV/10.3dBf
S/N 比 50dB 感度 (75Ω)	mono 1.7uV/15.8dBf stereo 20uV/37.2dBf
歪率	WIDE mono : 0.05%(100Hz), 0.05%(1kHz), 0.065%(6kHz), 0.09%(15kHz) WIDE stereo : 0.1%(100Hz), 0.06%(1kHz), 0.1%(6kHz), 0.4%(15kHz) NARROW mono : 0.06%(100Hz), 0.17%(1kHz), 0.4%(6kHz), 0.9%(15kHz) NARROW stereo : 0.5%(100Hz), 0.25%(1kHz), 0.25%(6kHz), 1.5%(15kHz)
S/N 比 (100% 変調, 1mV 入力)	mono 81dB stereo 78dB
実効選択度	WIDE 45dB NARROW 54dB (300kHz)
イメージ妨害比	90dB
スプリアス妨害比	105dB
AM 抑圧比	65dB
キャプチャーレシオ	WIDE 1.0dB NARROW 2.0dB
ステレオセパレーション	WIDE : 55dB(1kHz), 40dB(50Hz～10kHz), 38dB(15kHz) NARROW : 48dB(1kHz), 35dB(50Hz～10kHz), 30dB(15kHz)
サブキャリア抑圧比	65dB
周波数特性	30Hz～15kHz +0.2dB -1.5dB
AM 受信部
受信周波数範囲	520～1650kHz
感度 (IHF)	13uV/m 250uV/m (バーアンテナ)
歪率	0.4%
S/N 比 (30% 変調, 1mV 入力)	50dB
イメージ妨害比	60dB
選択度	38dB
総合
出力/インピーダンス	FM (1kHz, 100%変調) : 0.75V/1.8kΩ AM (400Hz, 30%変調) : 0.14V/2.0kΩ
電源電圧	AC100V, 50/60Hz
定格消費電力（電気用品取締法）	12W
外形寸法	440(W)×153(H)×402(D)mm
重量	7.2kg
その他
発売時期	1978年
定価	42,000円
