TRIO L-07TⅡ

TRIO L-07TⅡ が到着

2022年6月14日、大阪市の K さんから TRIO L-07TⅡ の修理＆再調整依頼品が到着しました。

定価13万円 の高級 FM 専用チューナで パルスカウント検波 です。 一度触ってみたかった機種です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 現状、各種操作・動作に異常はなさそうですが、各種の調整をお願いします


2. 外観


   • 製造シリアル番号は [830427] で、電源コードの製造マーキングより1978年製造品とわかりました。


   • KENWOOD サービス履歴シールが貼ってあり、[1994年に KENWOOD サービスで修理] しています。


   • まず感じたのは重いです。 そして計測器のような作り。 素晴らしい！！！


   • [フロントパネル] は綺麗でキズ1つありません。 よほど大切に使われていたのに違いありません。


   • [左側サイドウッド] の化粧板にひび割れがあります。 [右側サイドウッド] は綺麗です。


   • [リアパネル] は綺麗ですが、端子類に薄いサビがあります。


   • [天板] はアルミ材でできており、1箇所補修跡がありましたが綺麗です。


   • [底板] [脚] は綺麗です。


   • ダイヤルスケールおよびメータの内側にゴミが溜まっています。


3. 入手した状態のまま電源 ON してチェック


   • [POWER] スイッチの動きに引っかかりのような違和感がありますが、正常に ON できました。


   • 良好に FM 受信でき、[STEREO] も点灯します。 音もイイ感じです。


   • ランプ切れはないです。



---

カバーを開けてみました

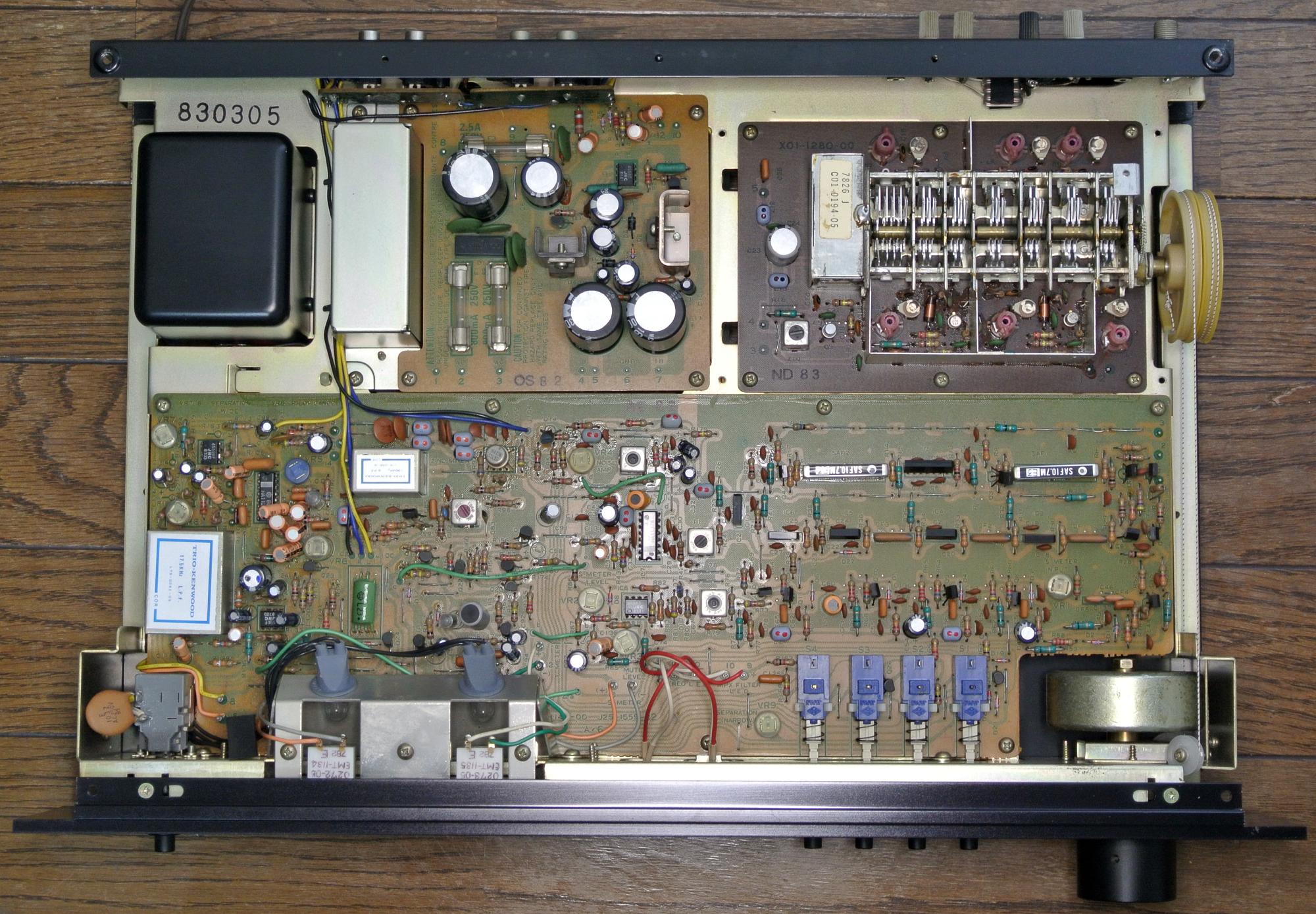

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • [フロントエンド基板] [IF 基板] [パルスカウント検波基板] [電源基板] の4つで構成します。


   • [パルスカウント検波基板] は電源トランスの右にある小さい金属ケースの中です。


   • 底板を外すと基板の裏側が見えるので、メンテナンスは楽です。




   • 上の写真で台形状の金属ケースはダイヤル照明ユニットです。 構造的に [フィラメントランプ]→[LED] への改造は楽です。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA1457	High Voltage Low Noise Preamplifier
     	HA11223W	PLL Mutiplex Stereo Demodulator
     Philips	MC1496	Balanced Modulator/Demodulator
     JRC	NJM4558D	2回路入り汎用オペアンプ
     	NJM4559D	2回路入り汎用オペアンプ
     NEC	uPC577H	FM IF Amplifier
     TOSHIBA	TA7060P	FM IF Amplifier



2. フロントエンド


   • 右の回路図はフロントエンドです。


   • 7連バリコン＆オール Dual Gate MOS FET の凄まじい構成です。


   • OSC 同調回路はシールドケースに入ってアクセスできないので、トラッキング調整できません。


   • RF 同調回路の全てで2点トラッキング調整できます。


   • AFC 機能はありません。 OSC はよほど安定な作りなのでしょう。


3. IF 部


   • [WIDE] [NARROW] が専用化され、コストのかかる、しっかりした以下の構成です。


   • WIDE 時

     (FE)→[FET]→[TR]→[SAF]→[TR]→[uPC577H]→[SAF]→[TR]→[TA7060P]→(a)


   • NARROW 時

     (FE)→[TR]→[FET]→[CF]→[TA7060P]→[CF]→[TA7060P]→[CF]→[TA7060P]→[TA7060P]→(a)


   • WIDE/NARROW 共通

     (a)→[IFT]→[HA1137W]→[MC1496K] [2nd OSC (TR)]→[BPF]


   • [HA1137W] のクォードラチュア検波で T メータを駆動します。


   • 豪華にも専用 S メータ抽出回路があって、これで S メータを駆動します。


4. 検波部


   • パルスカウント検波です。 音が良いことを期待できます。


5. MPX 部


   • [HA11223W] で構成した PLL MPX です。


   • ディスクリートで MPX を構成するより、こうした MPX IC を使ったほうが性能が出やすいです。



---

リペア

1. [POWER] スイッチの動きに引っかかりのような違和感がある


   • エレクロトロニッククリーナで接点を清掃したら直りました。 接点に錆が溜まっていたのでしょう。


   • 残りの4個のスイッチも同様に清掃しました。


2. バリコン軸の清掃と防錆処置


   • やはり、バリコン軸に接触不良がありました。 本機は製造から半世紀近く経っているので予想通りです。


   • エレクロトロニッククリーナで軸の接触部分を清掃したら、緑青錆が大量に湧き出て、丹念に爪楊枝で除去しました。


   • 仕上げはコンタクトグリスで防錆処置をしました。


3. オーディオ信号が通過する電解コンデンサを積層セラミックコンデンサに交換


   • 音質改善を目的として実施しました。


   • 電解コンデンサは周波数特性がせいぜい 100kHz 上限ですが、積層セラミックコンデンサは最低でも 100MHz あります。


   • 電解コンデンサは +80%～-30% の容量誤差があってテキトーですが、今回使った積層セラミックコンデンサは±10% です。


   • 左の写真が [IF 基板] の MPX IC 近くで、右の写真がシールドケース内蔵の [パルスカウント検波基板] です。


   • それぞれの基板の写真で、水色の部品が積層セラミックコンデンサです。 元の電解コンデンサよりはるかに小さい。

     　


   • 部品交換リストは以下です。



     基板	部品番号	数量	交換前	交換後
     IF 基板	Ct105, Ct112, Ct113	3	0.47uF/50V	0.47uF/50V
     	Ct118, Ct119	2	0.68uF/50V	0.68uF/50V
     	Ct108, Ct109	2	3.3uF/50V	4.7uF/50V
     	Ct123, Ct124	2	4.7uF/25V
     	Ct99, Ct116, Ct117	3	4.7uF/50V
     パルスカウント検波基板	Cb14, Cb17	2	47uF/16V	47uF/25V

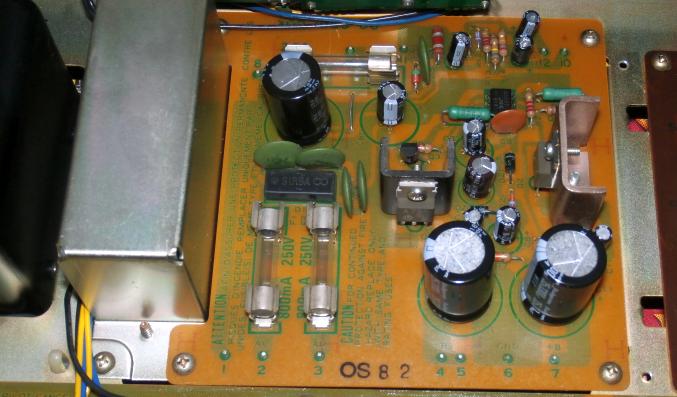

4. [電源基板] の電解コンデンサを全数交換


   • 本機が製造されたのは半世紀前です。 電解コンデンサの容量抜けが懸念されます。


   • 現在では半世紀前より電解コンデンサは高密度になってサイズが小さくなりました。


   • 基板に印刷されている円枠が元の電解コンデンサの大きさです。 スカスカになりました。


   • 小さくなった分、放熱器などの発熱物から離すことができ、風通しも良くなるので、信頼性が上がります。




   • 部品交換リストは以下です。



     基板	部品番号	数量	交換前	交換後
     電源基板	Ck10, Ck13	2	1uF/50V	1uF/50V
     	Ck16, Ck18	2	3.3uF/50V	4.7uF/50V
     	Ck17	1	10uF/16V	10uF/16V
     	Ck12	1	100uF/25V	100uF/50V
     	Ck8	1	220uF/16V	220uF/16V
     	Ck7	1	220uF/25V	220uF/25V
     	Ck6	1	470uF/25V	470uF/25V
     	Ck5	1	2200uF/25V	2200uF/35V
     	Ck11, Ck14	2	3300uF/16V	3300uF/35V



5. ダイヤルスケールおよびメータの内側にゴミが溜まっている


   • フロントパネルを分解して、透明板の内側を清掃しました。 煤のようなゴミが取れてダイヤル面などが見易くなりました。


6. 交換した部品の記録


   • 全て電解コンデンサで、基板に実装されていたものです。





---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント





   機能	種別	調整ポイント	調整内容
   フロントエンド	L	La1 La3 La4 La5 La7 La8	RF トラッキング
   	TC	TCa1 TCa2 TCa3 TCa4 TCa5 TCa6
   	L	-	OSC トラッキング 金属ケース入りで調整できない
   	TC	-
   	IFT	La10	IF
   IF	VR	VRt1	S-meter (レベル1)
   		VRt2	S-meter (レベル10)
   		VRt3	Muting level
   		VRt4	Noise amplifier
   	IFT	Tt1	IFT
   		Tt2	T-meter (同調点調整)
   		Tt3	S-meter (同調)
   MPX	VR	VRt5	VCO
   		VRt6	19kHz canceler
   		VRt7	WIDE Stereo Separation (R)
   		VRt8	WIDE Stereo Separation (L)
   		VRt9	NARROW Stereo Separation (L&R)



2. テストポイント (TP)



   TP	接続先	内容	備考
   Rt43(後)	Rt43(後)～GND 間	受信レベル	S メータと同様だが HA1137W の S メータ出力



3. 電源電圧チェッックポイント (VP)



   VP	標準値	実測値	判定
   電源基板 7pin (+B)	+13.5V	+12.1V	〇
   電源基板 4pin (-B)	-13.5V	-12.1V	〇



4. FM 受信部の調整



   手順	SSG出力	L-07TⅡの設定	調整箇所	TP 及び調整値	備考
   1	-	MPX FIL : OFF MODE : AUTO MUTING : OFF IF BAND : NARROW	-	-
   2	90MHz 90dB mono 1kHz	指針を 90MHz 付近で [オーディオ出力 = 高調波歪最小] となる位置で受信			OSC トラッキング調整
   3		指針は手順2のまま	Tt2	T メータ = センタ
   4		指針を 90MHz に合わせる	OSC トリマ
   5	78MHz 40dB 無変調	78MHz 受信	La1 La3 La4 La5 La7 La8	S メータ = 最大	RF トラッキング調整
   6	88MHz 40dB 無変調	88MHz 受信	TCa1 TCa2 TCa3 TCa4 TCa5 TCa6
   7	手順5～6を数回繰り返す
   8	83MHz 40dB 無変調	83MHz 受信 IF BAND : WIDE	La10 Tt1	Rt43(後) 電圧 = 最大	IF 調整
   9	83MHz 20dB 無変調		Tt3	S メータ = 最大	S メータ調整
   10	83MHz 100dB 無変調		VRt2	S メータ = 10
   11	83MHz 7dB 無変調		VRt1	S メータ = 1
   12	手順10～11を数回繰り返す
   13	83MHz 7dB 無変調	83MHz 受信 IF BAND : NARROW	VRt4	T メータが動作する ギリギリに設定	ノイズアンプ調整
   14	83MHz 90dB 無変調	83MHz 受信 MUTING : ON IF BAND : WIDE	Tt4	TP16 周波数 = 1.96MHz 周波数カウンタで測定	2nd IF 周波数調整
   15	83MHz 29dB mono 1kHz		VRt3	MUTING = ON/OFF 閾	ミューティングレベル調整
   16	83MHz 90dB 無変調		VRt5	Rt107(左) 周波数 = 76kHz 周波数カウンタで測定	VCO 調整
   17	83MHz 90dB stereo 1kHz L+R		VRt6	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   18			La10	オーディオ出力 = 高調波歪最小	ステレオ歪補正
   19	83MHz 90dB stereo 1kHz R		VRt8	オーディオ出力 (L) = 最小	WIDE セパレーション調整
   20	83MHz 90dB stereo 1kHz L		VRt7	オーディオ出力 (R) = 最小
   21	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	VRt9	オーディオ出力 (L/R) = 最小	NARROW セパレーション調整



5. 調整結果


   • FM フロントエンドでやや大きくトラッキングズレしていましたが再調整で直り、感度アップしました。


   • スレテオセパレーションなども以下のような優秀な値になりました。


     • ステレオセパレーションは調整前より4倍上がりました。


     • ステレオ時の高調波歪率は 0.04% で良好です。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション	WIDE	stereo	60	53	dB
     	NARROW		47	48	dB
     パイロット信号キャリアリーク	WIDE	stereo	-72	-71	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	-0.15	dB



   • 電波の周波数とダイヤルの周波数表示は以下のようになりました。 この程度は問題ないと思います。



     電波 (MHz)	76	77	78	79	80	81	82	83	84	85	86	87	88	89	90
     ダイヤル (MHz)	76.08	77.06	78.04	79.02	80.02	81.02	82.02	83.02	84.02	85.00	86.00	87.01	88.01	89.00	90.00




---

使ってみました

1. デザイン


   • 重いチューナで金属の塊のようなチューナです。


   • フロントパネルは 4mm の分厚いアルミ材で高級感あります。


   • 天板も 4mm の分厚いアルミ材です。


   • 左右はサイドウッドになっていますが、あることがわからないデザインです。


   • ダイヤルスケールとメータに照明があって、ON すると浮き上がる素敵な雰囲気を感じます。


   • チューニングノブは直径 38mm の無垢アルミ材で高級感あります。


   • チューニングノブでダイヤル指針は、高級感のある動きをします。


2. 機能関連


   • [MPX FIL] [MODE] [MUTING] [IF BAND] スイッチしかなく、実にアッサリしています。 FM を高音質で聴くには十分です。


   • [MPX FIL] は通常 OFF で使います。 録音機材との相性でビートノイズが発生する場合には ON にします。


3. 端子類


   • アンテナ端子は [300Ω] [75Ω] のあらゆる接続に対応しています。


     • 特に F 端子がありがたいです。


   • [OUTPUT] [MULTIPATH] 端子はいずれも RCA 端子です。


4. 感度や音質


   • まず、 ビックリするほど音が良い です。 誰が聴いてもこの音の良さはわかると思います。


   • 音に張りがあって前に出てくる感じです。 放送局スタジオの人の気配音まで聴こえてしまうような解像感があります。


   • やはり パルスカウント検波 の威力ですね。 素晴らしいです。


   • 感度は問題なく良好です。 妨害電波排除能力も優れています。


5. 発熱がすごく多い


   • 筐体がかなり熱くなります。 しかも密閉構造で熱はアルミ材の天板から間接的に逃げるしかありません。


   • 本機の消費電力は 28W もあります。 同じメーカの KENWOOD L-03T では 11W なので、3倍近くもあります。


   • 消費電力の半分はフィラメントランプによる照明と思います。


   • フィラメントランプは7個使われており、1個 2W くらいの消費電力ですから、実にランプだけで 14W になります。


   • 今回は依頼がなかったのでやりませんでしたが、照明を LED 化したほうがよいです。 LED なら照明は 1W 以下になります。



---

仕様ほか

1. ドキュメント


   • L-07TⅡ Service Manual


2. 仕様



   FM チューナ部
   受信周波数	76～90MHz
   アンテナインピーダンス	300Ω平衡 / 75Ω不平衡
   感度	1.7μV (IHF)、9.8dBf (新 IHF)
   S/N 比 50dB 感度	mono : 3.0uV (IHF)、14.7dBf (新 IHF) stereo : 35uV (IHF)、36dBf (新 IHF)
   歪率 (100% 変調)	[mono] 100Hz : 0.04% (WIDE)、0.04% (NARROW) 1kHz : 0.04% (WIDE)、0.13% (NARROW) 6kHz : 0.06% (WIDE)、0.27% (NARROW) 15kHz : 0.05% (WIDE)、0.05% (NARROW) 50Hz～15kHz : 0.06% (WIDE)、0.27% (NARROW) [stereo] 100Hz : 0.05% (WIDE)、0.2% (NARROW) 1kHz : 0.045% (WIDE)、0.15% (NARROW) 6kHz : 0.06% (WIDE)、0.25% (NARROW) 15kHz : 0.35% (WIDE)、0.9% (NARROW) 50Hz～15kHz : 0.1% (WIDE)、0.4% (NARROW)
   S/N 比 (100%変調 1mV 入力)	mono : 85dB stereo : 80dB
   イメージ妨害比	120dB
   選択度	WIDE : 35dB NARROW : 100dB (400kHz)、60dB (300kHz)
   IF 妨害比	120dB
   スプリアス妨害比	120dB
   AM 抑圧比	65dB
   キャプチュアレシオ	WIDE : 0.8dB NARROW : 1.4dB
   サブキャリア抑圧比	73dB
   ステレオセパレーション	1kHz : 55dB (WIDE)、50dB (NARROW) 50Hz～10kHz : 45dB (WIDE)、38dB (NARROW) 15kHz : 40dB (WIDE)、32dB (NARROW)
   周波数特性	20Hz～16kHz +0.2dB -0.5dB
   出力電圧およびインピーダンス
   FM　(1kHz 100% 変調)	1V/1kΩ
   マルチパス	Vertical : 0.02V/1kΩ (1kHz 30% 変調) Horizontal : 0.4V/10kΩ (1kHz 100% 変調)
   総合
   定格消費電力	28W (電気用品取締法)
   電源	AC100V 50/60Hz
   外形寸法	480(W)×100(H)×336(D) mm
   重量	6.9kg
   その他
   発売時期	1978年
   定価	130,000円




---
