DENON TU-630

DENON TU-630 をゲット！

2011年7月3日、 DENON TU-630 の中古を 入手しました。

5連バリコン搭載 FM 専用高級チューナ です。

3W+3W パワーアンプ も内蔵している珍品です。

2022年2月13日にも再調整しました。

---

早速、程度＆動作チェック

1. 販売者の状態説明は以下でした


   • パワーアンプ付き FM 専用チューナー DENON TU-630 ワンオーナー品です。


   • 発売当時購入し、オーディオケースに入っていました。 2年ほど前まで使用していました。


   • 電源の ON/OFF できました。 その他の動作チェックはしていません。


2. 外観


   • 製造番号は [112675] です。


   • 全体に綺麗で、フロントパネルの上部左側に僅かなスレがありますが目立ちません。


3. 入手した状態のまま電源 ON してチェックしました


   • ランプ切れはありません。


   • 周波数ダイヤル指針の動きはスムーズです。


   • [POWER AMP LEVEL] ボリュームが固くて回転しません。


   • FM 受信でちゃんとステレオになります。 動作は問題ないです。


   • [TUNING] ノブを回すと周波数の低い部分でガサゴソという雑音が出ます。



---

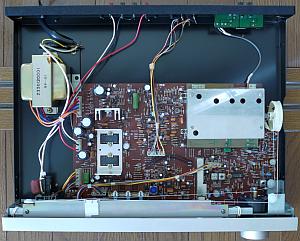

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 基板の左側にパワーアンプ IC の [TA7022P] ×2個と大きな放熱板が付いています。


   • 電源トランスはアンプ並みで大型です。 チューナでこのような大型トランスは珍しいです。


   • 使用 IC のロット番号より1978年製と判明しました。 電源ケーブルのマーキングも1978年でした。


2. IC を使用して合理化が図られています



   メーカ	IC	機能
   HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
   	HA11225	FM IF System
   TOSHIBA	TA7060P	FM IF Amplifier
   	TA7202P	6.5W Power Amplifier



3. FM フロントエンドは高級仕様


   • シッカリしたシールドケースに収納されています。


   • フロントエンド基板はガラスエポキシの高級材を使っています。


   • 5連のグレードの高い周波数直線バリコンを使用しています。


   • OSC トリマも高級なバリコンタイプです。 こんなトリマは初めて見ました。




   • 構成は以下です。

     [アンテナ]→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[Mxer (Dual Gate FET)]←[OSC 同調 (TR)]


4. FM IF 部


   • WIDE 時

     (FE)→[CF1]→[TRx2]→[CF2]→[HA11225]


   • NARROW 時

     (FE)→[CF1]→[TRx2]→[CF2] →[TR]→[VR1]→[CF3]→[CF4]→[IC1]→[T1]→[CF5]→ [HA11225]


5. FM 検波部


   • 検波部は [HA11225] を使ったクォードラチュア検波です。


6. FM MPX 部


   • [HA11223W] を使った PLL MPX です。


   • パイロット信号キャンセラー回路があります。


   • ステレオセパレーションは wide/narrow 別々に調整可能です。



---

リペア

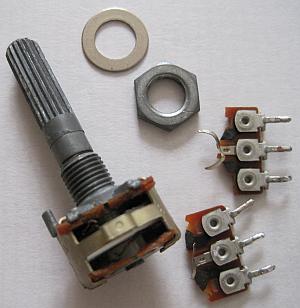

1. [POWER AMP LEVEL] ボリュームが固くて回転しない


   • 調査すると、ボリュームのリード部がベークライト板ごと割れていました。


   • 原因はチューナ製造時の取付タワミと思います。 製造不良ですね。


   • ボリュームは 10kΩ×2連, Bカーブ, 直径16mm, 軸長30mm, 溝型軸 です。


   • 手持の 20kΩ×2連, Bカーブ, 直径16mm, 軸長25mm, 溝型軸 と交換しました。


   • 軸長が 5mm 足りませんが、ツマミ側に 5mm のゴムを入れて誤魔化しました。


   • 普通には気が付かないレベルに修復できています。

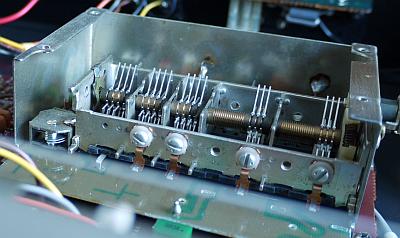

2. [TUNING] ノブを回すとガサゴソという雑音が出る


   • 原因はバリコン軸の接触不良です。 古くなったバリコンに割と多い現象です。


   • バリコン軸と軸受けには真鍮が使われているので、腐食すると 緑青錆 が出ます。


   • エレクトロニッククリーナ をバリコン軸に吹きかけ、[TUNING] ノブをグルグル何度も回すと緑青錆が大量に湧き出てきました。


   • 緑青錆を爪楊枝で丹念に除去し、仕上げに コンタクトグリス を塗布して新たな酸化を防止しました。


   • 完全に直り、動作良好を確認しました。


3. クリーニング


   • ＯＡクリーナで軽くクリーニングするだけで、すごく綺麗になりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

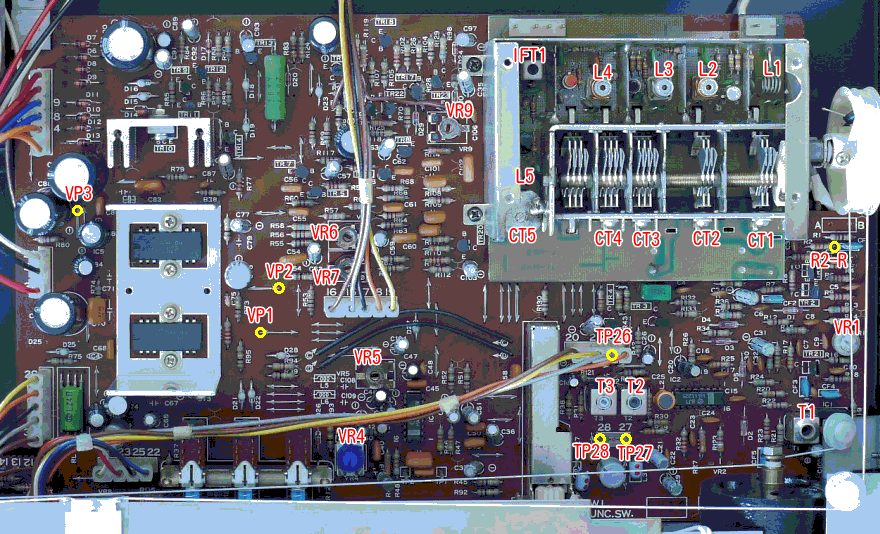

1. 調整ポイント





   場所	種別	調整ポイント	調整内容	備考
   フロントエンド	L	L1 L2 L3 L4	RF トラッキング	76MHz
   	TC	CT1 CT2 CT3 CT4		90MHz
   	L	L5	OSC トラッキング	76MHz (調整不可)
   	TC	CT5		90MHz
   	IFT	IFT1	IF	10.7MHz
   チューナ基板	IFT	T1	IF	10.7MHz
   		T2	クォードラチュア検波	同調点
   		T3		歪率
   	VR	VR1	narrow IF ゲイン
   		VR4	MPX VCO	76kHz
   		VR5	パイロットキャンセル	19kHz
   		VR6	wide ステレオセパレーション
   		VR7	narrow ステレオセパレーション
   		VR9	rec level	録音用テスト信号



2. テストポイント (TP)


   • DMM を直流電圧測定モードにして接続します。



   TP	接続先	内容	備考
   TP26	TP26～GND 間	S メータ	受信レベル
   TP27	TP27～TP28 間	QR 検波 NULL 電圧	FM 受信同調で 0±1mV
   TP28



3. 電圧チェックポイント (VP)


   • 基板上のジャンパーで測定します。 電圧の実測値は以下のように正常でした。



   VP	標準値	実測値	備考
   VP1	+12V	+11.95V	チューナ用
   VP2	+24V	+23.12V	オーディオ用
   VP3	+26V	+26.47V	パワーアンプ用



4. 調整



   手順	SSG出力	TU-630 の設定	調整箇所	TP 及び調整値	備考
   1	-	FUCTION：auto SERVO LOCK：off MUTING：off	-	-
   2	10.7MHz 90dB 変調：OFF	R2-R に SSG 出力を注入	T2	TP27～TP28 間電圧 = 0±1mV	FM 同調点(仮)調整
   3	SSG 出力を通常のアンテナ入力に戻す
   4	83MHz 30dB 変調：OFF	83MHz 受信 IF BAND：narrow	CT5	TP26 電圧 = 最大	OSC トラッキング調整
   5	76MHz 30dB 変調：OFF	76MHz 受信 IF BAND：narrow	L1 L2 L3 L4
   6	90MHz 30dB 変調：OFF	90MHz 受信 IF BAND：narrow	CT1 CT2 CT3 CT4
   7	手順5と6を数回繰り返す				RF トラッキング調整
   8	83MHz 30dB 変調：OFF	83MHz 受信 IF BAND：narrow	IFT1 T1	TP26 電圧 = 最大	IF 調整
   9	83MHz 40dB 変調：OFF	83MHz 受信 IF BAND：wide	-	TP26 電圧 = 測定
   10		83MHz 受信 IF BAND：narrow	VR1	TP26 電圧 = 手順9の測定値と同じ	IF narrow ゲイン調整
   11	83MHz 90dB 変調：mono 1kHz	83MHz 受信 IF BAND：wide	T3	オーディオ出力 = 高調波歪最小	(検波歪)
   12			T2	TP27～TP28 間電圧 = 0±1mV	(同調点)
   13	手順11と12を数回繰り返す				QR 検波調整
   14	83MHz 90dB 変調：stereo 1kHz	83MHz 受信 IF BAND：wide	VR4	以下の [VCO 調整手順] を参照	VCO 調整
   15			VR5	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   16	83MHz 90dB 変調：stereo 1kHz	83MHz 受信 IF BAND：wide	IFT1	オーディオ出力 = 高調波歪最小	wide stereo 歪調整
   17		83MHz 受信 IF BAND：narrow	T1		narrow stereo 歪調整
   18	83MHz 90dB 変調：R/L ch. only 1kHz	83MHz 受信 IF BAND：wide	VR6	L/R ch. オーディオ出力 = 最小	wide セパレーション調整
   19		83MHz 受信 IF BAND：narrow	VR7		narrow セパレーション調整
   20	83MHz 90dB 変調：mono 400Hz (100%)	83MHz 受信 IF BAND：wide	-	オーディオ出力電圧 = 測定
   21	-	FUNCTION：rec level	VR9	オーディオ出力電圧 = 手順20の -6dB	rec level 調整



   • VCO 調整手順



     手順	備考
     1	VR4を反時計方向に回し切る
     2	VR4を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR4を時計方向に回し切る
     4	VR4を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR4を [手順2] と [手順4] の中間に設定する



5. 調整結果


   1. FM フロントエンドで若干トラッキングのズレがあり、再調整でほぼゼロになりました。


   2. ステレオ高調波歪率 (1kHz) は IF BAND：wide で 0.07%、IF BAND：narrow で 0.32% で、良い数値です。


   3. FM ステレオセパレーションなどは以下で優秀な数値です。 特に narrow でも良いセパレーション数値が出ています。



      項目	IF BAND	L	R	単位
      ステレオセパレーション	wide	62	63	dB
      ステレオセパレーション	narrow	58	58	dB
      パイロット信号キャリアリーク	wide	-60	-62	dB
      オーディオ出力レベル偏差 (mono)		0	-0.03	dB
      REC LEVEL CHECK 信号		430.7		Hz
      		-6.01	-5.92	dB




---

使ってみました

1. 戦車のようなガッシリした作り


   • 7.8kg とアンプ並みに重いチューナです。 ズッシリ感があります。


   • [天板] [底板] [リアパネル] は厚いです。


2. フロントパネル


   • アルミダイキャスト製 で重厚感があります。 こんなパネルは初めて！


   • FM 専用のため、ダイヤル面がスッキリしています。 照明により薄青緑色で浮かび上がります。


   • チューニングノブは直径 45mm のアルミです。 スルスルとフィーリング良く動きます。


   • ダイヤルと指針はどの周波数でも 0.1MHz 以内でピッタリ合います。 バリコンのグレードが高く、高級機の資格十分です。


   • [signal] メータは LED による5段階表示です。


   • [tuning] メータは [TUNING] ノブを回して放送局の周波数に近づくと赤色の [→] [←] LED のいずれかが点灯し、さらに [TUNING] ノブを回すと緑色の [○] LED が点灯して同調完了を示します。


3. フロンパネルにあるスイッチ類 左から順に説明


   • [POWER] スイッチで電源 ON/OFF します。


   • [phones] 端子は標準ジャック仕様です。 ヘッドホンで聴く場合に使います。


   • [POWER AMP LEVEL] ボリュームでスピーカおよびヘッドホンの音量調節をします。


   • [SERVO LOCK] スイッチの正しい使い方は以下です。


     1. [SERVO LOCK] スイッチを [off] にして、[TUNING] ノブで放送局の周波数にピッタリ合わせる。


     2. [SERVO LOCK] スイッチを [on] にして、サーボロックをかける。


   • [IF BAND] スイッチで wide/narrow を切り換えます。 通常は音質の良い wide で使います。


   • [MUTING] スイッチでミューティング on/off を切り換えます。 通常は局間ノイズが消せる on で使います。


   • [FUCTION] ロータリスイッチには [mono] [hi blend] [auto] [rec level] のポジションがあります。


     • 通常は [auto] 位置で使いますが、電波状況に応じて [mono] [hi blend] に切り換えます。


     • [rec level] 位置では録音機のレベル合わせができます。


   • [TUNING] ノブで目的の放送局の周波数に合わせます。


4. リアパネル


   • [300Ω ANTENNA] [75Ω ANTENNA] 端子があります。


   • [MULTIPATH] 端子は RCA 型です。


   • [OUTPUT] 端子はフロントパネルのボリュームとは無関係です。


   • [SPEAKERS] 端子に 8～16Ωのスピーカを接続できます。


5. 感度や音質


   • FM の感度は良いです。 妨害電波排除能力が高く、高級機仕様です。


   • 低域と高域の音のバランスが良く綺麗な音です。 高級機にふさわしい高音質です。


   • パワーアンプの音質も良いです。 パワーアンプ付きチューナってお手軽に使え、結構正解かもしれない。


   • お奨めできる機種 です。 高級機にふさわしい性能と音質です。



---

仕様

FM チューナー部
フロントエンド	5連バリコン使用
IF 段	wide : リニアフェイズセラミックフルタ 2段 narrow : セラミックフルタ 5段
受信周波数範囲	76～90MHz
実用感度 (IHF MONO 75Ω)	0.85uV (9.8dBf)
S/N 比 50dB 感度 (75Ω)	stereo : 15uV (34.7dBf)
S/N 比	79dB (stereo)
実効選択度	wide : 35dB (±400kHz) narrow : 80dB (±300kHz)
全高調波歪率 (1kHz, stereo)	wide : 0.06% narrow : 0.12%
キャプチュアレシオ	1dB (wide)
スプリアス妨害比	105dB
イメージ妨害比	110dB
AM 抑圧比	60dB
ステレオセパレーション (1kHz)	wide : 55dB narrow : 50dB
アンテナインピーダンス	75Ω不平衡型 300Ω平衡型
出力レベル/インピーダンス	1V/33kΩ
付属機構	①LED による S メータと T メータ ②マルチパス出力 ③録音レベル校正用発信器 ④ミューティング回路 ⑤ヘッドホン端子
パワーアンプ部
実効出力	3W + 3W
S/N 比	105dB
負荷インピーダンス	8～16Ω
総合
電源電圧	AC100V, 50/60Hz
定格消費電力	24W
外形寸法	434(W)×99(H)×364(D)mm
重量	7.8kg
その他
発売時期	1978年9月
定価	48,000円

---
