Pioneer TX-8900Ⅱ をゲット！

2015年9月2日に Pioneer TX-8900Ⅱ のジャンク品を税込1,080円で入手し、9月23日に整備完了しました。

入手動機は検波方式が PBLD であることと、前作の TX-8900 より何が改善されたのか見極めたいと思ったからです。

写真は 照明完全 LED 化 です。

早速、程度＆動作チェック

販売者のコメント
- 中古並下品で、動作は確認済み。後面の端子部にサビあり。全体に汚れやスレ、所々に小傷あり。
- ステレオランプが点灯しない。付属品は取扱説明書です。
外観
- 製造シリアル番号は [WE1004573] です。
- 天板はヘコミやキズはありませんが、残念ながらサビがビッシリ出ています。
  - 研磨と再塗装しか回復方法がないです。これが 一番の問題 です。
- ダイヤルスケールの内部に白っぽい細かい埃が入り込んでいます。

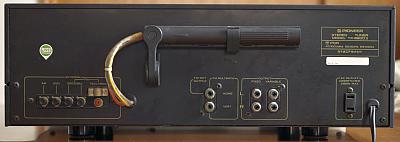

- リアパネルの端子にはサビが多いです。 RCA 端子には緑青のようなサビがビッシリ出ています。
- フロントパネルは少し汚れていますがキズはほぼないです。
- チューニングノブ、ツマミにキズがあります。ヘコミではなく腐食したような薄いキズです。
  - これはクリーニングしても直りません。そう目立たないので諦めです。
- レバーにはキズがなく、スムーズに動きます。
- チューニングノブの動きはスムーズでバックラッシュは感じません。
入手した状態のまま電源 ON してチェックしました
- STEREO ランプが点灯しませんが、これ以外のランプは正常に点灯します。
- チューニングノブ、ツマミ、レバーは正常に動作します。
- FM 受信
  - S メータと T メータは正常に振れます。
  - ダイヤル目盛と若干ズレがあります。 80MHz 受信で指針は 80.1MHz くらいです。
  - [FONCTION] スイッチが [FM AUTO] [FM MONO] の位置では左チャンネルから音が出ません。
    - [FM NOISE FILTER] の位置では左右からモノラル音が出ます。
    - おそらくハイブレンドのコンデンサを通して右チャンネルの音が左チャンネルに漏れているだけと思います。
    - [REC LEVEL CHECK] 音は左右チャンネルから正常に出ます。
- AM 受信
  - 正常に受信できます。音は左右チャンネルから正常に出ます。

カバーを開けてみました

古き良き時代の作りです。機能別に複数の基板・パーツで構成します。コストがかかっています。

基板は [フロントエンド] [チューナ基板] [MPX 基板] [電源基板] の4つで構成します。それぞれシッカリした作りです。
- TX-8900 より基板が1枚少なくなって基板間の配線が減っています。コストダウンに貢献しています。
- IC 化が進んでおり、TX-8900 よりトランジスタの使用数が激減しています。このことは、信頼性向上につながります。
- チューナ基板の裏側で PBLD の部分にシッカリしたシールドが施されています。

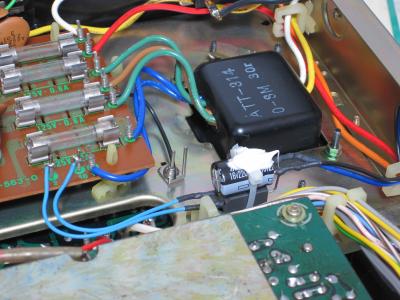

電源トランスは大型品が使われおり、電磁シールドされています。
- 四角いトランスカバーの中はどうなっているのだろうと外してみたら TX-8900 と同じ形状の黒いトランスが入っていました。
使用 IC のロット番号より、この TX-8900Ⅱ は1976年製と判明しました。電源ケーブルの製造マーキングには製造年の印刷はありませんでした。

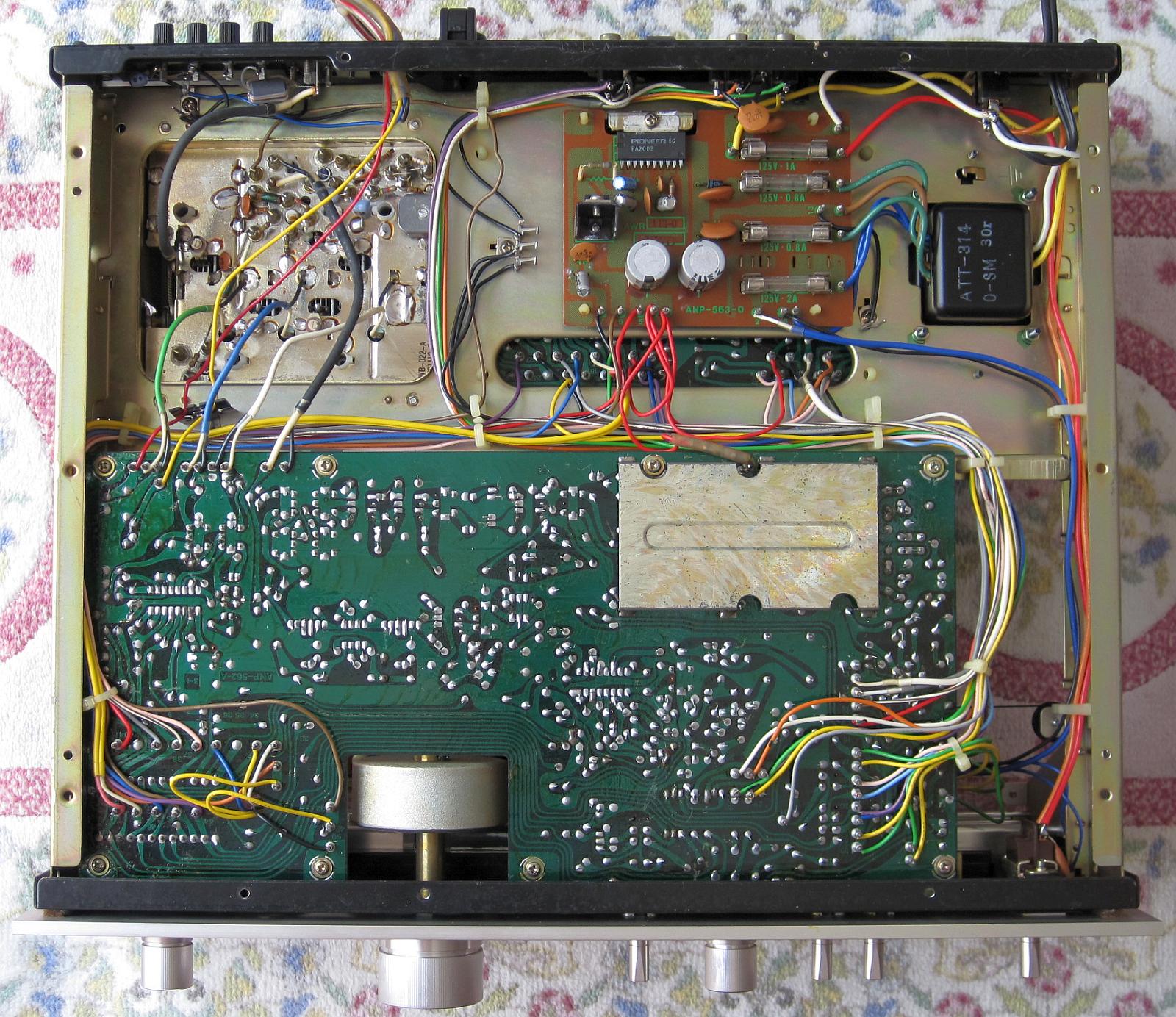

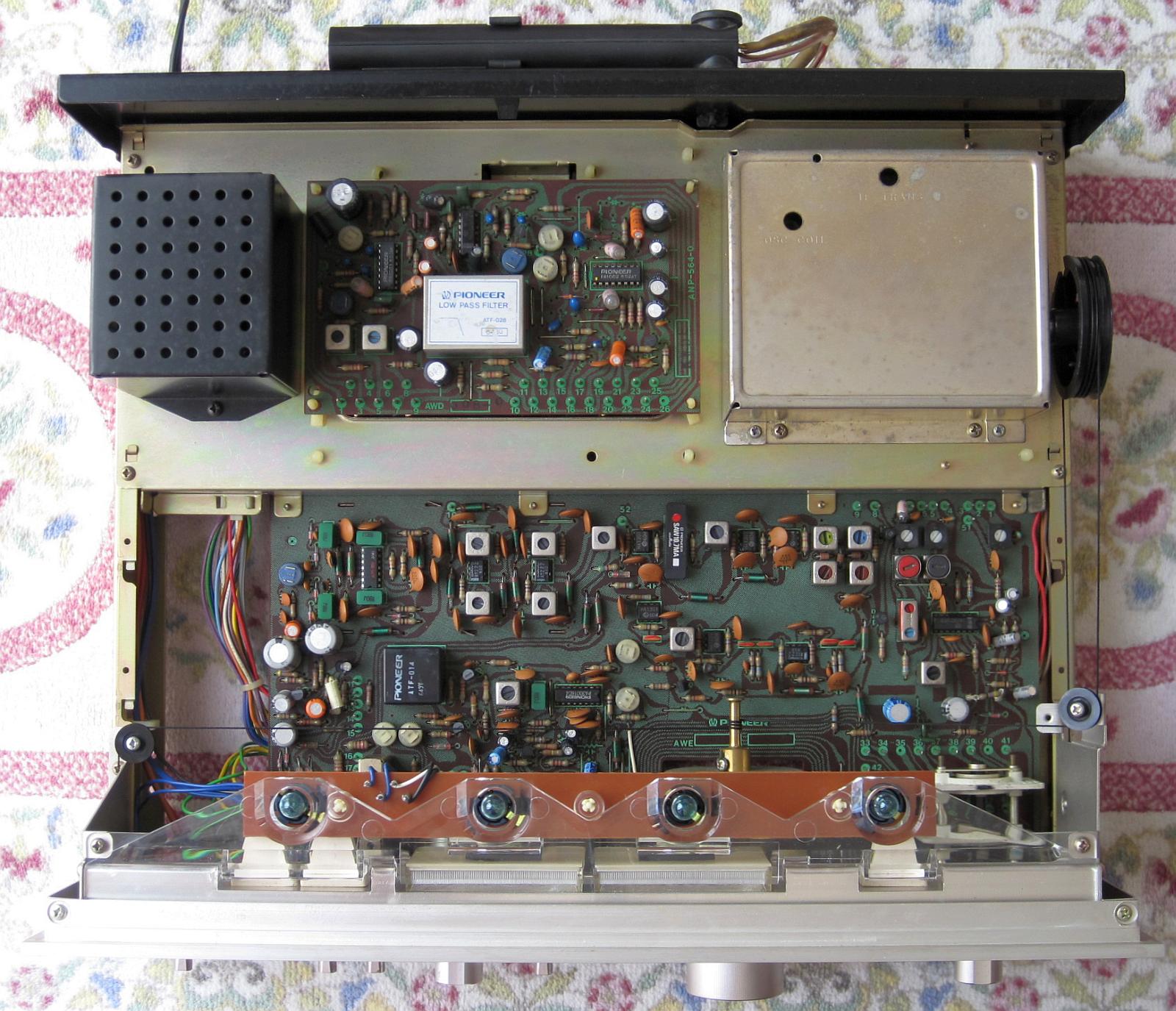

下の写真は内部の様子です。写真をクリックすると拡大写真を表示できます。

以下の IC を使用して合理化が図られています。・・・ TX-8900 より、かなり変更されています。

メーカ	IC	機能	備考
HITACHI	HA1197	AM Tuner System
	HA1201	FM IF Amplifier (Single)
	HA1452W	2-Channel Audio Preamplifier
MITSUBISHI	M5109PR	差動増幅器 (デュアル)
Pioneer	PA1001	PLL FM Stereo Demodulator	東光 KB4437 と同じ
	PA1002	AF Amplifier
	PA2002	電源制御
	PA3001	FM IF System	HA11225 と同じ
SANYO	LA1222	FM IF Amplifier (Dual)

FM フロントエンド・・・ TX-8900 と全く同じです。
- 5連バリコン式です。以下の豪華な構成です。

  (ANT)→[同調]→[DG FET]→[同調]→[同調]→[DG FET]→[同調]→①→[ミクサ (DG FET)]→(IF)
  [OSC 同調 (TR)]→①

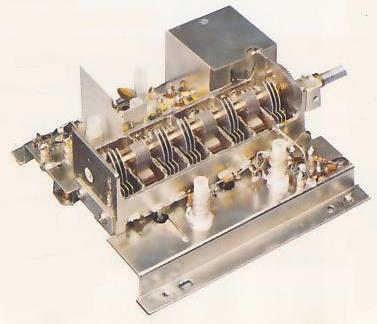

- 右の写真のように、精密バリコンが使われた高級で豪華なフロントエンドです。
FM IF 部
- 豪華な素晴らしい構成です。
- WIDE 時

  (FE)→[FET]→[IFT]→[IFT]→[IFT]→[IFT]→[HA1201]→[HA1201]→[IFT]→[SAW]→[HA1201]→(a)
- NARROW 時

  (FE)→[FET]→[CF]→[CF]→[LA1222(1/2)]→[LA1222(2/2)]→[CF]→[CF]→[HA1201]→[IFT]→[CF]→[HA1201]→(a)
- WIDE/NARROW 共通回路・・・ WIDE/NARROW いずれか一方が入力される

  (a)→[IFT]→[LA1222(1/2)]→[IFT]→[HA12222(2/2)]→[IFT]→[LA1222(1/2)]→[IFT]→[HA12222(2/2)]→[IFT]→(DET)
- 上記の NARROW 4個目の CF より IF 信号を PA3001 に導き、ここで S メータと T メータを駆動します。
  - 従って、ここで使っているクォードラチュア検波の調整がズレると、正しい同調点もズレることになります。
  - 大きくズレると全体も動作しなくなります。
FM 検波部・・・ TX-8900 と全く同じです。

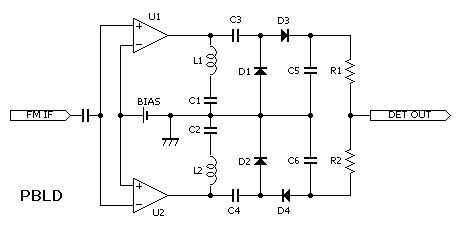

- 差動アンプ M5109PR を使った PBLD (Parallel Balanced Linear Detector) です。 PBLD は分布定数形遅延線検波の変種です。
- 分布定数形遅延線検波は海外の高級機 MacIntosh MR-77 と Revox A-76 に採用されました。
  - 分布定数形遅延線検波は [検波直線性が非常に良い] [経年変化がない] メリットがある反面、次のような欠点があります。
  - 遅延線として同軸ケーブル 10m 程度×2本を要するため、大掛かりになり、高コストでした。良質の同軸線が高価です。計算上必要な同軸線の長さは 10.7MHz の 3/8波長とすると、電磁波の速度30万km÷10.7MHz×(3/8)＝(30×10⁷)÷(10.7×10⁶)×(3/8)＝10.5m となる。
  - 検波器を駆動するのに高出力が必要です。 10.7MHz の IF を高出力化すると言うことは小さめの送信機を搭載したと同じになるので、この送信電波が受信機内部へ飛ばないよう厳重なシールドも必要になり、更にコストが増大します。
- PBLD はこの同軸ケーブルを LC で疑似化、差動ドライブして低コスト化したものです。
  - 差動ドライブは U1, U2 です。 [L1, C1] [L2, C2] のペアで2本の同軸ケーブルを疑似化しています。
  - [C3, D1, D3, C5] [C4, D2, D4, C6] の組で倍電圧検波して検波出力も上げています (差動ドライブと合わせて4倍)。
  - このように工夫しても検波出力はレシオ検波の 1/10 程度のようで、検波出力を 24.5dB 増幅しています。計算上のゲインは、(R37÷R36)＋1＝(13kΩ÷820Ω)＋1＝16.9 → 24.5dB です。
  - この検波出力電圧が低いことが PBLD の欠点でしょう。 S/N を稼ぐのが難しい。その証拠に PBLD 回路の裏側には厳重なシールドを施されており、外来ノイズの影響を回避しています。
- 回路図の [DET OUT] には DC 電圧が出ており、10.7MHz に同調した場合は 0V です。
  - すなわち、本来はこの信号を使って T メータ駆動するのが正しいです。しかも PBLD は経年ズレしないです。
  - ところが、本機では別回路のクォードラチュア検波を使って T メータ駆動しているので、クォードラチュア検波回路の経年ズレでだんだん PBLD の同調点と合わなくなります。
  - 従って、少なくとも 1回/5年くらいでクォードラチュア検波回路の経年ズレを再調整したほうが良いです。
FM MPX 部・・・ TX-8900 にはないパイロットキャンセラー回路が追加されています。
- PA1001 による PLL MPX です。パイロットキャンセラー回路も組み込まれています。
FM MUTING 部・・・ TX-8900 と機能的にほぼ同じです。 TX-8900 はリレー式でしたが、TX-8900Ⅱ は専用 IC の半導体式です。
- なかなか凝った構成になっています。次の条件でミューティングが掛ります。
  1. 以下のどれかの変化があった時 (Power on-off muting) ・・・ [2]～[5] に関係なくミューティングが掛る
    - 電源 OFF または OFF→ON の瞬間
    - FM/AM 切換の瞬間
    - IF BAND WIDE/NARROW 切換の瞬間
  2. [MUTING LEVEL] スイッチが OFF 以外では以下の [3]～[5] の OR ・・・ OFF の時は以下の [3]～[5] に関係なくミューティングが解除される
  3. 局間ホワイトノイズが出ている (S/N muting) ・・・すなわち、放送局を受信していない
  4. 同調検出していない (Detuning muting) ・・・すなわち、T メータがセンター以外
  5. S メータレベルが規定以下 (Signal level muting) ・・・規定レベルは [MUTING LEVEL] スイッチ位置 (1か2) で決まる
- 逆に言うと (NOT)、[MUTING LEVEL] スイッチ位置が1か2では [電源電圧が確立] [放送局を受信中] [T メータがセンター] [S メータが振れている] の AND でミューティングが解除されます。
- [3] の検出回路を持っているチューナは数少なく貴重です。これが無いと T メータは局間でもセンターになってしまうため、電波のノイズフロアが高いとミューティング回路が誤動作します。従って TX-8900Ⅱ のミューティグ回路は高級 と言えます。
AM 受信部・・・ TX-8900 より RF 増幅が1段追加されています。
- 3連バリコン式で、以下の構成です。

  (ANT)→[同調 (バーアンテナ)]→[HA1197(1/2)]→[同調]→[HA1197(2/2)]←[OSC 同調]
TX-8900 → TX-8900Ⅱ でかなり回路構成が改善されています。
- TX-8900 の定価65,000円から TX-8900Ⅱ の定価65,800円と、たった800円しか変わりませんが、内容の充実度は TX-8900Ⅱ がはるかに上です。
- 回路構成を合理化してコストダウンし、これに機能アップ分を追加したので、たった800円の価格アップで済んだのでしょう。

修理

FM 受信時に左チャンネルから音が出ない。
- [MULTIPATH/REC LEVEL CHECK] レバースイッチの接点の接触不良でした。
- 分解掃除が困難なので KURE エレクトリッククリーナを噴射して接点を洗浄して直りました。
  - エレクトリッククリーナは接点復活剤と違い、クリーナ液が短時間で蒸発して消滅するのが良いです。
  - クリーナ液が蒸発する前に接点の ON/OFF を繰り返して洗浄します。
STEREO ランプが点灯しない。

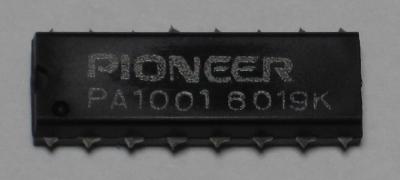

- STEREO ランプ切れではなく、FM MPX IC の [Pioneer PA1001] の故障でした。
- 19kHz パイロット信号の PLL 同期回路の故障です。 VCO は発振しているが同期がかからない。従ってステレオにならない＝当然 STEREO ランプが点灯しない。
- IC ソケット化してから、互換性のある [東光 KB4437] に交換して直りました。
- 交換後はちゃんと STEREO ランプが点灯しステレオ音が出ます。
トランジスタの予防交換・・・必要かチェック
- TX-8900 でトランジスタを大量交換する必要があったため、本機でもトランジスタをチェックしてみました。
- チェック方法は「サービスマニュアル記載の電圧が出ているか」→「NG なら該当トランジスタ交換」です。
- トランジスタを全数チェックしましたが、全て規定電圧が出ており、劣化しているものはありませんでした。
天板の補修

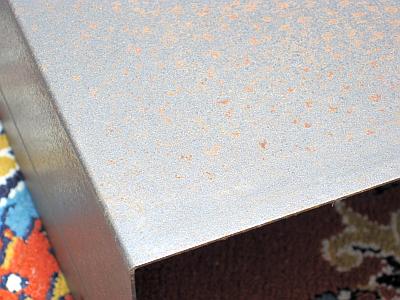

- 右の写真のように赤サビがブツブツと一面に出ていました。我慢の範囲を超えるので再塗装しました。

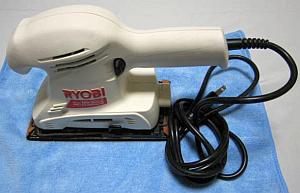

- サビを落とすのにサンドペーパーでゴシゴシやってると手や腕が痛くなるし時間もかかるので、 RYOBI MS-30CZ サンダーで研磨しました。サンダーがゴシゴシ研磨してくれます。人間はサンダーを押さえているだけです。
- サビを落としてから洗剤で油脂を落とし、ツヤなし黒ラッカースプレーで五度塗りしました。
- 最後にカーワックスで塗装保護して完了しました。カーワックスはオーディオ機器の天板にも使えます。車と同じ金属ですからね・・・
残件
- [OUTPUT LEVEL] [FUNCTION] ツマミと [TUNING] ノブに腐食があり、これは私の技術では補修できません。
  - 対策は交換しかないので、ハードオフやヤフオクで格安 TX-8900Ⅱ か TX-8800Ⅱ を探して移植しようと考えています。 TX-8800Ⅱ のツマミ＆ノブは TX-8900Ⅱ と同じです。
  - 優しい心をお持ちのかたの TX-8900Ⅱ か TX-8800Ⅱ 本体寄贈またはツマミ＆ノブの寄贈を募ります。

照明を完全 LED 化しました

オリジナル状態

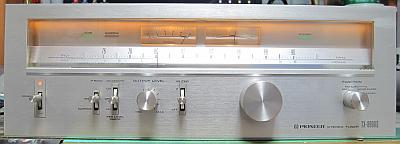

- オリジナル状態での照明状態は右の写真です。
  - ダイヤルスケール照明は上部から照射します。ここで使われている電球は AC 駆動です。
  - インディケータは [POWER] [WIDE] [NARROW] [STEREO] の4個です。 [POWER] は AC 駆動で、これ以外は DC 駆動です。
  - DC 駆動の電球の LED 化は簡単ですが、AC 駆動の電球の LED 化では工夫が必要です。
- オリジナル状態の一番の問題を右の写真で説明します。
  - 緑色の [WIDE] インディケータがかなり暗いのです。 [NARROW] [STEREO] インディケータも同様に暗いです。
  - 明るい場所では光っているのが判らないほどです。
  - 橙色の [POWER] インディケータ程度の明るさがほしいです。
インディケータランプ

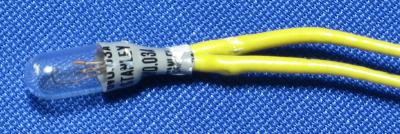

- オリジナルの電球は右の写真です。
  - 実測で直径4.1mm × 全長12mm の麦球です。
  - 電球のマーキングは [STANLEY 6V 0.03A] となっています。
  - 定格で 0.18W の電力を消費します。
  - 実際に STEREO 電球に流れる電流を実測したところ 30mA でした。
    - これは故障した PA1001 から直接駆動します。このため、PA1001 はかなり熱くなります。
    - これが PA1001 故障の原因かもしれないです。 LED 化すると数 mA 程度で済むので PA1001 (KB4437) の負担はぐっと軽くなります。
- リプレース用 LED は右の写真です。

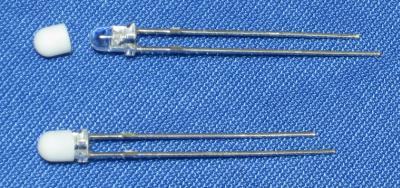

  - LED は 3mm アイスブルー LED OSB64L3131A で、これに LED 光拡散キャップ (3mm) 白を被せて光を拡散させます。 1個あたりの価格は、前者が20円、後者が5円とコスト的に合います。
  - この LED は最大 12cd (カンデラ) の明るさがあるのでキャップでの減光は十分カバーできます。
  - アイスブルー LED を使ったのは、たまたま手元にあっただけのことです。新たに購入するのであれば白色でイイかもしれません。
- リプレース用 LED 回路は右の通りです。
  - [WIDE] [NARROW] [STEREO] インディケータは元から DC 駆動なので、この回路でリプレースできます。
    - 2.2kΩは電流制限抵抗で、この値では LED に 4mA の電流が流れます。
    - オリジナルの電球では 30mA 必要でしたから 87% の電力削減です。
  - [POWER] インディケータは AC 駆動で [ダイヤルスケール照明サブ基板] から配線されているので、ダイヤルスケールランプの LED 化と一緒に処理します。
- LED にリプレースしました。
  - 直径4.1mm の電球から直径3mm の LED に交換ですから、電球が入っていたフォルダの穴に LED を入れるとスカスカです。この対策として穴の外側でバスボンド Q で接着しました。外れなけばよいので、これで十分です。シリコンゴム接着ですから少し力を入れると外すこともできます。
  - たった 4mA で電球より明るくクッキリ見えます。さすが高輝度 LED です。
  - これで PA1001 (KB4437) の負荷はぐっと軽くなりました。信頼性も上がったと思います。
  - インディケータ窓には色フィルタが入っているようで、アイスブルー LED で照射しているのにグリーン表示されました。少し青味掛かったグリーンで、とても良い感じに仕上がりました。
ダイヤルスケールランプ

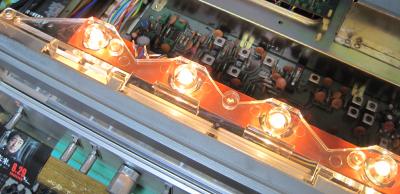

- オリジナル状態は右の写真です。
  - 発色はいわゆる電球色です。
  - 8V 0.3A 電球4個ですから、この照明だけで なんと！ 10W も消費 します。 TX-8900Ⅱ 全体の消費電力は 22W なので、この照明だけで実に 45% も電力消費しています。まさにエネルギーの無駄使いです。
  - 写真の電球の下側に茶色の基板が見えますが、これが [ダイヤルスケール照明サブ基板] です。
    - 電球はフォルダに実装し、更に [ダイヤルスケール照明サブ基板] に取り付けられています。
    - [ダイヤルスケール照明サブ基板] は [アクリル導光板] に3個の穴で結合し固定されています。
  - 右の図のように リフレクトライティング 構造です。
    - 最も厚いところで 9mm ある [アクリル導光板] を介して、電球の光をダイヤルスケールとメータに導きます。
    - この頃の TX-8900/TX-8800 シリーズで同じ照明構造となっています。
- オリジナルの電球は右の写真です。
  - 実測で直径10mm × 全長23mm の T10 ウェッジ球です。
  - 電球のマーキングは [STANLEY 8V 0.3A] となっています。
  - 定格で 2.4W の電力を消費します。

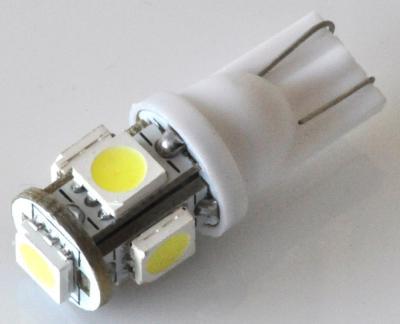

- リプレース用ウェッジ LED 球は右の写真です。
  - 最大直径12mm × 全長28mm の T10/T16 ウェッジ LED 球です。
  - 超高輝度高拡散 SMD 5個で構成されています。 SMD には3個の LED が集積されているので、SMD 5個ということは、LED 数15個に相当します。
  - そもそもは自動車用に製作されたウェッジ LED 球で、電源は DC12V です。
    - 自動車用途では [ポジション球] [メーターパネル球] [コックピットパネル球] [バックランプ球] [ライセンス球] [ルームランプ球] などを代替えできます。
    - 12V を加圧して流れる電流は実測 75mA だったので消費電力は定格で 0.9W になります。
  - 色は電球色にしても面白くないので、デザインに合いそうな白色としました。ただし、色温度は 4300K (ケルビン) ですからほんの少し電球色がかった白色です。目には優しいかも。 [電球色：2,600～3,250K] [昼白色：4,600～5,500K] [昼光色：5,700～7,100K] です。色温度と目に感じる色の関係は以下のカラーチャートを参照。
  - このウェッジ LED 球をカーショップなどで買うと500円以上ですが、今回70円で調達できたのでコスト的に合います。

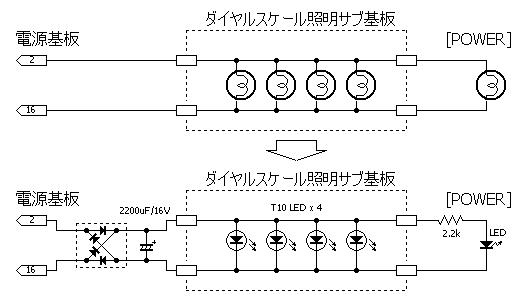

- リプレース用 LED 回路は右の通りです。
  - 電源基板 [2]～[16] 間は AC7.5V で、元は [ダイヤルスケール照明サブ基板] と直接接続されていました。 LED は DC 駆動する必要があり、この間に整流回路を挿入します。
  - ウェッジ LED 球は [T10 LED] で表現しています。
  - [POWER] インディケータにつながっている2.2kΩは電流制限抵抗です。
- LED にリプレースしました。
  - 右下の写真は付け加えた整流回路の部分です。
    - ダイオードブリッジと電解コンデンサだけであり、基板に組む程のことはありません。 2つの部品を2階建てに組むだけです。
    - これをコンベックス・ベース CK20 と結束バンドで固定しました。
    - 念のためバスボンド Q を塗布して動かないようにしました。
  - 整流回路の出力電圧は DC8.7V になりました。
    - [ダイヤルスケール照明サブ基板] に供給される電圧は 8.7V です。
      - ウェッジ LED 球は定格の 12V より低い電圧でもそれなりに発光します。
      - 定格の 12V で駆動すると明る過ぎるので、この辺りの電圧がちょうど良いです。
      - 1個のウェッジ LED に流れる電流は 22mA になりました。
    - [POWER] インディケータ LED に流れる電流は 3mA となりました。
      - 表示が丸形で LED 光拡散キャップは不要のため、3mA で他のインディケータと同じ照度になります。
      - インディケータ窓には橙色フィルタが入っており、アイスブルー LED で照射するとほぼ黄色になりました。とても良い感じに仕上がりました。
  - オリジナル電球より長いので [ダイヤルスケール照明サブ基板] の高さ位置の調整が必要です。
    - [アクリル導光板] と結合する3個の穴に 1.8mm のスペーサ (ポリワッシャを重ねる) を入れました。

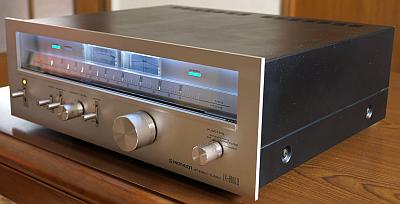

完成
- この色合いの省エネ・バリコン式チューナは史上初でしょう！！！
  - 40年前のマシンが現代風に蘇りました。全く感じが変わりました。
  - ホワイトになるとスッキリ感やクッキリ感を感じます。 It's cool !!
  - 40年前には高輝度白色 LED は存在しておらず、この色は実現できませんでした。どうしてもノスタルジーを感じる電球色になっていたのです。
- LED 化して照明分の消費電力が 10.7W → 0.93W と激減しました。
  - 照明電力が 91% も減ったのに電球よりずっと明るいです。さすが高輝度 LED です。
  - チューナ全体として 22W → 12W となり、45% 電力削減でき、環境に優しいです。
  - ランプとトランスからの発熱が減ってチューナ内部の温度も下がって安定になります。
LED 化した感想
- 以前よりインディケータの LED 化は照度やコストの問題がなく実施してきました。
- 今回初めてダイヤルスケール電球の LED 化に挑戦してみました。 SMD 構造の LED 採用で照度問題はクリア、更にいつの間にか電球より安くなってコスト問題もクリアできました。
- LED を DC 駆動する整流回路もブリッジダイオードを使うことで面倒な基板製作も不要です。
- 今回は白色 LED を使いましたが、LED だと白/赤/青/橙などのカラーリングを楽しむことができます。
- この手の旧式バリコン式チューナの電球が切れたら躊躇することなく LED 化が正解と思いました。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

調整ポイント

基板	FM/AM 区分	種別	調整ポイント	調整内容	参考図

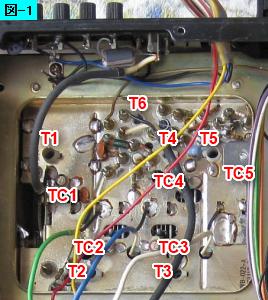

フロントエンド	FM	L	T1 T2 T3 T4	RF トラッキング	図-1
		TC	TC1 TC2 TC3 TC4	RF トラッキング
		L	T5	OSC トラッキング
		TC	TC5	OSC トラッキング
		IFT	T6	IF

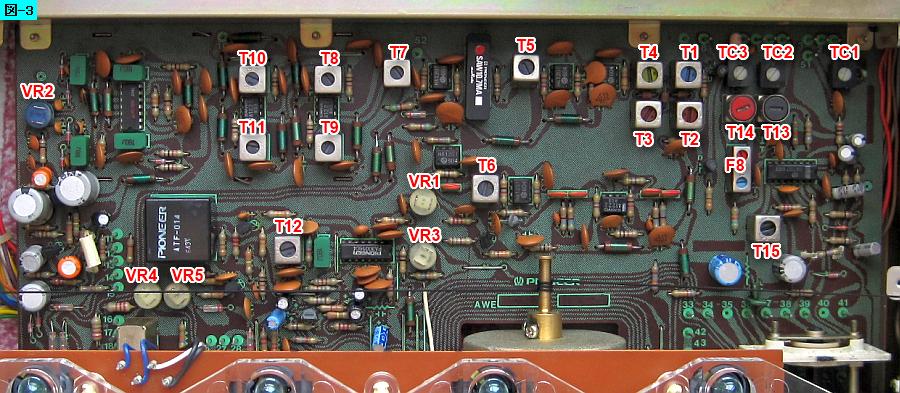

チューナ基板	FM	IFT	T1 T2 T3 T4 T5	IF (WIDE)	図-3
		IFT	T6	IF (NARROW)
		IFT	T7 T8 T9 T10 T11	IF (WIDE/NARROW 共通)
		IFT	T12	同調点
		VR	VR1	S メータ (1)
			VR2	PBLD バランス
			VR3	S メータ (2)
			VR4	MUTING-1 レベル
			VR5	MUTING-2 レベル
	AM	L	バーアンテナ T13	RF トラッキング
		TC	TC1 TC2	RF トラッキング
		L	T14	OSC トラッキング
		TC	TC3	OSC トラッキング
		IFT	F8	IF

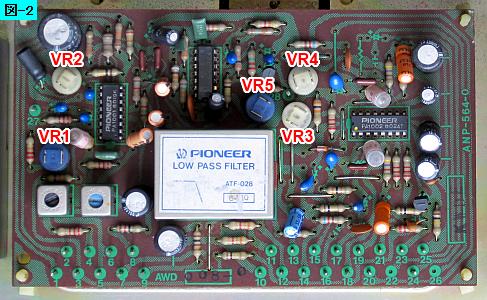

MPX 基板	FM	VR	VR1	VCO	図-2
			VR2	パイロットキャンセル
			VR3	ステレオセパレーション (WIDE)
			VR4	ステレオセパレーション (NARROW)
	FM/AM		VR5	REC CAL レベル

電圧チェックポイント (VP)

VP 標準値 実測値 判定

電源基板 3pin +13V +13.1V 〇

電源基板 6pin +12.4V +12.5V 〇

FM 受信部の調整

手順	SSG出力	TX-8900Ⅱ の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : FM MONO IF BAND : NARROW REC LEVEL CHECK : OFF MUTING : OFF	-	-
2	83MHz 90dB mono 1kHz	83MHz 近辺で高調波歪率が最小になる位置に指針を合わせる	チューナ基板 T12	T メータ = センタ	同調点調整 (QR 検波)
3	83MHz 90dB mono 1kHz	83MHz 近辺で高調波歪率が最小になる位置に指針を合わせる	チューナ基板 VR2	チューナ基板 VR2 摺動子 = 0V	PBLD オフセット調整
4	78MHz 90dB 無変調	78MHz に指針を合わせる	フロントエンド T5	T メータ = センタ	OSC トラッキング調整
5	88MHz 90dB 無変調	88MHz に指針を合わせる	フロントエンド TC5	T メータ = センタ
6	手順4～5を数回繰り返す
7	78MHz 30dB 前後無変調	78MHz 受信	フロントエンド T1 T2 T3 T4	S メータ = 最大	RF トラッキング調整
8	88MHz 30dB 前後無変調	88MHz 受信	フロントエンド TC1 TC2 TC3 TC4	S メータ = 最大
9	手順7～8を数回繰り返す
10	83MHz 30dB 前後無変調	83MHz 受信	フロントエンド T6	S メータ = 最大	IF 調整 (フロントエンド)
11	83MHz 90dB mono 1kHz	83MHz 受信 IF BAND : WIDE	チューナ基板 T1 T2 T3 T4 T5 T7 T8 T9 T10 T11	オーディオ出力 = 高調波歪最小	IF 調整 (WIDE)
12	83MHz 90dB mono 1kHz	83MHz 受信 IF BAND : NARROW	チューナ基板 T6	オーディオ出力 = 高調波歪最小	IF 調整 (NARROW)
13	83MHz 69dB (80dBf) mono 1kHz	83MHz 受信 IF BAND : WIDE	チューナ基板 VR3	S メータ = 4.8	S メータ調整
14	83MHz 39dB (50dBf) mono 1kHz	83MHz 受信 IF BAND : WIDE	チューナ基板 VR1	S メータ = 4
15	手順13～14を数回繰り返す
16	83MHz 25dB mono 1kHz	83MHz 受信 MUTING : 1	チューナ基板 VR4	MUTING = ON/OFF 閾	MUTING-1 調整
17	83MHz 40dB mono 1kHz	83MHz 受信 MUTING : 2	チューナ基板 VR5	MUTING = ON/OFF 閾	MUTING-2 調整
18	83MHz 90dB stereo 1kHz L+R	83MHz 受信 FUNCTION : FM AUTO	MPX 基板 VR1	以下の [VCO 調整手順] を参照	VCO 調整
19		83MHz 受信	MPX 基板 VR2	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
20		83MHz 受信	チューナ基板 T3 T4	オーディオ出力 = 高調波歪最小	WIDE stereo 歪補正
21		83MHz 受信 IF BAND : NARROW	チューナ基板 T6	オーディオ出力 = 高調波歪最小	NARROW stereo 歪補正
22	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : WIDE	MPX 基板 VR3	L/R ch. オーディオ出力 = 最小	WIDE セパレーション調整
23	83MHz 90dB stereo 1kHz R/L	83MHz 受信 IF BAND : NARROW	MPX 基板 VR4	L/R ch. オーディオ出力 = 最小	NARROW セパレーション調整
24	83MHz 90dB mono 400Hz	83MHz 受信 IF BAND : WIDE	-	オーディオ出力 = 記録	REC LEVEL CHECK 調整
25	83MHz 90dB mono 400Hz	REC LEVEL CHECK : ON	MPX 基板 VR5	オーディオ出力 = 手順26の -6dB	REC LEVEL CHECK 調整

VCO 調整手順

手順	備考
1	VR1 を反時計方向に回し切る
2	VR1 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
3	VR1 を時計方向に回し切る
4	VR1 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
5	VR1 を [手順2] と [手順4] の中間に設定する

AM 受信部の調整

手順	SSG出力	TX-8900Ⅱ の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : AM	-	-
2	455kHz 80dB 400Hz	SSG 出力をチューナ基板の TP4 に注入	チューナ基板 F8	オーディオ出力 = 最大	IF 調整
3	600kHz 30dB 400Hz	600kHz 受信	チューナ基板 T13 T14 バーアンテナ		トラッキング調整
4	1400kHz 30dB 400Hz	1400kHz 受信	チューナ基板 TC1 TC2 TC3
5	手順3～4を数回繰り返す

調整結果

FM ステレオセパレーションなどは以下となりました。良好な数値です。

高調波歪率はステレオ 1kHz WIDE で 0.022～0.042% 程度、NARROW で 0.22～0.24% 程度でした。

仕様よりかなり良いです。当たりの個体かもしれません。
TX-8900Ⅱ には WIDE が追加されているので、 TX-8900 より1桁良いです。 NARROW では同程度です。
TX-8900Ⅱ は NARROW でも十分使えると言えます。

項目	IF BAND	L	R	単位
ステレオセパレーション	WIDE	46	47	dB
ステレオセパレーション	NARROW	46	46	dB
パイロット信号キャリアリーク	-	-97	-100	dB
オーディオ出力レベル偏差 (MONO)	-	0	-0.08	dB
REC LEVEL CHECK 信号	-	-4.8	-4.7	dB
REC LEVEL CHECK 信号	-	421.9		Hz

使ってみました

悪くはないデザインですが・・・
- フロントパネルのヘアラインアルミは 厚み 5mm もあり、文字は墨入れを施した彫刻で豪華です。
- ダイヤルスケールの透明板はガラスです。安物チューナで使っているようなアクリル板と違い、キズが付きません。
- ダイヤルスケールの下側に渋い 飾りサッシ を入れてデザインにアクセントを付けています。 TX-8900 の光沢仕上げのほうが私の好みに合います。 4つの放送周波数記憶マーカが邪魔です。
- チューニングノブは 無垢アルミ です。適度な重みがありスムーズに回転します。
- ダイヤル指針やダイヤルスケールが腕時計の文字盤ような仕上げで、ややキンキラです。
- チューニングノブ、ツマミには荒い筋が入っており、野暮ったい感じがします。 TX-8900 の光沢仕上げのほうが私の好みに合います。
- オリジナル状態ではダイヤル照明およびインディケータの照度は低いです。 TX-8900 の明るくクッキリのほうが私の好みに合います。
  - [WIDE] [NARROW] [STEREO] はボンヤリとしか光らず我慢できません。少なくとも [POWER] インディケータの照度くらいはほしいです。
  - どうにも我慢できないので完全 LED 化改造を実施して良好になりました。写真は改造後です。天板も艶消し黒に再塗装しています。
- [OUTPUT LEVEL] ツマミを回してもガリはなく、スムーズに音量変化します。
- ドッシリとして重厚な安定感がありますが、大型アンプ並みの大きさと重さです。 TX-8900 より更に奥行が長く、使うのに覚悟が必要です。
機能関連
- [IF BAND] レバーで IF 帯域幅を WIDE/NARROW に切り換えできます。
- [MULTIPATH/REC LEVEL CHECK] レバー
  - MULTIPATH 側に倒すとマルチパス状態を音で確認できます。
  - REC LEVEL CHECK 側に倒すとチェック音が出て録音機のレベル合わせができます。 [ツー] [無音] [ツー] [無音] ・・・と間欠音が出ます。
- [MUTING] レバーでミューティングレベルを2段階に切り換えできます。
- [FUNCTION] スイッチにある NOISE FILTER の働きはハイブレンドです。ノイズは減りますがセパレーションが悪くなるので、通常は使いません。
- FM アンテナ入力は同軸ケーブルを直接接続します。 F 端子でないのが不満ですが、昔はこれが普通でした。
- バーアンテナ固定台座はシンプルな作りです。 TX-8900 の凝った作りは破損しやすかったので改めたようです。
性能・音質
- FM 受信性能は優秀です。動作に確実性があり、安心して使えます。
- FM の音は一聴してハッとするような高音質です。これが PBLD の音でしょう。
- AM 受信性能は良く、音質も一般のチューナよりはイイです。
- デザイン・性能・音質ともに満足できる 優秀機 です。

TX-8900 との比較

TX-8900Ⅱ 発売の1年前に TX-8900 という兄貴が発売されています。
音質はいずれでも満足できるので、それ以外を兄弟で比較してみました。優位性のあるほうに○を付けています。
私の評価は [デザインの TX-8900] [性能の TX-8900Ⅱ] です。人間の子供と同じで、弟のほうが学校成績が良いみたいです。

比較項目		TX-8900	優位性		TX-8900Ⅱ	備考
デザイン	フロントパネル	5mm 厚アルミ、彫刻文字			5mm 厚アルミ、彫刻文字
	ダイヤル窓の飾りサッシ	光沢あり、マーカなし	○		光沢なし、マーカがあって邪魔
	チューニングノブ	光沢あり	○		光沢なし、粗い筋入り
	ツマミ	光沢あり	○		光沢なし、粗い筋入り
	レバー	光沢あり	○		光沢なし
	ダイヤルスケール照明	適度な明るさ	○		やや暗い (LED 化により改善した)
	インディケータ照明	適度な明るさ	○		かなり暗い (LED 化により改善した)
	ダイヤル板と指針	黒表示だけだが見易い			キンキラの飾りあり	どちらも良い
FM	フロントエンド	5連バリコン			5連バリコン	全く同じ
	IF	WIDE/NARROW 切換なし		○	WIDE/NARROW 切換あり
	IF	SAW フィルタなし		○	SAW フィルタ使用
	検波	PBLD			PBLD	全く同じ
	MPX	HA1156 パイロットキャンセル回路なし		○	PA1001 パイロットキャンセル回路あり
	S メータ / T メータ	HA1137			PA3001	同調点検出を兼ねる
	MUTING	Power on-off muting			Power on-off muting	回路は違うが機能的には同じ
		S/N muting			S/N muting
		Detuning muting			Detuning muting
		Signal level muting			Signal level muting
AM	フロントエンド	3連バリコン			3連バリコン
AM	フロントエンド	HA1138 / RF アンプなし		○	HA1197 / RF アンプあり
FM/AM 共通	AF アンプ	AF 基板として独立			MPX 基板に集約
		トランジスタで構成		○	IC 化され信頼性向上 (PA1002)
		±13V デュアル電源駆動	○		＋13V シングル電源駆動
	REC LEVEL CHECK	トランジスタで構成		○	IC 化され信頼性向上 (HA1452W)
	電源基板	トランジスタで構成		○	IC 化され信頼性向上 (PA2002)
その他	電源	AC100V 50/60Hz 18W	○		AC100V 50/60Hz 22W (LED 化により 12W に改善した)
	外形寸法	420(W)×150(H)×365(D)mm	○		420(W)×150(H)×392(D)mm	奥行が 27mm 違う
	重量	9.1kg	○		9.4kg	300g 違う
	発売時期	1975年			1976年	1年違う
	定価	65,000円	○		65,800円	800円違う

仕様その他

ドキュメント
- TX-8900Ⅱ 取扱説明書
- TX-8900Ⅱ カタログ
TX-8900Ⅱ の輸出型式 TX-9500Ⅱ のドキュメント

仕様は以下です。

FM 受信部
実用感度 (75Ω)	mono	0.85uV/9.8dBf
S/N 比 50dB 感度 (75Ω)	mono	1.4uV/14.0dBf
	stereo	17.5uV/36.1dBf
S/N 比	mono	82dB
	stereo	77dB
高調波歪率	WIDE	mono	0.05% (100Hz), 0.05% (1kHz), 0.07% (10kHz), 0.12% (15kHz)
		stereo	0.1% (100Hz), 0.07% (1kHz), 0.2% (10kHz), 0.5% (15kHz)
	NARROW	mono	0.07% (100Hz), 0.07% (1kHz), 0.1% (10kHz)
		stereo	0.3% (100Hz), 0.25% (1kHz), 0.5% (10kHz)
キャプチャーレシオ	WIDE	0.8dB
	NARROW	2.0dB
実効選択度	WIDE	35dB (400kHz)
	NARROW	85dB (400kHz), 65dB (300kHz)
ステレオセパレーション	WIDE	50dB (1kHz), 35dB 以上 (50Hz～15kHz)
	NARROW	45dB (1kHz), 30dB 以上 (50Hz～15kHz)
周波数特性	20Hz～10kHz ±0.2dB 20Hz～15kHz +0.2 -0.5dB
イメージ妨害比	120dB
IF 妨害比	115dB
スプリアス妨害比	110dB
AM 抑圧比	65dB
キャリアリーク抑圧比	77dB
ミューティング動作レベル (75Ω)	mute-1	2.5uV/19.2dBf
	mute-2	14uV/34.1dBf
アンテナインピーダンス	75Ω不平衡型 / 300Ω平衡型
AM 受信部
実用感度	300uV/m (バーアンテナ) 15uV
選択度	30dB
S/N 比	55dB
イメージ妨害比	70dB
IF 妨害比	65dB
総合
出力レベル/インピーダンス	FM 100% 変調	Fixed	650mV/4.2kΩ
		Variable	50mV～1.3V/3.6kΩ
	AM 30% 変調	Fixed	200mV/4.2kΩ
		Variable	15～400mV/3.6kΩ
電源電圧	AC100V, 50/60Hz
定格消費電力	24W
外形寸法	420(W)×150(H)×392(D)mm
重量	9.4kg
その他
発売時期	1976年
定価	65,800円

VP	標準値	実測値	判定
電源基板 3pin	+13V	+13.1V	〇
電源基板 6pin	+12.4V	+12.5V	〇
