Victor T-X50+

Victor T-X50+ をゲット！

2026年2月7日、山梨県中央市の O さんより Victor T-X50+ の中古品を研究用に寄贈いただきました。

グラデーション感のある吸い込まれるような好みのデザインです。

しばらく着手できませんでしたが、3月5日にメンテナンスを完了しました。

---

早速、程度＆動作チェック

1. 寄贈者のコメント


   • 脚がオリジナルではなく、変な脚が無理やりついています。 表示部内側含めそれなりに清掃しました


   • FM は受信できて音も出ます。 同調ズレしていたので、同調点だけ少し調整しましたがそれ以外はノータッチです。


   • AM は適当なループアンテナで受信できました。


   • [AM ループアンテナ] の添付はありません。 [AM ループアンテナ] 用ブラケット折れています。


2. 外観のチェック


   • 製造シリアル番号は [16702855] です。 電源コードに製造マーキングがなく、ここからは製造年はわかりませんでした。


   • 全体的にかなり綺麗な逸品です。 [純正 AM ループアンテナ] の添付はありませんでした。


   • [フロントパネル] はとても綺麗です。


     • 操作ボタンはメタルメッキしていないことが幸いして、とても綺麗です。


     • 右から1/5くらいのトップエッジに1個ポチッとした小さい当てキズがあるのが残念です。

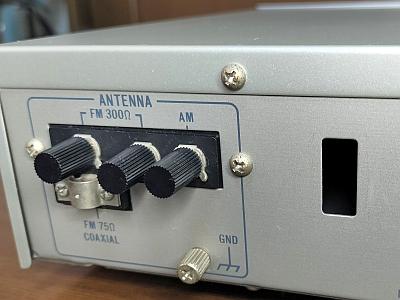

   • [リアパネル] は綺麗で RCA 端子にクスミがありますが、輝きも少し残っています。


   • [AM ループアンテナ] を取り付けるプラケットが割れて使用できません。


     • 下の左の写真の長方形の穴にブラケットが付いていましたが取り外しました。


     • 特に問題ないのでこのままで良いかと思いますが、気になるなら適当なシールでも貼ればイイです。


   • [天板] は汚れやスレが全く無く、とても綺麗です。

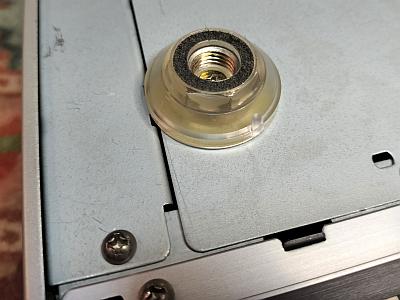

   • [底板] は綺麗ですが、下の右の写真のように、4個の脚が別物に交換されています。 この脚も悪くはないです。

     　


3. 電源 ON してチェック


   • 周波数表示の FL 表示器の輝度とコントラストは高く新品同様です。 LED ランプ切れはありません。


   • FM 受信


     • 周波数ズレはなく、オートチューニングで放送局の正しい周波数で止まります。


     • [STEREO] ランプが点灯して、綺麗なステレオ音で受信できます。


     • 問題なく動作するので、現状のオーディオ性能値を測定してみました。


       • ステレオセパレーションが落ちているようです。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	36	35	dB
       高調波歪率 (1kHz)	mono	0.53		%
       	stereo	0.53		%
       パイロット信号キャリアリーク	stereo	-67	-65	dB



   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


     • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • ローカル放送では [S メータ] が元気に振れ良好に受信できました。


     • このアンテナとの相性は良いです。


4. カバーを開けてチェック


   • 使用している IC のロット番号より、本機は [1982年製造品] とわかりました。


   • 内部は綺麗です。 基板に目視で明らかに劣化とわかる部品はありません。



---

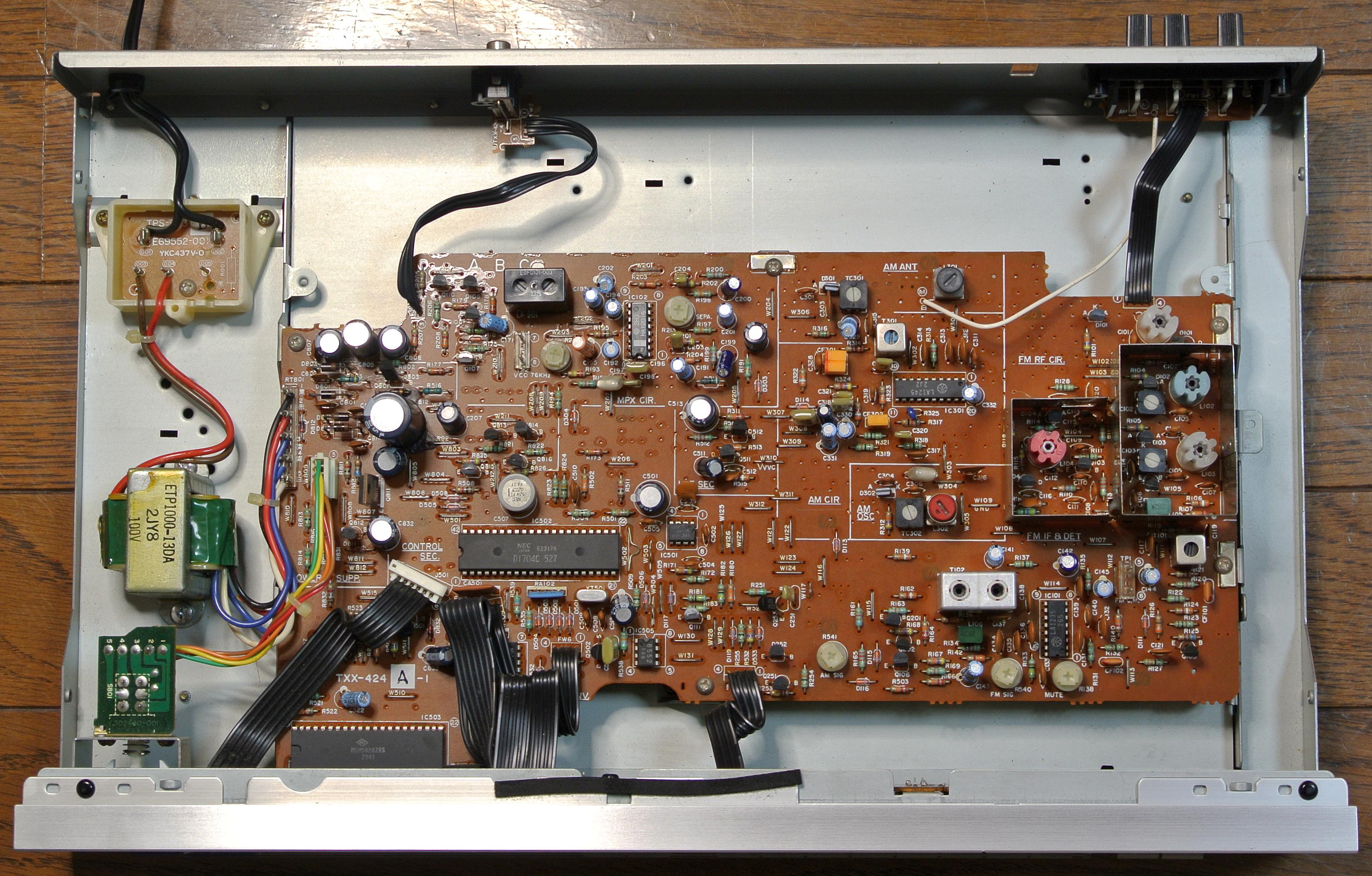

カバーを開けてみました

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 主に [チューナ基板] [フロントパネル基板] の2枚で構成します。


   • 底板にある点検蓋を外すと基板の裏側にアクセスできるので、メンテナンス性は良いです。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA12016	FM Stereo Multiplex Decoder
     NEC	uPB553AC	150MHz Divide-by-16/17 Low Power Prescalers
     	uPD1704C-527	PLL Frequency Synthesizer and Controller
     OKI	MSM58282RS	Display Controller/Driver
     Panasonic	AN6552	Dual Operational Amplifier (4558 と同じ)
     SANYO	LA1235	FM IF System
     	LA1245	AM Electronic Tuner
     TOSHIBA	TC4066BP	Quad Bilateral Switch



2. FM フロントエンド


   • 4連バリキャップ式で十分な性能が期待できる以下の構成です。

     (ANT)→[同調]→[FET]→[同調]→[同調]→①→[Mixer (TR)]→[IFT]→(IF)
     (PLL)←[FET]←[OSC 同調 (TR)]→①


3. FM IF & 検波部


   • 以下のオーソドックスな構成です。

     (FE)→[CF]→[TR]→[CF]→[LA1235]^{[QR IFT]}→(MPX)


   • FM 検波は [LA1235] [QR IFT] を使ったクォードラチュア検波です。 [LA1235] で [S メータ] [T メータ] を抽出します。


4. FM MPX 部


   • [HA12016] を使った PLL MPX です。


5. AM 受信部


   • AM フロントエンドは2連バリキャプ式です。 全てを [LA1245] で構成します。


6. プリセットメモリのバックアップ


   • [C507] 0.022F/5.5V の電気二重層コンデンサで、電源消失時のプリセットメモリのバックアップをします。


   • 取扱説明書がないので推定ですが、この容量だとバックアップ期間は1週間程度と思います。



---

リペア

1. [AM ループアンテナ] を取り付けるプラケットが割れている


   • [純正 AM ループアンテナ] は無いし、ブラケットは壊れているので使うことはないです。


   • よって不要なので壊れたブラケットを取り外しました。


2. RCA 端子にクスミがある


   • ピカール液 で軽くマイクロ研磨してピカッとした輝きが蘇りました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定	備考
   Q811-E (W802)	+12V	+12.2V	〇	Tuner
   Q812-E	+5.4V	+5.37V	〇	MCU, OP-AMP
   Q801-E	+28V	+28.7V	〇	VT
   W810	-10V	-10.6V	〇	FL, OP-AMP



2. FM 受信部の調整



   手順	SSG出力	T-X50+ の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : FM PROGRAM : OFF FM AUTO : AUTO	-	-
   2	83MHz 90dB 無変調	83MHz 受信	T102(右)	TP1 間電圧 = 0V	FM 同調点(仮)調整
   3	-	90MHz 受信	L104	R101(前) 電圧 = 22.0±0.1V	OSC トラッキング調整
   4	-	76MHz 受信	-	R101(前) 電圧 = 3.0±0.1V 確認のみ
   5	83MHz 30dB 無変調	83MHz 受信	L101	[FREQ/dB] ボタンを押しながら S メータ = 最大	RF トラッキング調整
   6	76MHz 30dB 無変調	76MHz 受信	L102 L103
   7	90MHz 30dB 無変調	90MHz 受信	TC102 TC103
   8	手順6～7を数回繰り返す
   9	83MHz 30dB 無変調	83MHz 受信	T101	[FREQ/dB] ボタンを押しながら S メータ = 最大	IF 調整
   10	83MHz 90dB mono 1kHz		T102(左)	オーディオ出力 = 高調波歪最小	QR 検波調整
   11			T102(右)	TP1 間電圧 = 0±10mV
   12	手順10～11を数回繰り返す
   13	83MHz 90dB 無変調	83MHz 受信	R212	TP2 間周波数 = 76kHz±120Hz 周波数カウンタで測定	MPX VCO 調整 TP2(後) が GND
   14	83MHz 90dB stereo 1kHz L+R		T101	オーディオ出力 = 高調波歪率最小	stereo IF 歪補正 ±90度の範囲で調整
   15	83MHz 90dB stereo 1kHz R/L		R213	オーディオ出力 (L/R) = 最小	stereo セパレーション調整
   16	83MHz 90dB stereo 1kHz L+R		LP201(右)	オーディオ出力 (L) = 19kHz 成分最小	キャリアリーク調整
   17	83MHz 90dB stereo 1kHz L+R		LP201(左)	オーディオ出力 (R) = 19kHz 成分最小
   18	83MHz 21dB mono 1kHz		R138	MUTING = ON/OFF 閾	MUTING 調整
   19	83MHz 60dB 無変調		R540	[FREQ/dB] ボタンを押しながら S メータ = 60dB	S メータ調整



3. AM 受信部の調整



   手順	SSG出力	T-X50+ の設定	調整箇所	TP 及び調整値	備考
   1	-	SELECTOR : AM	-	-
   2	-	522kHz 受信	L302	R101(前) 電圧 = 2.2V	OSC トラッキング調整
   3	-	1611kHz 受信	TC302	R101(前) 電圧 = 22.0V
   4	手順2～3を数回繰り返す
   5	603kHz 40dB 無変調	603kHz 受信	L301	[FREQ/dB] ボタンを押しながら S メータ = 最大	RF トラッキング調整
   6	1404kHz 40dB 無変調	1404kHz 受信	TC301
   7	手順5～6を数回繰り返す
   8	999kHz 40dB 無変調	999kHz 受信	T301	[FREQ/dB] ボタンを押しながら S メータ = 最大	IF 調整



4. 調整結果


   • FM 受信


     • フロントエンドの OSC トラッキングが少しズレていました。 再調整で規定内に入りました。


     • フロントエンドの RF トラッキングが少しズレていました。 再調整で 3dB 感度が上がりました。


     • MPX VCO がややズレていました。 再調整で規定内に入りました。


     • MUTING レベルが 45dB とかなり高くなっていました。 再調整で規定内に入りました。 誰かいじった？


     • ステレオセパレーションなどは以下となりました。 十分使える良好な性能です。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	53	51	dB
       高調波歪率 (1kHz)	mono	0.22		%
       	stereo	0.22		%
       パイロット信号キャリアリーク	stereo	-69	-70	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.02	dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので IF 調整だけ実施しました。


     • IF 調整がズレていたようで、これだけで大きく感度アップしました。



---

使ってみました

1. 修理＆再調整が終わって


   • 到着時より問題なく動作したので、ほぼ調整だけで新品時の性能に蘇りました。


   • スッキリしたデザインが良くて、感度も良くて、音も良いと思いました。

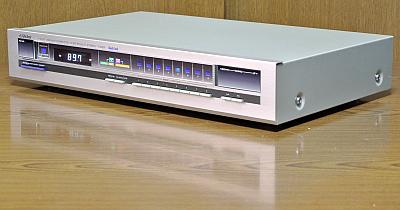

2. デザイン


   • 無駄のないスッキリとした非常に美しいデザインに惚れこみます。


   • [POWER] {TUNING] ボタンにはグラデーションがあって眼が引き込まれます。


   • フロントパネルはヘアライン仕上げのアルミで質感があります。


   • 高さは 77mm でスリム感があります。 奥行も 300mm しかなく設置が楽です。


   • いたるところにブルー色が散りばめられていて、怪しい感じが素敵です。


   • プリセットメモリは FM 8局分 ＋ AM 8局分と十分です。


   • [FREQ/dB] ボタンを押すと [周波数]→[dB] に変わり、S メータを dB で6秒間表示します。 自動で周波数表示に戻ります。


     • 30～70dB では割と正確でした。 簡易電波強度計としても使えます。


   • リアパネルの端子は [ANTENNA] [OUTPUT] 端子だけとシンプルです。


     • FM アンテナが F 端子でないのが残念です。


3. 感度や音質


   • FM の感度は良いです。 音がまろやかで長時間聴いても疲れず良い音です。


   • AM は十分な感度とそれなりのナロー音質です。



---

仕様

FM 受信部
受信周波数範囲	76.0～90.0MHz
50dB クワイティング感度 (75Ω)	mono : 1.8uV/16.4dBf stereo : 9.8uV/31.0dBf (QSC AUTO)
実用感度 (75Ω)	0.95uV/10.8dBf
S/N 比	mono : 88dB stereo : 82dB
全高調波歪率 (1kHz)	mono : 0.08% stereo : 0.08%
キャプチャーレシオ (IHF)	1.0dB
実効選択度 (IHF)	65dB
イメージ妨害比 (IHF)	80dB
AM 抑圧比 (IHF)	60dB
ステレオセパレーション (1kHz)	50dB
周波数特性	30Hz～12.5kHz +0.3, -2.0dB
サブキャリア抑圧比	50dB
ミューティング・スレシホールド・レベル	4.4u (75Ω) / 24.1dBf
アンテナ入力インピーダンス	75Ω不平衡 300Ω平衡
出力信号レベル/インピーダンス	600mV/2.2kΩ
AM 受信部
受信周波数範囲	522～1611kHz
実用感度 (外部アンテナ)	20uV
全高調波歪率	0.3%
S/N 比	50dB
選択度	30dB (±9kHz)
イメージ妨害比	40dB
IF 妨害比	65dB
出力信号レベル/インピーダンス	200mV/2.2kΩ (30% 変調時)
総合
電源電圧	AC100V, 50/60Hz
定格消費電力	9W (電気用品取締法) 2W (スタンバイ時)
外形寸法	435(W)×77(H)×300(D)mm
重量	3.0kg
その他
発売時期	1982年
定価	39,800円

---
