YAMAHA CT-X11 (2号機)

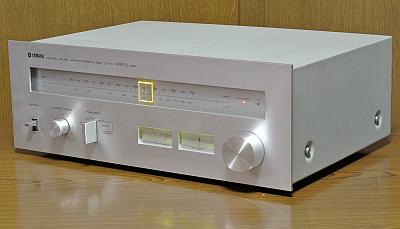

YAMAHA CT-X11 (2号機) をゲット！

2024年5月29日、東京都中央区の O さんより YAMAHA CT-X11 を研究用に寄贈いただきました。 O さんの自家配送でした。

本機の価格は安いですが、音はかなり良いです。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • ネットオークションにていろいろ入手したものの一部なので通電はしていますが履歴、素性等は不明です。


   • 修理後の販売や部品取り等ご自由にお使いください。


2. 外観チェック


   • 製造シリアル番号は [06916] です。 [純正 AM ループアンテナ] は付属していませんでした。


   • フロントパネルに少しアルマイトサビや汚れはありますが、そこそこ綺麗です。


     • ダイヤルスケール内に少しゴミが見えます。 [TUNING] [OUTPUT LEVEL] ノブに僅かなキズがあります。


   • リアパネルの塗装にスレはありますが致命的なキズなどはないです。 端子類には輝きが残っています。


   • 天板に少し汚れがありますが、そこそこ綺麗です。 底板に少し白いサビがありますが、問題はないです。 足は綺麗です。


3. 電源 ON してチェック


   • 電源が問題なく入りました。 ランプ切れはないです。


   • [FUNCTION] スイッチを [REC CAL] にすると正常にテスト音が出ます。


   • FM 受信


     • [S メータ] [T メータ] は正常に振れ [STEREO] ランプが点灯して正常な音が出ます。 問題なさそうです。


     • ダイヤル指針が示す周波数は以下です。 83MHz まではほぼズレがなく、それ以上ではズレが出てきます。


       • この機種では ±0.2MHz 程度は正常範囲です。



       放送 (MHz)	79.5	80.0	81.3	85.1	89.7
       ダイヤル (MHz)	79.5	80.0	81.3	85.3	89.9



   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • このアンテナとの相性は悪かったのですが、ともかく受信はできました。


4. カバーを開けてチェック


   • まずは、本機は一度もカバーを開けられた形跡がありませんでした。


   • 内部は綺麗で基板の部品にも目視で劣化とわかる部品は見当たりません。



---

リペア

1. ダイヤルスケール内に少しゴミが見える


   • フロントパネルを取り外してダイヤルスケール内外を無水アルコールで洗浄しました。


   • ゴミと思われたものはカビのような汚れでした。 完全に除去でき綺麗になりました。


2. フロントパネル及び関連パーツのクリーニング


   • フロントパネルは中性 OA クリーナで、[OUTPUT LEVEL] [FUNCTION] [TUNING] ノブは無水アルコールで清掃しました。


   • [POWER] レバーはサビ落としをしました。


   • これらの処置でフロントパネルはマシになりました。


3. 天板のクリーニング


   • 天板を外して中性洗剤を使ってジャブジャブ水洗いしました。 水洗いできるものは、こうしたほうが綺麗になります。


   • 洗い終わってからドライヤで急速乾燥しました。 結構綺麗になりました。



---

再調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェック (VP)


   • 実測値は以下のように良好でした。



     VP	標準電圧	実測電圧	判定
     POWER スイッチ近くの [W.H] と書かれた白いジャンパ線	+12V	+11.3V	〇



2. FM/AM 受信部の調整


   • CT-X11 (1号機) に記載の調整手順で再調整しました。


3. 調整結果


   • FM 受信


     • フロントエンドで大きなトラッキング調整でダイヤル指針はほぼ合うようになりました。


     • ステレオセパレーションと高調波歪率は以下のような優秀な値になりました。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	Normal	stereo	52	55	dB
       	DX		23	23	dB
       高調波歪率 (1kHz)	Normal	mono	0.042		%
       		stereo	0.073		%
       	DX	mono	0.46		%
       		stereo	0.47		%
       パイロット信号キャリアリーク	Normal	stereo	-46	-47	dB
       オーディオ出力レベル偏差 (1kHz)	Normal	mono	0	-0.39	dB
       REC CAL	Normal	mono	328		Hz
       			-6.2		dB



   • AM 受信


     • 周波数ズレがありましたがトラッキング調整で直りました。


     • 手持ちの AM ループアンテナをいろいろ交換してみましたが相性が合うものが見つかりません。


     • よって、AM 受信できますがベストの状態ではありません。



---

使ってみました

1. デザイン


   • 全体がシルバー調で精密さを感じる YAMAHA 独特のスタイルです。


   • ダイヤルスケールの照明が無く、ダイヤル指針だけ照明されています。


   • フロントパネルはかなり分厚いアルミ材のヘアライン仕上げで良好です。


   • チューニングノブは直径 45mm の無垢アルミ材で高級感あります。


   • オーディオ出力端子は可変出力のみです。


   • FM アンテナ入力は [300Ω] [75Ω] に対応していますがターミナル端子なので使い辛いです。


2. FM 受信


   • 感度は良く、受信性能は3連バリコンにしては頑張っています。


   • FM の音はレシオ検波の良い音がします。 筆者好みの素晴らしい音です。


   • 昔、ヤマハがさかんに NATURAL SOUND と言っていた頃の 細身で高音が繊細な音 です。


3. AM 受信


   • 相性の合う AM ループアンテナが見つからないので、何とか受信はできるという状態です。


   • AM 放送は2028年に終了 するので、そう気にしていません。



---
