YAMAHA T-2 (10号機) が到着！

2024年12月24日、大阪府河内長野市の Y さんから YAMAHA T-2 のクリスマスプレゼント (寄贈品) が到着しました。

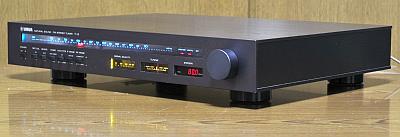

しばらく諸事情で手が付けられませんでしたが、2025年3月11日に修理＆再調整を完了しました。この写真は照明 LED 化後です。

FM 専用機 で 定価13万円 の高級チューナです。

程度＆動作チェック

寄贈者のコメント
- 何年も前に中古品をヤフオクで入手しました。音は出ます。
- 脚が別物になっていますが入手時からこうでした。 (寄贈者のほうでは) 改造等はしていません。
外観チェック
- 製造シリアル番号は [04696] で、電源コードの製造マーキングよりは製造年は不明です。
- 下の3件と汚れや細かいキズはありますが、全体的にそこそこ綺麗です。
  - 天板の右前側にこの上に乗っていたであろう何かのそう気にならない程度のやや大きい丸い跡があります。 1個だけなのでペン立て？

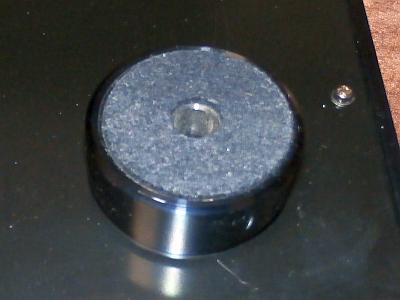

  - 脚が純正品ではなく、右の写真のものに4箇所とも交換されています。オリジナルよりグレードの高い脚です。
  - [SQ メータ] [T メータ] の指針の塗装がハゲてボロボロになっています。
- リアパネルの端子類に錆が出ていますが使える程度です。
電源 ON してチェック
- 電源は入りますが、周波数スケール表示用ランプが切れています。指針用のランプ照明も暗い気がします。
- デジタル周波数表示器は正常で、操作ボタンも正常に反応します。 [REC CAL] スイッチ ON するとテスト音が正常に出ます。
- [STEREO] ランプが点灯しほぼマトモな音が出ます。ただし、やや歪感があります。
- [T メータ] の振れ幅が左右で大きく違い [SQ メータ] のピークでセンタになりません。
  - IF 部とレシオ検波が調整ズレしています。おそらく、音に歪感がある原因と思います。
カバーを開けてチェック
- 使用 IC のロット番号より、本機は [1978年製造品] とわかりました。
- [C284] 470uF/16V 電解コンデンサが液漏れしています。交換が必要です。
- [周波数ダイヤル照明用フィラメントランプ] が切れています。
- [メータ照明用フィラメントランプ] は切れていませんが寿命が近いと思われます。

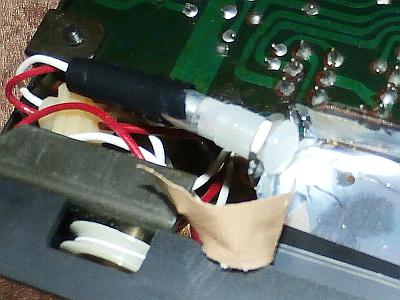

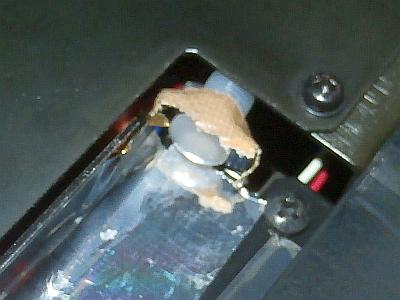

- [指針照明用フィラメントランプ] を (前々オーナーが) LED に交換していましたが作業が雑で醜いです。
  - 指針用ランプは左右2個あり、そのランプで指針を間接的に照明する構造です。
  - 元はフィラメントランプですが、[白色 LED パイロットランプ] に交換してありました。
  - このパイロットランプの取り付けが雑で、ガムテープで覆われていましたが、経年変化でガムテープが外れていました。
  　
- 以上のランプ取り付け状態より、全面的に LED にしてやり直したほうがよいです。
  - 厄介なことにシリコンゴム製のランプホルダが除去されており、これを何とかしないといけない。

リペア (その1)：[SQ メータ] [T メータ] の指針で塗装がボロボロ

概要
- おそらくメータ照明用フィラメントランプの熱で塗装が経年変化したと思われます。
- 状態は風化のように見える塗装のボロボロ化です。
再塗装作業

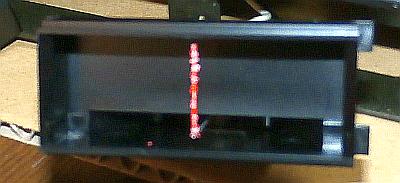

- 左の写真は目盛カバーを外した T メータの再塗装前です。 S メータも同様でした。
  - 塗装膜がボロボロで、軽く擦るだけで全ての塗装が剥げ落ちました。

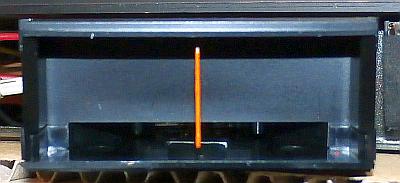

- 右の写真は再塗装後です。
  - オリジナルは赤色と思われますが、T-2 のメータ照明の構造から見えにくいと思いました。
  - そこで、オレンジ色のエナメル塗料で着色しました。組み立ててみてオレンジが正解、赤より見やすいです。
  - メータの目盛カバーを留めるには280℃の耐熱性のある高級ポリミドテープを使いました。経年変化もありません。

リペア (その2)：全ての照明ランプを LED 化 (一部やり直し)

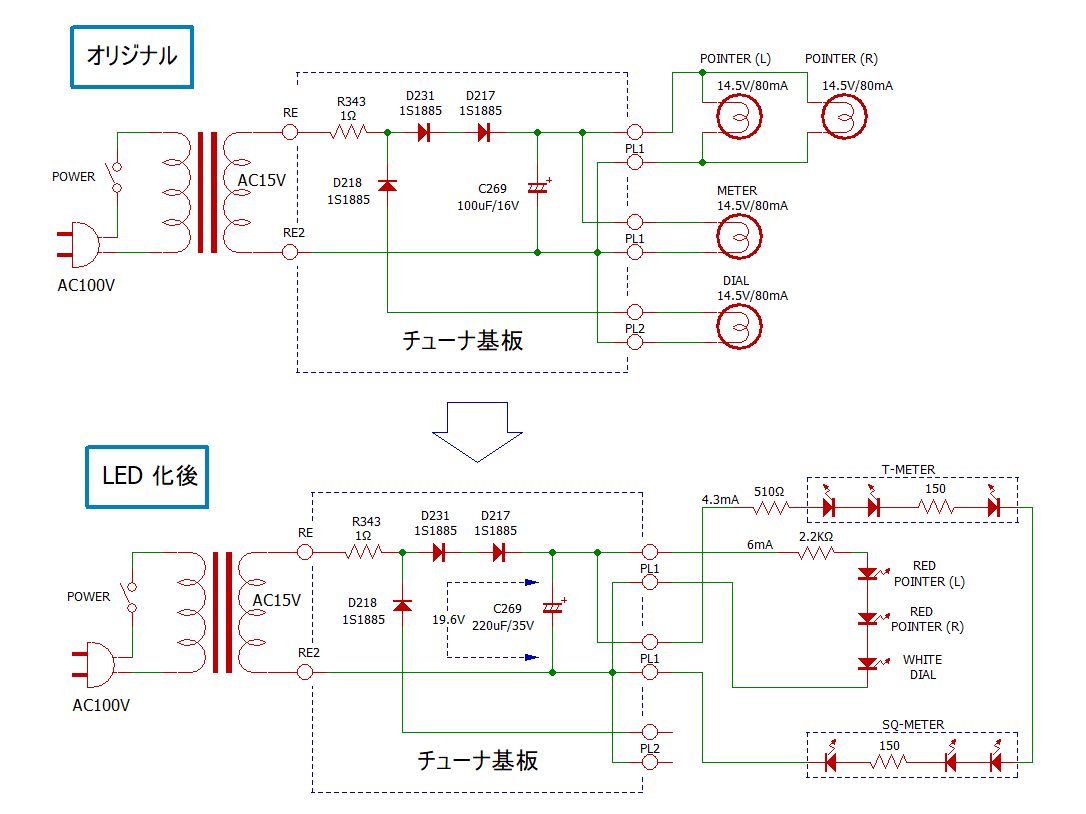

LED 化回路

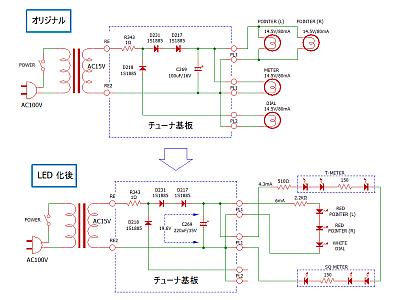

- 右は [オリジナル回路] [LED 化後回路] です。クリックすると大きく表示できます。
- LED にややチラツキを感じたので [C269] を以下のように交換しました。
  - 電解コンデンサの容量を上げると電圧も上がります。
  - そこで電解コンデンサの耐圧＆耐熱も上げました。
  部品番号 交換前 交換後 備考

  C269 100uF/16V (85℃) 220uF/35V (105℃) 電解コンデンサ
[SQ メータ] [T メータ] の照明
- オリジナルの照明方法は1個のフィラメントランプで2個のメータの透明カバーを後方から照射します。
  - この仕組みよりランプの少しの位置ズレで2個のメータの明るさに差異が出ます。
  - 更に、指針は照明されないのでかなり見辛いです。
- そこでメータ照明に関して初めての試みをしてみました。目的は以下です。
  - [SQ メータ] [T メータ] を個別に照明して明るさの差異を解消
  - 透明カバーのサイド側から照明して指針にも若干の光を当てる

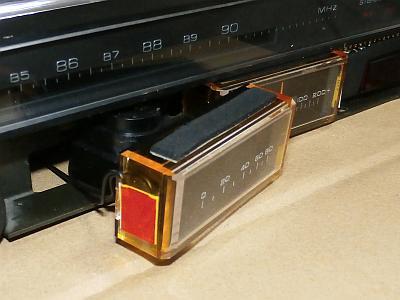

- [SQ メータ] にはウォームホワイトテープ LED (左の写真) の1単位を使いました。テープ LED は単位で切って使えます。
  - ポリミドテープを使って1単位のテープ LED を左側に貼り付けています。(右の写真) テープ LED の1単位は LED×3個に相当します。
  - [T メータ] も同様ですが、右側にテープ LED を貼り付けています。
  　
- 結果、明るさの差異は解消し、指針もやや見易くなりました。
[ダイヤル指針] の照明
- [5mm 砲弾型、照射角 60度、19000mcd 赤色 LED] を2個使いました。

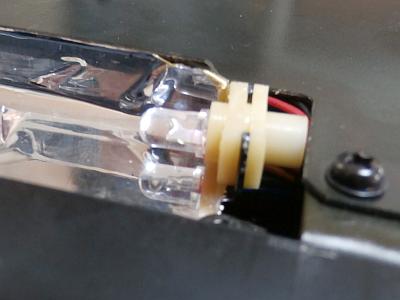

- 筐体内にオリジナルのゴム製ランプガイドが転がっていたので、右側はスッキリ取り付けできました。

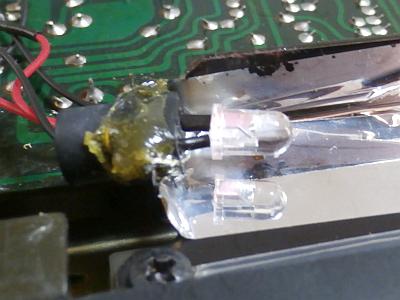

- 左側はやむを得ないので、手持ちの大きさの合うゴム製ガイドをボンドで固定しました。

  　
[周波数ダイヤル] の照明
- 写真はありませんが、[5mm 砲弾型、照射角 60度、10000mcd 白色 LED] を1個使いました。

リペア (その3)：[C284] 470uF/16V 電解コンデンサが液漏れしている

概要
- [C284] 470uF/16V 電解コンデンサが液漏れして、その近くの基板も少し汚れています。
- ただし、基板の汚れは僅かなので洗浄すれば完全回復できます。
修理
- 下のリストのように [C284] を高耐熱品に交換しました。

  部品番号 交換前 交換後 備考

  C284 470uF/16V (85℃) 470uF/16V (105℃) 電解コンデンサ

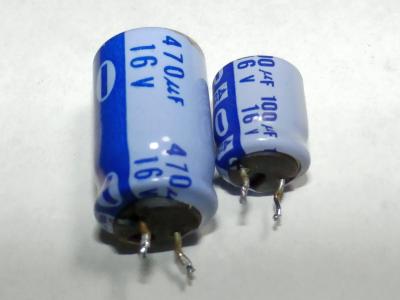

- 写真で大きいのは、これまで基板に実装されていた [C284] です。
- 写真で小さいのは、これまで基板に実装されていた [C269] です。
  - 前章の [全ての照明ランプを LED 化] で取り外したものです。
- 液漏れによる基板汚れは無水アルコールで洗浄して完全に消えました。
- これで安心して使えます。

リペア (その4)：[T メータ] の振れ幅が左右で大きく違い、かつ [SQ メータ] のピークで [T メータ] がセンタにならない

概要
- 同調ノブを回して同調から離調すると [T メータ] の振れ幅が左右で大きく異なる。
  - 左右の振れが多少違うのはやむを得ないのですが、この T-2 では大きく違います。調整ズレしていると思います。
- [SQ メータ] のピークで [T メータ] がセンタにならない。
  - 多少合わないのはやむを得ないのですが、この T-2 では大きく違います。調整ズレしていると思います。
再調整してみる
- 予想通り、IF 部とレシオ検波の調整ズレでした。再調整で音にあった歪感は無くなりました。
- [T メータ] の振れ幅が大きくなり、左右の振れ幅バランスもかなり改善しました。
- [T メータ] のセンタと [SQ メータ] のピークがほぼ合うようになりました。

リペア (その5)：デジタル周波数表示の改善

概要
- 例えば、83MHz に同調するとデジタル周波数表示が 83.0MHz となります。これは正しいです。
  - 同調ノブを少し回して [デジタル周波数表示] を観察すると、83.0MHz を表示している範囲が [T メータ] の左右で異なるのです。
  - 指針がセンタより少しでも左側になるとデジタル表示が 82.9MHz なり、逆に右側はかなり回しても 83.0MHz を保っています。
- デジタル的には正しい動きなのですが、人間工学的には合いません。
  - デジタルは端数切捨てなので正しいですが、人間の感性は四捨五入に近いのです。
- [デジタル周波数表示] は性能には関係ありませんが、気になる人はいるような気がします。
  - 故障ではないのでどうするか悩みましたが、やはり補正することにします。
さてどうするか！
- 指針が 82.99MHz は現状のデジタル表示では 82.9MHz となり、指針が 83.99MHz までは 83.0MHz となります。
  - これが 83.0MHz 表示を保っている範囲が [T メータ] の左右で異なる理由です。
- 人間の感性に合わせるには指針が 82.95～83.04MHz の間はデジタル表示 83.0MHz になるようにすればよいです。
  - オフセット値を 40kHz 分上げると、これに近くなります。
  - こうしても性能に悪影響はありません。この方針で行くことにします。
デジタル周波数表示は [周波数カウンタ基板] で制御します。

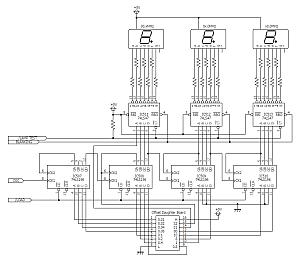

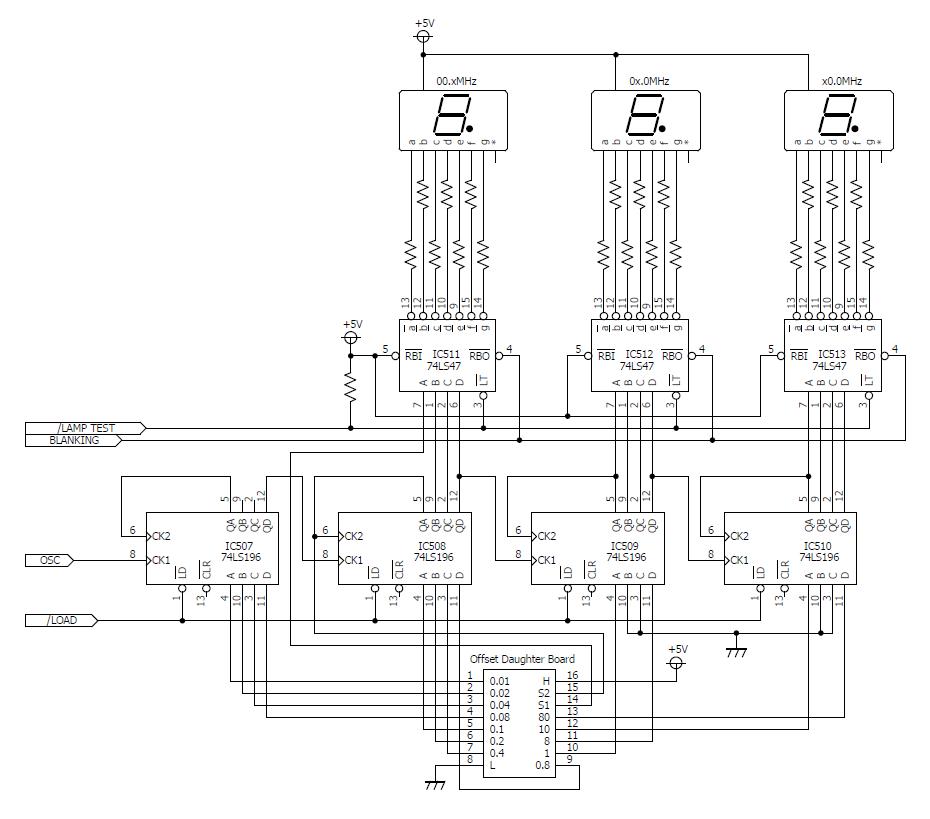

- 右の回路図は [周波数カウンタ基板] の [オフセットドータボード] 付近です。
  - Service Manual の回路図は間違っています。こちらが正しいです。
  - 回路図をクリックすると大きく表示できます。
- OSC 発振周波数にオフセット値を加算して受信周波数を表示する仕組みです。
- オフセット値は [オフセットドータボード] で設定します。
- つまり、この [オフセットドータボード] の設定を変更してデジタル周波数表示を 40kHz 上げればよいのです。
- [オフセットドータボード] は [周波数カウンタ基板] の [16pin IC ソケット] に実装します。

[オフセットドータボード] の設定について

[デジタル周波数表示] は以下の関係式になります。

[オフセット値] は以下の表によります。

本機の [オフセットドータボード] は [1,2,3,6,7,12pin=H] [4,5,9,10,11,13pin=L] [14～15pin=ショート] でした。
表を使って [H] となっている pin の周波数を全部足すと、[オフセット値=10.67MHz] となります。

備考	定義	pin 番号		定義	備考
5～7,9pin で BCD 設定	0.8MHz	9	8	GND	L レベル
1の桁 10～11pin で BCD 設定	1MHz	10	7	0.4MHz	0.1の桁 5～7,9pin で BCD 設定
1の桁 10～11pin で BCD 設定	8MHz	11	6	0.2MHz
10の桁 12～13pin で BCD 設定	10MHz	12	5	0.1MHz
10の桁 12～13pin で BCD 設定	80MHz	13	4	0.08MHz	0.01の桁 1～4pin で BCD 設定
14～15pin は必ず短絡する	S1	14	3	0.04MHz
14～15pin は必ず短絡する	S2	15	2	0.02MHz
H レベル	Vcc	16	1	0.01MHz

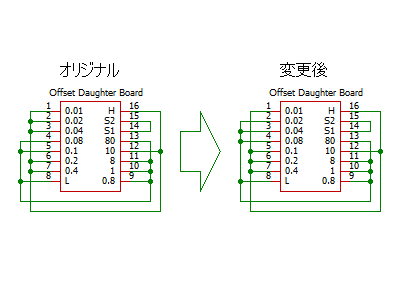

オリジナルより 40kHz 上げた [オフセットドータボード] の製作

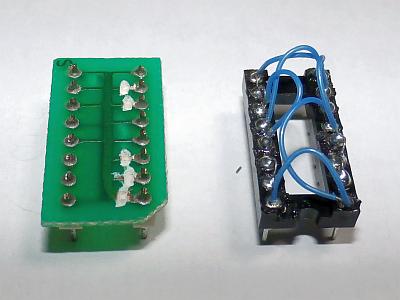

- 写真の左側はオリジナル、右側は今回製作した [オフセットドータボード] です。
- [丸ピン IC ソケット 16pin] [耐熱 0.26mm ジュフロン線] を使って製作しました。
- この細さのジュフロン線を使えばピンに2本差し込めるので都合が良いのです。
- [1,5,6,7,12pin=H] [2,3,4,9,10,11,13pin=L] [14～15pin=ショート] とします。
  - 計算すると [オフセット値] = 10.71MHz となります。
  - [オフセット周波数] はオリジナルより 40kHz 上がったことになります。
  　
完成した自作 [オフセットドータボード] を [周波数カウンタ基板] に実装して動作試験

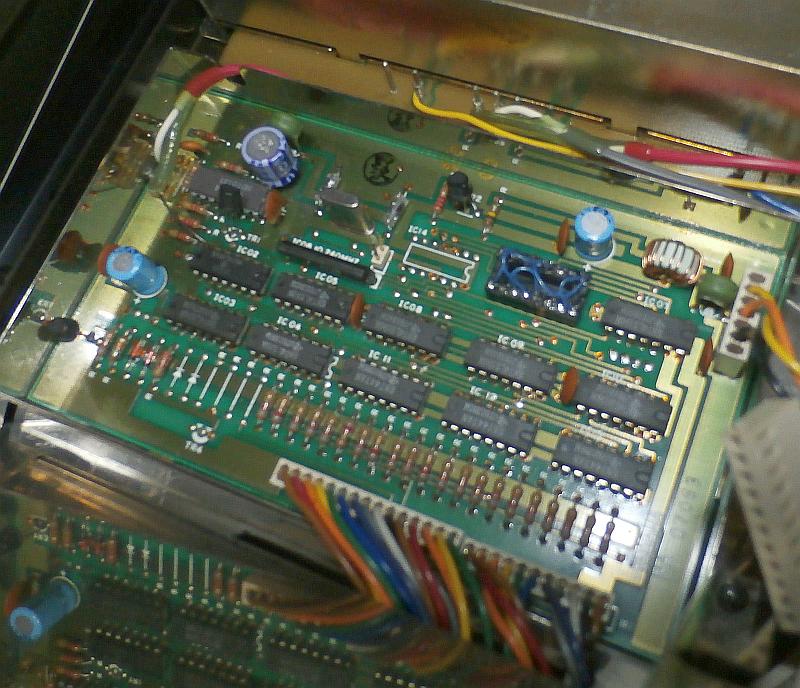

- 自作 [オフセットドータボード] を下の写真のように実装しました。
- [T メータ] のセンタから同じくらいの振れ幅で期待するデジタル周波数表示になりました。
- なお、この改修は修理ではなくて、あくまでも人間工学的な改善です。念のため！

リペア (その6)：純正でない脚をどうするか

概要
- 4本の脚が非純正品に交換され、底板側の取り付け穴を拡大加工されているので元に戻すのは不可能です。
  - 脚を純正品に戻すには底板ごと交換する必要があります。
  - 手元に部品取り用の T-2 があるので、ここから移植すれば底板ごと交換も可能です。
  - ただ、部品取り用の T-2 の底板の状態は今付いている底板より悪い (塗装状態とスレ) です。
- 純正品はプラスチックで安っぽいですが、交換された脚はアルミ削り出しで重量のある高グレード品です。
- 以上を考えると、今のままのほうが良いと判断しました。ただ、少しアルマイトハゲがあるので、これを補修します。
補修
- 自動車用の [艶消し黒タッチアップペイント] を使って補修塗りしてハゲは目立たなくなりました。
- 脚は普通には見えない部分ですが、グレードが高く高級感のある脚のほうが正解だし所有する喜びを感じます。

再調整

電源電圧チェック (VP)

実測値は以下のように良好でした。

VP	標準電圧	実測電圧	判定	備考
#4-4pin	+5V	+5.07V	〇
#5-5pin	+13V	+13.0V	〇
#5-6pin	-13V	-12.2V	〇
R203 (470Ω) 右側	+13.2V	+13.6V	〇	[REC CAL] OFF にて測定 R203 は VR201 の北東15mm

FM 受信部の再調整
- T-2 (1号機) に記載の手順で再調整しました。

調整結果

あちこち大きく調整ズレしていました。再調整で規定内に入りました。

ステレオセパレーションは再調整で100倍程度改善し、音の解像度が大きく上がりました。

項目	IF MODE	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	LOCAL	stereo	54	55	dB
ステレオセパレーション (1kHz)	DX	stereo	43	46	dB
高調波歪率 (1kHz)	LOCAL	mono	0.12		%
	LOCAL	stereo	0.12		%
	DX	mono	0.14		%
	DX	stereo	0.14		%
パイロット信号キャリアリーク	LOCAL	stereo	-49	-48	dB
オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	+0.14	dB
REC CAL	LOCAL	mono	351.6		Hz
REC CAL	LOCAL	mono	-6.6		dB

使ってみました

修理＆再調整が終わって
- この個体は製造してから一度も再調整されていなかったと思います。
  - 修理＆再調整で新品時の性能が回復し、音は聴き違えるほど良くなりました。
  - 再調整前はガタガタの性能でしたが、再調整後は素晴らしい性能になりました。
- 再調整前は [SQ メータ] がフラフラ動き、IF MODE [LOCAL] で受信していたのに勝手に [DX] に切り換わると不安定でした。
  - 再調整後は [SQ メータ] のフラつきがごく小さくなり、[LOCAL] で安定した受信ができるようになりました。
- LED 化は [ダイヤルスケール：薄青色] [周波数指針：赤色] [メータ：橙色] と高級機にふさわしい色合いになりました。
デザイン
- YAMAHA らしい優れたデザインで、ズッシリ重いことに驚きます。
- 全体が厚いアルミ材で出来ており、とっても高級感があります。
- 脚はアルミ削り出しのハイグレード品に交換され、更に高級感がアップしています。
- チューニングノブの動きは高級機らしい重みがあってスムーズです。
- アンテナ端子は F 端子のため、妨害電波の混入を防げます。
[SQ メータ] は [S メータ] とは違う
- [SQ メータ] は電波レベルを表示しているのではありません。検波出力の S/N を見ているのです。
- 電波レベルが大きければ S/N が良くなるので振れが大きくなります。結果的に [S メータ] に近い振れになります。
- この仕組みのため、無音であれば正しい振れになりますが、放送で無音というのはあり得ないですね。
- 従って、放送音でも揺れてしまうのは仕方ないです。また、マルチパス妨害がある時にも揺れます。
感度と音質
- 感度は良く妨害波排除能力は強力です。出てくる音は解像度感のあるシッカリした音です。
