YAMAHA T-2 (12号機)

YAMAHA T-2 (12号機) が到着

2025年8月27日、福岡県筑紫野市の H さんより YAMAHA T-2 の修理依頼品が到着しました。

FM 専用機 で 定価13万円 の高級チューナです。

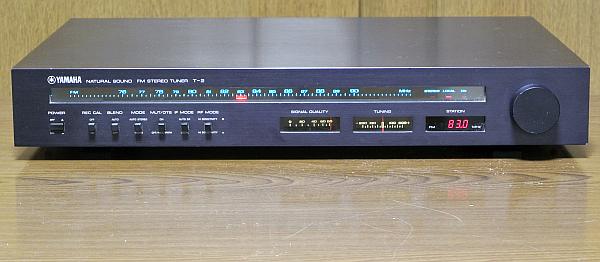

この写真は照明を完全 LED 化後です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • SQ メータは振れて受信しているようですが音が出ません。 また、デジタル周波数表示も出ません。


   • 照明を LED 化お願いします。 カラーは電球色またはアンバーが好みです。


   • フレッツテレビから分配して受信しています。 分配前にマスプロ FUA33S ブースタ (FM/VHF-L/UHF 33dB) を入れています。


2. 外観チェック


   • 製造シリアル番号は [03175] で、電源コードの製造マーキングよりは製造年は不明です。


   • 全体的に汚れや細かいキズはありますが、実用品として考えれば十分です。 致命的なヘコミやワレなどはありません。


   • リアパネルの端子類にやや錆が出ています。


   • 底板の左奥にある通気口のカバーを留めるナイロンロックの1本が壊れて外れています。


3. 電源 ON してチェック


   • 電源は入りますが、メータ照明ランプが切れています。


   • 到着直後に初めて電源を入れた時にほんの一瞬ですが、デジタル周波数表示が出て音も出ました。


     • その後はデジタル周波数表示も音も出なくなりました。


   • デジタル周波数表示も音も出ない状態ですが、以下の動作を確認しました。


     • [SQ メータ] [T メータ] は正常に振れ [STEREO] ランプが点灯します。 OTS (サーボロック) 動作は正常です。


     • スイッチ操作も正常にできているように思います。


     • [REC CAL] を ON にすると [SQ メータ] の振れがゼロになるので動作としては正しく、ただ音が出ません。


4. カバーを開けてチェック


   • 使用 IC のロット番号より、本機は [1977年製造品] とわかりました。


   • 内部は綺麗で目視で明らかに劣化とわかる部品は見当たりません。



---

リペア (その1)：音もデジタル周波数表示も出ない

1. 調査と原因


   • [S メータ] [T メータ] が正常で [STEREO] ランプが点灯するのに音が出ないのは MUTING 掛かり放しです。


   • MUTING には通常の [離調] MUTING の他に [電源] MUTING があります。 後者は電源 ON/OFF 時のポップノイズを消す目的です。

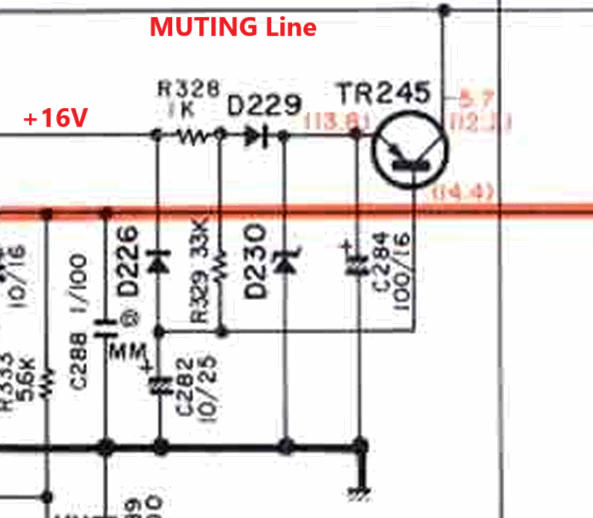

     • 下の回路図は [電源] MUTING 回路です。 [MUTING Line] = +12V で MUTING ON、-6V で OFF です。


     • [離調] [電源] MUTING のどちらが不具合か切り分けのため {TR245] を取り外しました。


       • [離調] [電源] MUTING は [MUTING Line] にワイヤード OR 接続されています。


       • このため切り分けにはこうするしかなく、{TR245] を取り外すと [電源] MUTING はかかりません。


     • 結果、音もデジタル周波数表示も出るようになりました。 原因は [電源] MUTING 回路故障です。





2. 修理


   • 故障しているのは [TR245] [C282] [C284] のどれかですが、本機は半世紀物なので全部交換することにします。


   • 下のリストのように部品交換しました。 耐圧・耐熱を上げました。



     部品番号	交換前	交換後	備考
     TR245	2SB544	2SA1020-Y	トランジスタ
     C282	10uF/25V (85℃)	10uF/50V (105℃)	電解コンデンサ
     C284	100uF/16V (85℃)	100uF/25V (105℃)



   • 右の写真はこれまで基板に実装されていた故障した部品です。


3. 修理後の動作チェック


   • 綺麗な音が出て、デジタル周波数表示も出ました。


   • [REC CAL] を ON にするとテスト音も出ました。 直りました。

     音の出るチューナは素晴らしい！！！



---

リペア (その2)：全ての照明ランプを LED 化

1. LED 化回路


   • 右は [オリジナル回路] [LED 化後回路] です。 クリックすると大きく表示できます。


   • [フラメントランプ]→[LED] にすると電源トランスの負荷電流が激減します。


     • 結果として電圧が上がり [C269] の耐圧を超えてしまいます。


     • そこで [C269] を以下のように交換して容量・耐圧・耐熱を上げました。



     部品番号	交換前	交換後	備考
     C269	100uF/16V (85℃)	220uF/35V (105℃)	電解コンデンサ



2. [SQ メータ] [T メータ] の照明


   • オリジナルの照明方法は1個のフィラメントランプで2個のメータの透明カバーを後方から照射します。


     • この仕組みよりランプの少しの位置ズレで2個のメータの明るさに差異が出ます。


     • 更に、指針は照明されないのでかなり見辛いです。


   • そこで [SQ メータ] [T メータ] を個別に照明して明るさの差異を解消しました。


     • 透明カバーのサイド側から照明して指針にも若干の光を当てました。


   • [SQ メータ] [T メータ] にはウォームホワイトテープ LED を使いました。 (左の写真)

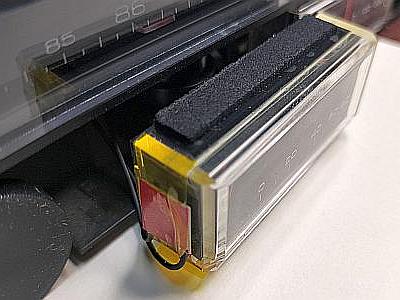

   • [SQ メータ] にはポリミドテープを使って1単位のテープ LED を左側に貼り付けています。 (右の写真)


     • テープ LED は単位で切って使えます。 1単位は LED×3個に相当します。


     • ポリミドテープは260℃耐熱の経年変化しない優秀なテープです。


   • [T メータ] も同様ですが、右側にテープ LED を貼り付けています。

     　


   • 結果、メータは電球色っぽい表示になりました。 明るい橙色です。


3. [ダイヤル指針] の照明


   • 指針にランプが取り付けられているのではなく、左右のランプから間接的に指針を照射する構造です。


   • [5mm 砲弾型、照射角 60度、19000mcd 赤色 LED] を2個使いました。

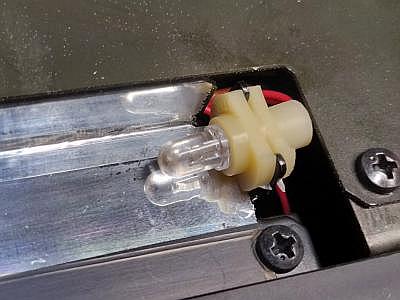

   • LED 取り付けにはオリジナルのシリコンゴム製ランプガイドを流用しました。 写真は左右の取り付け状態です。

     　


   • 結果、指針はオリジナルと同じ赤ですが明るくなりました。


4. [周波数ダイヤル] の照明


   • [5mm 砲弾型、照射角 60度、10000mcd 白色 LED] を1個使いました。


   • LED の正面光で照射したいのですが取付場所に加工するスペースの余裕がありません。


   • やむを得ず LED には辛い側面光を使っていますが、ランプガイドが光を拡散してくれて、なんとか実用になりました。


   • LED 取り付けにはオリジナルの青緑色シリコンゴム製ランプガイドを流用しました。 左の写真は取り付け状態です。

     　


   • 結果、青っぽい青緑色になりました。

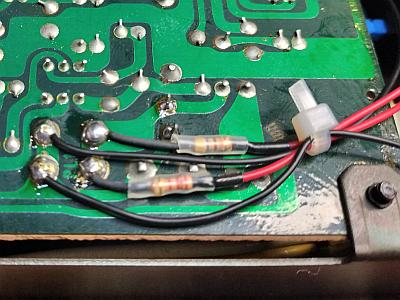

   • 上の右の写真は LED への電流制限抵抗の取り付け状態です。 この抵抗を増減すれば明るさを変更できます。


5. LED 化完成

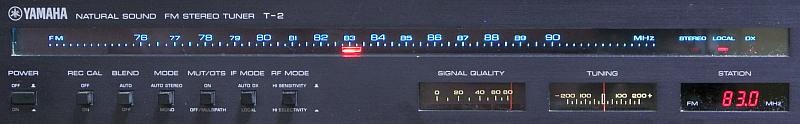

   • 写真のようなクッキリ・ハッキリな表示になりました。


   • 周波数ダイヤル表示が青緑色なのでやや妖しい感じがします。 JBL 調の色合いです。 これもイイですね！




6. コメント


   • フィラメントランプの時は照明で 5W 電力消費していましたが、LED 化後は 0.2W と激減！


   • 電気代が安くなるので、いつかは LED 化改修費は回収できます。 保証します。


   • LED 化したことで T-2 内部に籠る熱も下がるので信頼性が上がります。



---

リペア (その3)：その他

1. リアパネルの端子類にやや錆が出ている


   • [RCA 端子] [F 端子] [アース端子] を ピカール液 を使ってマイクロ研磨しました。


   • サビていた端子にやや輝きが戻りました。 完全にピカピカにはできないのですが、実用レベルになりました。


   • RCA 端子にダストキャップを被せて直接空気に触れないようにしました。 防サビ効果があります。


2. 底板の左奥にある通気口のカバーを留めるナイロンロックの1本が壊れて外れている


   • 手持ちのナイロンロックと交換しました。


   • 黒色がなかったので白色になっていますが、底板は普通には見えないので問題ないでしょう。



---

再調整

1. 電源電圧チェック (VP)


   • 実測値は以下のように良好でした。



     VP	標準電圧	実測電圧	判定	備考
     #4-4pin	+5V	+5.10V	〇
     #5-5pin	+13V	+13.0V	〇
     #5-6pin	-13V	-14.2V	〇
     R203 (470Ω) 右側	+13.2V	+13.4V	〇	[REC CAL] OFF にて測定 R203 は VR201 の北東15mm



2. FM 受信部の再調整


   • T-2 (1号機) に記載の手順で再調整しました。


3. 調整結果


   • フロントエンドの RF トラッキング調整がかなりズレていました。 再調整で感度が上がりました。


   • [MPX VCO 調整] [PLL 位相調整] がかなりズレていました。 再調整で規定内に入りました。


   • キャリアリークがこの機種としては多いですが、それでも -31dB あるので問題はないです。


   • ステレオセパレーションは再調整で大きく改善して 66dB となり、音の解像度が大きく上がりました。



     項目	IF MODE	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	LOCAL	stereo	66	66	dB
     	DX		38	38	dB
     高調波歪率 (1kHz)	LOCAL	mono	0.039		%
     		stereo	0.039		%
     	DX	mono	0.11		%
     		stereo	0.11		%
     パイロット信号キャリアリーク	LOCAL	stereo	-31	-31	dB
     オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	-0.15	dB
     REC CAL	LOCAL	mono	352		Hz
     			-7.0		dB




---

使ってみました

1. 修理＆再調整が終わって


   • この個体は音が出ないだけで動作そのものはかなり良かったです。


   • 修理＆再調整で新品時の性能が回復し、音は素晴らしく良くなりました。


   • LED 化は [ダイヤルスケール：JBL 色] [周波数指針：赤色] [メータ：橙色] と高級機にふさわしい色合いになりました。


2. デザイン


   • YAMAHA らしい優れたデザインで、ズッシリ重いことに驚きます。


   • 全体が厚いアルミ材で出来ており、とっても高級感があります。


   • チューニングノブの動きは高級機らしい重みがあってスムーズです。


   • アンテナ端子は F 端子のため、妨害電波の混入を防げます。


3. [SQ メータ] は [S メータ] とは違う


   • [SQ メータ] は電波レベルを表示しているのではありません。 検波出力の S/N を見ているのです。


   • 電波レベルが大きければ S/N が良くなるので振れが大きくなります。 結果的に [S メータ] に近い振れになります。


   • この仕組みのため、無音であれば正しい振れになりますが、放送で無音というのはあり得ないですね。


   • 従って、放送音でも揺れてしまうのは仕方ないです。 また、マルチパス妨害がある時にも揺れます。


4. 感度と音質


   • 感度は良く妨害波排除能力は強力です。 出てくる音は解像度感のあるシッカリした音です。



---
