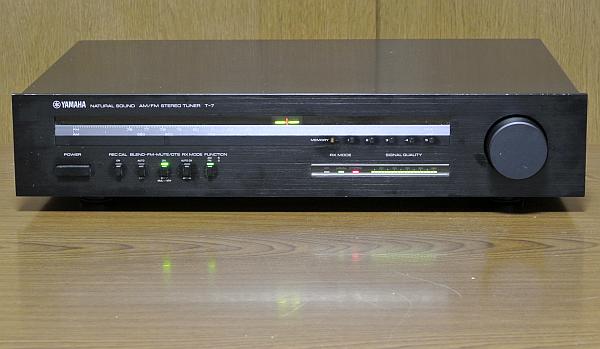

YAMAHA T-7 が到着

2025年6月10日、茨城県牛久市の W さんより YAMAHA T-7 の修理依頼品が到着しました。

本機はバリコン式でありながら受信周波数を FM 5局＋AM 5局プリセットできます。

程度＆動作チェック

修理依頼者のコメント
- マニュアルチューニングでの受信は、周波数の同調点が微妙にずれており、不安定さもあります。
- ステレオインジケーターは点灯しています。
- 経年劣化が進んでいると思い、再調整(と場合によってはケミコン等の交換)をお願いしたく思います。
- プリセットチューニングは一応動作はしておりますが、何度かプリセットボタンを押して選局すると同調がずれてきます。
  - こちらも可能な範囲で再調整をお願いいたします。
実は T-7 の修理をしないことをお奨めしました
- プリセットチューニングが期待するほどの状態に直らない可能性が高いのです。
- プリセットメモリのバックアップに Ni-Cd 充電バッテリを使用しています。
  - この Ni-Cd バッテリが液漏れして基板を損傷している可能性が高いです。
  - Ni-Cd (1.2V) バッテリを昇圧して 10V の電圧を作り出しています。
  - この昇圧回路が電源コードを抜いていても常時動作しています。
- Ni-Cd バッテリから出力を常時取り出しているので、電源コードを抜いたままだと、いずれ Ni-Cd バッテリが空になります。
  - Ni-Cd バッテリは空になると内部にガスが発生して膨張して液漏れに至ります。
  - バッテリ液は導電性で基板に浸み込みます。こうなると液漏れ部分の回路は正常に動作しなくなります。
  - 液漏れ部分の洗浄は不可能で、できることはないです。
- プリセットは AM OSC の発振周波数を F-V 変換した電圧を A/D 変換してデータとして記憶します。
  - FM のプリセットも上記の AM OSC 周波数として記憶するので FM 周波数と合っている保証はありません。
  - AM OSC 周波数はバリコンの経年劣化で微妙にズレてきます。ループバック制御がないのでズレが蓄積します。
  - こうなると、何度かプリセット動作を繰り返していると同調周波数がズレてきます。
- 以上より T-7 の修理を諦めることを強くお奨めしました。
  - 修理依頼者に確認したところ「マニュアルチューニングでけ正常であればよい」と回答ありました。
  - この条件で修理＆再調整を請けることにしました。プリセットチューニングについては点検はしますが保証外です。
外観チェック
- 製造シリアル番号は [202238] で、電源コードの製造マーキングは [1979年] でした。
- [純正 AM ループアンテナ] は添付されていませんでした。
- フロントパネルの正面は綺麗ですが、天板側のエッジにキズが多いです。同調ノブに1箇所ポチッとした僅かなキズがあります。
- リアパネルは綺麗です。端子には白いサビが出ていますが使用には問題ないです。
- 天板には汚れを清掃した跡のようなムラがあります。所々にスレがあります。
- 底板には白いサビが出ていますが問題はないです。
電源 ON してチェック
- (全て LED なので) ランプ切れはありません。 [REC CAL] スイッチ ON で正常にテスト音が出ます。
- FM 受信
  - 周波数ズレはほぼなく、S メータが振れ、[STEREO] ランプが点灯して、正常な音が出ます。特に問題なさそうです。
  - 修理依頼者は「周波数が微妙にずれており、不安定さもある」と言っていますが、それは確認できませんでした。
    - バリコンと糸掛けという全くのアナログ＆メカ機構ですから ±0.1MHz 以内のズレはやむを得ないです。
    - バックラッシュで [周波数の低いほうから同調] [周波数の高いほうから同調] で指針の位置が違うのもやむを得ないです。
  - [RX MODE] が LOCAL/DX で S メータの振れが異なります。
    - LOCAL のほうが大きく振れ、DX では LOCAL の 70% くらいの振れです。
- AM 受信
  - 周波数ズレはありますが良好に受信できました。
カバーを開けてチェック
- 予想通り、Ni-Cd バッテリは寿命になっており、バッテリが膨張して液漏れしていました。
  - 基板の裏側を見ると液漏れで基板に一部が腐食しています。まだごく一部なので手直しはできそうです。
- 上記以外の基板は綺麗で目視て明らかに劣化とわかる部品は見当たりません。

カバーを開けてみました

基板の作りは良く、部品が綺麗に整然と並んでいます。写真をクリックすると拡大写真を表示できます。

点検用の底板があるのでメンテナンスが楽です。
電源トランスは、こんなもので大丈夫？と思うほど小さいです。

以下の IC を使用して合理化が図られています

メーカ	IC	機能
HITACHI	HD14077BP	Quadruple Exclusive-NOR Gate
JRC	NJM4558DV	2回路入り汎用オペアンプ
MITSUBISHI	M5214L	2回路入りオペアンプ (±35V 高耐圧)
NEC	uPC577H	FM IF Amplifier
NEC	uPD4066C	Quad Analog Switch/Multiplexer
SANYO	LA1222	FM IF Amplifier
	LA1231N	FM IF System
	LA1240	AM TUNER
	LA2300	Tuner Control (YAMAHA IG-03210)
	LA3170	Universal Wide-band Amplifier
	LA3380	FM PLL MPX (YAMAHA IG-02920)
	LC7200	FM/AM 電子同調
TOSHIBA	TC4520	Dual Binary Up Counter

FM フロントエンド
- 4連バリコンで2点トラッキング調整ができる構成です。
FM IF 部
- LOCAL (WIDE) 時
- DX (NARROW) 時
FM 検波部
- YAMAHA 伝統の広帯域レシオ検波です。
FM MPX 部
- PLL MPX の [LA3380] で 38kHz スイッチング信号抽出して L/R 分離します。
- パイロット信号キャンセラー回路を内蔵しています。
AM 部
- 2連バリコンです。 [LA1240] で全てを構成します。
プリセットメモリのバックアップ
- ニッカド電池で DC-DC コンバータを駆動して約10V の電圧に昇圧し、これをバックアップ電源として使います。

プリセットチューニングの仕組

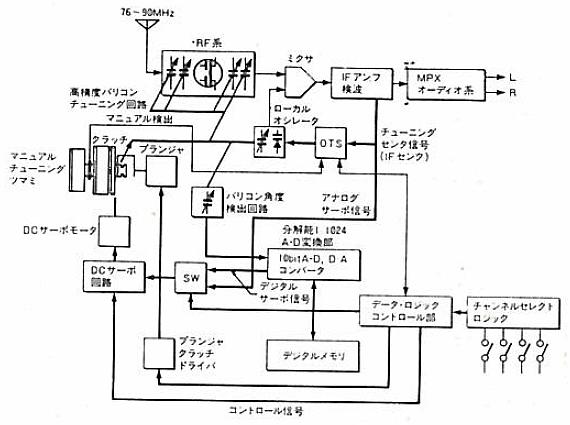

下は T-9 のブロック図ですが T-7 も同様です。
バリコン回転角をどのようにして検出しているのか？
1. 秘密は AM OSC 回路にあります。
  - T-7 は FM/AM 兼用機のため、当たり前ですが AM OSC 回路があります。
  - この AM OSC 回路は FM 受信中にも発振したままです。
2. AM OSC 出力を TC4520 で64分周したパルスに変換します。
3. [2] の信号を微分してから単安定マルチを通してパルス列を作成します。
4. [3] のパルス列を積分して電圧に変換します。
5. [2]～[4] の動作は F-V 変換 （周波数→電圧変換）そのものです。この電圧が「バリコン回転角の絶対値」です。
プリセット記憶
- プリセットする受信周波数のバリコン回転角に相当する F-V 変換値 を 10bit ADC でデジタル変換してデータとして記憶します。
プリセットチューニングの動作
1. 選局時に希望する局のキーを押すと、記憶した 10bit デジタル値を呼び出し、回転角に対応した電圧に変換します。
2. サーボモータで回転させ、[1] の電圧と F-V 変換値 の差がゼロになったら停止します。
3. 今度はサーボモータ制御信号を IF 回路からの中心周波数に対応したセンターチューニング信号に切り換えます。
4. そして再度サーボモータでバリコンを補正回転して同調点になったら停止します。
5. ミューティングを解除し、OTS 機能が正しい同調点を維持します。
T-7 調整の注意事項
- バリコン回転角の絶対値を AM OSC 周波数から得ていることより、AM OSC のトラッキング調整が重要です。
- 「プリセットチューニングシステムの調整」の前に、「AM 受信部の調整」を先に実施します。
- これを逆にやってしまうとメモリ位置が狂います。「プリセット上限設定」と「プリセット下限設定」が狂います。

リペア (その1)：Ni-Cd バッテリが液漏れして基板が腐食している

概要
- [BT101] 1.2V/450mAh Ni-Cd バッテリが膨張して液漏れをおこしていました。
- Ni-Cd バッテリは終止電圧 (0.9～1V) より下がるまで使用すると内部にガスが発生し膨張して液漏れします。
  - 終止電圧とは放電の際、電池を安全に、そして性能を劣化させないために設定される電圧の限界値です。
- T-7 では BMS (Battery Management System) を搭載しておらず、Ni-Cd バッテリを消費し続けます。
- おそらく電源コードを抜いた状態では1ヶ月もしないうちに終止電圧より下がってしまいます。
- 今の技術で評価すると設計不良ですが、当時はこういうことが知られていなかったのです。
- 漏れたバッテリ液は基板に浸み込み、基板の絶縁劣化をおこすと共にパターンを腐食させます。

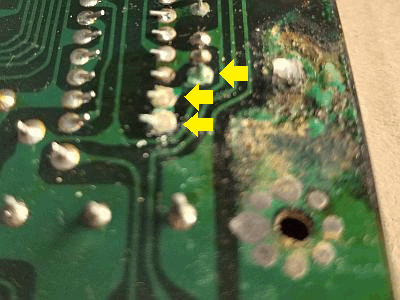

- 本機では下の左の写真の状態になっていました。
  - 砂嵐のように見える部分は腐食でパターンがボロボロになった箇所です。手で触るだけで基板のこの部分がはげ落ちました。
  - 黄色矢印の部分も腐食していました。ハンダも劣化して別物になっていました。
  　
修理
- 故障した Ni-Cd バッテリを除去しました。
  - そして新品のバッテリと交換してもいずれ同じ状態になるので、バッテリ非実装としました。
- 液漏れした部分を無水アルコールで洗浄しました。
  - 表面は綺麗になるのですが、基板に浸み込んでしまった部分はどうしようもありません。

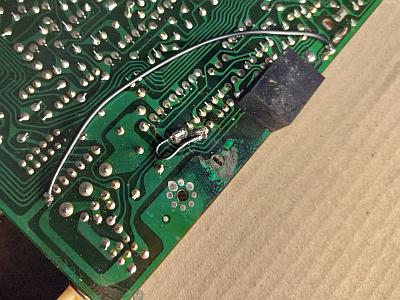

- 上の右の写真のようにジャンパー線を2本飛ばして電気的に補修しました。
  - 本機の液漏れは限定的だったので、これで大丈夫です。
修理後の動作確認
- 液漏れした Ni-Cd バッテリと基板の腐食部分はプリセット機能に関係します。プリセット機能をチェックしました。
- 修理前は一旦プリセットしても、しばらく使っているとプリセットした周波数がズレてくる現象がありました。
- 修理後はプリセット周波数がズレなくなったようです。
- しばらく使ってみないと結論できませんが、修理前よりはるかに良くなったようです。
- おそらく液漏れした Ni-Cd バッテリが悪さをしていたのだと思います。 Ni-Cd バッテリを除去して正解です。
コメント
- バッテリを非実装にしたので、電源コードを抜くとプリセットは消えます。
  - 電源コードを抜くとプリセットメモリへの給電が無くなるのでやむを得ないです。諦めです。
- 電源コードに給電されていると、たとえ [POWER] スイッチ OFF でもプリセットは消えません。
  - 電源コードに給電されているとプリセットメモリにも常に給電される回路になっているからです。
- これでもあまり困らないと思うので、バッテリ非実装化で正解と思います。
  - Ni-Cd バッテリ交換という選択肢もあったのですが、いずれ同じような液漏れ事故が発生します。
  - 安心感と信頼性が優先すると思うのです。

リペア (その2)：ハンダクラック予防補修

概要

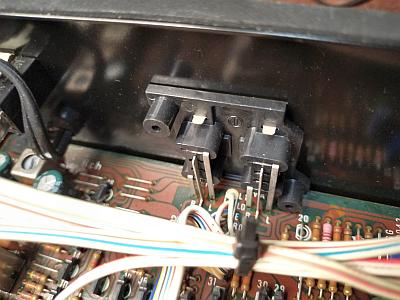

- 左の写真は OUTPUT (RCA) 端子の裏側で、右の写真は FM/AM アンテナ端子の裏側です。
- 写真からわかるように端子のリードが基板に直接ハンダ付けされています。
- 端子のリードのハンダ付け部はリアパネルと基板の2方向から常にストレスがかかりハンダクラックしやすいです。

  　
修理 (予防補修)
- [FM アンテナ端子] [AM アンテナ端子] [RCA 出力端子] のハンダ付け部を補修ハンダ付けしました。

リペア (その3)：音が出なくなった

概要
- 動作確認のため各部の信号をオシロスコープで観測していました。作業が終わって電源 ON したら、なんと！音が出ないのです。
- S メータは正常に振れ [STEREO] ランプも点灯するので MPX 19kHz パイロット信号抽出回路までは正常に動いています。
- [REC CAL] スイッチを ON にするとテスト音が出るのでミューティッグ回路の故障ではありません。
- さて何だろう？思いがけない誤算です。
調査と修理 (その1)
- 正常な [MPX パイロット信号抽出回路] と [AF 増幅アンプ] の間にあるのは [MPX スイッチング IC] です。
- 以下のリストのように [MPX スイッチング IC] を交換しました。

  部品番号 交換前 交換後 備考

  IC105 NEC
  uPD4066C HITACHI
  HD14066BP 4回路アナログスイッチ IC

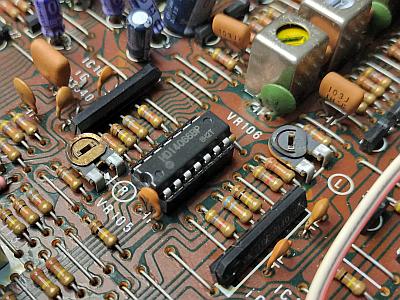

- 左の写真は交換後で、中央に見えるムカデのような IC です。 IC ソケット化してから交換しました。

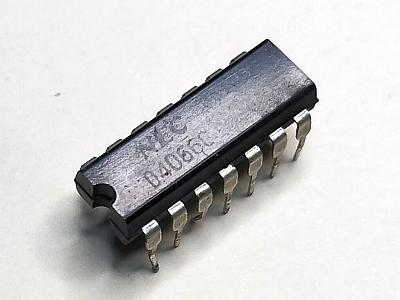

- 右の写真は交換前に基板に実装されていた [uPD4066C] です。

  　
- 交換後音が出るようになったので、この時点では直ったと思っていました。
調査と修理 (その2)
- [調査と修理 (その1)] で直ったと思ったので修理依頼者に返却したら「FM で音が出ない」とのことです。
  - 現象を確認したら [調査と修理 (その1)] 全く状況のようです。
- 再度、T-7 を送ってもらいました。
  - 到着したので確認してみたら、FM で問題なく音が出ます。何にも問題なく良好です。
  - [調査と修理 (その1)] で交換した [IC105] を元の [uPD4066C] を戻してみました。
    - 正常に音が出ます。これが原因ではなかったです。
- どうも輸送中の振動で現象が出たり出なかったりしているようです。この場合の原因は以下の2つと考えられます。
  - 回路図を見ると電源部に FUSE 抵抗が2本使われており、これが切れかかって不安定になっている。
  - 電源回路のどこかにハンダクラックがあって、部品と基板のパターンで接触不良している。
- FUSE 抵抗が正常かチェック
  - 実機で確認すると [FR101] [FR102] ともジャンパ線に置き換えられていて無かったです。
  - YAMAHA でも FUSE 抵抗の障害が多いことを承知していて使用を止めたようです。
  - FUSE 抵抗そのものが無いので、これが要因ではありません。
- 電源回路のパターンでハンダクラックが無いかチェック

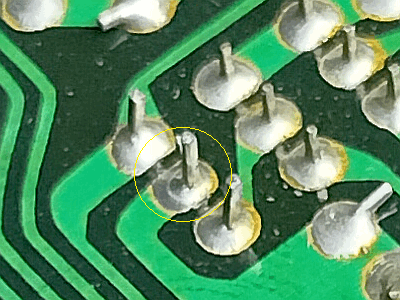

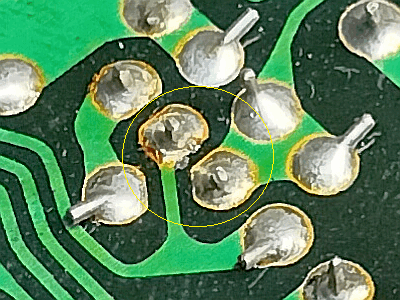

  - 左の写真は [TR181] の裏側のハンダ付け部分です。黄〇で囲んだコレクタがハンダクラックしています。
  - 左の写真は [TR175] の裏側のハンダ付け部分です。黄〇で囲んだコレクタとベースがハンダクラックしています。
  - 黄〇で囲んだピンと同心円上に丸い筋が見えますが、これがハンダクラックです。
  - ハンダクラック部は断線または接触不良で接触抵抗が発生します。
  　
- どうやら本機はハンダクラックがあちこち発生しているようです。
- 電源回路部分は液漏れしたバッテリに近く、液漏れガスによるハンダの腐食が進んでいます。
- 今までは T-7 を同じ位置で動かさずに使っていたので顕在化しなかったクラックが輸送の振動で一気に進んだのです。
- レベルとしては修理不可に匹敵します。なぜならハンダ付け部は数千あると思われ、これを全部補修するのは困難なためです。
とりあえず電源回路限定でハンダ付け部を補修
- 基板の裏側の全部のハンダ付けをやり直して補修するのは無理です。数が多過ぎます。
- 不具合現象から考えて電源回路のハンダクラックの可能性が高く、この部分限定で補修ハンダ付けしました。
- 全部で100箇所は補修したと思います。これで直ったことを祈ります。

リペア (その4)：その他

RCA 端子のサビ落とし
- ピカールを使ってマイクロ研磨しました。 RCA 端子に輝きが戻りました。
- 放置するとまたサビてくるので、使わない RCA 端子には防塵キャップを被せて防サビすることを強くお奨めします。
[RX MODE] が LOCAL/DX で S メータの振れが異なる
- IF 回路を見て原因がわかりました。
  - DX では LOCAL に比べて CF (セラミックフィルタ) が2個追加されています。
  - CF は選択度を上げる効果があるのですが挿入損失があります。
  - DX では2個も CF を追加しているのに損失補償アンプが追加されていません。これが原因です。
  - これはそもそもの回路の問題で調整では直せません。損失補償アンプ部品代をケチッた？？？
- これが要因で本来なら LOCAL モードで受信できる放送も [RX MODE = AUTO DX] で LOCAL モードになりにくいです。
  - LOCAL モードは DX モードよりステレオセパレーションも高調波歪率も優れています。
  - よって、普段は [RX MODE = LOCAL] で使い、必要があれば [RX MODE = AUTO DX] に切り換えるという使いかたがよいです。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

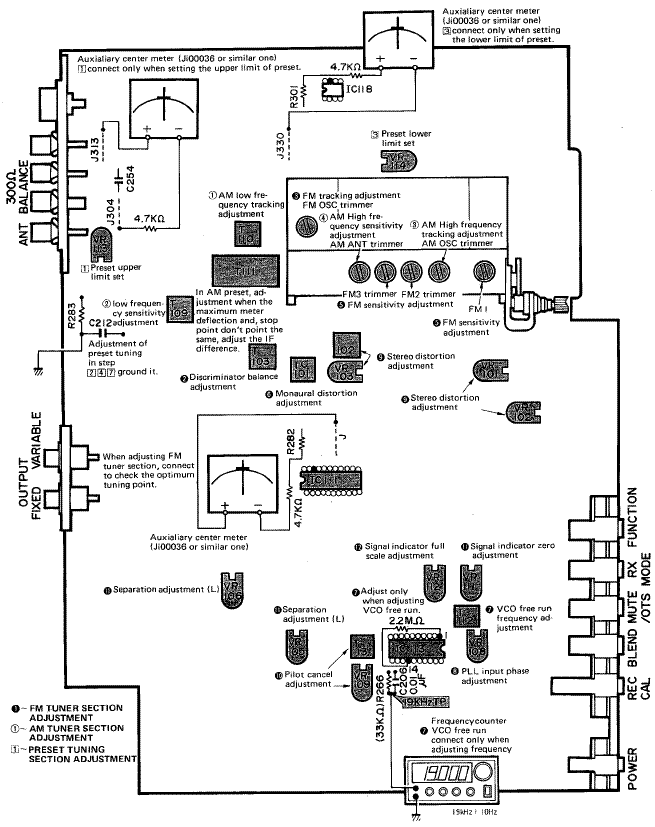

調整ポイント

電圧チェックポイント (VP)

実測値は以下のように良好でした。

VP	標準値	実測値	判定	備考
+12	+12.5±1V	+12.3V	〇	FM/AM RF IF / MPX / オーディオ
-12	-13.5±1V	-13.7V	〇	MPX / オーディオ
+9	+9.5±1V	+9.14V	〇	モータドライブコントロール
9B	+10.5±1V	+10.1V	〇	メモリバックアップ
+7	+7.0±1V	+6.82V	〇	コントロール / MPX
-7	-7.0±1V	-7.88V	〇	コントロール / MPX

FM 受信部の調整

手順	SSG出力	T-7 の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : FM RX MODE : AUTO DX MUTE/OTS : OFF BLEND : OFF REC CAL : OFF	-	-
2	10.7MHz 90dB 無変調	SSG 出力を CF101-in に注入	T103	IC111-20pin = 0V	同調点調整
3	83MHz 90dB 無変調	ダイヤル指針を 83MHz に合わせる	フロントエンド OSC トリマ	IC111-20pin = 0V	OSC トラッキング調整指針と周波数ダイヤルを合わせるのが目的
4	83MHz 30dB 無変調	83MHz 受信	フロントエンド RF トリマ×3	IC102-13pin 電圧 = 最大	RF トラッキング調整
5	83MHz 90dB mono 1kHz	83MHz 受信 MUTE/OTS : ON	TC101	オーディオ出力 = 高調波歪最小	IF 歪補正 (mono)
6	83MHz 90dB 無変調		VR108	IC113 1-14pin 間に2.2MΩ抵抗を接続 R226(左) = 19kHz±30Hz 周波数カウンタで測定	VCO 調整
7	83MHz 90dB stereo 1kHz L-R		T112	オーディオ出力 = 最大	SUB 調整
8	83MHz 90dB stereo 1kHz L		VR101 VR102 VR103 T102	オーディオ出力 = 高調波歪最小	IF 歪補正 (stereo)
9	83MHz 90dB stereo 1kHz L+R		T113 VR10	オーディオ出力 = 19kHz 成分最小	PILOT キャンセル調整
10	83MHz 90dB stereo 1kHz R		VR106	オーディオ出力 (L) = 最小	セパレーション調整
11	83MHz 90dB stereo 1kHz L		VR105	オーディオ出力 (R) = 最小	セパレーション調整
12	83MHz 100dB 無変調		VR112	S メータ = フル	S メータ調整
13	83MHz 0dB 無変調		VR111	S メータ = ゼロ	S メータ調整

AM 受信部の調整

手順	SSG出力	T-7 の設定	調整箇所	TP 及び調整値	備考
1	-	FUNCTION : AM REC CAL : OFF	-	-
2	600kHz 60dB 無変調	600kHz 受信	OSC コイル	S メータ = 最大	OSC トラッキング調整
3	1400kHz 60dB 無変調	1400kHz 受信	OSC トリマ	S メータ = 最大
4	手順2～3を数回繰り返す
5	600kHz 40dB 無変調	600kHz 受信	RF コイル	S メータ = 最大	RF トラッキング調整
6	1400kHz 40dB 無変調	1400kHz 受信	RF トリマ	S メータ = 最大
7	手順5～6を数回繰り返す
8	999kHz 40dB 無変調	999kHz 受信	IFT	S メータ = 最大	IF 調整

プリセットチューニングシステムの調整

手順	T-7 の設定	調整箇所	TP 及び調整値	備考
1	FUNCTION : FM	-	-
2	指針を 91MHz に合わせる	VR113	J304～J313 間電圧 = 0V	プリセット上限位置設定
3	指針を 75MHz に合わせる	VR114	R301(右)～J330 間電圧 = 0V	プリセット下限位置設定

調整結果

FM 受信

フロントエンドのトラッキング調整がズレていました。再調整で規定内に入りました。
SUB 調整で大きなズレがありました。再調整で規定内に入りました。
キャリアリークが再調整で大きく低減できました。

再調整後のスペックは以下となりました。良好な数値です。

項目	RX MODE	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	LOCAL	stereo	64	65	dB
ステレオセパレーション (1kHz)	DX	stereo	29	29	dB
高調波歪率 (1kHz)	LOCAL	mono	0.30		%
	LOCAL	stereo	0.30		%
	DX	mono	0.38		%
	DX	stereo	0.75		%
パイロット信号キャリアリーク	LOCAL	stereo	-85	-85	dB
オーディオ出力レベル偏差 (1kHz)	LOCAL	mono	0	+0.14	dB
REC LEVEL CHECK	LOCAL	mono	305		Hz
REC LEVEL CHECK	LOCAL	mono	-5.9		dB

AM 受信
- [純正 AM ループアンテナ] が添付されていなかったので AM フロントエンドのトラッキング調整ができません。
- ループアンテナを同調コイルとして使っているので、非純正ループアンテナで調整するとそのアンテナ用となってしまうのです。
- このため、IF 調整だけ実施しました。

使ってみました

修理＆再調整が終わって
- T-7 に触るのは2台目ですが、1台目は結構ボロボロで再生を諦めました。
- あらためて本機をメンテナンスしてみて結構イイ機種だなと見直しました。
- 本機も Ni-Cd バッテリが液漏れしていました。電子機器に Ni-Cd バッテリを使うのは問題です。
- 故障したバッテリを除去したらプリセットが正常にできるようになりました。指針の動きを見るのが楽しい！
YAMAHA のデザインはなかなか良い
- T-7 にブラックモデルがあったことを知りませんでした。ブラックもイイですね。
- YAMAHA デザインは繊細感があってなかなか良いです。
- シンプルなデザインですが、これがかえって高級感を生み出します。
- 天板は底板から留める方式です。このため、サイド側にネジが出ず格好良いです。
- インディケータ表示の色使いバランスが良くスッキリ感があります。
- FM アンテナ入力は PAL 端子なので、雑音電波が混入しないです。
  - PAL → F 変換コネクタを使うと一般の F プラグが使えます。
- 電源コードには OFC の柔らかい高価な電線が使われています。
- 他の機器と一緒に使うのに便利な UnSwitched AC アウトレットがあります。
プリセットチューニングシステム
- [TUNING] ノブの左側にある [MEMORY] ボタンを押しながら [1]～[5] のいずれかのボタンを押すことでプリセット記憶できます。
- プリセットメモリを呼び出すには、[1]～[5] のいずれかのボタンを押します。
- FM 5局＋AM 5局の合計10局をプリセットできます。
- サーボモータにより指針とバリコンを機械的に回転させる という、とてもユニークな機能です。
- 現在ではコストが掛かり過ぎて、とても採用できる方式ではありません。当時は IC などの電子部品よりメカのほうが安かったのでしょう。
- 指針が動いて放送局を見つける動作は見ていて楽しいです。 [TUNING] ノブによるマニュアル同調もできます。
感度と音質
- FM はフロントエンドが4連バリコンのため、十分な妨害電波排除能力があり、感度も上々です。良好な音質です。
- AM は十分な感度で、それなりに音も良いです。

仕様ほか

ドキュメント

仕様

かなり細かい仕様も記載されているので、本機は高級機の位置付けであると思われます。

FM 受信部
受信周波数範囲	76.0～90.0MHz
実用感度 (IHF MONO 75Ω)	0.85uV (9.8dBf)
S/N 比 50dB 感度 (75Ω)	MONO (DX) : 1.6uV (15.3dBf) STEREO (DX, BLEND ON) : 10uV (31.2dBf) STEREO (DX, BLEND OFF) : 19uV (36.8dBf)
イメージ妨害比	100dB
IF 妨害比	100dB
スプリアス妨害比	100dB
AM 抑圧比	67dB
実効選択度	55dB (LOCAL ±400kHz) 90dB (DX ±400kHz) 18dB (DX ±200kHz)
S/N 比	MONO : 90dB STEREO : 85dB
全高調波歪率	MONO (LOCAL) : 0.03% (100Hz), 0.04% (1kHz), 0.07% (6kHz), 0.05% (10kHz) MONO (DX) : 0.1% (100Hz), 0.3% (1kHz), 0.7% (6kHz), 0.1% (10kHz) STEREO (LOCAL) : 0.04% (100Hz), 0.04% (1kHz), 0.07% (6kHz), 0.08% (10kHz), 0.2% (15kHz) STEREO (DX) : 0.5% (100Hz), 0.5% (1kHz), 0.8% (6kHz), 1.5% (10kHz), 3% (15kHz)
IM(混変調)歪率	MONO (LOCAL) : 0.04% MONO (DX) : 0.5% STEREO (LOCAL) : 0.04% STEREO (DX) : 1.0%
ステレオセパレーション	LOCAL : 60dB (DC～1kHz), 52dB (2kHz～10kHz) DX : 30dB (DC～1kHz), 25dB (2kHz～10kHz)
周波数特性	50Hz～10kHz ±0.3dB 20Hz～15kHz +0.3 -0.5dB 10Hz～18kHz +0.5 -3.0dB
サブキャリア抑圧比	70dB
AUTO DX 動作レベル (75Ω)	25uV (39.2dBf)
ミューティングレベル (75Ω)	2.5uV (19.2dB)
アンテナインピーダンス	75Ω不平衡型 (PAL) 300Ω平衡型
AM 受信部
受信周波数範囲	525～1,605kHz
実用感度 (IHF)	15uV
選択度 (1,000kHz±10kHz)	DX : 27dB LOCAL : 17dB
S/N 比	52dB
イメージ妨害比 (1,000kHz)	50dB
スプリアス妨害比 (1,000kHz)	50dB
全高調波歪率	0.3%
総合
可変端子出力レベル/インピーダンス	FM (100% 変調, 1kHz) : 1V/600Ω (VR max), 500mV/3.3kΩ (VR center) AM (30% 変調, 1kHz) : 300mV/600Ω (VR max), 150mV/3.3kΩ (VR center) REC CAL (333Hz) : 500mV/600Ω (VR max), 250mV/3.3kΩ (VR center)
固定端子出力レベル/インピーダンス	FM (100% 変調, 1kHz) : 1V/600Ω AM (30% 変調, 1kHz) : 300mV/600Ω REC CAL (333Hz) : 500mV/600Ω
電源電圧	AC100V, 50/60Hz
定格消費電力	14W
外形寸法	435(W)×95(H)×335(D)mm
重量	5.2kg
その他
発売時期	1980年
定価	69,800円

部品番号	交換前	交換後	備考

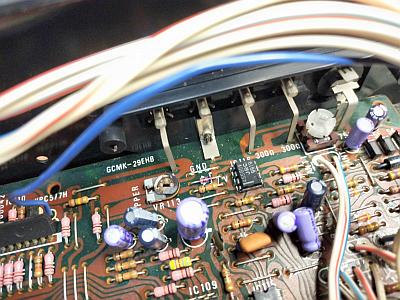

IC105	NEC uPD4066C	HITACHI HD14066BP	4回路アナログスイッチ IC
