YAMAHA TX-480

YAMAHA TX-480 をゲット！

2011年4月25日、私のチューナページのファンの T さんから YAMAHA TX-480 の中古品を研究用に寄贈いただきました。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 天板に上に載せていた機器の押跡がありますが、それ以外は目立った傷もない美品です。


2. 外観のチェック


   • 電源コードの製造マーキングより [1995年製造品] と判明しました。


   • 外観は超綺麗です。 たしかに天板の手前右にヘコミがありますが、これ以外に問題の箇所はありません。


3. 電源 ON してチェック


   • 正常に電源 ON でき、FL 表示器の輝度は良好です。 FM/AM 共に問題なく動作しました。 同調ズレもないです。



---

カバーを開けてみました

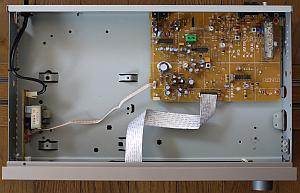

1. 筐体に比べて基板はビックリするほど小さいです。 写真をクリックすると拡大写真を表示できます。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     SANYO	LA1266	FM/AM Tuner of Electronic Tuning
     	LA3401	VCO Non-Adjusting PLL FM MPX
     	LM7000	Direct PLL Frequency Synthesizer for Electronic Tuning



2. FM フロントエンド


   • 4連バリキャップ式です。 パック型になっているので詳細は不明です。


3. FM IF ＆ 検波部


   • 以下のシンプルな構成です。

     (FE)→[CF]→[TR×2]→[CF]→[TR×2]→[CF]→[LA1266]^{[QR IFT]}→(MPX)


   • FM 検波は [LA1266] を使ったクォードラチュア検波です。


4. FM MPX 部


   • [LA3401] を使った PLL MPX です。


5. AM 部


   • [LA1266] で全てを構成します。



---

リペア

1. 天板の手前右にヘコミがある


   • 天板を本体から外し、裏側からヘコんだ部分に親指でエイッと押してみました。 見事！ヘコミは直りました。


   • こういうリペアができるのも、天板の厚みが薄いからです。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定
   [CB] コネクタの左から2番目ピン	+5.6V	(未測定)	-
   [CB] コネクタの左から3番目ピン	+11V	(未測定)	-



2. FM 受信部の調整



   手順	SSG出力	TX-480 の設定	調整箇所	TP 及び調整値	備考
   1	-	FM/AM : FM TUNING MODE : MANUAL	-	-
   2	83MHz 90dB 無変調	83MHz 受信	L11(右)	TP1～TP2 間電圧 = 0±20mV	同調点(仮)調整
   3	-	90MHz 受信	フロントエンド OSC コイル	C1(前) 電圧 = 8.3V	OSC トラッキング調整
   4	-	76MHz 受信	L9	C1(前) 電圧 = 1.6V
   5	83MHz 30dB 無変調	83MHz 受信	フロントエンド RF コイル×3	TP3 電圧 = 最大	RF トラッキング調整
   6			フロントエンド IFT		IF 調整
   7	83MHz 90dB mono 1kHz		L11(右)	TP1～TP2 間電圧 = 0±20mV	QR 検波調整
   8			L11(左)	オーディオ出力 = 高調波歪最小
   9	手順7～8を数回繰り返す
   10	83MHz 90dB stereo 1kHz L+R	83MHz 受信 TUNING MODE : AUTO	VR1 VR2	オーディオ出力 = 高調波歪最小	stereo IF 歪調整
   11	83MHz 90dB stereo 1kHz R/L		VR4	オーディオ出力 (L/R) = 最小	stereo セパレーション調整



3. AM 受信部の調整



   手順	SSG出力	TX-480 の設定	調整箇所	TP 及び調整値	備考
   1	-	FM/AM : AM TUNING MODE : MANUAL	-	-
   2	-	531kHz 受信	L2	C1(前) 電圧 = 1.0V	OSC トラッキング調整
   3	-	1611kHz 受信	VC1	C1(前) 電圧 = 7.2V
   4	手順2～3を数回繰り返す
   5	999kHz 40dB 無変調	999kHz 受信	L7	TP3 電圧 = 最大	RF トラッキング調整
   6			L12		IF 調整



4. 再調整結果


   • ステレオセパレーションとキャリアリークは以下となりました。 良い数値です。



     項目	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	stereo	55	59	dB
     パイロット信号キャリアリーク	stereo	-72	-77	dB
     オーディオ出力レベル偏差 (1kHz)	mono	0	+0.06	dB




---

使ってみました

1. デザイン


   • やはり YAMAHA デザインはチタンモデルのほうが似合います。 ブラックモデルより全然良いです。 とても19,800円とは思えない仕上がりです。 満足できます。


   • チューニングノブは動きが軽すぎます。


   • 放送局のプリセットメモリが40局分あります。 [TUNING MODE] の状態も一緒に記憶できます。


   • [TUNING MODE] ボタンで Tuning AUTO/MANUAL と FM Stereo AUTO/MONO を同時に切り換えます。


   • リモコンが使えます。 ただし、標準でリモコンは付属していません。 YAMAHA アンプのリモコンで操作するようです。


2. リアパネル


   • FM アンテナ入力は F 端子のため、妨害電波が混入しにくいです。


   • AM アンテナ入力はワンタッチ端子です。


3. 感度や音質


   • FM 感度は良いです。 フロントエンドが4連バリキャップだからでしょう。


   • FM の音質はクォードラチュア検波らしいソフト傾向の音です。


   • AM の感度は実用レベルです。 音質はナロー気味です。


   • デザインが良く、19,800円を超える性能があります。 お奨めできます。



---

仕様など

1. ドキュメント


   • TX-480 取扱説明書


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz (0.1MHz step)
   アンテナインピーダンス	75Ω不平衡
   S/N 50dB (IHF, 75Ω)	mono : 1.55uV (15.1dBf) stereo : 21uV (37.7dBf)
   実用感度 (MONO, 75Ω)	0.8uV / (9.3dBf)
   イメージ妨害比	78dB
   IF 妨害比	76dB
   スプリアス妨害比	120dB
   AM 抑圧比	44dB
   キャプチャーレシオ	1.5dB
   実効選択度	85dB
   S/N 比 (IHF)	mono : 82dB stereo : 76dB
   歪率 (1kHz)	mono : 0.1% stereo : 0.2%
   ステレオセパレーション (1kHz)	52dB
   周波数特性	30Hz～15kHz ±1.5dB
   AM 受信部
   受信周波数範囲	531～1611kHz (9kHz step)
   実用感度	200uV/m
   選択度	32dB
   S/N 比	50dB
   イメージ妨害比	40dB
   スプリアス妨害比	50dB
   全高調波歪 (400Hz)	0.3%
   総合
   出力レベル / インピーダンス	FM : 550mV / 2.2kΩ (1kHz, 100% 変調) AM : 180mV / 2.2kΩ (400Hz, 30% 変調)
   電源電圧	AC100V, 50/60Hz
   定格消費電力	7W
   外形寸法	435(W)×86(H)×294(D)mm
   重量	3.2kg
   その他
   付属品	①FM 専用簡易アンテナ ②AM 専用ループアンテナ ③出力コード
   発売時期	1995年
   定価	19,800円




---
