BAOFENG BF-T1 USER'S MANUAL

BAOFENG BF-T1 USER'S MANUAL

機能と特長

FM ラジオ放送が受信できます (65～108MHz)
サイレン音を鳴らす機能があります
LED ライトを内蔵しています
チャンネルメモリが20個あります
タイムカウントダウン機能があります (0.5時間/1時間/.../8時間)
音声プロンプト機能があって、音声アナウンスできます
音声で自動的に送信する VOX 機能があります
50個の CTCSS トーン / 104個の DCS コード / 非標準トーンが使えます
テールトーン除去機能があります
バッテリ節約機能があります
Wide/Narrow 帯域選択機能があります
SOS 一斉通報機能があります
PC からのプログラムに対応しています

お願い

この装置は、資格のある技術者が使用するものとします。無線機を改造しないでください。
BAOFENG が提供または承認した付属品のみを使用してください。
爆発性および可燃性の物質がある場所に入る前に、電源を切ってください。ガソリンスタンドで使用しないでください。
直射日光に長時間さらさないでください。また、心臓に近づけないでください。
電磁気干渉や互換性の矛盾を避けるために、掲示されている通知で指示されている場所では無線をオフにしてください。
送信機が過熱する恐れがありますので、長時間送信しないでください。
ほこりの多い場所、湿気の多い場所、濡れた場所には置かないでください。

開梱および検査

開梱
- 損傷していないか、ラジオの梱包を確認してください。

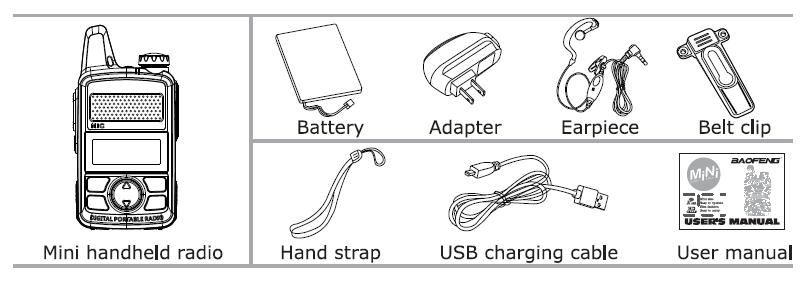

- 箱を慎重に開けて、下記のものが届いていることを確認してください。
- ラジオや付属品が破損しているか紛失した場合は、直ちに販売店に連絡してください。

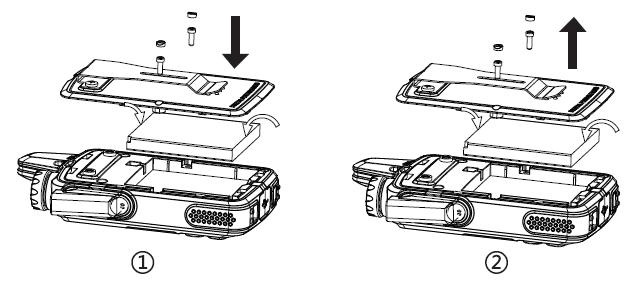

バッテリ組み込み
- ドライバでバッテリカバーを開け、バッテリのソケットにリード線をつなぎます。 [welcome] 音声が流れます。
- 導線をスロットに合わせ、バッテリをスムーズに置き、カバーを締めます。
- バッテリを取り外したい場合は、上記の逆の手順で行ってください。

バッテリ充電

初めて使用する前に、バッテリを完全に充電してください。 3回のフル充電および放電サイクルの後、最適な効率が得られます。
電池残量表示がになったら、電池が消耗しています。この時点で、BF-T1 は定期的にビープ音を鳴らし始めます。

つまり、以下のようにバッテリを充電する必要があります。

No.	操作
1	充電用 USB ケーブルを AC アダプタと無線機のソケットに接続します
2	AC 電源アダプタを AC コンセントに差し込みます
3	電池残量表示がになったら充電が始まります
4	電池残量表示がになったら充電完了です。 USB 充電ケーブルを引き抜きます

充電サイクル中は無線をオフにする必要があります。

バッテリのメンテナンス
- 工場出荷時にバッテリを完全充電していないので、使い始める前に少なくとも3～5時間充電してください。
- 製造元によって承認されたバッテリのみを使用してください。
- バッテリを絶対に分解しないでください。
- バッテリを火の中や強い熱にさらさないでください。
- バッテリは地域のリサイクル規則に従って廃棄してください。

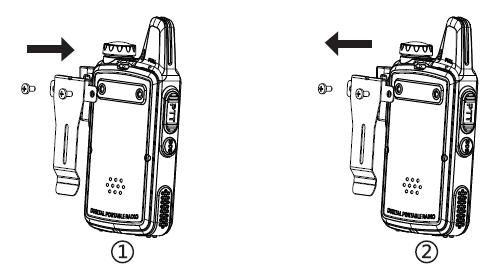

ベルトクリップ
- 本体裏側には2個のネジ穴があります。ベルトクリップを2本の平ネジで取り付けます。

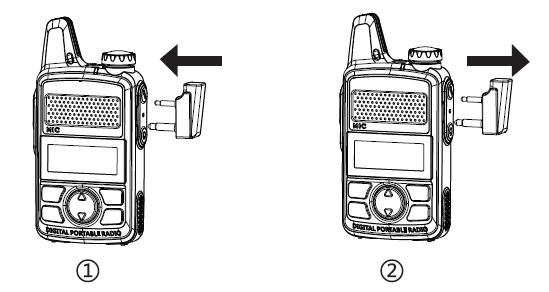

イヤホンマイク
- イヤホンマイクを使う場合は、イヤホンマイクジャックのカバーを開き、プラグを合わせて完全に押し込みます。

BF-T1 を知る

各部の名称

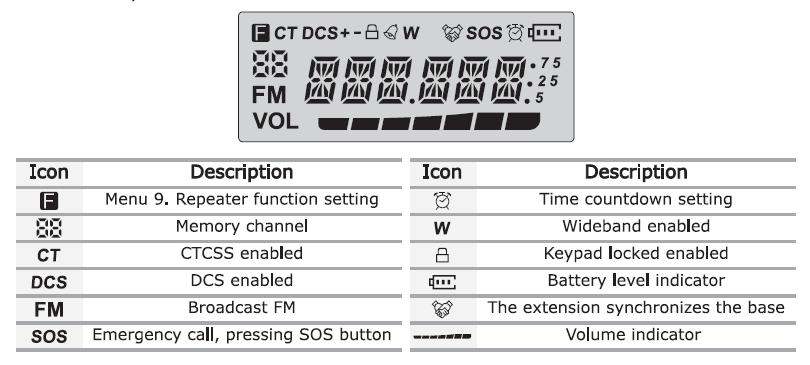

メインディスプレイ
- 補助アイコンが付いた、7セグメント LCD が装備されています。
Status LED
- Status LED はとてもシンプルで伝統的なデザインです。
- トランシーバ信号を受信すると緑色になり、送信すると赤色になり、スタンバイ状態ではオフになります。
[SOS] ボタン
- ソフトウェアを介して入力できるのは20グループチャンネルのみです。
- グループ通話や緊急通話用に追加の通話を用意することもできます。
- このボタンを押している間、他のすべての人があなたの電話を受けます。
キーパッドゾーン
- [MENU] キー
  - メニューの入力やメニューオプションの確認に使用します。
  - [MENU] キーを長押しすると、[Power] [SOS] [PTT] ボタンを除く全てのボタンをロックします。
- [▲/▼] キー
  - [メニュー内の移動] [チャンネルの選択] [音量の増減] に使用されます。
- [FM] キー
  - 押すごとに FM ラジオ放送受信を ON/OFF します。
    - FM 放送バンドはソフトウェアで設定できます。
    - ラジオ局をすばやく検索するには、[MENU] キーを押します。周波数を上げる方向のオートスキャンを実行します。
  - 長押しするとサイレン音が鳴ります。
    - [SOS] または [PTT] ボタンを押すと鳴り止みます。
  - FM ラジオ放送を聴いている時にアクティブチャンネルでトランシーバ信号を受信すると・・・
    - スケルチを開いて、その信号が消えるまでトランシーバ受信します。
    - 信号が消えると FM 放送受信に戻ります。
- [MONI/VOL] キー
  - 押すと音量インジケータが表示され、[▲/▼] キーで音量の調節ができます。
  - 長押しするとスケルチが開き、トランシーバ信号をモニターします。
- [LIGHT] キー
  - 押すごとに LED ライトを ON/OFF します。
  - 長押しすると、スキャン受信を開始します。この時に [LIGHT] キーを押すと、スキャン受信を停止します。
組み合わせボタン機能
- [LIGHT] キーを押しながら [Power] ボタンを押して電源 ON
  - トランシーバ送信出力を 1W または 0.5W に選択できます。
  - 音声プロンプトが有効になっていると、[one] または [five] を音声アナウンスします。
- [MONI/VOL] キーを押しながら [Power] ボタンを押して電源 ON
  - 全ての設定が工場出荷時デフォルトにリセットします。工場出荷時デフォルト設定は以下です。

    [400.025MHz] [76-108MHz] [CTCSS/DCS なし] [低出力電力] [バッテリ節約] [音量レベル5] [Wide] [SQL 5] [キートーン ON] [その他の設定 OFF]

基本的な使い方

電源とボリューム
- 電源を入れる
  - 装置の電源を入れるには、「カチッ」という音がするまで [Power] ボタンを押します。
  - 電源が正しく入ると、約1秒後にビープ音が鳴り、設定に応じてディスプレイにメッセージが表示されるか LCD が点滅します。
  - 次にチャンネルが表示されます。
  - 音声プロンプトが有効になっていると、[welcome] とアナウンスされます。
- 電源を切る
  - [Power] ボタンを長押しすると、電源が切れます。
- 音量を調節する
  - [MONI/VOL] キーを押すと、音量インジケータが表示されます。次に、[▲/▼] キーを押して音量を調節します。
  - [MONI/VOL] キーを押すと、現在の音量レベルが確認できます。
- 送信する
  - [PTT] ボタンを押し続けて送信します。マイクから 3～5cm 離して話します。
  - [PTT] ボタンから指を離すと、受信モードに戻ります。

メニューシステムの働き

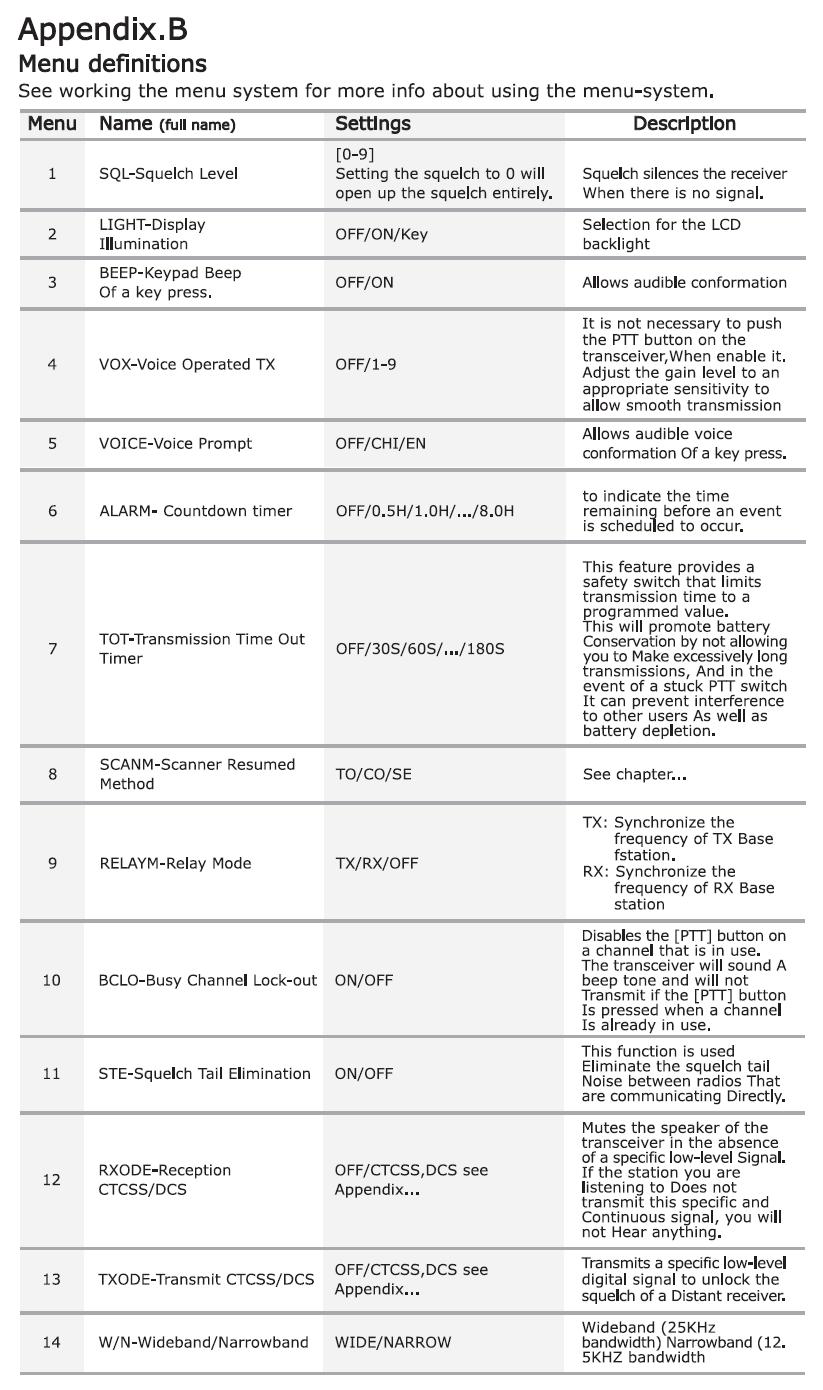

利用可能なメニュー項目とパラメータの詳細については、Appendix の [Menu difinitions] を参照してください。

基本メニュー操作

No.	操作
1	[MENU] キーを押してメニューに入ります
2	[▲/▼] キーでメニュー項目間を移動します
3	目的のメニュー項目が見つかったら、もう一度 [MENU] キーを押して選択します
4	[▲/▼] キーで希望のパラメータを選択します
5	[MENU] キーを押すと確定しますが、キャンセルする場合は No.6 に進みます
6	[SOS] または [PTT] ボタンを押すと、いつでもメニュー操作を終了できます

スキャン受信
- [LIGHT} キーを長押しすると、スキャン受信を開始します。この時に [LIGHT] キーを押すと、スキャン受信を停止します。

スキャンモード

スキャンモードは、[TO] [CO] [SE] のいずれかに設定できます。

No.	操作
1	[MENU] キーを押してメニューに入ります
2	[▲/▼] キーでスキャンモードになるまでメニュー項目間を移動します
3	[MENU] キーを押して選択します
4	[▲/▼] キーでスキャンモードを選択します
5	[MENU] キーを押して確定します
6	[SOS] または [PTT] ボタンを押してメニューを終了します

TO (Time operation) モード
- トランシーバ信号を検出するとスキャンを停止し、出荷時設定のタイムアウト後にスキャンを再開します。
CO (Carrier operation) モード
- トランシーバ信号を検出するとスキャンを停止し、出荷時設定の無信号時間後にスキャンを再開します。
SE (Search operation) モード
- トランシーバ信号を検出するとスキャンを停止します。スキャンを再開するには、[LIGHT] キーを長押しします。

カウントダウンタイマ

カウントダウンは、イベントが発生するようにスケジュールされるまでの残り時間を示すための一連の逆方向カウントです。

さまざまな選択があります。以下のようにしてください。

No.	操作
1	[MENU] キーを押してメニューに入ります
2	[▲/▼] キーで [NO.6 ALARM] に到達するまでメニュー項目間を移動します
3	[MENU] キーを押して選択します
4	[▲/▼] キーで別の設定を選択します
5	[MENU] キーを押して確定します
6	[SOS] または [PTT] ボタンを押してメニューを終了します

選択呼び出し
- 同じチャンネルを使用している大勢の人々と混信することがあります。
  - この問題を最小限に抑えるために、周波数上の不要な送信をブロックする方法がいくつか開発されました。
  - 一般に、双方向無線システムには、[グループ通話] と [個別通話] の2種類の選択的通話があります。
- [グループ通話] は、その名前が示すように、1:N コミュニケーションです。
  - グループ内の全ての無線は同じように設定されており、どの無線もグループ内の他の全ての無線と通信します。
- [個別通話] は、ページングとも呼ばれ、1:1 コミュニケーションです。
  - 全ての無線機は固有の ID コードでプログラムされています。
  - そして、一致する ID コードを送信することによって、個別通話を実現します。
- BF-T1 には、グループ通話の3つの異なる方法があります。
CTCSS/DCS
- CTCSS は [Continuous Tone-Coded Squelch System] で、DCS は [Digital-Coded Squelch] です。
- CTSS/DCS はプログラムソフトウェアでのみ変更できます。
- 1750Hz のトーンバーストを送信するには、[PTT] ボタンを押しながら [MONI/VOL] キーを押します。
  - キーパッドロックしている場合でも、1750Hz のトーンバーストは送信できます。
  - この機能を使っても、他の人があなたの送信を聞き取れなくなるわけではありません。

リピータ

リピータは、固定された場所にある自動化された中継トランシーバです。
- 通常は丘の上や高層ビルの高い場所に設置されますが、同時に建物内で屋内使用されます。
- リピータは1つの信号を受け取り、それを通常1桁増幅した後に再送信します。
リピータと連携することで、小型の低電力携帯型双方向トランシーバで長距離送受信が可能になります。

リピータとの連携機能を有効にする方法は以下です。

No.	操作
1	[MENU] キーを押してメニューに入ります
2	[▲/▼] キーで [NO.9 RELAYM] に到達するまでメニュー項目間を移動します
3	[MENU] キーを押して選択します
4	[▲/▼] キーで別の設定を選択します
5	[MENU] キーを押して確定します
6	[SOS] または [PTT] ボタンを押してメニューを終了します

RX および TX 周波数はソフトウェアによってのみプログラムできます。
CTCSS または DCS でより良く符号化され、スケルチレベルは5です。

プログラミング
- BF-T1 には20個のメモリチャネルがあります。
- メモリチャンネルには [送受信周波数] [送信電力] [グループ信号情報] [帯域幅] を記憶できます。
- メモリチャンネルには、後日簡単に取り出せるように、よく使われる周波数を保存するのが良いです。
PC プログラミング
- キットにはプログラミングケーブルは含まれていません。
- プログラミングケーブルを入手するには、販売店に連絡してください。

Appendix
