Dell OptiPlex 3020M

Dell OptiPlex 3020M をゲット！

2019年12月17日、 ヤフオク で法人向け 手乗りマイクロパソコン Dell OptiPlex 3020M の中古ジャンク品を送料税込6千円で落札しました。

ジャンクの理由は [HDD 欠品] [リカバリメディアがない] ためです。

3020M の [M] はマイクロの意味です。 2015年10月17日製造品でした。

---

状態チェック

1. 外観


   • 非常に綺麗で、汚れ・ワレ・スレが見当たりません。 フロンパネルの保護シートも貼られたままです。


   • 付属品は [AC アダプタ] だけです。 [リカバリメディア] は欠品です。


2. 電源 ON してチェック


   • HDD が欠品しているので、ここでできるのは BIOS からのチェックだけです。


   • BIOS は問題なく起動し、各種ハードウェアも認識できていました。



---

パーツの増設

1. カバーを開ける


   • フロントパネルと側板は一体化されており、右の写真のように分離できます。


   • 内部は部品が密集して混み混みです。 素晴らしい実装設計！！


   • 超コンパクトなのに標準の2.5インチ HDD/SSD が実装でき、汎用性があります。


   • DDR3 メモリスロットが2個あり、標準的なメモリモジュールが使えます。


2. HDD を実装


   • 購入時には HDD が欠品していました。


   • 手持ちの [2.5inch 500GB SATA3 5,400rpm] HDD を実装しました。


3. メモリ増設


   • 購入時に 4GB×1枚 が実装されていましたが、これを外しました。


   • 空いたメモリスロットに 8GB×2枚＝16GB 実装しました。


4. 動作チェック


   • 以上のパーツを増設・換装後、BIOS に認識されて正常動作することを確認しました。



---

Windows10 Pro 64bit インストールと正規ライセンス取得

• 概要


  • 本機が完全に正常かどうかを判断するには、Windows10 をインストールしてみるのが確実です。


  • いきなり Windows10 をインストールしたのでは、ライセンス無しとなってしまう ので、以下のようにします。



    手順	実施内容	備考
    1	一旦 Windows7 をインストールします	DELL 純正 Windows7 リカバリ DVD が必要
    2	Windows7 正規ライセンスが取得できたことを確認します	本機は Windows7 ライセンス付きです
    3	Windows7 動作状態から Windows10 の無償アップグレードを実施します	インターネット接続が必須です
    4	アップグレードが終わると、Windows10 の正規ライセンスが取得されています
    5	Windows10 をクリーンインストールします	エディション変更できます



  • Windows10 よりは デジタルライセンス となり、ライセンス認証キーはパソコンハードウェアそのものとなります。


• Windows10 アップグレードインストール実施レポート


  1. [Dell Studio Slim 540s] に付属していた [Windows7 Pro 64bit リカバリ DVD] で Windows7 をインストール


     • [Studio Slim 540s] は既に廃棄しましたが、[リカバリ DVD] だけは、この日を予想して保存していました。


     • Dell のパソコンは、Dell 純正の [リカバリ DVD] で Windows7 をインストールすると、プロダクトキー入力不要で正規ライセンスが取得できます。


     • [リカバリ DVD] は [540s] 用であり、[3020M] 用ではありませんが、たぶん大丈夫です。


       • 機種は違っても Dell 純正の [リカバリ DVD] であることには間違いないです。


       • ただし、(機種が違うので) ドライバなどが不完全になる可能性はあります。


     • 本機には [DVD ドライブ] が無いので、実際には以下のように作業しました。


       • [リカバリ DVD] の ISO イメージを吸い上げ、それを [USB メモリ] に展開しました。


       • その [USB メモリ] からブートして Windows7 をインストールしました。

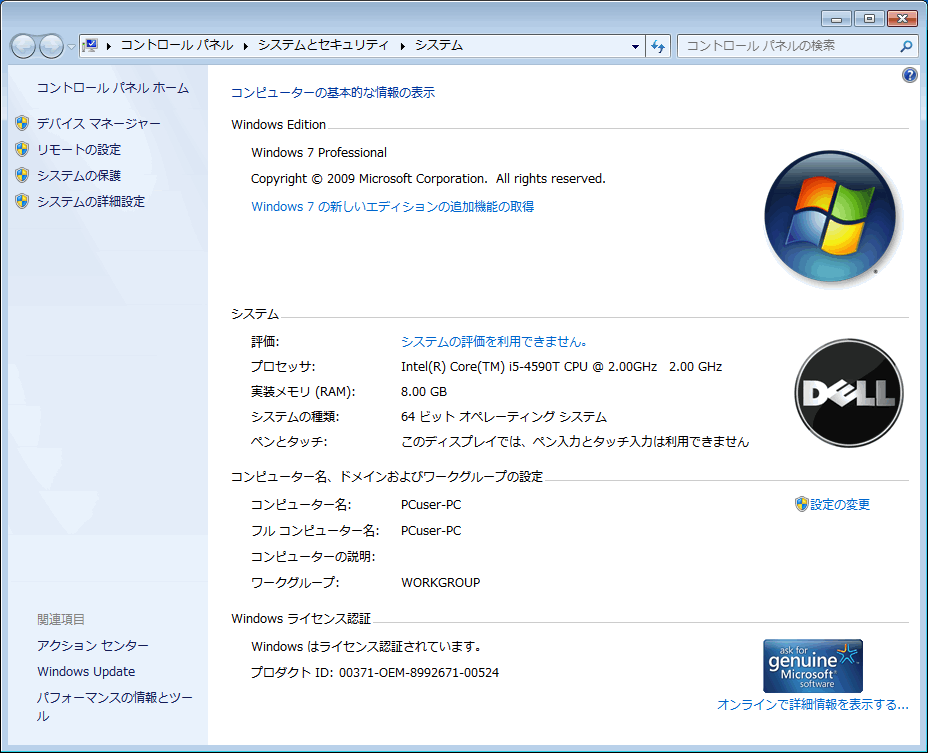

     • 結果、右の画像のように [Windows7 Pro 64bit ライセンス] が取得できました。 画像をクリックすると大きな画像が表示できます。

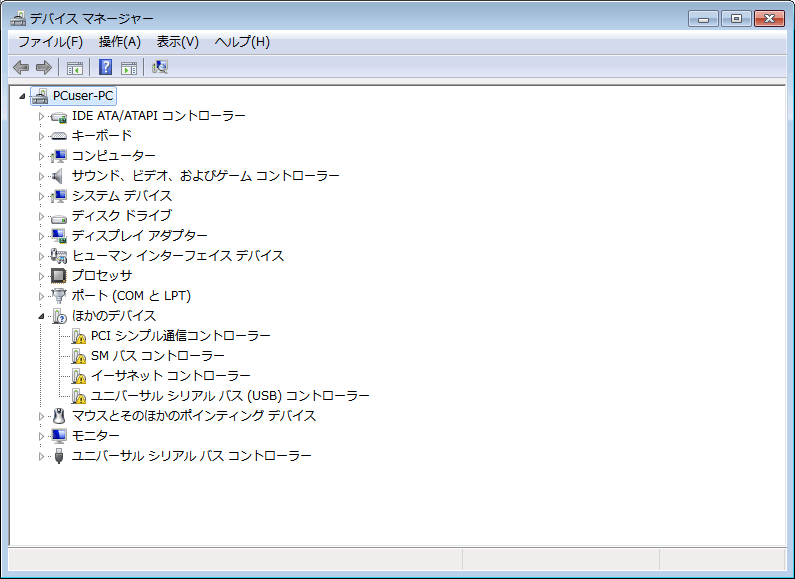

  2. 予想通り、右の画像のようにデバイスマネージャで4つの ！ マークが出ました。 画像をクリックすると大きな画像が表示できます。


     • イーサネットコントローラ


       • LAN ポートが正常動作しないと、アップデートやアップグレードなどができません。 重要です。


       • まず、 [KB2533623] をインストールします。 Studio Slim 540s 用 [リカバリ DVD] は SP1 や SP2 ではない無印 Windows7 だったので、これが必要。


       • 次に、 ドライバおよびダウンロード にある [Realtek PCIe GBEファミリー コントローラー用ドライバー] インストールで OK になりました。


     • PCI シンプル通信コントローラ


       • LAN 接続できるようになったので、ドライバのネットワーク更新で OK になりました。


     • SM バスコントローラ、USB コントローラ


       • ドライバおよびダウンロード にある [インテル チップセット デバイス ソフトウェア ドライバー] インストールで OK になりました。

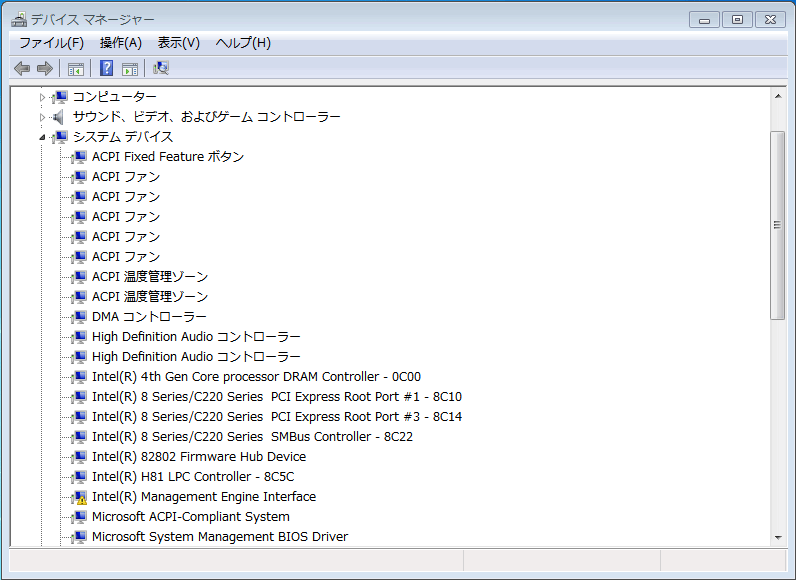

       • しかし、新たに [Intel(R) Managemant Engine Interface] で ！ マークが出ました。 画像をクリックすると大きな画像が表示できます。


       • この ！ マークは無視しました。 目的の Windows10 ライセンス取得には問題ないでしょう。


  3. BIOS アップデート


     • ドライバおよびダウンロード にある最新 BIOS をインストールしました。


     • BIOS バージョンは [A05] → [A15] になりました。


  4. Windows10 無償アップグレードインストール


     • 無償アップグレードを適用することで、[Windows7 Pro 64bit ライセンス] で [Windows10 Pro 64bit ライセンス] が取得できます。

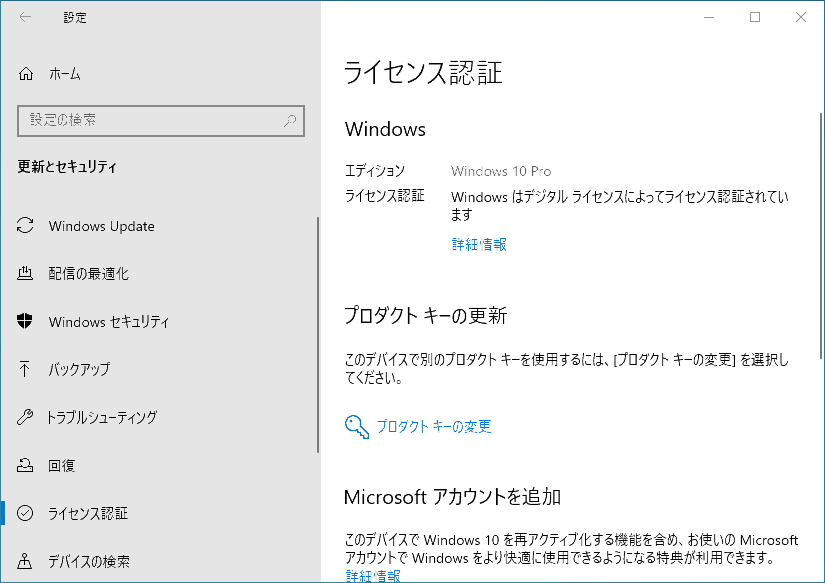

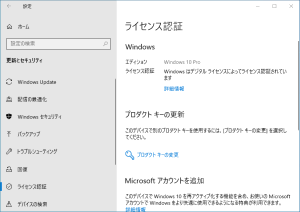

     • 結果、右の画像のように [デジタルライセンス] が取得でき、[Windows10 Pro 64bit ライセンス] 認証できました。 画像をクリックすると大きな画像が表示できます。


  5. 念のため、Windows10 Pro 64bit をクリーンインストール


     • [デジタルライセンス] が取得できているので、問題なく終了しました。


     • デバイスマネージャで ！ マークはありませんでした。 全てのデバイスは自動認識されています。


• 正常に動作する正規 Windows10 マシンとして復活！


  • もうジャンクではありません。



---

完成したマシンのスペック

• パーツを増設し Windows10 をインストールして以下のスペックになりました。


• このくらいのスペックだと当分は問題なく使えそうです。



  項目	内容
  	購入時	増設・換装後
  OS	Windows7 Pro ライセンスのみ	Windows10 Pro 64bit
  CPU	Intel Core i5-4590T (4 core, 6MB, 2.00GHz/3.30GHz)
  グラフィックス	Intel HD Graphics 4600
  チップセット	Intel H81
  メモリ	4GB (DDR3L SDRAM 1600MHz 4GB×1)	16GB (DDR3L SDRAM 1600MHz 8GB×2)
  HDD	(無し)	2.5inch 500GB SATA3 5,400rpm
  NIC	1000Base-T/100Base-TX/10Base-T
  入出力端子	VGA, DisplyPort, USB3.0×2, USB2.0×4
  サイズ	36(W)×182(H)×176(D) mm
  重量	1.28kg
  付属品	AC アダプタ 型式 HA65NS5-00 (入力 AC100～240V 50/60Hz, 出力 DC19.5V 3.34A)




---

使ってみました

1. サイズなど


   • 36(W)×182(H)×176(D) mm、1.28kg と超コンパクトです。

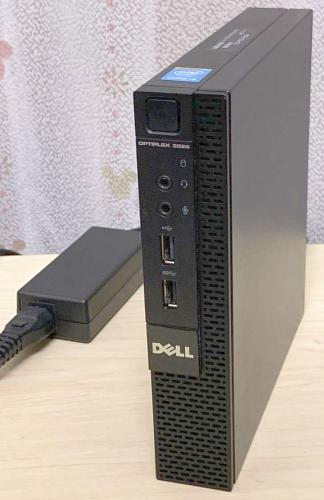

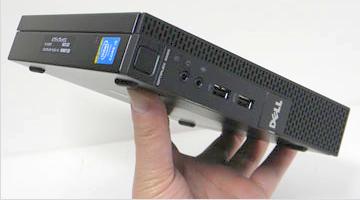

     • 右の写真のように、手乗りサイズです。 CD ケースの1.5倍くらいの大きさです。


     • ノートパソコンより小さいです。 NUC よりは大きいですが、厚みは薄いです。


   • [CD] [DVD] などの光学ドライブはありません。


   • 拡張ボード用のスロットはありません。 この面の拡張性はゼロです。


   • [DisplayPort] 端子がありますが、今なら [HDMI] 端子のほうがありがたいです。


     • [DisplayPort]→[HDMI] 変換ケーブルを使うと HDMI 出力できます。 2015年当時は [DisplayPort] が流行りでした。

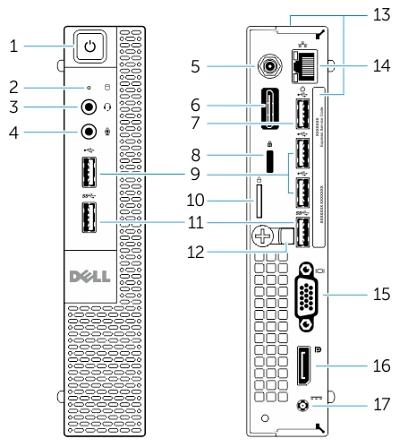

2. フロント/リア パネルの各部


   • 今回購入した 3020M にはオプションの [5] [6] はありません。



     No.	名称	備考
     1	電源ボタン、電源ランプ
     2	HDD 動作ランプ
     3	ヘッドセットコネクタ
     4	マイクコネクタ
     5	Wi-Fi アンテナコネクタ	オプション
     6	シリアルおよび PS2 コネクタ	オプション
     7	USB2.0 コネクタ	ハイバネートウェイクアップ
     8	セキュリティケーブルスロット
     9	USB2.0 コネクタ
     10	パドロック・リング
     11	USB3.0 コネクタ
     12	ケーブルホルダ
     13	サービスタグ
     14	ネットワークコネクタ	内蔵コネクタモジュール
     15	VGA コネクタ
     16	DisplayPort コネクタ
     17	電源ケーブルコネクタ



3. 使ってみて


   • 体感速度はまあまあ速くて特に問題ありません。


   • とっても静かです。 ファン回転をコントロールしており、通常は風がソヨソヨと軽く流れているだけです。


   • スピーカが内蔵されています。 法人向けパソコンだけの特典です。 ちょっと使いには便利です。


   • 残念ながら、電源は AC アダプタとなっています。 この大きさで電源を内蔵できるとも思えませんが。



---

現在 (2025年) では・・・

• Windows10 のサポート期限 (2025年10月14日) が間もなくとなり、現在では Batocera マシン に変身して稼働しています。


• Batocera ゲーム機としてはまだまだ現役です。 楽しくゲーム遊びできています。



---

ドキュメントなど

1. ドキュメント


   • OptiPlex 3020M オーナーズマニュアル


   • OptiPlex 3020M のサポート ・・・ マニュアルやドライバソフト


2. レビュー記事


   • DELL OptiPlex 3020マイクロ レビュー！ 超コンパクト PC


   • DELL OptiPlex 3020 Micro レビュー マイクロフォームファクタ採用の超小型デスクトップ


   • デル OptiPlex 3020マイクロの実機レビュー


   • OptiPlex 3020マイクロレビュー


   • OptiPlex 3020マイクロ/9020マイクロ比較レビュー


3. BIOS 起動方法


   • 電源 ON して Dell マークが画面に表示されている時に [F2] キーを押すと、BIOS が起動します。

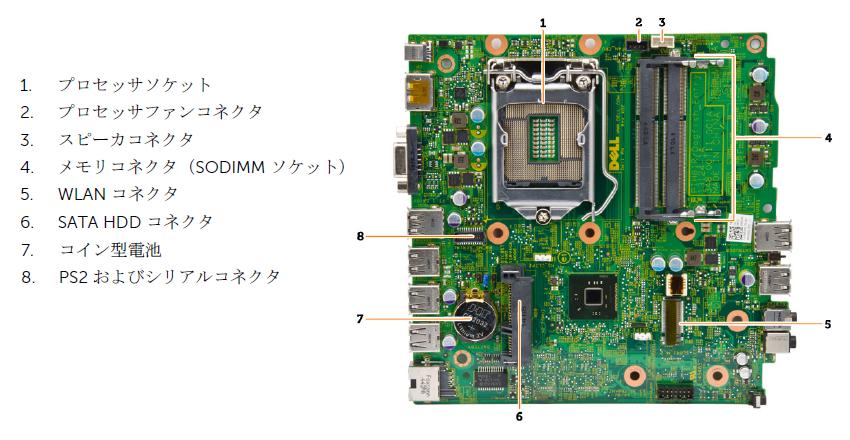

4. メインボードのコネクタ





---
