Apple AirMac Extreme Base Station MD031J/A A1408 をゲット！

2017年2月4日、 HARD-OFF 上尾本町店で Apple AirMac Extreme Base Station MD031J/A A1408 のジャンク品を見つけました。
- 税込108円！ と激安過ぎるので、仕様や動作チェックもせず、急いでゲット！しました。
  - ジャンクコーナではなく、なぜか？カメラ売場に置いてあったおかげで激戦もなくゲット！できました。
  - 2011年6月21日発売で定価は20,000円程度だったようです。現在でも amazon で18,000円で売られています。
- 状態は、天板部にややスレが目立ちますがパッと見は非常に綺麗です。
  - 付属品は [AC アダプタ] だけです。
- この日の上尾本町店では、もう1つ税込108円の出物がありました。
  - 5 port Giga SW Hub の BUFFALO LSW3-GT-5NS です。もちろん、こちらもゲット！しました。
IEEE802.11a/b/g/n 対応 Wi-Fi ルータです。
- [11n/5GHz 450Mbps] ＋ [11n/2.4GHz 450Mbps] ＝最大900Mbps です。
- 11n Wi-Fi ルータとしては最高速度です。
AirMac Extreme としては最終モデルの 第5世代 です。
- 5GHz/2.4GHz 同時動作可能です。
- 有線 LAN ポートは全て Giga 対応です。
- USB ポートがあり、USB HDD を NAS 化したり、プリンタをネットワーク化することができます。

端子やスイッチなど

アンテナ
- アンテナは内蔵しており、5GHz で 3×3 (送信3×受信3)、2.4GHz で 3×3 (送信3×受信3) です。
- アンテナは、[5GHz 専用 1本]＋[2.4GHz 専用 1本]＋[5/2.4GHz 兼用 2本]＝合計4本です。
有線ポート
- WAN 1ポート、LAN 3ポートあって、全部 Giga 対応になっています。
USB ポート
- USB2.0 仕様で、USB HDD を NAS 化したり、USB プリンタをネットワークプリンタ化できます。
- なお、USB HUB を使うことで複数の USB 機器を接続することが可能です。
[RESET] ボタン
- 工場出荷初期状態に戻したい場合に使います。
DC 端子
- 適合 DC プラグは外径5.5mm/内径2.5mm タイプです。
- AC アダプタの型式は [A1202] で、出力 12V 1.8A です。

ランプ

フロントパネルにあるステータスランプの意味は以下の通りです。

Apple らしく、たった1個のランプしかありませんが、必要十分な情報が得られます。流石です。

発色		点灯状態	内容
-		消灯	電源が入っていない。
緑		点滅	内部システム起動中
緑		点灯	正常に動作している。 [AirMac ユーティリティ] から [動作時に点滅] を選択していた場合、通信中は点滅する。
橙		点滅	ネットワークまたはインターネットへの接続を確立できないか、問題が起きている。 [AirMac ユーティリティ] を使って原因情報を入手する。
橙		点灯	起動を完了中
橙	緑	点滅	起動の問題が発生している可能性がある。
青		点灯	子機からネットワークにアクセスできる状態になっている。

使ってみました

外観
- デザインなど
  - Apple らしいシンプルでスッキリとしたデザインです。
  - なぜかズッシリした重みがあります。漬物石でも入っているのかと思うほどです。
  - 脚は無いです。底面全体にラバーが貼ってあり、この面を下にして設置します。こういうことより、縦置きはできません。
  - AC アダプタのケーブルが長過ぎです。なぜこんなに長くしたのだろう？
- アンテナ内蔵なのでスッキリ
  - 5GHz のような高い周波数になると、外部アンテナではインピーダンス整合を取るのが大変です。
  - キチンと整合された内蔵アンテナのほうが良い結果が出る可能性が高いです。
Wi-Fi 対応規格と最大伝送速度
- 各々の無線周波数で以下の伝送規格をサポートしています。
- 5GHz の電波と 2.4GHz の電波は同時に飛ばすことができるので、[11n/5GHz 450Mbps] ＋ [11n/2.4GHz 450Mbps] ＝ 900Mbps が最大となります。

  無線周波数 5GHz 2.4GHz

  規格 11n 11a 11n 11g 11b

  最大伝送速度 450Mbps 54Mbps 450Mbps 54Mbps 11Mbps
その他
- SSID は 5GHz/2.4GHz ごとにメイン SSID だけ設定できます。
  - サブ SSID の設定は無いようです。
- ルータ機能を OFF してブリッジとしても使えます。
  - ブリッジでは、WAN ポートも LAN ポートとして使えます。
- WDS 機能があるので中継機としても使えます。
- AOSS/WPS 機能は無いようです。
使ってみて
- [AirMac ユーティリティ] ソフトをパソコンにインストールして設定する・・・
  - 最初、このことが判らず、どうしたら Web 設定画面が表示できるのか悩みました。
  - Web 設定画面は無く、設定には [AirMac ユーティリティ] ソフトが必要とわかりました。
  - [AirMac ユーティリティ] ソフトは Mac 版以外に Windows 版があります。
- AirMac をネットワークに接続し、初めて [AirMac ユーティリティ] ソフトを立ち上げたら・・・
  - 自動的に AirMac が検出されました。おそらく MAC アドレスをキーにしているのでしょう。
  - ファームウェアのバージョンアップを促すメッセージが出て、[OK] したら最新バージョンになりました。
- 送信強度や受信感度は良好で、安定性も良好です。
  - 管理画面は設定しやすく、マニュアル不要です。
  - ただし、どれかのパソコンには [AirMac ユーティリティ] ソフトを入れておく必要があり、面倒です。

ドキュメントなど

AirMac 取扱説明書
AirMac ユーティリティ・・・ Mac 版 / Windows 版

内部情報

分解手順および内部写真を見ると、Wi-Fi モジュールに BCM94331PCIEDUAL が使われていることがわかります。
Apple Airport Extreme Gen 5 Reviewed に内部チップの情報があります。

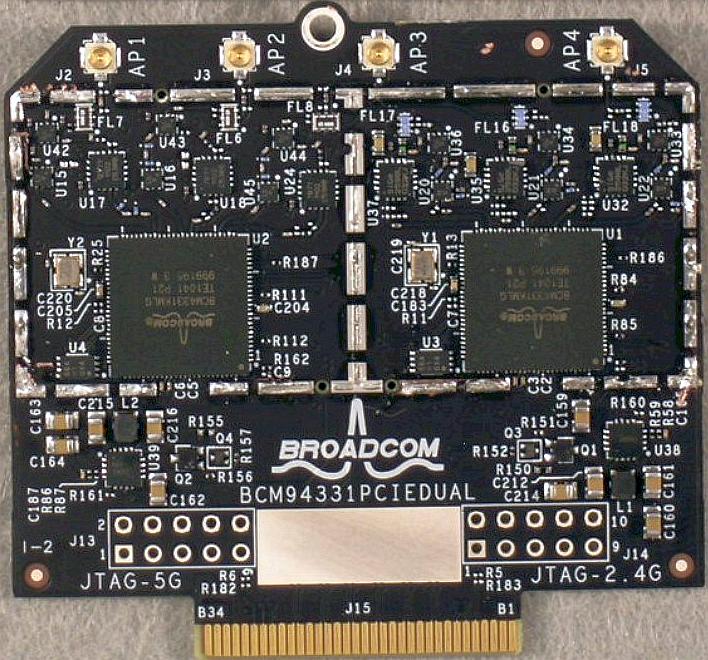

- ここにある下の写真から、アンテナ出力は [AP1 5GHz 専用] [AP2 5/2.4GHz 兼用] [AP3 5/2.4GHz 兼用] [AP4 2.4GHz 専用] と思われます。

備忘録

工場出荷初期状態

Wi-Fi 側から設定するのが前提のような初期情報です。
有線 LAN 側からも設定できましたが・・・この場合は [AirMac ユーティリティ] ソフトを起動するだけです。自動で AirMac を探し出します。

	内容	備考
ネットワーク名	Apple Network XXXXXX	Wi-Fi SSID XXXXXXは AirMac ID の最後の6桁
パスワード	public	Wi-Fi パスワード
IP アドレス取得	DHCP	Wi-Fi / LAN 側

工場出荷初期状態に戻す方法
1. 電源が入って動作状態であることを確認します。
2. [RESET] ボタンをステータスランプが点滅するまで (約5秒間) 押し続けて手を離します。
3. 自動的に工場出荷初期状態でリスタートします。

無線周波数	5GHz		2.4GHz
規格	11n	11a	11n	11g	11b
最大伝送速度	450Mbps	54Mbps	450Mbps	54Mbps	11Mbps
