PLANEX MZK-MP02HD をゲット！

呪文でインターネットラジオが聴ける NMP

2013年1月1日、 NTT-X Store でネットワークメディアプレーヤ (NMP) の PLANEX MZK-MP02HD を購入しました。税・送料込2,980円でした。もちろん新品です。発売は2012年4月27日で、当初15,750円で売られていたのが、現在では投売り状態です。

MZK-MP02HD の主な機能は YouTube プレーヤです。

呪文をかけるとインターネットラジオ機能も使えるらしい・・・これを検証するために購入しました。

MZK-MP02HD のファームウェア事情

MZK-MP02HD のハードウェアには NMP 用の Realtek RTD1185 チップセットを使用しています。このチップセットを使うと MNP が簡単に製作できる反面、どの製品でもほぼ同じハードウェアとなってしまいます。結果として、他社の MNP 製品のファームウェアがそのまま MZK-MP02HD で動いてしまうということになります。
RTD1185 は大ヒットらしく、世界中の NMP で使われています。台湾 Realtek の製品ページを参照しましたがデータシートが見つからず、 RTD1185 のプロフィールのページしか見つかりませんでした。一般公開していないようです。
[RTD1185] を検索キーに電網検索してみると世界中の MNP 製品が見つかります。そのファームウェアを入れてみました。
- 本当にそのまま動作しました。ここで意外な落とし穴が・・・リモコンコードが合わないため操作できないのです。本体には [Power] ボタンしかないですから。
- Princeton PAV-MP2 のファームウェアならリモコンも使えますが、インターネットラジオ機能がありません。
そこで・・・
- ロシアの方が RTD1185 用のオリジナルファームウェアを開発しており、 bast-castle で公開しています。このファームウェアでは SHOUTcast を使ったインターネットラジオ機能が使えます。このファームウェアでのシステムを bast-castle モードと呼ぶことにします。
- 日本の Ilona wortadder さんが bast-castle を MZK-MP02HD で使えるように更にアレンジして、 NMP RTL1185 で公開しています。
- 今回は、以上の成果を使わせていただくことでインターネットラジオ機能を追加します。お二人に感謝いたします。

MZK-MP02HD のファームを書き換えて bast-castle を同居させる

ファームウェア書換・・・ MZK-MP02HD オリジナルファームに bast-castle ファームを同居させる構造です。 従って MZK-MP02HD のオリジナル機能も全て使えます。
1. [MZK-MP02HD Ver.1.03 UA アーモンドグリコ mod α版 (with reboot)] を解凍して [install.img] を USB メモリのトップに入れる。
2. USB メモリを MZK-MP02HD の USB ポートに差し込む。
3. 本体の [Power] ボタンを押し続ながら AC アダプタを接続し、5秒後くらいに手を離す。
4. [Start Installation...] や [Please do not turn off the power] メッセージが出て数分後に [Install Completed!] メッセージが出て再起動される。

  以上でファームウェアの書き換えは完了。
bast-castle モードの初期設定をします。
1. 電源を入れると MZK-MP02HD のトップメニューが出る。
2. リモコンより [#] [HOME] の順に押すと再起動して bast-castle モードに変わる。
3. [Setup]→[System]→[Menu language] を [日本語] に変更してメニューを日本語化する。
4. 時刻を合わせ、タイムゾーンを [+9 東京] にする。
操作説明
- MZK-MP02HD モードの場合
  1. リモコンの [POWER] ボタンを押すと終了する。
    - この後再び [POWER] ボタンを押すと MZK-MP02HD モードで立ち上がる。
  2. リモコンより [#] [HOME] の順に押すと再起動して bast-castle モードに変わる。
- bast-castle モードの場合
  1. リモコンの [POWER] ボタンを押すと終了する。ただし、本体の [Power] ランプは点灯のまま。
    - この後再び [POWER] ボタンを押すと bast-castle モードで立ち上がる。
  2. トップメニューは [ファイルマネージャー] [お気に入り] [IPTV] [ラジオ] [アプリ] [セットアップ]
    - [IPTV] はロシア用なので使えない。
    - [ラジオ] が SHOUTcast インターネットラジオである。
    - [IPTV] [ラジオ] からメニューに戻るには [POWER] ボタンを押す。
  3. リモコンより [#] [HOME] の順に押すと再起動して MZK-MP02HD モードに変わる。

使ってみました

bast-castle モードでのインターネットラジオ

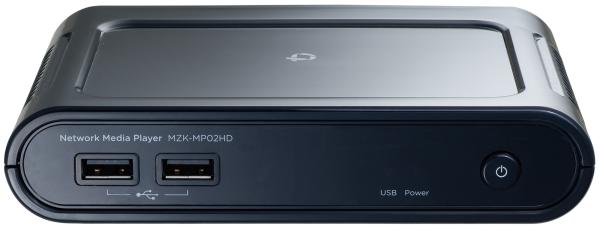

1. 146(W)×31(H)×101(D)mm, 183g と、タバコ2個分の非常にコンパクトな筐体です。あまりにも軽過ぎて、太いケーブルで接続するとケーブルに負けます。できるだけ細くて柔らかいケーブルを使いましょう。
2. インターネットラジオとして必要な LAN 端子, 光デジタル音声出力端子, アナログ音声出力端子を装備しています。
3. 音声は光デジタル音声出力端子, アナログ音声出力端子いずれにも出力されます。インターネットラジオ製品は数は少ないし、デジタル音声出力付きとなると更に少ないです。 光デジタル接続できるのは貴重 です。
4. ちょっと困ること
  - 本体の [Power] ランプは点灯のままとなり、本体の [Power] ボタンも効きません。本体の [USB] ランプは USB メモリを挿入しても点灯しません。 MZK-MP02HD モードの時はこういう問題はありません。
  - インターネットラジオ局のプリセット機能がありません。電源 ON でインターネットラジオを自動再生する機能もありません。ちょっと不便です。
  - 操作メニューがテレビに表示されることでの弊害
    1. インターネットラジオとして使う場合でもテレビ接続が必須です。また、操作画面にはロシア語が混じります。ご愛嬌です。
    2. テレビと HDMI 接続していると、デフォールト設定ではテレビを電源 ON/OFF すると、MZK-MP02HD も連動して電源 ON/OFF となります。
    3. たまに HDMI 認証を誤り、テレビに超拡大表示され、操作できなくなることがあります。
5. 評価
  - 光デジタル接続での音質は良好でオーディオクラスです。多少の問題はあっても、この音質なら許せます。
  - bast-castle ファームウェアにはインターネットラジオ放送のビットレートを表示する機能がありません。しかし、128kbps 以下か以上であるかは耳で判ります。それほど素直な音質だということです。変な味付けがありません。
  - インターネットラジオでありがちな音飛びは、私の環境（NTT/FTTH）では皆無です。
  - インターネットラジオチューナとしてお奨めできます。
    - この 安っぽい筐体から高音質が出る のが、とても不思議で気に入っています。 PCM デジタルの威力でしょう。
    - 光デジタル音声出力をフルデジタルアンプに接続して使っています。スピーカ直前までデジタルのまま伝送されます。
MZK-MP02HD モードでの YouTube
1. 思った以上に出来の良い YouTube プレーヤです。こちらも結構楽しめます。
2. 大画面テレビで YouTube を視聴するための専用ユーザーインターフェイス YouTube XL も装備しています。
3. 残念ながら YouTube の HD 再生はできないようです。

裏ワザ

bast-castle モードでポートスキャンをかけてみると、[21 (FTP Control)] [23 (Telnet)] [80 (HTTP)] [1234] が開いている。

C:\Users\hiro>C:\Users\hiro\Desktop\spp20\spp.exe 192.168.1.18 0 64000
SPP.EXE ver2.0  Crafted by ShinotsukaEnterprises
                http://homepage2.nifty.com/SEP/

Target '192.168.1.18' port(0 - 64000)
  Proto  Remote Address         State           Response
  TCP    192.168.1.18:23        ACCEPTED        ??
  TCP    192.168.1.18:21        ACCEPTED        220 (vsFTPd 2.3.5)
  TCP    192.168.1.18:80        LISTENING
  TCP    192.168.1.18:1234      LISTENING
4 port(s) found.

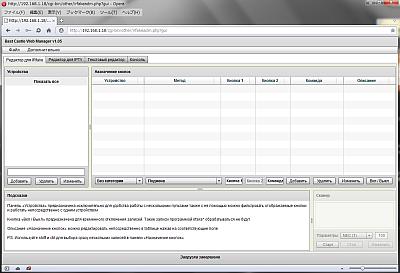

MZK-MP02HD の IP address に Web アクセスしてみるとロシア語のページが出た。
- ロシア語のため、私の理解を超えます。この画面は何をするもの？？？

Telnet ログインしてみる・・・ root で入れた。

Venus login: root
warning: cannot change to home directory

BusyBox v1.1.3 (2011.08.02-10:30+0000) Built-in shell (ash)
Enter 'help' for a list of built-in commands.

/ # ls -al
drwx------   13 root     root          167 Dec 18 11:05 .
drwx------   13 root     root          167 Dec 18 11:05 ..
-rwx------    1 root     root        61440 Jul 27  2011 Test.fat
drwx------    2 root     root          711 Dec 18 11:04 bin
drwxr-xr-x    1 root     root            0 Jan  1  1970 dev
drwx------    5 root     root          313 Dec 18 11:04 etc
drwx------    3 root     root         1913 Dec 18 11:04 lib
lrwxrwxrwx    1 root     root           11 Oct  6 15:47 linuxrc -> bin/busybox
drwx------    7 root     root           74 Dec 18 11:04 mnt
dr-xr-xr-x   79 root     root            0 Jan 30 13:22 proc
drwx------    2 root     root          584 Dec 18 11:04 sbin
drwxr-xr-x   11 root     root            0 Jan 30 13:22 sys
drwxr-xr-x   15 root     root            0 Jan 30 13:22 tmp
drwx------   10 root     root           85 Dec 18 11:04 tmp_orig
drwx------    5 root     root           57 Dec 18 11:05 usr
lrwxrwxrwx    1 root     root            4 Oct  6 15:48 var -> tmp/
/ #
