NEC Aterm W1200EX をゲット！

2019年8月20日、Wi-Fi 中継機の NEC Aterm W1200EX のジャンク品が税込540円でした。 2016年6月発売ですが、現行品 (2019年8月時点) です。今も5～9千円台で販売されています。

付属品は全くなく、この本体だけです。幸いにも、キズや破損が一切ない新品同様の状態です。

IEEE802.11a/b/g/n/ac 対応で、 11ac は 866Mbps に対応します。 5GHz/2.4GHz に対応しています。

有線 LAN ポートを備えており、 Wi-Fi ⇔ LAN コンバータとしても動作 します。

ランプやボタン、端子

ランプの点灯状態と、その説明

名称	発色	点灯状態	説明
POWER	緑	点灯	電源が入っている
	緑	点滅	WPS で Wi-Fi 設定をしている
	橙	点灯	ファームウェアをバージョンアップしている
	橙	点灯	WPS で Wi-Fi 設定が完了した
	赤	点灯	WPS で Wi-Fi 設定に失敗した
		点滅	初期化準備状態
		速い点滅	WPS で Wi-Fi 設定が失敗した
	-	消灯	電源が入っていない
	-	消灯	状態表示ランプ点灯設定を「全消灯」に設定している
LINK	緑	点灯	親機とのリンクが 2.4GHz 帯の Wi-Fi で確立している
	橙	点灯	親機とのリンクが 5GHz 帯の Wi-Fi で確立している
	-	消灯	親機とのリンクが確立していない
	-	消灯	状態表示ランプ点灯設定を「POWER ランプのみ点灯」または「全消灯」に設定している
2.4GHz	緑	点灯	親機との 2.4GHz 帯の電波強度が「強」で通信可能
	緑	速い点滅	親機との 2.4GHz 帯の電波強度が「強」でデータ送受信している
	橙	点灯	親機との 2.4GHz 帯の電波強度が「中」で通信可能
	橙	速い点滅	親機との 2.4GHz 帯の電波強度が「中」でデータ送受信している
	赤	点灯	親機との 2.4GHz 帯の電波強度が「弱」で通信可能
		点滅	強制 DHCP サーバ機能が動作している
		速い点滅	親機との 2.4GHz 帯の電波強度が「弱」でデータ送受信している
	-	消灯	親機に 2.4GHz 帯の電波が届いていない
			Wi-Fi 接続設定がされていない
			状態表示ランプ点灯設定を「POWER ランプのみ点灯」または「全消灯」に設定している
5GHz	緑	点灯	親機との 5GHz 帯の電波強度が「強」で通信可能
	緑	速い点滅	親機との 5GHz 帯の電波強度が「強」でデータ送受信している
	橙	点灯	親機との 5GHz 帯の電波強度が「中」で通信可能
	橙	速い点滅	親機との 5GHz 帯の電波強度が「中」でデータ送受信している
	赤	点灯	親機との 5GHz 帯の電波強度が「弱」で通信可能
	赤	速い点滅	親機との 5GHz 帯の電波強度が「弱」でデータ送受信している
	-	消灯	親機に 5GHz 帯の電波が届いていない
			Wi-Fi 接続設定がされていない
			状態表示ランプ点灯設定を「POWER ランプのみ点灯」または「全消灯」に設定している

ボタンと端子

カテゴリ	名称	説明
ボタン	SET	WPS ボタンとも言い、自動 Wi-Fi 接続する時に使う
ボタン	RESET	設定値を工場出荷時の状態に初期化する時に使うボタンは引っ込んでいるので、爪楊枝で押すとよい
端子	LAN ポート	Wi-Fi ⇔ LAN コンバータとして使う場合の RJ-45 ポート

使ってみました

デザイン
- 堅牢さが感じられるプラスチック筐体です。大き目の AC アダプタのようなデザインです。
- アンテナは内蔵しています。 2×2 (送信2×受信2) なので、11ac で 866Mbps、11n で 300Mbps 出ます。
- 電源は内蔵しており、本体から突き出た A100V プラグを壁コンセントに差し込むだけです。
  - [電源] スイッチはなく、プラグを差し込めば、すぐに電源が入ります。
- [親機 ⇔ W1200EX] の電波の強さは、右のようにランプで確認できます。
- [中継機能] [コンバータ機能] がありますが、[ルータ機能] [ブリッジ機能] はありません。
Wi-Fi 中継機能の方式は大きくは以下の2通り
- Wi-Fi デュアルバンド中継機能
  - [親機 ⇔ W1200EX] は 5GHz または 2.4GHz のいずれか一方で接続します。
  - [W1200EX ⇔ 子機] は 5GHz または 2.4GHz のいずれでも接続できます。
- Wi-Fi 高速中継機能
  - [親機 ⇔ W1200EX] は 5GHz または 2.4GHz のいずれか一方で接続します。
  - [W1200EX ⇔ 子機] は上記で使った周波数のもう一方で接続します。
  - 電波を分けることで [親機 ⇔ W1200EX] [W1200EX ⇔ 子機] 通信を同時に行え高速になります。
Wi-Fi コンバータ機能
- Wi-Fi コンバータ機能とは、Wi-Fi と有線 LAN ポート間をメディア変換するものです。
- 実は、W1200EX では中継機能と同時に Wi-Fi コンバータ機能も動作しています。これがデフォールトです。

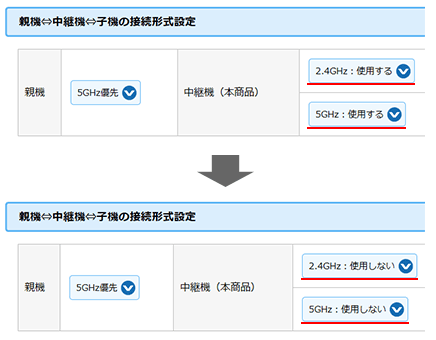

- Wi-Fi コンバータ専用にしたい場合は、[クイック設定 Web] で [中継機⇔子機] の接続形式設定を [2.4GHz：使用しない] [5GHz：使用しない] とします。
- W1200EX の LAN ポートは 100BASE-TX なので、100Mbps しか出ませんが、それほど問題ないです。普通には 100Mbps もあれば十分です。
使ってみて
- ややクセがあります。
  - 工場出荷状態の初期設定は [Wi-Fi デュアルバンド中継機能] [親機のネットワークにある DHCP サーバから IP address を取得] です。
  - すなわち、W1200EX を Wi-Fi 親機に接続しないと IP address も確定しないので、[クイック設定 Web] を開くことができないのです。
- 上記のクセで [クイック設定 Web] を開くのに手間取りました。ファームウェアをアップデートしたかったのです。
  - 購入時のファームウェアのバージョンは [Ver1.1.0 (2017/07/27)] だったのですが、最新の [Ver1.3.1 (2019/04/17)] にアップデートできました。
- [クイック設定 Web] を開く方法が、もう1つありました。上記までのことをやった後で気が付きました。
  - [SET] ボタンを押しながら電源を入れると、W1200EX の 強制 DHCP サーバ機能 が起動します。
    - W1200EX の [LAN ポート] とパソコンを有線接続すると、[クイック設定 Web] にアクセスできます。
    - Wi-Fi は停止されます。
  - ただし、この方法では Wi-Fi が停止しているので、インターネットにもつながってない状態です。
    - ファームウェアのオンラインアップデートなどはできません。ローカルアップデートファイルからのアップデートはできます。
    - [強制 DHCP サーバ機能] は、あくまでも設定だけを行えるモードなのでしょう。
- NEC Aterm WG2600HP に WPS 接続して使ってみました。
  - WPS 接続はスムーズで簡単でした。
  - 送信強度や受信感度が良く、安定性は抜群に良いです。 11ac で高速中継できるのに感激 します。
- 使っていると、W1200EX 本体がかなり熱くなります。
  - 熱くて触れないということはありませんが、発熱量は結構あります。
  - 購入品は中古ですから、既に長時間稼働したはずです。たぶん問題ないと思います。中古だから安心できることもあるのです。
- [Wi-Fi 中継機] や [Wi-Fi コンバータ] として良い製品です。お奨めできます。

ドキュメント＆レビュー記事

備忘録

工場出荷初期状態

システムユーザ名	admin
システムパスワード	本体シールに記載
IP アドレス	Wi-Fi 接続した LAN の DHCP サーバより取得
サブネットマスク	Wi-Fi 接続した LAN の DHCP サーバより取得

工場出荷初期状態に戻す方法
1. 電源が入って動作状態であることを確認します。
2. [RESET] ボタンを [POWER] ランプが赤色点滅するまで6～10秒押し続けます。点滅した時点で初期化は完了しています。
3. W1200EX 本体を AC100V 壁コンセントから抜きます。
