良品計画 PRD-2

良品計画 PRD-2 をゲット！

2017年7月28日、 ハードオフ さいたま上小町店で CD ラジオの 良品計画 PRD-2 のジャンク品が税込1,620円でした。 付属品は [電源ケーブル] だけでした。

購入品の製造年は2008年、製造番号は U8502681、製造元は三洋電機です。

店頭でチェックしてデザインと音が良かったので、 こしがやエフエム を良音で聴くのにちょうどイイと思って購入しました。

既に電網上に正確な情報はありませんが ・・・

①2004年度グッドデザイン賞を受賞しているので、この頃の発売と思います。

②CD ラジオ【MUJI】 の記事に、2005年1月に13,000円で買ったとあります。

---

購入前に査定

1. 外観


   • 全体に綺麗です。 新品に近い良好な外観です。


   • スピーカネットの右サイド下側にやや汚れ があります。


2. 動作チェック


   • 操作ボタンを押すとメチャクチャな動作 をします。 例えば、[VOLUME] ボタンを押すと勝手に CD になったり FM になったりと ・・・ これがジャンクの理由


   • FM/AM とも正常に受信できます。 感度も良いです。


   • CD は正常に再生します。 コンコンと振動を与えても音飛びしないので、CD ピックアップも問題ありません。


3. 購入決断


   • 綺麗であることは前オーナが大切に使っていた証拠 ・・・ 中古品を買う時の最大のチェックポイント。


   • 前オーナが処分したのは、操作ボタンの動作不具合で寿命と思ったのだろう。


   • 操作ボタンの動作不具合は修理可能と判断しました。


   • 1,620円で安いし、この状態だったら買い！！！です。



---

リペア

1. 分解


   1. 背面にある5本のネジを外します。

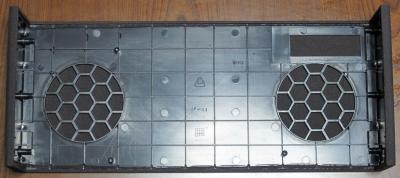

   2. スピーカネットのサイド部を左右に浮かすようにして、フロント側にスライドするとスピーカネットが外れます。


      • スピーカネットをこのままジャブジャブ洗濯したら、購入時問題の「右サイド下側の汚れ」が取れました。 後で、スピーカネット乾燥後に取り付けます。


   3. スピーカネットを取り去った後のフロントパネル上部にある2本のネジを外します。


   4. 前後に分割します。 この時に前後間をつなぐコネクタケーブルを外します。

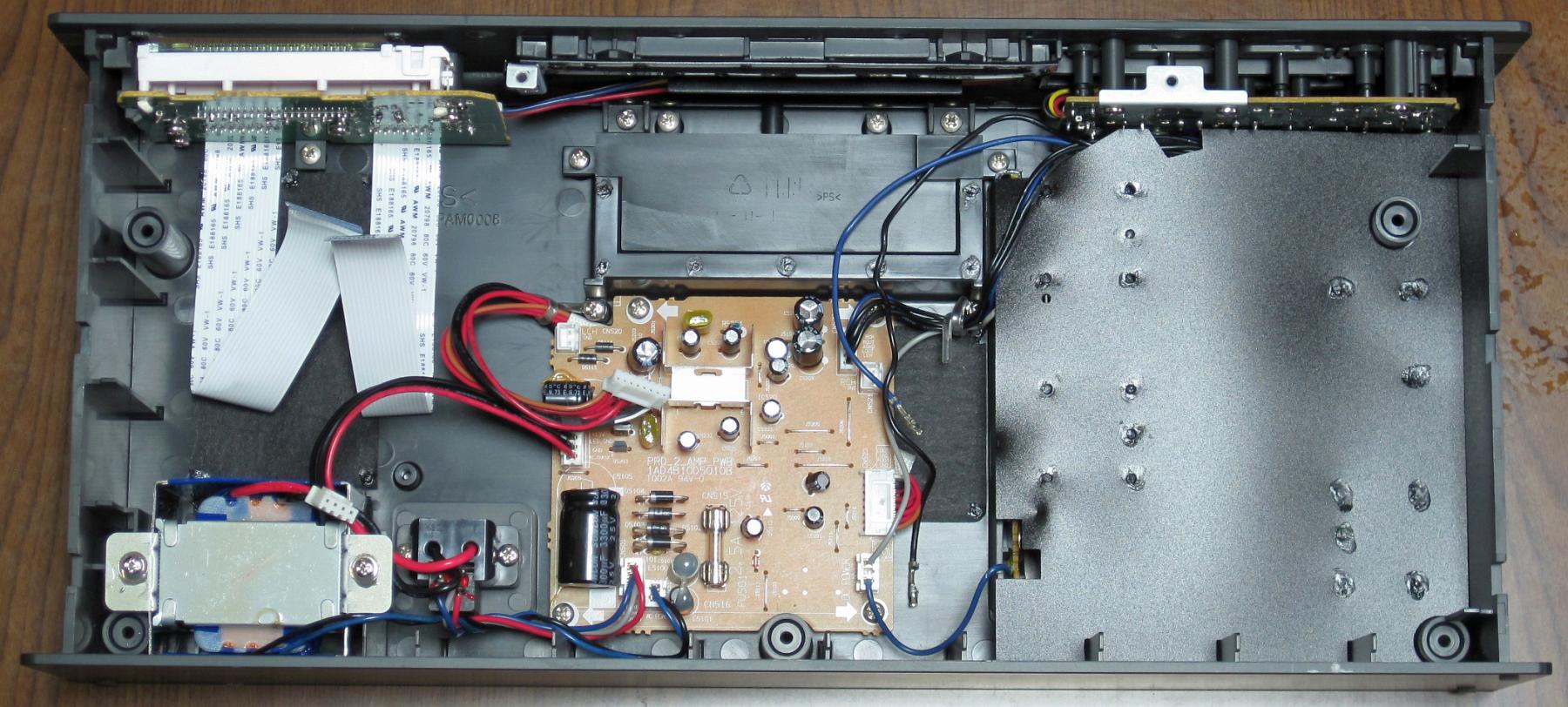

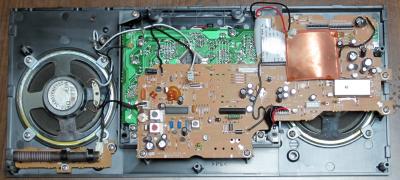

      • 以下の写真のように分割できました。 写真をクリックすると大きな写真が表示できます。


      　


2. 修理

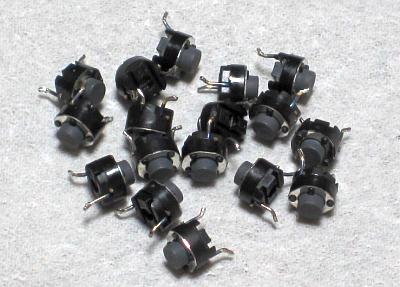

   • 17個あるタクトスイッチを全数交換しました。 右の写真は元付いていたタクトスイッチです。


     • 昔の機器は単なる XY マトリックス回路上にタクトスイッチを配置したので、タクトスイッチが劣化して接触抵抗が大きくなると、そのスイッチが入り辛いだけで済みました。


     • 本機を含めて最近の機器では、タクトスイッチごとに抵抗を直列につなぎ、スイッチ ON でこの抵抗値を読むことで、どのスイッチが押されたか判断します。


     • すなわち、タクトスイッチが劣化して接触抵抗が大きくなると、違うスイッチが押されたと誤判断してしまうのです。


   • 交換で使ったタクトスイッチ


     • タクトスイッチは基板上高さ 5mm のもので、この高さと形状が合えば交換可能です。


     • 千石電商 で 税込160円/10個 の ALPS SKRGADD010 を使いました。


     • 部品代は 16円×17個＝272円 で、これに私の情熱 (人件費 3Hr) を足したものが修理代です。


   • 購入時問題の「操作ボタンを押すとメチャクチャな動作」は完全に直りました。



---

使ってみました

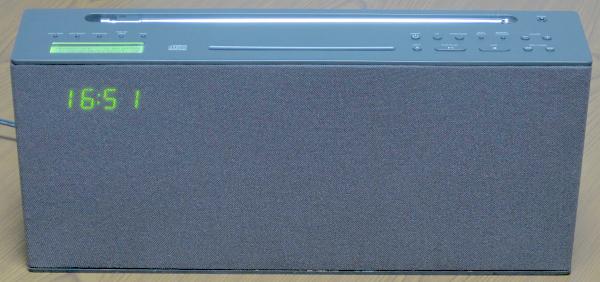

1. デザイン


   • さすが2004年度グッドデザイン賞を受賞しているだけあって、 スタイリッシュな素晴らしいデザイン です。


     • スピーカボックスのような外観 です。 でもよく見ると上部に操作パネルがあると気付きます。


     • 時刻がスピーカネットを通して優しく表示 されるのが、意外性があってイイです。 センスの良さ を感じます。


     • ケースのどこにも隙がない作りの良さ があります。 この構造のためか、分解はやや難しいです。 最初はどこから外してよいか悩みました。


   • 長いロッドアンテナが上部に横たわっています。 3段でそれほど伸びず、最高でも 737mm です。 全体に太いので折れ事故は少ないと思います。


   • 横幅 390mm と長いです。 設置に困る場合もありそうです。


2. 操作パネル


   • 操作パネルは上部となり、ここで全ての操作を行います。 CD の出し入れやヘッドホン挿入もここで行います。


     • 左側には LCD パネルと5個の操作ボタンがあります。 ここでは音質関係の設定とタイマー設定ができます。


     • 右側には12個の操作ボタンがあります。 ここではラジオと CD 再生の操作ができます。


   　

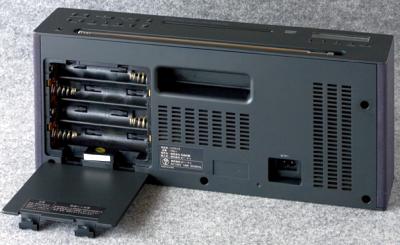

3. リアサイド


   • 中央上側の窪みに手をかけて持ち運びます。 重量バランスが良く、軽々と持てます。


   • [AC IN] メガネ端子があります。 AC100V で駆動可能です。


   • 単2乾電池×8本を実装できる電池ホルダがあります。 乾電池でも駆動可能です。


4. ラジオ機能


   • PLL シンセサイザ方式です。 受信周波数を正確に合わせられます。


   • アンテナは、FM はロッドアンテナ、AM は内蔵バーアンテナです。


   • 受信周波数範囲


     • FM は 76～90MHz (0.1MHz step) と昔の TV 1～3ch です。 TV 1～3ch は今や何の役にもたちません。


     • AM は 522～1,629kHz (9kHz step) です。


   • プリセットメモリ


     • FM 24局、AM 20局の [プリセットメモリ] があります。 十分過ぎです。


     • プリセットコールは [M-UP] ボタンで +1 ずつのインクリメントしかないので、目的のコールに辿り着くのにやや疲れます。


   • 謎のコマンド


     • FM ラジオ受信中に [PROGRAM] ボタンを押してから、[BASS BOOST] ボタンを押す度に [bc-A] [bc-b] 表示が交互に表示されます。


     • 取扱説明書には「FM 放送の受信状態が悪い時にこの操作をして、受信状態が良くなる設定を選んでください」と書いてあります。


     • やってみましたが違いがよく判らない。 いったい何を切り換えているのだろう？？？


5. CD 機能


   • 通常の再生と、[リピート] [プログラム] 再生ができます。


   • [音楽 CD] 以外に [CD-R] も問題なく再生できました。


6. タイマ機能


   • 希望の時間にラジオ受信や CD 再生を開始する目覚タイマ機能があります。


   • 90～10分の間で10分刻みで設定できるスリープタイマがあります。 設定時間経過後に電源 OFF します。


7. 評価


   • 操作性


     • 普通にラジオや CD を聴くだけなら取扱説明書は不要です。 直感で操作できます。


   • ラジオの感度


     • FM/AM 共、十分な感度があります。 越谷で FM 14局、AM 7局が受信できました。


   • 音質


     • 大きさからくる良音が出ます。 更に [BASS BOOST] [SURROUND] があって設定すると心地良い音になります。


       • Hi-Fi を意識することなく聞き流しするラジオとしては、とっても良いと思います。


     • FM ステレオセパレーションが良く、ハッキリとしたステレオ感を感じます。


   • その他


     • リモコン機能はありませんが、特にリモコン操作したいこともなく、これでイイと思います。



---

仕様その他

1. ドキュメント


   • 取扱説明書


2. 仕様



   CD プレーヤ部
   チャンネル数	2チャンネル ステレオ
   サンプリング周波数	44.1kHz
   ピックアップ	半導体レーザー (波長 790nm)
   ワウ・フラッター	測定限界以下
   周波数特性	20～20,000Hz +1/-2dB
   ラジオ部
   受信周波数	FM：76～90MHz (0.1MHz step) / TV:1～3ch AM：522～1,629kHz (9kHz step)
   アンテナ	FM：ロッドアンテナ AM：フェライトバーアンテナ内蔵
   プリセットメモリ	FM：24局 AM：20局
   共通部
   出力	1.5W + 1.5W (JEITA/8Ω)
   スピーカ	コーン型フルレンジ 8.5cm 8Ω 2個
   出力端子	ヘッドホン (ステレオミニジャック) 1個 　適合インピーダンス 8～32Ω
   時計	月差60秒以内
   電源	AC100V 50/60Hz DC12V 単2乾電池×8本
   消費電力	15W (待機消費電力 ECO ON：2W OFF：2.6W)
   外形寸法	390(W)×170(H)×80(D) mm
   質量	2.6kg (電池を含まず)
   付属品	電源コード (1.8m) 取扱説明書




---
