PU2CLR ATS-20 (2号機)

PU2CLR ATS-20 (2号機) をゲット！

2021年10月26日、 AliExpress で Si4732 FM/AM/SW SSB Radio の PU2CLR ATS-20 が 送料税込4,071円 でした。

PU2CLR ATS-20 (1号機) が非常に気に入ったので、いろいろ遊ぶために、予備機としてもう1台買いました。 実際に届いた製品を見ると、よく似た別物でした。 中華製品では結構こういうことが発生します。

外観と中身がかなり違うのです。 型番は同じなのにね ・・・ 日本製品なら型番を変えると思います。

幸いなことに機能的には同じで、ファームウェアも1号機と同じものが適用できます。

---

2号機と1号機の外観などを比較

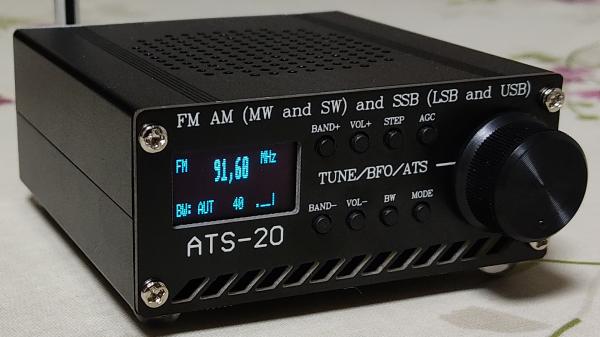

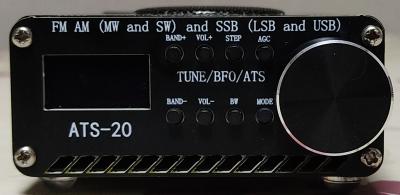

1. フロントパネル



   2号機	1号機
   ① ノブの形状と大きさが違います。2号機のほうがバランスが良いです。 ② 2号機のディスプレイの窓のほうが、やや大きいです。 ③ 四隅の丸み (R) が違います。2号機のほうが精悍に見えて良いです。 ④ 文字の大きさが微妙に違います。

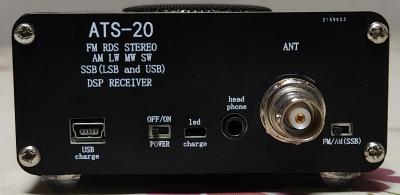

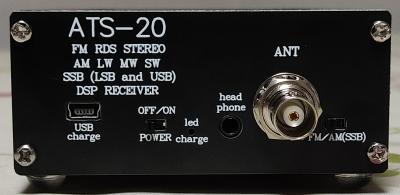

2. リアパネル



   2号機	1号機
   ① miniUSB コネクタの位置が違います。2号機のほうが高い位置にあります。 ② [led] の穴の形状が違います。2号機は丸穴ですが、1号機は四角穴です。 ③ 四隅の丸み (R) が違います。2号機のほうが精悍に見えて良いです。 ④ BNC コネクタのバヨネットロックピンの位置が90度違います。どちらでも問題はありませんが。 ⑤ 文字の大きさが微妙に違います。 ⑥ 充電状態を示す [led] の色が違います。2号機のほうがマトモです。 　 2号機は 赤(充電中)→青(充電完了)、1号機は 緑(充電中)→赤(充電完了)

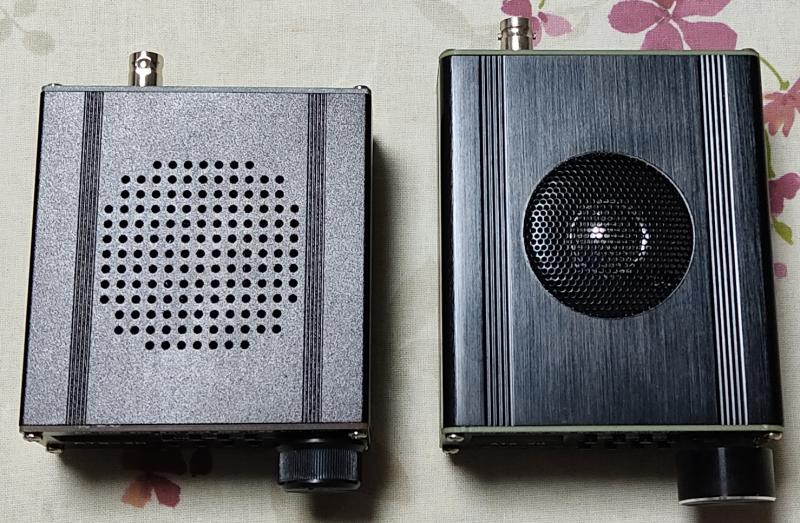

3. 天板方向



   左は2号機、右は1号機

   ① 決定的に違うのは奥行です。2号機は 91mm、1号機は 103mm と、2号機のほうがコンパクトです。 ② スピーカ穴の仕上げが違います。2号機のほうが良いです。 ③ ケースの表面が違います。2号機は梨地、1号機はヘヤライン仕上げです。2号機のほうが良いです。

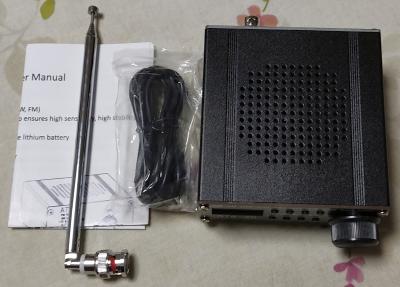

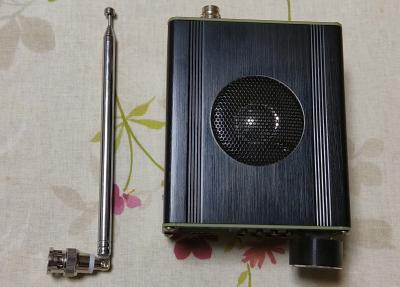

4. セット構成



   2号機	1号機
   ① 2号機は [本体] [ロッドアンテナ] [USB ケーブル] [User Manual] のセットです。 ② 1号機は [本体] [ロッドアンテナ] だけです。




---

使ってみました

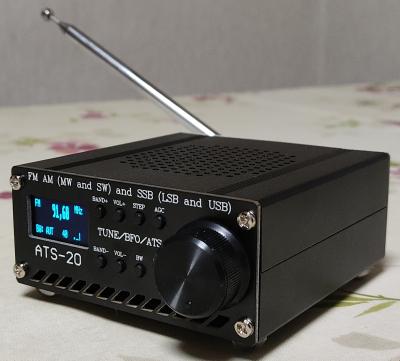

1. 1号機 よりコンパクトで、マニアックな外観をした BCL 受信機


   • 表示器はブルー OLED で、輝度やコントラストが高く見やすいです。


   • ボタンやノブは少なくシンプルです。


   • アンテナ端子は BNC で好感が持てます。


   • ステレオヘッドホンを使うと、FM はステレオで聴けます。


   • プリセットメモリ機能はありません。 オートスキャン機能はあります。


2. 1号機との互換性


   • 1号機で動作するファームウェアをそのまま適用したら良好に動作しました。


3. 電源


   • 充電式の Li-ion 3.7V/1000mAh バッテリが内蔵されています。


   • バッテリ持続時間は測っていませんが、結構持つと感じました。


   • 充電は miniUSB 端子から行います。 充電中は LED が赤色で光りますが、充電完了で青色になります。


4. ゴム足追加


   • 左の写真の [ 秋月電子通商八潮店 接着シール付き透明ゴムクッション (8個入) \100] を使いました。

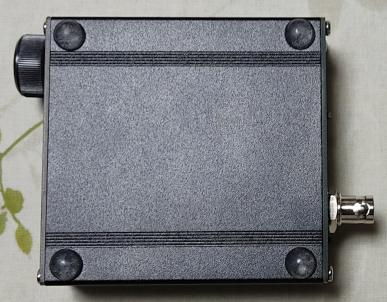

   • 右の写真のようにゴム足を取り付けました。 これで安定して設置できます。

     　


5. 操作方法


   • ファームウェアを V3.0.7d にアップデートしたので、添付された [User Manual] とは操作方法が変わってしまいました。


   • PU2CLR さんのページに User Manual があるので、これを参照ください。 一番下辺りです。


6. 感度と音質


   • 普通以上の感度があり、十分実用になります。 1号機と変わりません。


   • スピーカ開放穴が大きいので、音が良いです。 こもる感じがないです。 1号機より良いです。


     • スピーカが天板にあるので、どうかな～と思っていましたが、360度どこでも聴けるので、これもイイです。


     • フロントパネルの下側にある穴がバスレフポート的に作用して低音が豊かに聴こえます。



---

中身を覗く

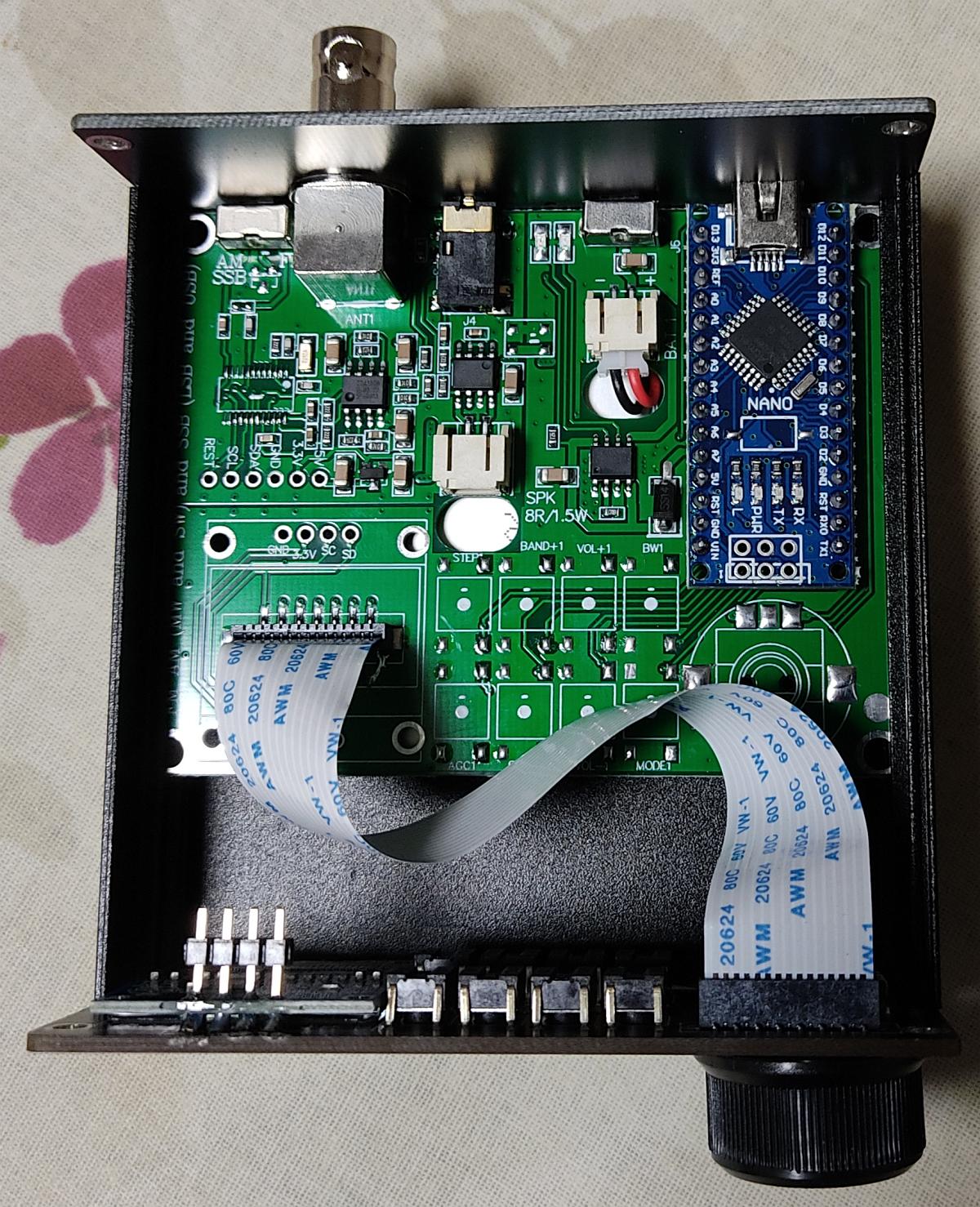

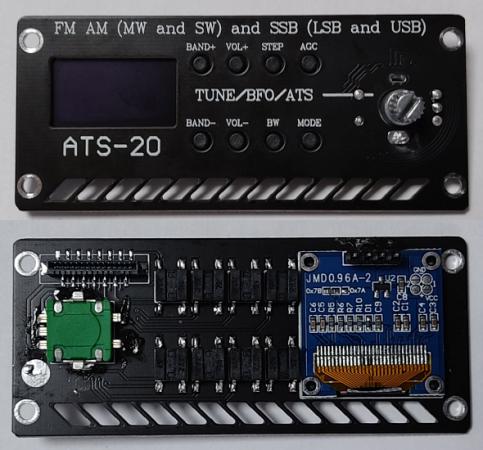

1. 左が [メイン基板] で、クリックすると大きな画像を表示します。 右が [フロントパネル基板] の表面と裏面です。

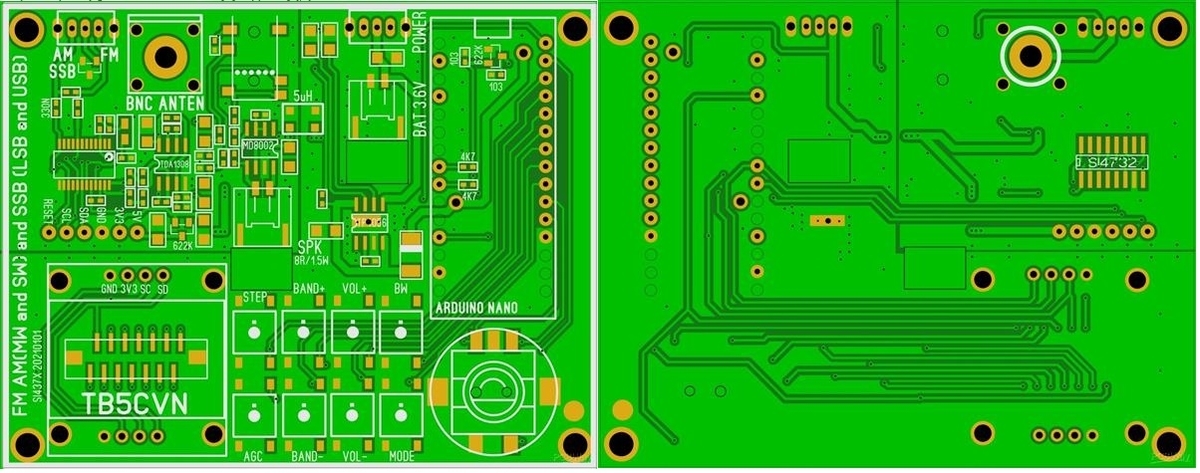

   • [メイン基板] のアートワーク (パターン) は、ほぼ これ だと思います。


     • [Arduino Nano] から [Si4732-A10] [OLED] への制御は I2C インタフェースです。


   • [フロントパネル基板] に搭載しているロータリエンコーダはスルーホール型です。 2号機のほうが出来が良いです。


     • 1号機 では表面実装型だったので、強く押すと基板から剥がれる恐れがあり、補強しました。


     • 2号機はスルーホール型なので、基板の両面からハンダで支えるので強度があって、補強は不要です。


     • 四隅のネジ穴はスルーホールとなっています。 2号機のほうが出来が良いです。


   　


2. [メイン基板] に使用している主な IC


   • PU2CLR さんのラジオは、①の Si4732-A10 と⑥の Arduino Nano で構成します。


     • ②④⑤は製品化するために新たに追加されていますが、ファームウェアには影響ありません。


     • 従って、本機は PU2CLR さんのファームウェアがそのまま動作するということになります。



     実装番号	IC	機能	備考
     ①	Si4732-A10	DSP radio	基板裏面に実装
     ②	TDA1308	ヘッドホンアンプ
     ③	XC6206	+3.3V レギュレータ	アナログ用電源
     ④	TC8002D	3W オーディオパワーアンプ	AB 級
     ⑤	TC4056A	Li-ion バッテリ充電制御
     ⑥	Arduino Nano	Arduino シリーズのマイコンボード
     ⑦	XC6206	+3.3V レギュレータ	デジタル用電源 Arduino Nano 基板の下に隠れている



   • Arduino Nano 基板は⑦のレギュレータ出力を [5V] 端子に入れて +3.3V 駆動します。


     • [5V] [3V3] 端子をパターンで接続しており、搭載している FT232RL が壊れないか心配です。 正しくは [3V3] の接続を外すべきです。

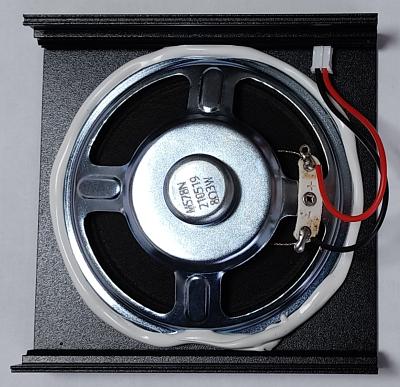

3. スピーカ


   • 口径は 1号機 の 50mm より大きな 70mm を搭載しています。


   • マグネットは小さいですが、そこそこの音が出ます。 1号機より良いです。


   • スピーカはシリコンゴム接着剤で固定しており、交換は容易です。


4. バッテリの容量は1号機の3倍！


   • 1号機 には 3.7V/350mAh の Li-ion バッテリが搭載されていました。


   • 2号機には3倍の容量がある 3.7V/1000mAh が搭載されています。


   • 当たり前ですが、バッテリ駆動時間が1号機の3倍に延びています。


5. ヘッドホン端子


   • 1号機 はヘッドホン端子の GND にパターンミスがあって、FM イヤアンテナが動作しませんでした。


   • 2号機にはパターンミスはなく、FM イヤアンテナが動作します。


   • 1号機 にあったヘッドホン端子への L/R 逆接続は2号機でも健在です。 L/R が反対に聴こえてしまうが、気付く人はほとんどいないかも。



---

総評

1. バッテリ内蔵で、BCL として使うだけではなく、ちょこっと FM 放送を聴くににも優秀なラジオです。


2. 1号機よりバッテリ寿命が長く、デザインや質感が良く、音が良く、ほんの少し安く、 2号機の圧勝！！！


3. 製品的には、2号機をコストダウンしたのが1号機と思います。 すなわち、 1号機のほうが新しいモデル


   • (1号機は) コストダウンした時にあちこち失敗してしまっている。 次期製品では改善されるかも。


4. [2号機をリファレンス機] [1号機をお遊び機] にします。 2号機到着前は、この逆を考えていました。



---

仕様など

1. ドキュメント


   • ATS-20 User Manual ・・・ 購入時のファームウェアバージョン V1.1.5 での説明書


   • PU2CLR さんの User Manual ・・・ ファームウェアバージョン V3.0.7d 用 このページ一番下辺りです。


   • Arduino Nano 回路図


   • [メイン基板] のアートワーク (パターン) ・・・ ほぼ同じであるが、保証はしない


   • ATS-20 1号機の回路図 ・・・ メイン基板 、フロントパネル基板 1号機の回路図なので参考


2. ATS-20 を初期化する方法


   • ノブを押しながら電源 ON すると全ての設定を初期化する。 (Arduino Nano に内蔵された EEPROM を初期化)


3. 仕様


   • 受信周波数はファームウェア V3.0.7d を適用時に筆者がカスタマイズしています。


   • 周波数ステップの 赤数字 はデフォールトを示します。



   項目	内容
   受信周波数	バンド	表示	周波数範囲	周波数ステップ	備考
   	FM1	FM	76.0～95.0MHz	0.1MHz	FM for Japan
   	FM2		88.0～108.0MHz		FM for USA
   	MW1	AM	531～1,710kHz	1/5/9/10/50/100kHz	MW for Japan
   	MW2		520～1,720kHz	1/5/9/10/50/100kHz	MW for USA
   	LW	LW	150～510kHz	1/5/9/10/50/100kHz
   	SW1	AM	2,300～2,495kHz	1/5/9/10/50/100kHz	120 meters
   	SW2		3,200～3,400kHz		90 meters
   	SW3		3,900～4,000kHz		75 meters
   	SW4		4,750～5,060kHz		60 meters
   	SW5		5,730～6,295kHz		49 meters
   	SW6		7,100～7,600kHz		41 meters
   	SW7		9,250～9,900kHz		31 meters
   	SW8		11,600～12,100kHz		25 meters
   	SW9		13,570～1,3870kHz		22 meters
   	SW10		15,030～15,800kHz		19 meters
   	SW11		17,480～17,900kHz		16 meters
   	SW12		18,900～19020kHz		15 meters
   	SW13		21,450～21,750kHz		13 mters
   	SW14		25,670～26,100kHz		11 mters
   	SW15		26,100～28,000kHz		CB band
   	SW16		1,700～30,000kHz	1/5/9/10/50/100kHz	BCL バンド (SW1～15) の周波数抜けを補完
   アンテナ端子	BNC (FM はイヤホンアンテナもサポート)
   表示器	OLED 表示器 (有機パネル)
   オーディオ出力	1W
   スピーカ	直径70mm 8Ω 3W 丸形×1個
   出力端子	ステレオミニジャック 3.5mm
   充電端子	miniUSB (DC5V)
   内蔵バッテリ	Li-ion 3.7V/10000mAH
   最大外形寸法	88(W)×38(H)×91(D)mm (ケースサイズ、ノブおよびコネクタ含まず)
   質量	213g (実測)




---
