TOSHIBA 11H-540F

TOSHIBA 11H-540F をゲット！

2026年7月4日、静岡県浜松市の T さんより TOSHIBA 11H-540F を研究用に寄贈いただきました。

2026年時点で58年物ビンテージ！ ・・・ 1968年発売のトランジスタ式 FM/AM ホームラジオです。

到着時は故障してラジオ受信できませんでしたが、見事！ 復活しました。

この写真はウォームホワイト色 LED で照明を LED 化した後です。

---

程度＆動作チェック

1. 寄贈者のコメント


   • 動作していましたが、16～7年前に突然音が出なくなり、我が家の AM 電波状況の悪さも相まって放置していました。


2. 外観のチェック


   • 半世紀を過ぎたビンテージホームラジオで、汚れやスレもあり 昭和レトロ の風格です。 むしろ、このクタビレ感が心地良いです。


   • 製造マーキングシールが見当たらず、[製造シリアル番号] [製造年] は不明です。


   • 木製キャビネットで暖か味があります。 致命的な損傷はなく、十分実用レベルです。


     • 木製キャビネットの表面からオイル成分が抜けて、やや乾燥気味の感じがします。

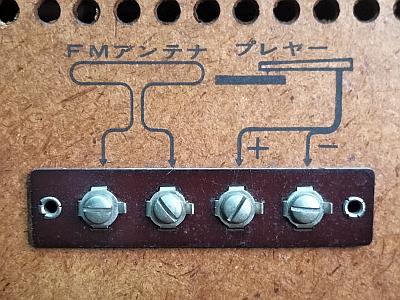

   • 裏面の端子はマイナスネジ留めでレトロです。 [FM アンテナ端子] [PH 端子] があります。


     • [PH 端子] とはレコードプレーヤを接続して使う端子です。 要は AUX で、本機をアクティブスピーカとして使えます。


3. 電源 ON してチェック


   • 電源は正常に入りました。 周波数ダイヤルに照明があり、ランプ切れはありません。


   • ダイヤル照明が点灯してわかったのですが、透明板の内側にスス状のゴミが見えます。


   • 受信操作してみましたが、FM/AM とも受信しません。 [VOLUME] ノブを回すと大きなバリッバリッと雑音が出るだけです。


   • 修理を進めないと、これ以上の状態はわかりません。



---

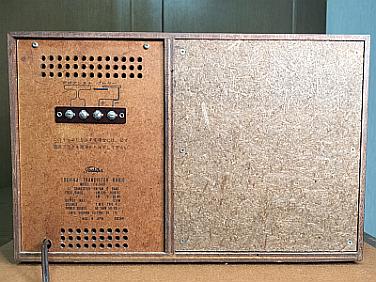

裏板を外してみました

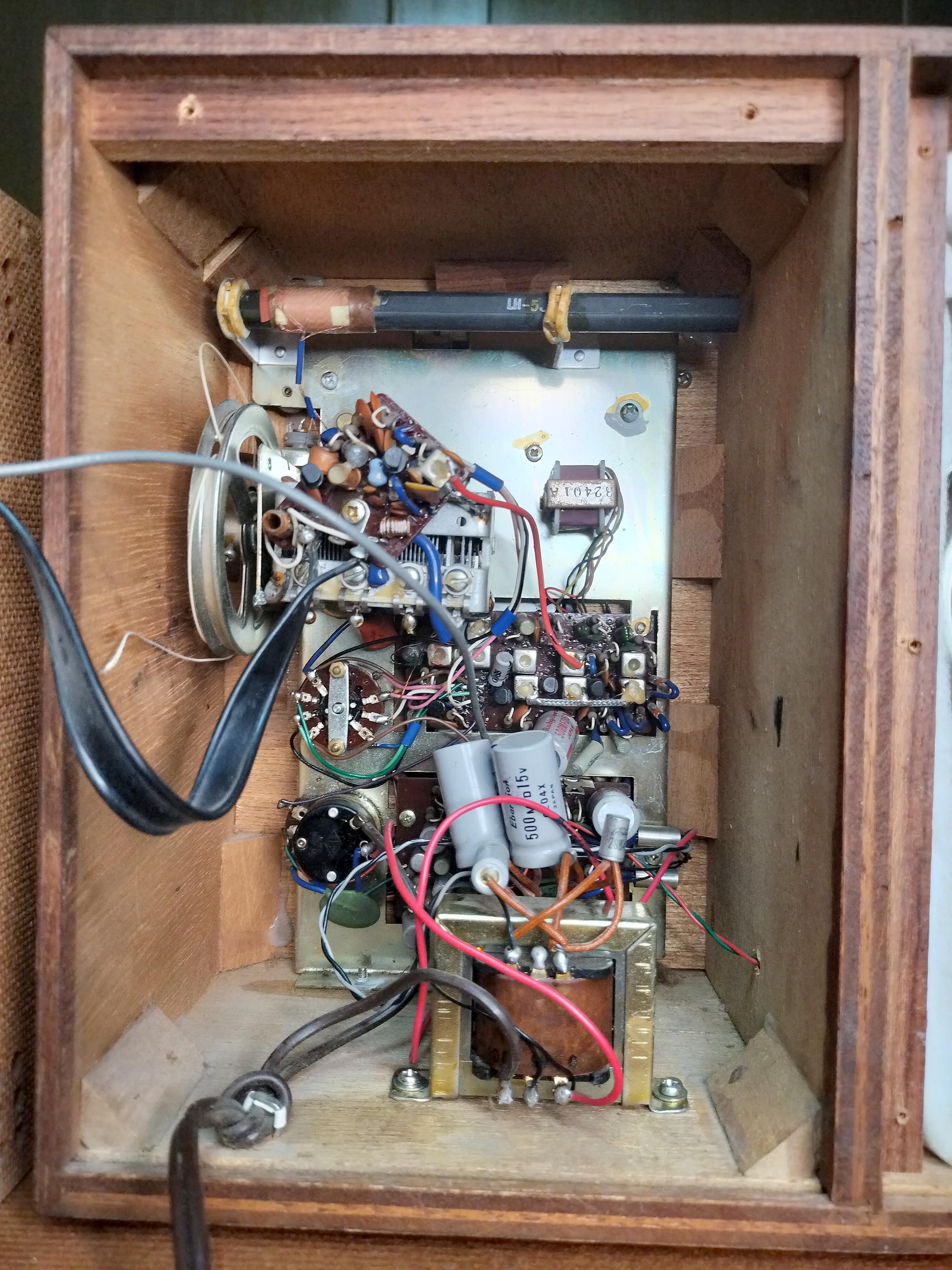

1. 一番左の写真のように、裏板は2枚あります

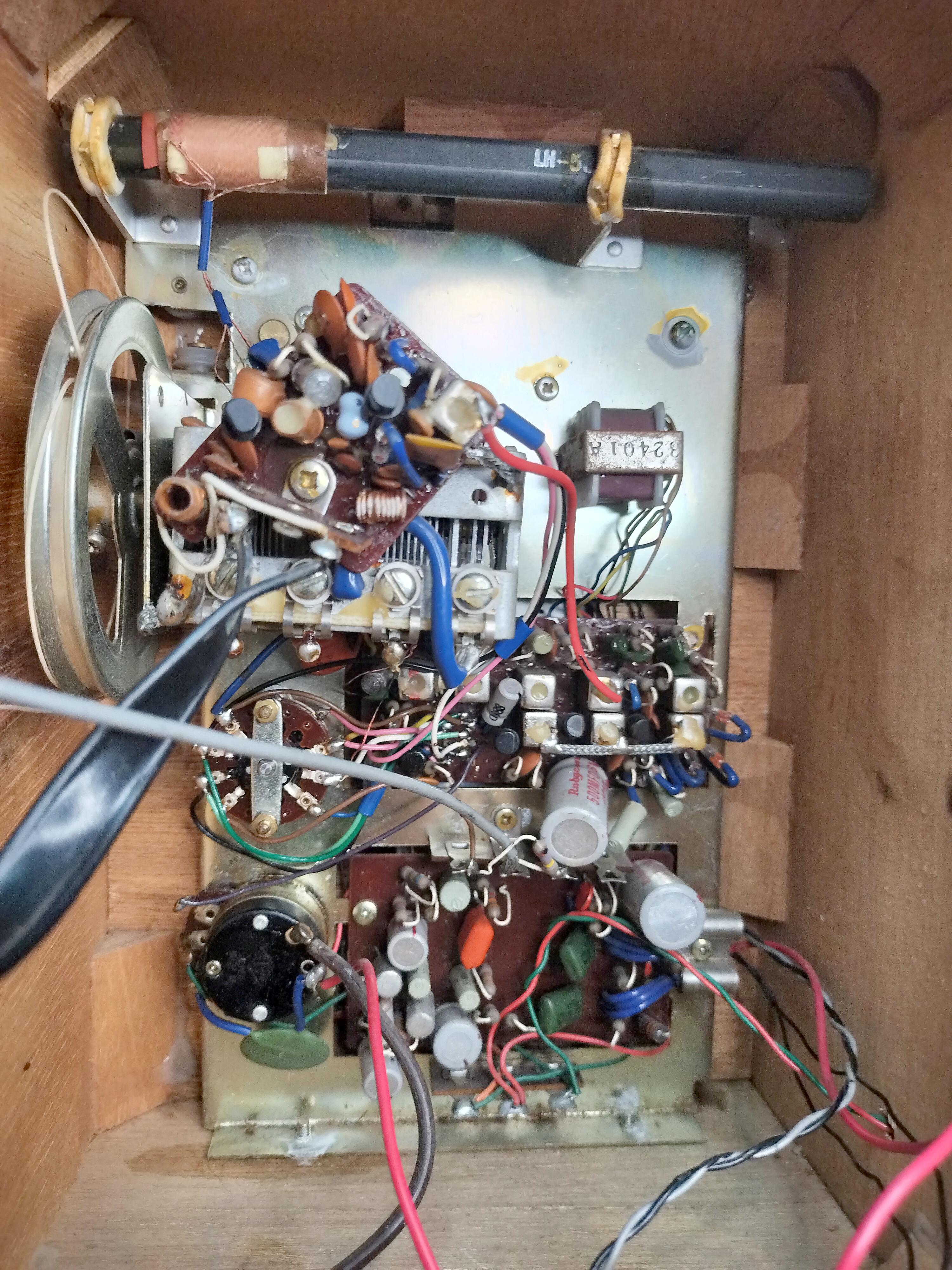

   • 左側の裏板を外すとスピーカを除くラジオ部分があります 画像をクリックすると大きな画像を表示できます。

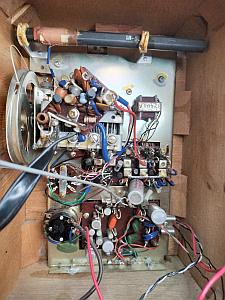

     • 大きくは [FM フロントエンド] [IF 基板] [AF 基板] [電源回路付き電源トランス] [バーアンテナ] で構成します。


     • [FM フロントエンド] はバリコンの上に乗っている小さな基板と一体になって構成します。


     • バリコンのすぐ下にあるのが [IF 基板] で、更にその下にあるのが [AF 基板] です。


     • AM バーアンテナの長さは 140mm もあって長いです。

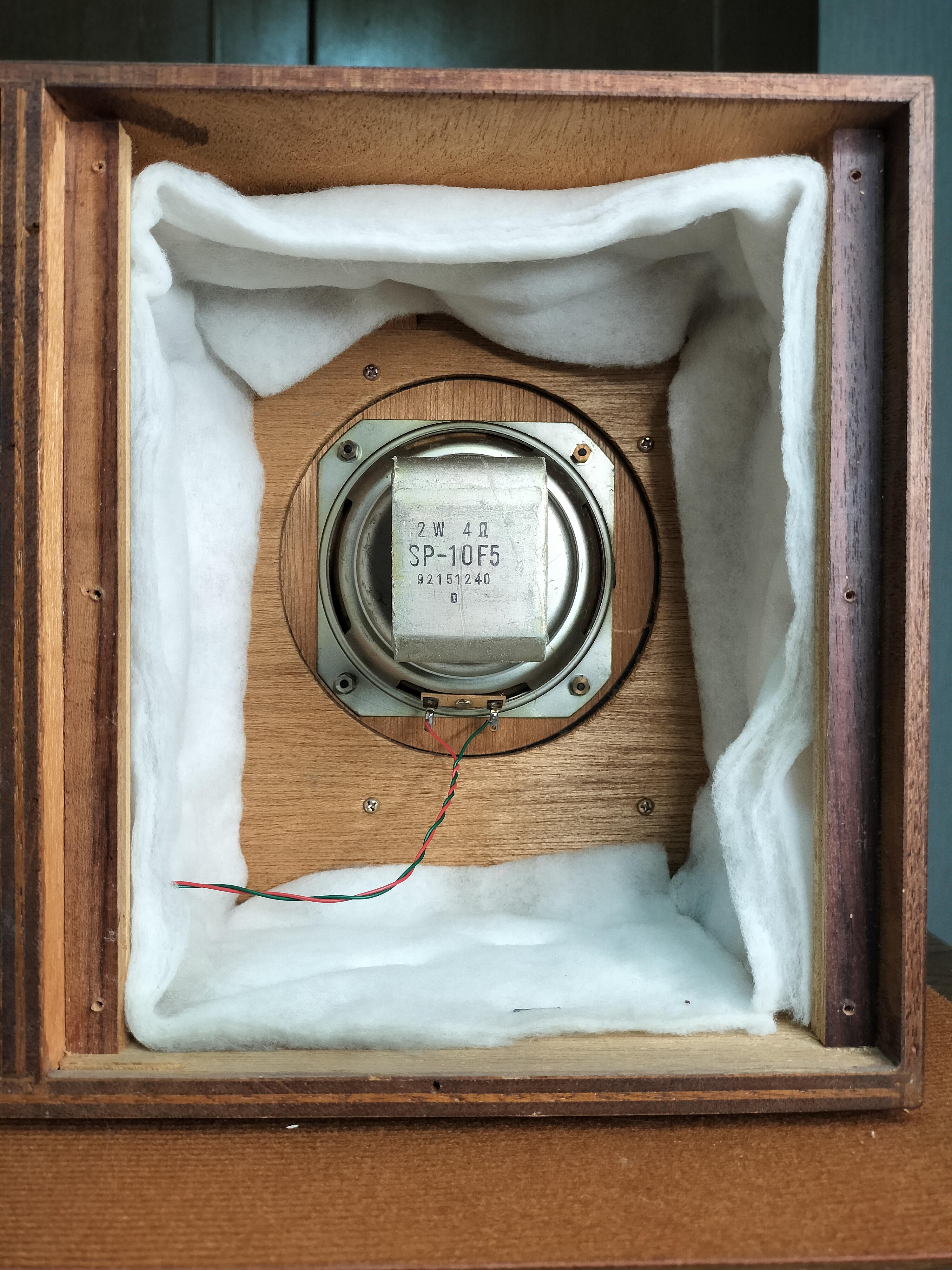

   • 右側の裏板を外すとスピーカがあります 画像をクリックすると大きな画像を表示できます。


     • スピーカには [SP-10F5] [2W 4Ω] と書いています。 スピーカ直径は 10cm ということと思います。


     　　


2. 電源回路付き電源トランス

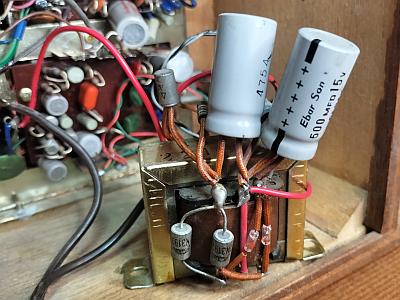

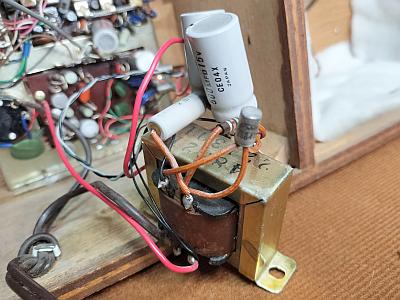

   • 下の写真は [電源回路付き電源トランス] です。


   • 電源トランスに巻線と接続されていない端子が5個あって、これを利用して空中配線で電源回路を形成しています。

     　

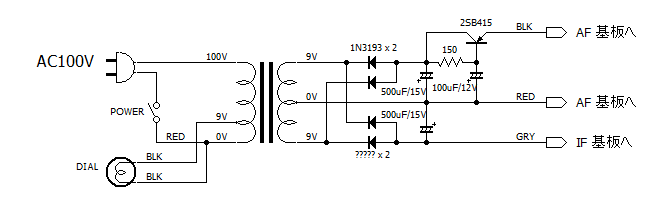

   • 電源回路は以下の通りです。 照明ランプを除くと、ここから [黒線] [赤線] [灰線] で電源供給します。




   • [電源回路付き電源トランス] の1次側の [0V] から出ている赤線は、左の写真の [VOLUME] の黄〇で囲んだ端子に接続します。


   • [スピーカ] からの線は、左の写真の [3P ラグ板] の黄□で囲んだ端子に接続します。 (3P のうちの右から2個)

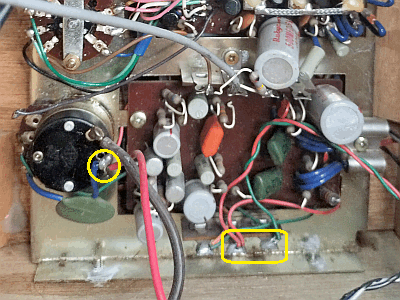

   • 右の写真は [電源回路付き電源トランス] を避けて [AF 基板] が見えるよう撮影したものです。 画像をクリックすると大きな画像を表示できます。

     　


   • [電源回路付き電源トランス] 出ている [黒線] [赤線] [灰線] の接続先 下の画像をクリックすると大きな画像を表示できます。

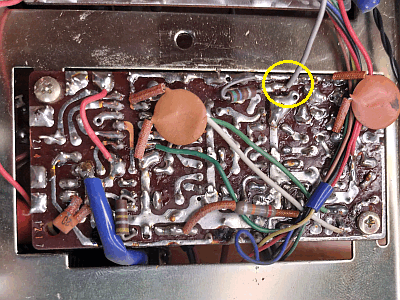

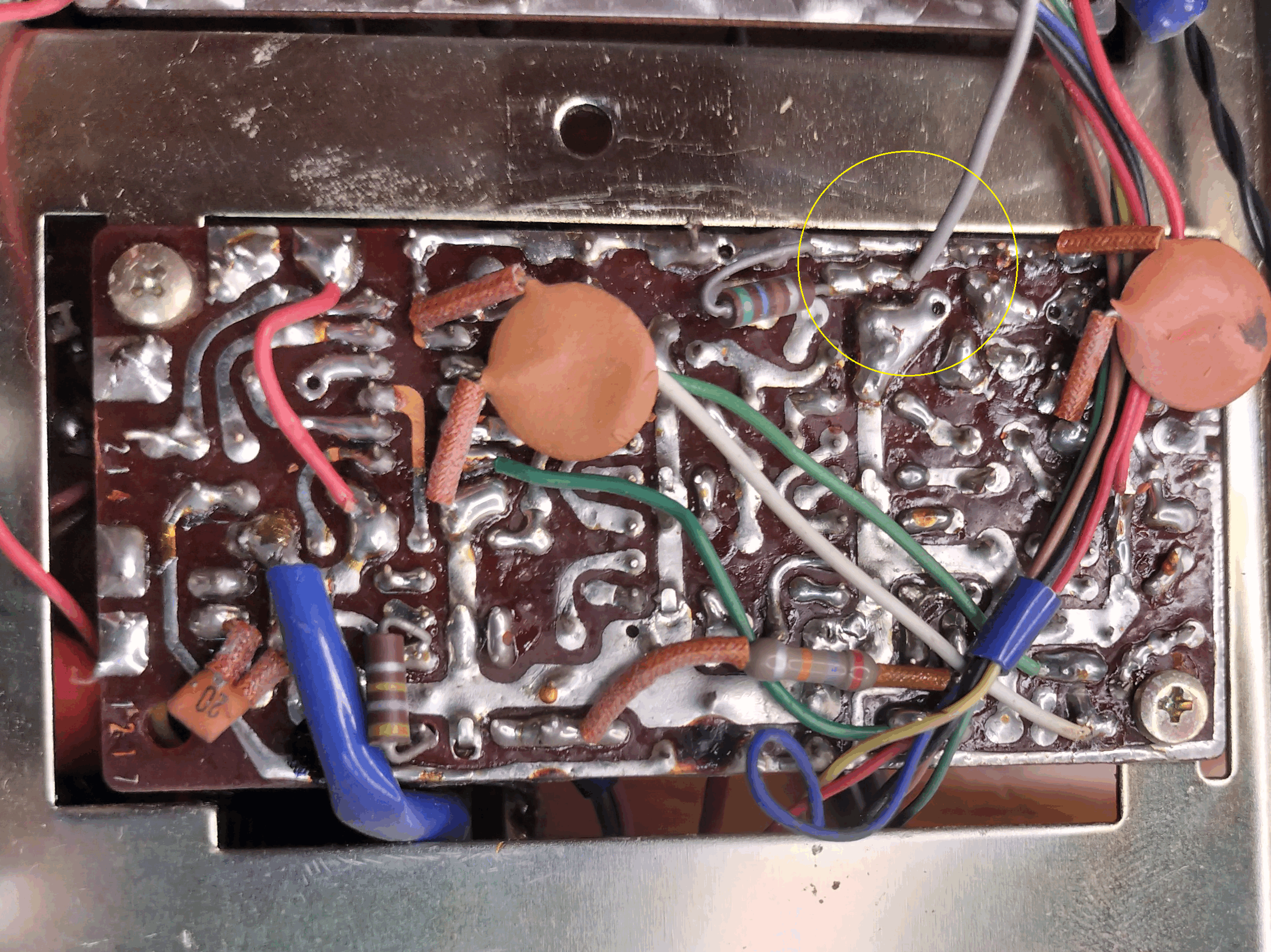

     • [灰線] は、左の写真の [IF 基板] の黄〇で囲んだ部分に接続します。

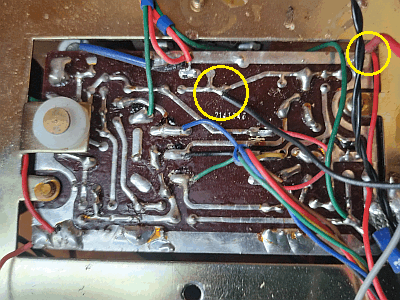

     • [黒線] は、右の写真の [AF 基板] の大きな黄〇で囲んだ部分に接続します。

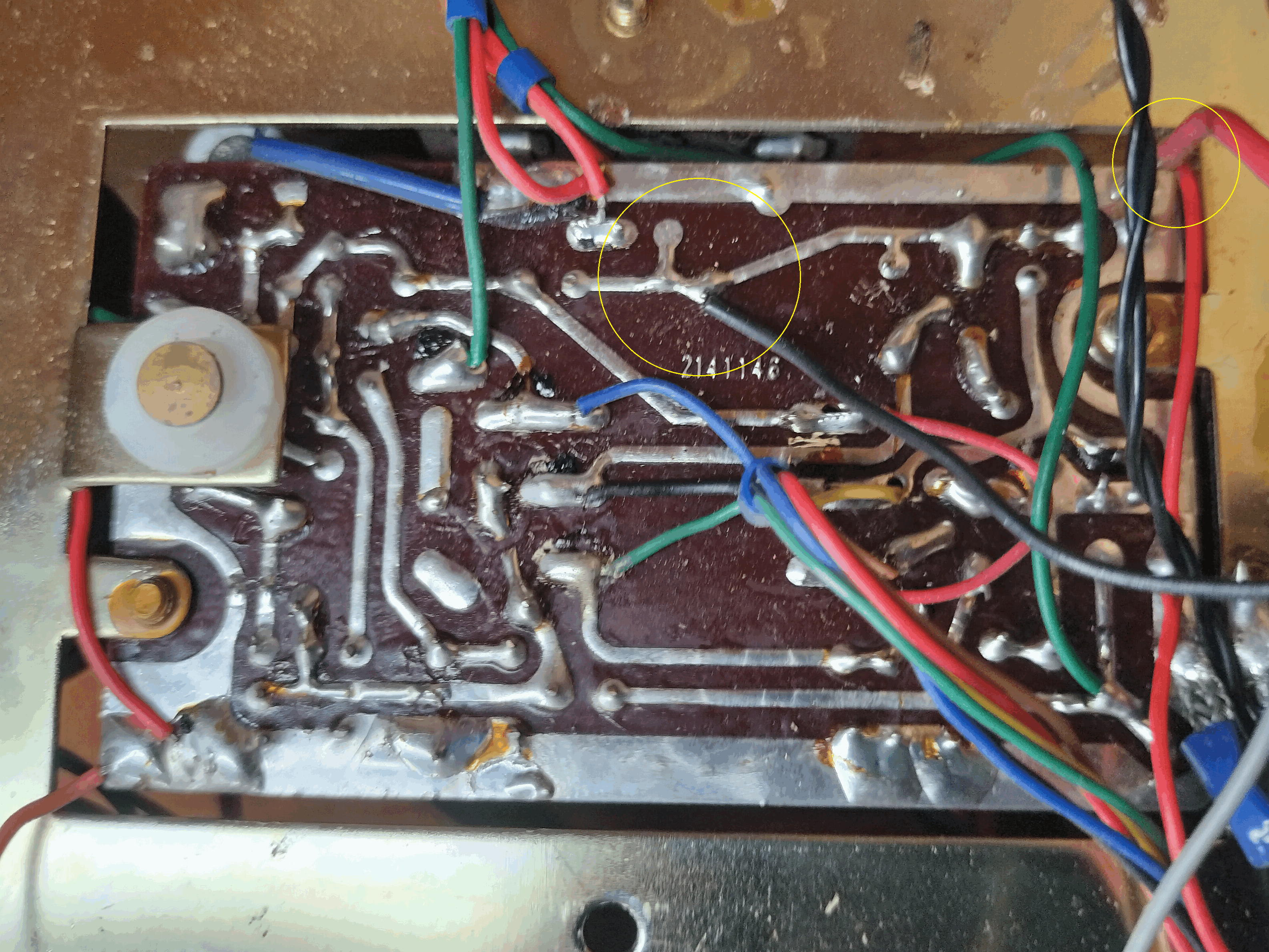

     • [赤線] は、右の写真の [AF 基板] の小さな黄〇で囲んだ部分に接続します。 電源トランスの1次側につながっている [赤線] とは違うので、注意！


     　



---

リペア (その1)：FM/AM とも受信できない

1. 調査と原因


   • 本機の回路図がないので、修理は大変だと思っていました。


   • [SELECTOR] スイッチを何回もカチカチ動かしていたら、一瞬、受信できることがありました。


   • どうやら [SELECTOR] ロータリスイッチの接触不良のようです。 おそらく、これが原因です。


2. 修理


   • [SELECTOR] ロータリスイッチの接点に エレクトロニッククリーナ を噴射してから何度も回して、汚れやサビを除去しました。


   • 次に、 接点復活スプレー を噴射してから何度も回して、接触不良回復しました。


3. 修理後の動作チェック


   • 見事！ FM/AM とも受信できるようになりました。 音の出るラジオはイイのぅ～！


   • これで危篤状態から脱出できました。 本来の動作チェックができます。


   • [VOLUME] [TONE] ノブを回すとガリ音が出ます。 修理前の大きなバリッバリッ雑音から普通のガリ音になりましたが。


   • FM で +3MHz 程度の大きな周波数ズレがあります。 80MHz の放送が周波数ダイヤルで 83MHz くらいで受信します。


   • AM は正常で周波数ズレもほぼありません。 良好です。



---

リペア (その2)：[VOLUME] [TONE] ノブを回すとガリ音が出る

1. 修理


   • [VOLUME] [TONE] ボリュームの摺動子に エレクトロニッククリーナ を噴射してから何度も回して、汚れを除去しました。


   • 次に、 接点復活スプレー を噴射してから何度も回して、接触不良回復しました。


2. 修理後の動作チェック


   • [VOLUME] ノブを回してもガリ音が出ないことを確認しました。


   • [TONE] ノブを回してもガリ音が出ず、音質がシームレスに変化することを確認しました。



---

リペア (その3)：FM で +3MHz 程度の大きな周波数ズレがある

1. 原因


   • 経年変化で OSC 同調のトラッキング調整がズレているのです。 これが原因です。


2. 修理


   • FM フロントエンドにある [OSC コイル] [OSC トリマコンデンサ] による OSC トラッキング再調整で直りました。


   • 同時に [RF コイル] [RF トリマコンデンサ] による RF トラッキング再調整も行いました。


3. 修理後の動作チェック


   • 放送局の周波数と指針が示す周波数がほぼ合うことを確認しました。


   • ラジオなのでチューナほど正確ではありません。 ±0.5MHz 程度の誤差は精度の範囲です。


   • 本機はワイド FM 非対応ですが、90.5MHz の TBS ラジオだけ受信できるようになりました。



---

リペア (その4)：電源回路の電解コンデンサを交換

1. 概要


   • 本機は半世紀物ビンテージ品なので、電源部の電解コンデンサを交換します。


   • 他に目視で劣化が見られる電解コンデンサがあれば一緒に交換します。


2. 交換


   • 以下は部品交換リストです。



     基板	交換前	交換後	員数	備考
     電源回路付き電源トランス	500uF/15V	1000uF/25V (105℃)	2	容量アップ、高耐圧化、高耐熱化
     	100uF/12V	100uF/25V (105℃)	1	高耐圧化、高耐熱化
     IF 基板	500uF/6V	470uF/16V (105℃)	2	やや膨張が見られたので交換 高耐圧化、高耐熱化

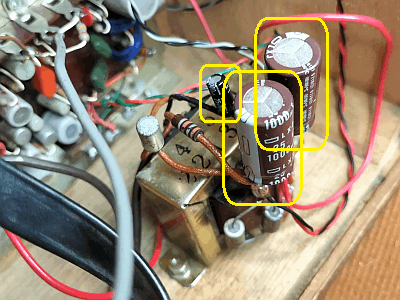

   • 左の写真は交換後の [電源回路付き電源トランス] で、黄□で囲んだ電解コンデンサです。 <

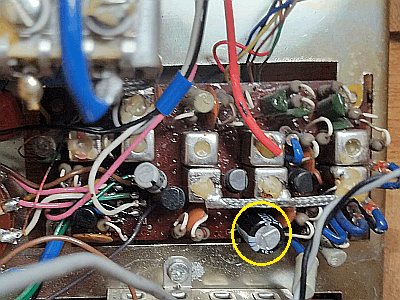

   • 右の写真は交換後の [IF 基板] で、黄□で囲んだ電解コンデンサです。 <

     　


3. 交換後の動作チェック


   • 電源 ON でき、ラジオ受信が良好であることを確認しました。



---

リペア (その5)：照明の LED 化

1. 概要


   • 本機は製造から58年経っており、照明用の白熱電球はいつ切れてもおかしくないです。


   • 白熱電球は既に日本では製造されておらず、この際、LED 化しましょう。


2. リプレースに使う LED


   • 右の写真の定格 12V のウォームホワイト色 (電球色) テープ LED を使います。


   • 1m あたり高輝度 LED 240個の凄まじい製品です。


   • 単位ごとに切り取って使用できます。 1単位は LED 3個に相当します。


   • このテープ LED を2単位使います。


3. LED 化の回路

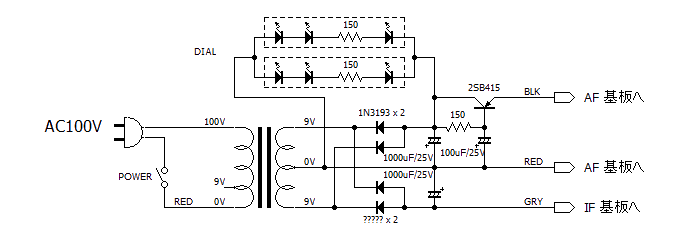

   • LED 化の回路は以下です。 「リペア (その4)」で実施した電解コンデンサ交換を反映しています。


     • 電解コンデンサの容量を増量したのは LED 化のためでもありました。


   • LED は DC 駆動する必要があるので、[電源回路付き電源トランス] の DC 電圧を流用します。


     • LED 駆動電圧は 9.5V になりました。 定格 12V のテープ LED ですが、この電圧で駆動すると明るさがちょうどよかったです。





4. LED 実装の様子


   • 下の左の写真は周波数ダイヤル窓の後側です。 下側に透明プラスチック板が見えます。


   • 白熱電球は暗いので、透明プラスチック板の上側に近い位置に取り付けられていました。

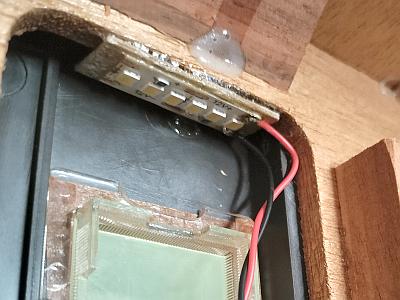

   • 2単位のテープ LED は透明プラスチック板のはるか上にある木枠に取り付けました。


     • 2単位にカットしたテープ LED を台紙に貼り、その台紙を木枠に貼っています。


     • 従来と比べて、ラジオユニット取り出しが簡単になり、メンテンス性が向上しました。


   • LED 6個で明るく遠方から照射することで、明るさムラのない照明になります。

     　


5. LED 化完成

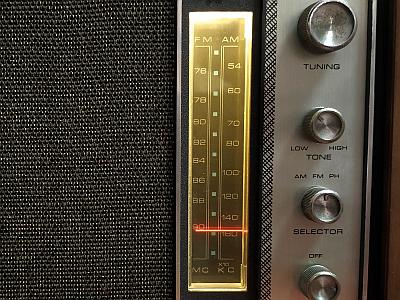

   • 上の右の写真のような綺麗な表示になりましたが、透明プラスチック板が経年劣化しているので、少し曇りがちの表示です。


   • これをクリアにしたい場合は、透明プラスチック板を透明アクリル板にリプレースするとよいです。



---

リペア (その6)：チューニング機構の糸が切れた

1. 概要


   • 気が付いたら、いつの間にか糸掛けチューニング機構の糸が切れていました。


   • いつ切れたのか、なぜ切れたのか、明確な原因が不明ですが、糸そのものが弱くなっていたような気がします。


2. [11H-540F] の糸掛け方法の調査


   • 糸掛けは機種によって全然違うので、この調査結果は [11H-54F] のみにしか適用できません。


   • 糸は切れてしまいましたが、糸掛け状態はまだ記録できる状態でした。

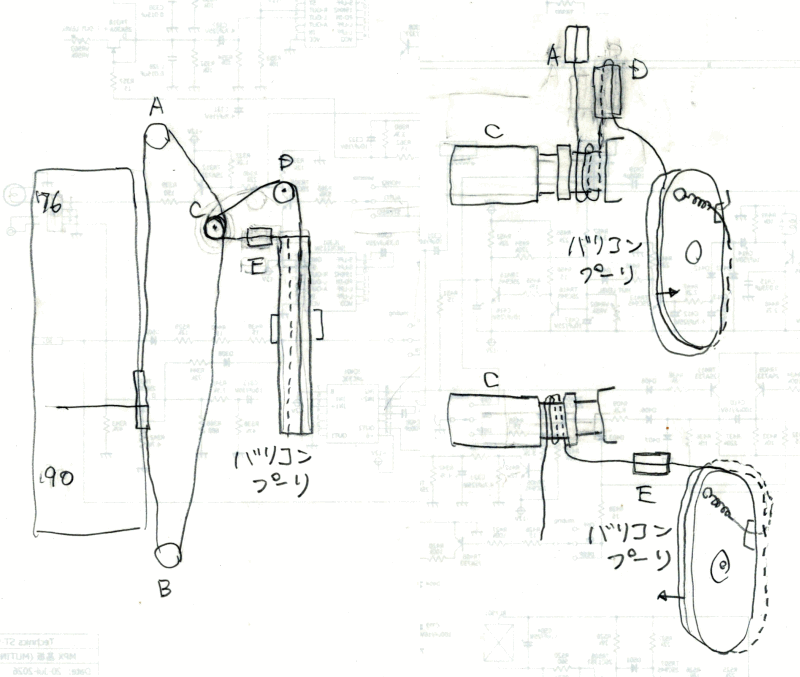

   • 切れた糸を除去する前に調査したのが以下のフリーハンドの絵です。 消しゴムで消し消し作成したので、趣のある芸術絵画になりました。


     • [A] [B] [D] [E] は白い小さいプーリです。 [C] は TUNING ノブ軸で、ダブル糸掛けになっていました。


       • 私にとしては、ダブル掛けを見るのは初めてでした。


     • 縦になっている長方形板は [周波数目盛板] で、76MC が上、90MC が下です。


     • [周波数目盛板] にある90度倒れた T 型のパーツは [指針] です。


   • 要は、[TUNING ノブ軸には2回巻] [バリコンプーリには1回巻] と、糸掛けのセオリ通りです。




3. 修理


   • 張り替える糸は右の写真の [TRUSCO 坪糸 #13 0.6mm 35m巻 TMI-2007] を使いました。


     • 要求される「強い」「伸びない」「適度な摩擦」に合致します。


   • 既存の糸は約 105cm のループだったので、この糸を 120cm 切り出して作業しました。


   • 調査したルート通りに糸を掛けます。


     1. バリコンプーリにあるスプリングの所で結んでループにします。


     2. スプリングテンションがしっかり掛かるようにします。


     3. 糸に指針を取り付け、[周波数目盛板] を指針が適切に動くようにします。


     4. 最後に、[バリコンプーリでの結び目] [指針と糸の取り付け部] に G17 ボンドを少量塗布します。

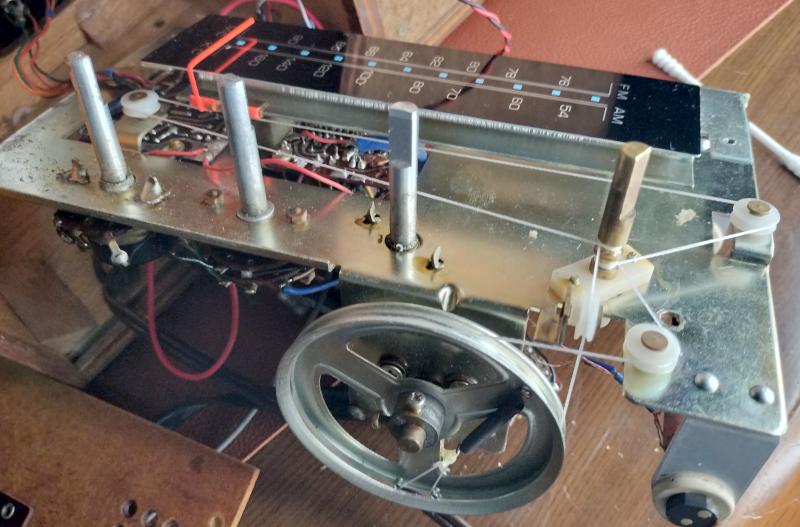

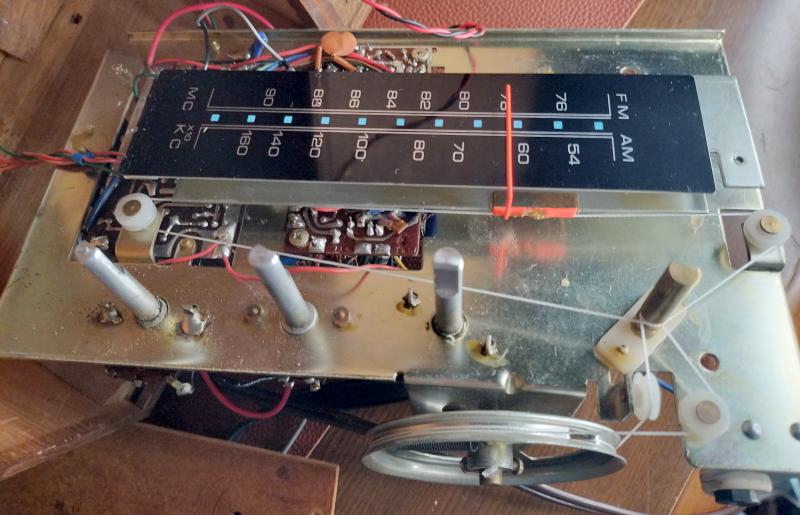

   • 下の2枚の写真は糸掛け作業終了後です。 このようになれば成功です。






4. 修理後の動作チェック


   • [TUNING] ノブがスムーズに回って指針もスムーズに動くことを確認しました。


   • 到着時は、[TUNING] ノブも指針も動きがもっと重かったので、この意味でも糸掛け修理成功です。



---

リペア (その7)：その他

1. 周波数ダイヤルの透明板の内側にスス状のゴミが見える


   • 照明を LED 化する際に、周波数ダイヤルの内外を清掃して綺麗になりました。


2. 各ノブトップが硬くなっていて取り外しに苦労する


   • ボリュームやスイッチとの軸とノブトップは D 型です。 ここの摩擦が大きくなって外れにくいのです。


   • ノブトップの D 型溝に少量のリチウムグリスを塗布したら、普通に外せるようになりました。


3. 木製キャビネットの表面がやや乾燥気味


   • プロ用のクリーナ剤の リンレイ NEW プロインパクト中性 を使って木製キャビネットの汚れを落としました。


   • ややハゲた箇所は ニッペ純ペイントマーカ F-66 (ブラウン) を使って補修塗りしました。


   • 仕上げに リンレイ 家具ワックス で保護・ツヤ出ししました。 これ、油成分が入っているのでかなり効果あります。


   • 木に潤いが戻り輝きも出て、かなりマシになりました。 新品同様とはいかないのですが。



---

使ってみました

1. 修理＆再調整が終わって


   • 故障の原因は [SELECTOR] ロータリスイッチの接触不良が主でした。


     • 2つあるボリュームの摺動子も接触不良になっていました。


     • トランジスタやコイルの部品の故障ではなかったので、割と楽勝でした。


   • 本機にはゲルマニウムのトランジスタやダイオードを使っています。


     • 現在主流のシリコン半導体と違って暖かい音が出るような気がするのです。 錯覚かもしれませんが・・・


2. デザイン

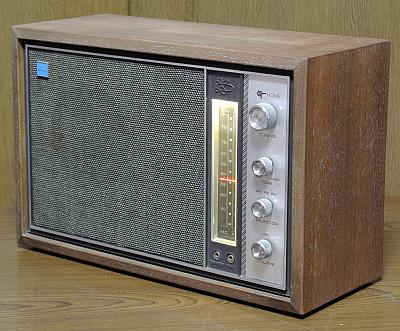

   • これぞ真のホームラジオ！ 大きいです。


   • レトロな懐かしい感じがする木製ラジオです。 イイです。


   • 真空管式ラジオのような趣があります。


     • 真空管シャーシをトランジスタシャーシに入れ換えたような。


     • ドッシリと鎮座するラジオです。 まさにホ－ムラジオ。


   • FM の周波数単位は [MC]、AM の周波数単位は [KC] でレトロです。


     • [C] とはサイクルのことで、周波数の単位でした。


     • 日本では1972年に周波数の単位を [C]→[Hz] に変更されたのです。


   • [TUNING] ノブを時計回りに回すと指針が上に動きますが、受信周波数は低くなります。


     • 周波数目盛板の上側は低い周波数・下側は高い周波数となっているのです。


     • 最近のラジオと周波数目盛の上下が逆ですね。


   • 木製ケースの質が良いです。


     • ツキ板 (化粧板) の厚みが分厚い作りです。 本物の一枚板のように見えます。 家具の作りです。


     • 最近の製品の木製ケースは、ツキ板が極限と思えるほど薄いのです。 しばらくすると剥がれるなど、安物作りです。


   • 電源は AC100V だけですが、電池不要なのでお手軽です。


3. アンテナ


   • FM は外部アンテナ (300Ω)、AM は内蔵バーアンテナで受信します。


   • 75Ωの FM アンテナをつなぐ場合は、[FM アンテナ] のどちらか一方と [プレヤー] の－端子 (GND) につなぐとよいです。


   • それにしても背面の端子は古臭いです。 超レトロです。


4. 操作


   • 操作するノブは4つだけです。 取扱説明書は不要でしょうが一応。


   • [TUNING] ノブで放送局を選局します。


   • [TONE] ノブで高音の量を好みに調節できます。


   • [SELECTOR] ノブで [AM] [FM] [PH] を切り換えます。


     • [PH] とは外部入力です。 背面にある [プレヤー] につないだレコードプレーヤなどを再生できます。


     • 要は AUX で、本機をアクティブスピーカとして使えます。


   • [VOLUME] ノブで音量調節します。 電源スイッチ兼用です。


   • 周波数ダイヤルの下にある2つの 3.5mm ミニジャック


     • [EARPHONE] ： イヤホン端子です。 [TAPE] ： テープレコーダ端子です。


5. 感度と音質


   • FM/AM 共、感度は良いです。


     • FM は、フロントエンドが (ラジオとしては普通の) 2連バリコン式なので、70dB 以上の強い電波を入れると混信します。


       • この場合は、本格的なアンテナ入力をやめて、ワイヤアンテナにするとよいです。


       • または、アンテナ入力に 20dB 程度のアッテネータを入れることでも改善します。


     • ワイド FM 非対応ですが、90.5MHz の TBS ラジオだけ受信できました。


     • AM は、ローカル局が問題なく受信できました。


   • 音は低域に迫力があって素晴らしく良いです。 最近のラジオよりかなり良い音です。


     • FM は高音も低音もよく出ます。 素晴らしい！！！


     • 最近のラジオで AM を聴くと音がスカスカですが、本機では十分楽しめる音で聴けます。


     • [TONE] ノブが最大位置では高音が出過ぎなので、11時くらいの位置がよいです。


   • 最近のラジオより、音の良さでは圧勝します。 豊富で素直な低音で迫力あります。


     • やはりスピーカボックスが大きいからです。 ラジオ放送を楽しむ人のためのホームラジオと評価します！


     • この半世紀、ラジオは何も進化していないように感じます。 むしろ、音質に関しては退化かもしれない。


   • 総合評価して、 音に惚れる素晴らしいラジオ！！！



---

仕様など

1. 参考記事


   • 東芝レビュー 第23巻 3号 昭和43年 (1968)


   • Toshiba 11H-540F Tabletop Transistor Radio Overhaul


   • 東芝 トランジスタラジオを復活せよ


2. 仕様





   項目	内容
   寸法	360(W)×235(H)×150(D)mm (実測、突起部を除く)
   重さ	3.4kg (実測)
   発売年	1968年
   定価	(不明)




---
