TOSHIBA TY-CDB5 をゲット！

2025年2月3日(立春)、1月31日にオープンしたばかりの ハードオフ 草加店でご祝儀代わりに防水 CD ラジオ TOSHIBA TY-CCDB5 のジャンク品を購入しました。 税込1,650円でした。 2009年12月発売で、オープン価格ですが発売当初の実売価格は8千円程度でした。

プライスカードには「ラジオは受信できたが CD は再生できなかった」と書かれていました。

超綺麗な外観 と 防水仕様 に感激したのでゲット！

いつおこるかわからない災害に備えての購入です。 防水に心を打たれました。

---

状態チェック

1. 外観


   • 2014年製造品で、製造シルアル番号は [141001985WO] です。 新品と間違うような超綺麗な逸品です。


     • キズやスレや日焼けは全くなく、電池の液漏れ跡もありません。 防水パッキンのシルコンゴムもしっかりしています。


     • [AC アダプタ] が付属していました。 これも非常に綺麗で新品同様の状態です。


   • 2014年製造に関わらず外観が新品同様なので、おそらく購入後少し使ったが、その後は長期保管していたのでしょう。


     • 久々に使おうとしたら CD が不調だった → ハードオフへかな？ こういう妄想は楽しい！


2. 動作チェック


   • 正常に電源 ON でき、各ボタンの操作も正常です。 ラジオはちゃんと動作します。


   • CD は最初のトラック情報読み取りにかなり時間がかかり、再生も何とかできましたが・・・


     • しばらく再生していると曲の途中で止まります。 この原因は CD ピックアップの劣化でしょう。


   • 神の与えたもうた試練 と言う 修理の楽しみ ができました。



---

リペア

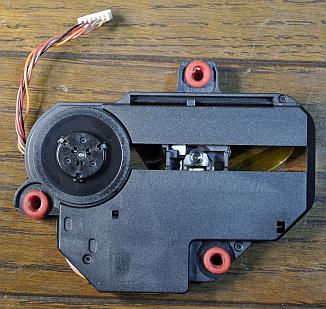

1. CD トランスポート


   • 劣化しているのは [CD ピックアップ] だけなのですが、この機種は [CD トランスポート] 丸ごと交換になります。

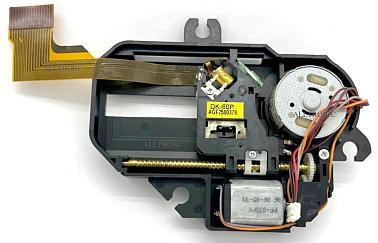

   • [CD トランスポート] の型式は DK-80P で、下のような構造です。


     • フィルムケーブルの途中に静電破壊防止用のショートランド (左の写真) があり、取り付け時にこのハンダを外す必要があります。


   　


2. 分解と CD トランスポート交換

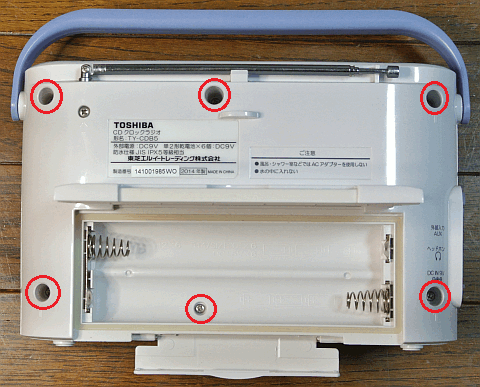

   1. 背面にある 赤〇 で示した6本のプラスネジを外すと、ケースが前後に分離できます。 このうちの1本は電池カバーを開けた所です。

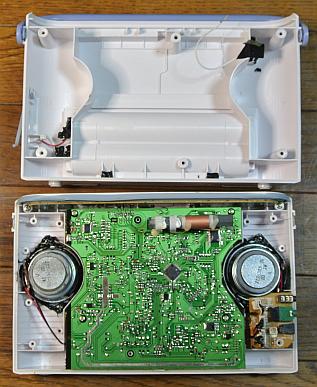

      • [ロッドアンテナからの電線コネクタ] [端子基板へのコネクタ] を外すと左のように完全に分離できます。


      　


   2. メイン基板にある 黄〇 で示した5本のプラスネジを外すと [CD トランスポート] にアクセスでき、右のように取り出します。


      • 若干のコネクタを外す必要がありますがメイン基板は完全に取り外せます。


      　


   3. 分解と逆の順で [CD トランスポート] を丸ごと交換して組み上げれば完了です。


      • CD ピックアップにボリュームがありますが、これは調整済みなので触れないようにします。


      • まず仮組みして正常動作を確認してから、完全組み上げました。


3. ついでにメイン基板を鑑賞


   • AM バーアンテナの長さは 70mm でした。 このクラスの製品では長いほうです。


   • スピーカは小さいけれどマグネットの大きい [口径 50mm] [8Ω 2W] が実装されていました。

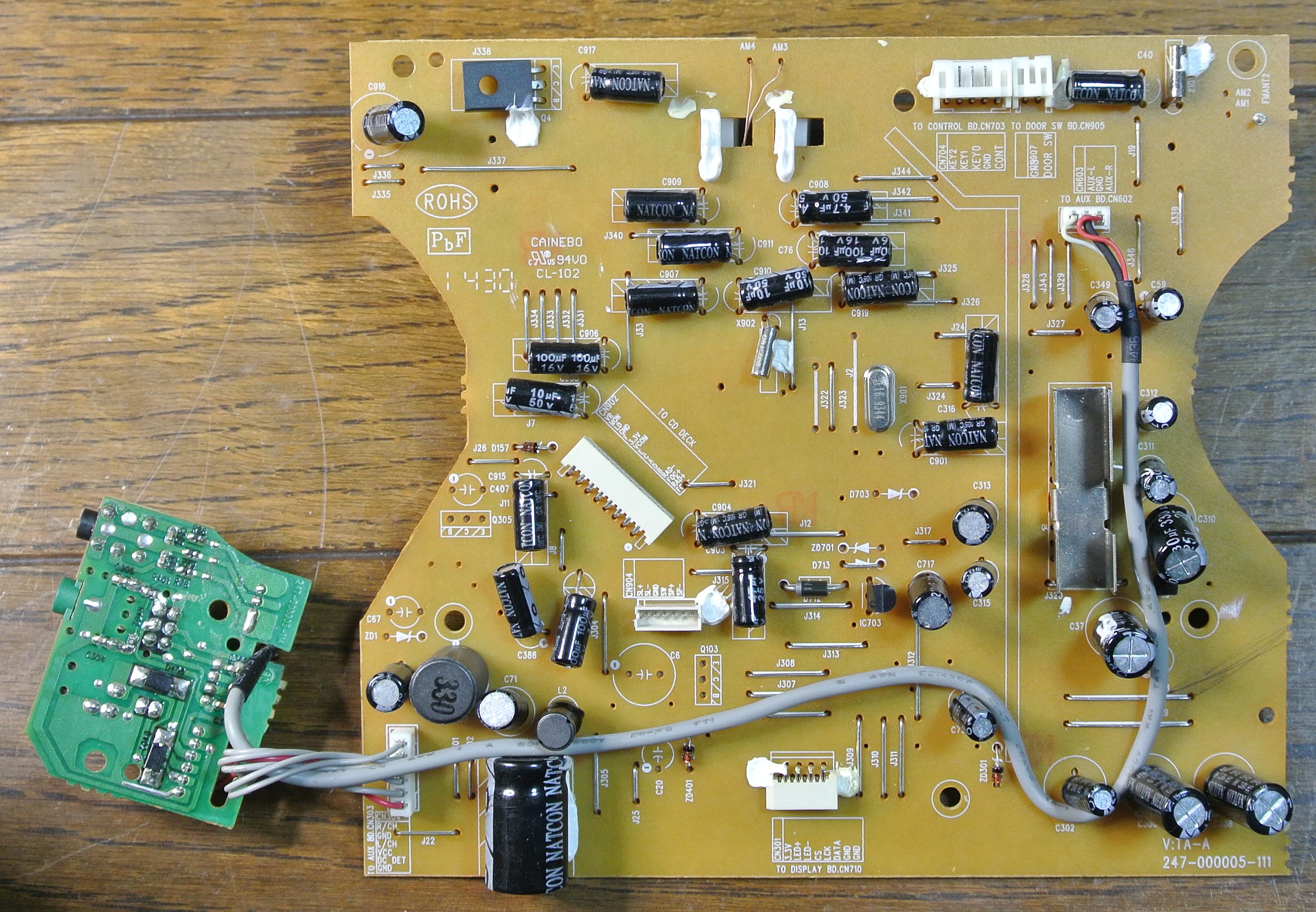

   • 左はメイン基板の表側、右は裏側です。 それぞれの写真をクリックすると大きな写真を表示できます。

     　

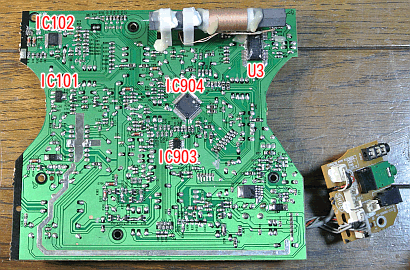

   • 次の IC が使われていました。 [IC301] は放熱器が取り付けらており型番が見えなかったのですが、たぶん合っていると思います。


     • ラジオは DSP raidio 方式で、プリセットメモリはシリアル EEPROM とわかりました。



     部品番号	メーカ	型番	機能	備考
     IC101	TI	LM1117-3.3	3.3V 800mA Low Power LDO	低電圧ドロップレギュレータ
     IC102	KTMicro	KT0923D4	Monolithic Digital AM/FM Receiver	DSP radio
     IC301	SUM	CD8227GP	Low Frequency Power Amplifier	オーディオパワーアンプ
     IC903	ATMEL	AT24C02N	Two-Wire Serial EEPROM 2K (256x8)	プリセット情報などの記憶用
     IC904	Silan	SC9659P	CD Digital Servo Singnal Processor with MCU	CD 用 DSP
     U3		SA1465	4-ch BTL Driver for CD Player	CD サーボドライバ



4. リペア後の動作確認


   • 最初のトラック情報読み取りが素早くなり、CD に入っている曲を最初から最後まで良好に聴けました。


   • [スキップ] [早送り] [早戻し] [プログラム] 動作も良好です。 完全に直りました！！！



---

使ってみました

1. デザイン


   • ホワイト基調のシンプルデザインです。 筐体のプラスチックの質は良く、作りはマトモです。


   • 操作ボタンは全てトップパネルにあるので、グラつくことなくシッカリした操作ができます。


     • 防水性を確保するため、全て押しボタン操作です。 リモコン機能はありません。





   • 表示器は経年変化しにくい液晶 (LCD) です。


     • バックライトで青っぽいベース地に白い文字が浮き上がる表示です。


     • コントラストは非常に良く見やすいです。 輝度を最低にしても十分見えます。


   • 防水と言っても IPX5


     • 水がかかる程度は大丈夫ですが、本機を水中で使うのは無理です。


   • 240(W)×150(H)×72(D)mm, 0.98kg で割とコンパクトです。


     • 正面は CD ケースを2枚並べたより小さいホームラジオサイズです。


   • スピーカは 50mm×2個の高音質タイプで、出力は 1W＋1W です。


2. [乾電池] または [AC アダプタ] により電源を供給


   • [乾電池] 駆動する場合は 単2アルカリ電池×6本 が必要で、ラジオ受信なら36時間駆動できます。


   • 付属の [AC アダプタ] でも電源を供給できます。 型式は [AC-ADP7] でトランス式です。


     • 仕様は [入力：AC100V 50/60Hz] [出力：DC9V/0.8A] [DC プラグ：EIAJ-3] です。


     • 防水カバーを外さないと [AC アダプタ] のプラグを挿入できないので、この場合は防水にはなりません。


3. ラジオ


   • アンテナは FM がロッドアンテナ、AM が内蔵バーアンテナです。 ロッドアンテナは引き延ばすと 50cm になります。


   • DSP radio 回路構成です。 DSP radio は、IFT などの LC 同調回路が無く、 経年変化しない優れた方式 です。


     • FM 受信周波数範囲は 76.0～108.0MHz (0.1MHz step) で、 ワイド FM に対応しています。




     • AM 受信周波数範囲は 522～1,638kHz (9kHz step) です。


   • 3つのチューニング方式



     チューニング方式	操作
     マニュアル	[－] [＋] ボタンを押すと、受信周波数がステップ毎に変わります
     オートスキャン	[－] [＋] ボタンを長押しすると、オートスキャンして放送局が見つかると停止して受信します
     プリセット	[|<<] [>>|] ボタンを押してプリセットコールします



   • FM 20局 / AM 10局とプリセットメモリは十分です。 以下のように操作してプリセット記憶します。



     手順	操作
     1	プリセットしたい放送を受信状態にします
     2	[プログラム] ボタンを押すとプリセットモードになります
     3	[|<<] [>>|] ボタンで保存するプリセット番号を選択します
     4	[プログラム] ボタンを押せばプリセット完了です



   • 越谷で受信できる以下の放送局をプリセットしました。


     • プリセット情報はシリアル EEPROM に記憶 しており、電源消失しても消えないのが素晴らしい！


     • シリアル EEPROM にはこの他に電源 OFF 直前の状態 (音量、選択ソース、受信周波数など) も記憶し、電源 ON で復元します。



     プリセット 番号	FM		AM
     	周波数 (MHz)	放送局	周波数 (kHz)	放送局
     P01	78.0	bayfm78	594	NHK 第1
     P02	79.5	NACK5	810	AFN Tokyo
     P03	80.0	TOKYO FM	954	TBS ラジオ
     P04	81.3	J-WAVE	1134	文化放送
     P05	82.5	NHK-FM 東京	1242	ニッポン放送
     P06	84.7	FM 横浜	1422	ラジオ日本
     P07	85.1	NHK-FM 埼玉	(空き)
     P08	86.8	こしがやエフエム
     P09	89.7	InterFM
     P10	90.5	TBS ラジオ
     P11	91.6	文化放送	(なし)
     P12	93.0	ニッポン放送
     P13	94.6	茨城放送
     P14～20	(空き)



   • 感度


     • FM は DSP radio 特有の高感度


       • 越谷では [AM の茨城放送] は全く受信できないのに、なぜか？ [FM の茨城放送] は良好に受信できます。 不思議です。


       • 越谷では [AM のラジオ日本] は受信でき、[FM のラジオ日本 (92.4MHz)] は全く受信できません。 これが普通です。


     • AM の感度は普通


       • ローカル局を受信するには問題ないです。 AM は2028年に終了 するのでそう気にしていません。


       • AM 放送は [ワイド FM] で受信できてしまうので、たまに AM で聴くのは AFN くらいです。


4. CD


   • 音は普通に出ます。 ラジオの音とたいして変わりません。 [プログラム] [リピート] 再生ができます。


5. その他の機能


   • [時計] [めざましタイマ] [スリープタイマ] [おしらせブザー] の機能があります。


   • [AUX] 入力に対応しており、ステレオ・アクティブスピーカとしても使えます。


6. 音質


   • FM 受信や CD 再生はステレオで聴けます。 やや横幅があるのでステレオ感はそこそこ感じます。


   • 高音も低音もそう出ている訳ではなく迫力のある音は出ませんが、ラジオを BGM 的に聴くのには問題ないです。


   • CD 再生音もラジオと同じような音質に聴こえます。 この辺りが普通の CD ラジオだなぁ～と感じます。


   • 防水構造のためか、やや音がこもる感じはありますが、防水とのトレードなのでやむを得ないのかも。



---

仕様など

1. ドキュメント


   • TY-CDB5 取扱説明書


2. 新製品ニュース


   • 東芝、キッチンやお風呂でつかえる防水CDクロックラジオ「TY-CDB5」を発表

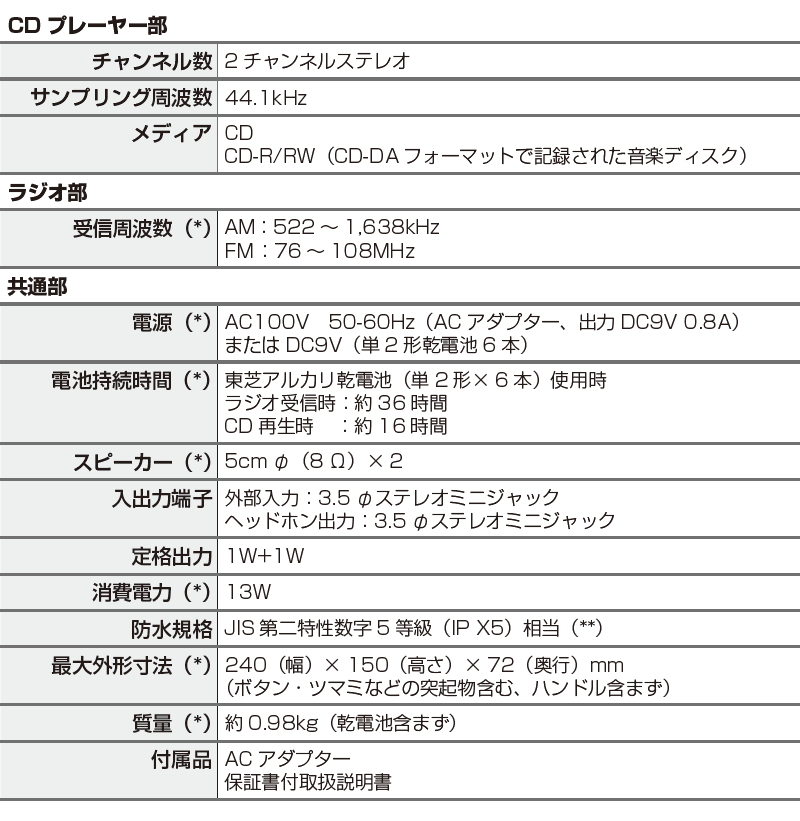

3. 仕様




4. 発売時情報



   項目	内容
   発売開始時期	2009年12月
   定価	オープン (発売当初の実売価格8千円程度)




---
