TWINBIRD AV-J127

TWINBIRD AV-J127 をゲット！

2022年11月9日、ヤフオクでワンセグ TV/FM/AM DSP radio の TWINBIRD AV-J127 の中古難あり品を税込1,500円で落札しました。 発売は2016年11月で、オープン価格ですが発売当初は15,000円程度だったようです。

ほぼ同じ外観の AV-J125 は持っているのですが、本機はアップグレード版で ワイド FM 対応です。 このため、入手して使ってみたかったのです。

　

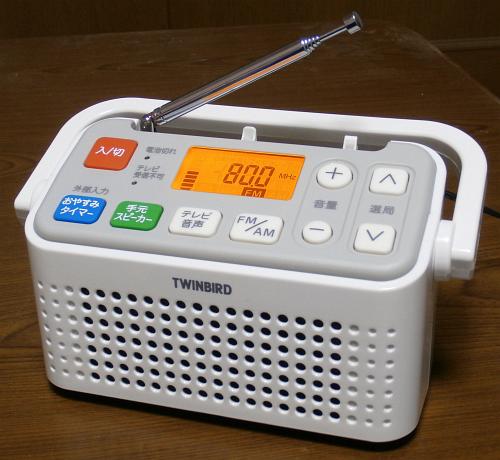

この写真はリペア後で、シルバー基調からホワイト基調に大変身しました。 上の右の写真が本来の AV-J127 のカラーです。

ホワイト基調の AV-J127 は本機以外に存在しません！

---

AV-J127 と AV-125 の違い

• AV-J127 と AV-J125 の違いは以下です



  項目		AV-127	AV-125	備考
  外観	筐体色	シルバー	ホワイト
  	ハンドル色	ブラック
  	操作パネル色		グレー
  	底板色
  	ボタン	[おやすみタイマー] [FM/AM]	[FM] [AM]	全部のボタン数は変わらず
  	LCD 内の音量バー 表示位置	左端	右端
  受信周波数 範囲	TV	ISDB-T ワンセグ放送 (UHF 13～62CH)		主音声のみ
  	FM	76～108MHz	76～90MHz	AV-127 はワイド FM も受信可能
  	AM	531～1702kHz
  その他	おやすみタイマー	〇	×	AV-127 は OFF/30/60/90 分に設定可能
  	AC アダプタ	AV-CH72 DC6V/400mA	AV-CH64 DC6V/200mA	出力電流は違うが、相互に互換性あり (AV-127 も 200mA で駆動可能)



• 上記以外には AV-125 と AV-127 に違いはないです。 サイズや端子類も全く同じです。



---

程度＆動作チェック

1. 出品者のコメント

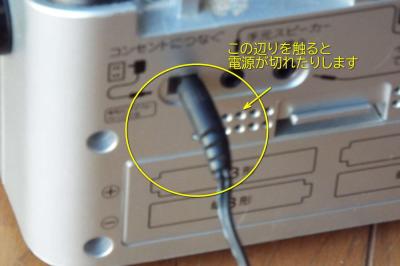

   • 右の写真のように、AC アダプタを使うと電源が切れたり入ったりします。


   • バッテリ×4本では問題なく使えます。


   • 災害用などにどうでしょうか。 音は比較的良いと思います。


2. 外観チェック


   • 製造シリアル番号は [JG6L051] です。


   • 付属品は純正の [AC アダプタ] だけです。


   • 全体的にボチボチとした細かいスレが多いです。 何らかの溶剤がかかったような。


   • 電池ボックスに液漏れ跡はなく綺麗です。


3. 電源 ON にてチェック


   • バッテリ駆動では良好に動作します。 各ボタンの動作や LCD 表示は正常です。


   • TV/FM/AM とも良好に動作します FM の感度は良く音も良いです。


   • 添付の AC アダプタで駆動すると、出品者のコメントのごとく DC プラグを触ると電源が切れます。


     • 手持ちの同じスペックの　DC6V/400mA AC アダプタで試しても、やはり DC プラグを触ると電源が切れます。


     • どうやら DC ジャック側に問題があるようです。 これが 難あり です。


4. [AV-J127] と [AV-J125] で音が違う！？


   • [AV-J127] (本機) は音のバランスが良く、ラジオ音質なりに高音が綺麗で明瞭度も良いです。


   • [AV-J125] は高音が弱く、何やらモゴモゴこもった明瞭度の足りない音です。


   • ほぼ同じ構成・ほぼ同じ回路と思われるのに、この違いは何なんだろう？？？



---

リペア

1. AC アダプタ駆動時に DC プラグを触ると電源が切れる

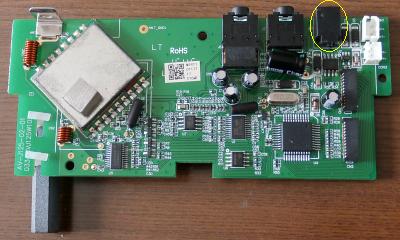

   • DC ジャックに不具合がありそうなので左の写真の [ラジオ基板] を取り外しました。


     • DC ジャックは [黄〇] で囲んだものです。


     • [ラジオ基板] は AV-J125 と全く同じでした。 使っている IC なども全部一致します。 詳細は AV-J125 の記事を参照ください。


     • [AV-J127] と [AV-J125] は搭載されているファームウェアが違うだけと思います。

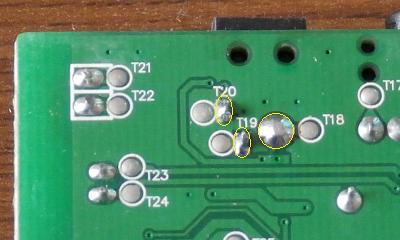

   • 右の写真は DC ジャックの裏側です。


     • 写真の [黄〇] で囲んだ3箇所で目視でハッキリわかる半田クラックがありました。 この写真は補修半田付け後です。


     • [黄〇] で囲んだ3箇所を補修半田付けしました → 完全に直りました！！！


     　


2. [AV-J127] と [AV-J125] で音が違う


   • ファームウェアは違うが基板は全く同じ、筐体も互換性があって全く同じです。


   • [スピーカ] の見た目はほぼ同じですが、若干の違いはあります。


   • [AV-J125] のスピーカを [AV-J127] に移植交換してみると、モゴモゴ音になりました。


   • 音の違いは [スピーカ] の違いと判りました。 スピーカでこんなに音が変わるのにビックリ！


3. 全体的にボチボチとした細かいスレが多い


   • スレはプラスチック表面を薄く溶かしているようで、無水アルコールでは取れませんでした。


     • 諦めです。 このままでは実用品として使うしかなさそうです。 でも、何とかしたなぁ～


   • ハタッと思い付きました ・・・ 外観が良好な [AV-J125] に [AV-J127] の中身を移植しよう！


     • 早速、実行しました。 [操作基板] と [シリコンラバーボタンシート] も移植しました。


     • 世界で1台の オリジナル New AV-J127 が完成しました。 外観が良好でワイド FM も聴けてバッチリです！


     • [AV-J127] はアップグレード版なので、[AV-J125] でできることは全部できます。



---

使ってみました

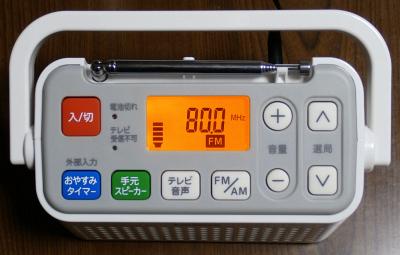

1. デザイン


   • 素敵なデザイン


     • プラスチック筐体ですが、とてもしっかりした材質です。


     • デザインが良く、気品もあります。


     • シリコンラバーの大きなボタンが良いです。


     • 表示器はシンプルな LCD で、文字が大きく見やすいです。


     • LCD のバックライトはオレンジ色です。


       • 乾電池駆動時はバックライトが自動 ON/OFF します。


       • AC アダプタ駆動時はバックライトが常時 ON です。


   • ラジオ機能だけ


     • これのほうがイイです。 余計な CD とか付いてると寿命が心配です。


     • シンプルで取扱説明書が不要なくらい操作が超簡単です。


   • アンテナ


     • TV/FM はロッドアンテナ、AM は内蔵バーアンテナで受信します。


   • 本体だけで使う時はスピーカ×1個しかないのでモノラルです。


   • [ヘッドホン出力端子] にヘッドホンを接続すると ステレオで聴けます！


     • 取扱説明書にこの記載がなく、[STEREO] 表示もありません。


     • 標準信号発生装置でステレオになるのを確認しました。


     • ステレオ感も十分感じます。 素晴らしい！！！


2. 端子


   • [外部 DC 入力端子] は EIAJ2 で DC6V です。


   • [外部入力端子] はテレビとの接続を想定していますが、テレビ以外でも OK です。


   • [ヘッドホン出力端子] を使ってヘッドホンで聴くとステレオ受信できます。


   • [電池ボックス] には単3アルカリ乾電池×4本を実装できます。


3. 電源


   • 電池ボックスに単3電池×4本を実装すると、バッテリ駆動できます。


     • 乾電池はもちろん使えますが、仕様に 充電式電池をご使用の場合は、使用前に充電してください とあるように、Ni-NH 電池でも使えます。


     • バッテリ駆動時間はアルカリ電池使用で20時間です。 やや短いです。


     • 5V 以下になると [電池切れ] ランプが点滅してから OFF になります。


   • AC アダプタで駆動することもできます。


     • AC アダプタ型式は [AV-CH72] です。


     • トランス型で、[入力 AC100V 50/60Hz] [出力 6V/400mA] です。


     • DC プラグは EIAJ2 (外径 4mm / 内径 1.7mm) です。


4. 受信周波数範囲


   • TV は地上ワンセグ放送に対応


     • [テレビ音声] ボタン長押しで、ローカル放送をサーチして CH 設定できます。


   • FM は 76～108MHz で 0.1MHz step


     • 90～95MHz でワイド FM が受信できるのはもちろん、海外でもこのまま使えます。


   • AM は 531～1710kHz で 9kHz step


5. チューニング方式


   • マニュアル


     • [↑] [↓] ボタンを押すと、受信周波数がステップ毎に変わります。


   • オートスキャン


     • [↑] [↓] ボタンを長押し (2秒以上) すると、オートスキャンして放送局が見つかると停止して受信します。


   • プリセット機能なし


     • そもそも、プリセットメモリがありません。 ある意味、潔い！


     • 日本はアメリカのように放送局が林立していないので、プリセットが無くても、そう困りません。


6. 感度と音質


   • ワンセグ TV の感度と音は普通と思います。 地域の TV チャンネルが全て受信できました。


   • FM の感度は良く、ラジオ音質としては音がかなり良いです。 特に高音が綺麗で、スピーカが良いと思います。


     • ワイド FM で AM 放送がステレオで受信できます。 素晴らしい！


   • AM の感度は普通で、こもった音でナローです。


     • 本機は ワイド FM で AM のサイマル放送が聴けるので、私にとっては AM はオマケです。


7. その他


   • ラジオ機能しかないところが良いです。 時刻などの面倒な設定が不要です。


   • DSP ラジオ なので経年変化せず、ずっと安定した性能で使い続けられます。


   • プリセットメモリはありませんが、電源 OFF にした時の状態は記憶しており、電源 ON でいつもの周波数・音量で受信できます。


   • ホームセンタで売られているラジオとしては最高価格のラジオですが、使ってみて、その価値ありとわかります。



---

仕様など

1. ドキュメント


   • AV-J127 取扱説明書


2. 保守部品の購入先


   • AV-J127S 手元スピーカー機能付3バンドラジオ アフターパーツ

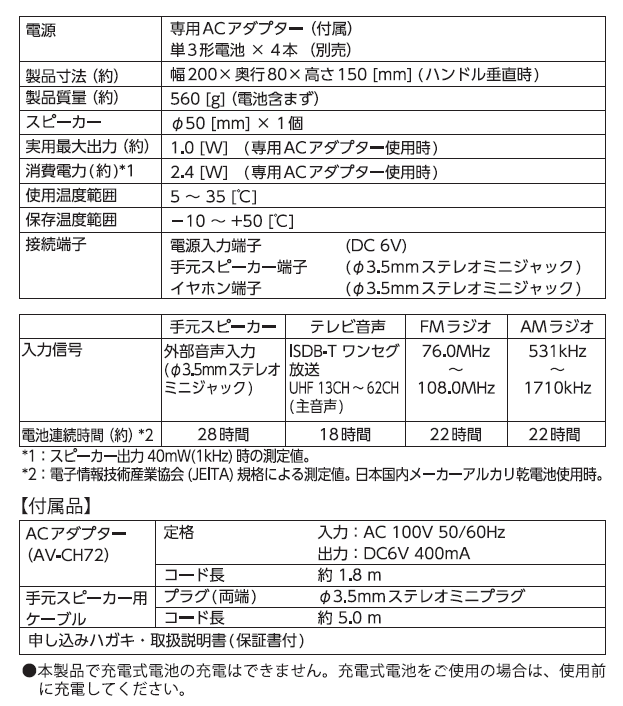

3. 仕様




4. 発売情報



   項目	内容
   発売日	2016年11月
   定価	オープン価格 (発売当初の実売 15,000円程度)




---
