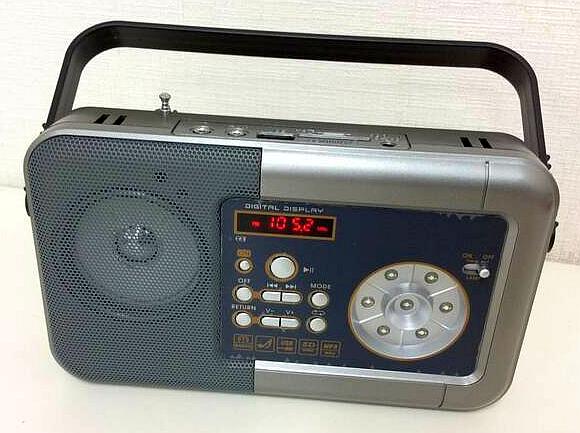

YELL MP3/FM ラジオ

YELL MP3/FM ラジオをゲット！

2023年9月5日、 ハードオフ 吉川店のジャンクコーナで [YELL MP3/FM ラジオ] が税込550円でした。

どこにもキズやヘコミがなく、フロントパネルの保護ビニールも貼りついたままで新品同様です。

[取扱説明書] が付属していました。 化粧箱のみ欠品です。

---

使ってみました

1. 端子

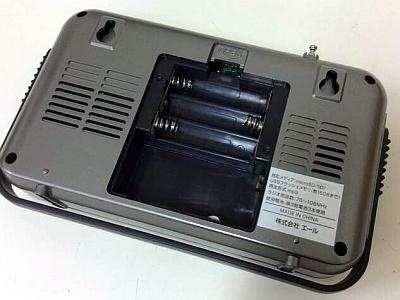

   • 電池ボックスは背面にあって、単3電池×3本を入れます。 (左の写真)


     • 電池の下側に収納スペースがあります。 USB メモリやイヤホンなどが収納できます。

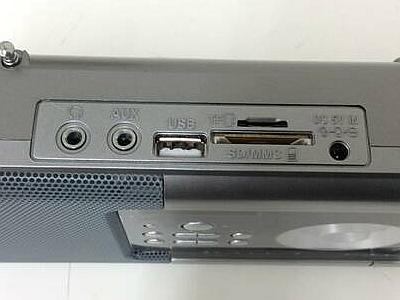

   • トップパネルに各種端子があります。 (右の写真)


     • 左から [イヤホン端子] [AUX 入力端子] [USB 端子] [SD スロット] [mocroSD スロット] [DC5V 電源端子] です。


     • [DC5V 電源端子] は直径3.5mm でセンタプラスです。


     • [AC アダプタ] は付属していませんが、DC5V/500mA 品が適合します。


     　

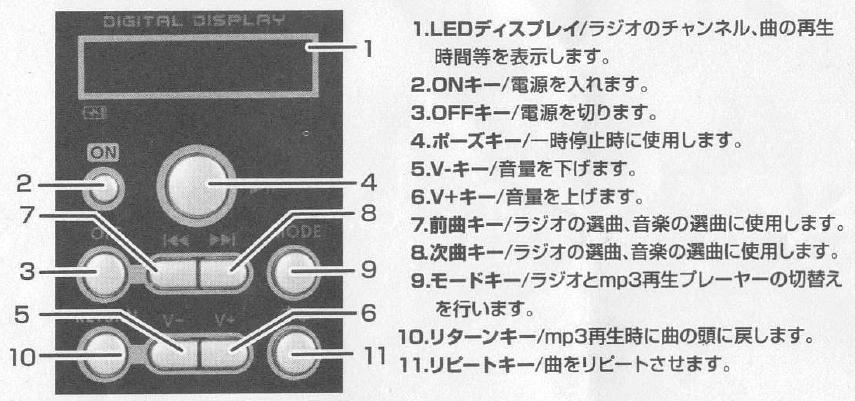

2. 操作パネル

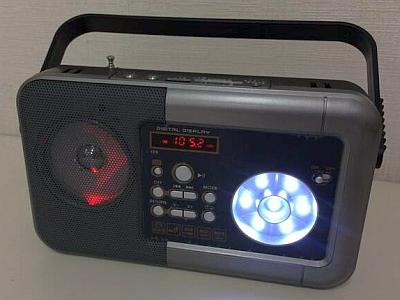

3. LED ライト


   • フロントパネルの右側に LED ライトがあります。


   • [LIGHT] スイッチで、OFF/真ん中の1個だけ点灯/全灯 に切り換えできます。


   • 結構明るく、直視できないほどです。

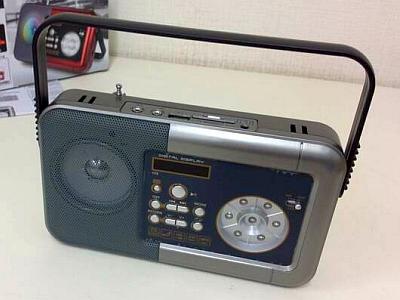

4. デザイン


   • チャイナデザインというか、野暮ったい感じです。 特に LED ライトがいかにも ・・・


   • 210×130×45mm とポータブルサイズです。 大きさの割りには軽い感じがします。


   • ディスプレイは赤色7セグメント LED 表示です。


   • キャリングハンドルを斜めに設置する時のステーとして使えます。


   • スピーカの下に多色 LED が仕込まれていて、いろんな色でイルミネーションします。


     • スピーカがホワイトコーンなのも、このイルミネーションを意識してのことだと思います。


     • これもチャイナ趣向ですね。 目障りなほどです。 何の役にも立たない。


5. ラジオ機能を試してみる


   • FM 放送受信専用で、AM 放送は受信できません。


   • 受信範囲は 76～108MHz でワイド FM も受信できます。


   • アンテナはロッドアンテナです。 伸ばしても 225mm しかありません。


   • 電源 ON したら大きな音が出てビックリしました。


     • 本機は電源 ON では常に最大音量になるようです。


     • 音量調節しても、電源 OFF すると設定を忘れるようです。


   • プリセット受信しかできません。


     • 任意の周波数を受信するマニュアル受信モードがないです。


   • オートプリセットしかできません。


     • 任意の周波数をプリセットするマニュアルプリセットモードがないです。


     • オートプリセットは、ラジオモードにして [ポーズキー] を長押しします。 スキャン＆プリセット動作を開始します。


   • 感度は問題ないが音がやや歪っぽい


     • 音量を下げても歪感は変わらないので、DSP の IF 帯域幅が狭いのだろうと思います。


6. 総評


   • いろいろ問題ありますが、5百円なので諦めるしかないです。 非常時には使えると思います。



---

中身の観察とプチ改造

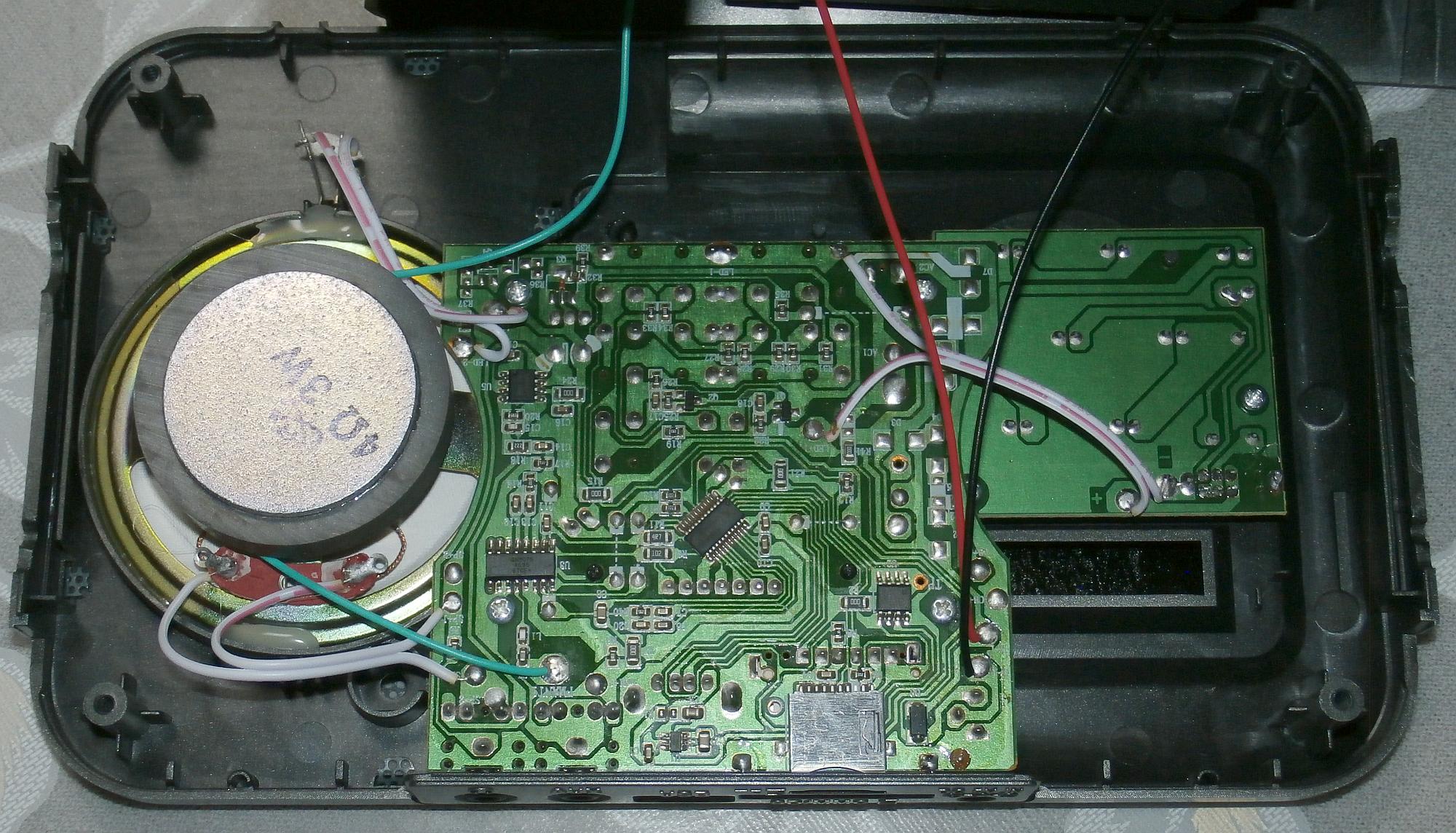

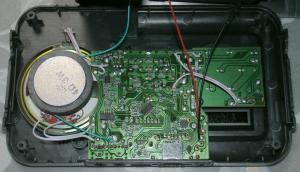

1. カバーを開けて内部の基板を眺めました (右の写真)


   • 写真は上下逆さまです。 写真をクリックすると大きな写真を表示できます。


   • 5百円にも関わらず作りは良いです。 思った通り DSP radio です。 以下の IC が使われていました。



     メーカ	IC	機能
     ATMEL	AT24C02N	Two-wire Serial EEPROM 2K (256×8)
     Quintic	QN8075	Single-Chip Low-Power FM Receiver for Portable Devices
     TI	LM4871	3W Audio Power Amplifier with Shutdown Mode
     (不明)	BCGAN12.1	(MCU & USB コントローラかな？)

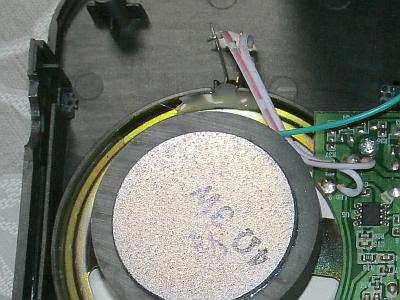

2. プチ改造


   • 写真は上下逆さまです。


   • スピーカ下側にある LED と電線のハンダ付けの片側を外しました。


     • 右の写真では、スピーカの上に見える電線です。


   • 鬱陶しい LED イルミネーションを消したのです。


     • 落ち着いてラジオが聴けるようになりました。 よかった、よかった！



---

仕様など

1. ドキュメント


   • YELL MP3/FM ラジオ・取扱説明書

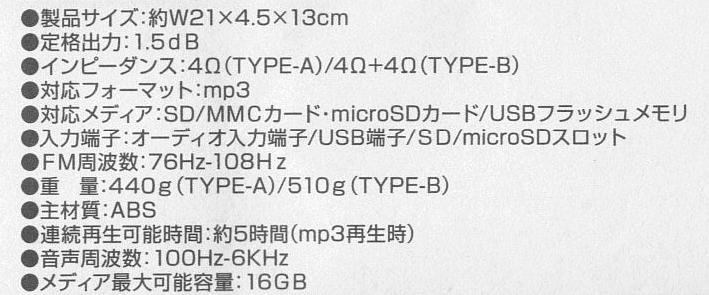

2. 仕様





---
