KENWOOD KT-V990 (11号機)

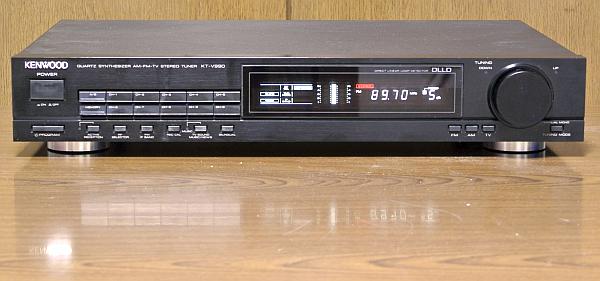

KENWOOD KT-V990 (11号機) が到着

2025年12月7日、埼愛知県豊川市の K さんより KENWOOD KT-V990 の修理依頼品が到着しました。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 2～3年前ハードオフでジャンク品を購入しました。


     • -0.1MHz 周波数ズレ、幾分スイッチの反応が鈍い、ダイヤルが重い、ディスプレイの劣化はない ・・・ でした。


   • 梱包前に再確認したところ、電源は入りましたが全く受信できない状況でした。


   • 復活させたくお送りしましたのでよろしくお願い致します。


2. 外観


   • 製造シリアル番号は [80100580] で、電源コードの製造マーキングより [1987年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • フロントパネルに汚れはありますが致命的な損傷はなく、まずまずの状態です。


   • リアパネルは特に問題ないですが端子類に白っぽいサビが出ています。


   • 天板には全体的に砂埃を被ったような汚れがあります。 底板と脚は特に問題ないです。


3. 電源 ON してチェック


   • 電源は問題なく入り、ディスプレイは明るく新品同様な良好な輝度があります。


   • [TUNING] ノブの動きがかなり硬いです。 グリスの油成分が揮発して固着に近い状態です。


   • 電源を入れた直後は音が出ませんでした。 この時、音は出ないながら以下のことを確認しました。


     • FM で -0.2～-0.1MHz 程度の周波数ズレ (80.0MHz の放送が 79.8MHz または 79.9MHz で受信) がありました。


     • S メータと T メータはそれなりに振れました。


     • 操作ボタンはそれなりに反応しました。 [REC CAL] ボタンで正常にテスト音が出ました。


   • 通電して5分後くらいに突然、音が出るようになりました。 下の記述は音が出るようになってからの状態です。


   • FM 受信


     • -0.2～-0.1MHz 程度周波数ズレしていますが [STEREO] 表示が出て正常そうな音が出ます。


   • AM 受信


     • [純正 AM ループアンテナ] が付属していなかったので、右の写真の筆者が標準にしているループアンテナを接続してチェックしました。


       • SONY ST-SA5ES などの大型ループアンテナです。 中古市場によく出ています。 横幅 28cm、高さ 12cm くらいのサイズです。


     • このアンテナとの相性は良く S メータが振れて良好に受信できます。


     • AM は問題ないようです。


   • TV 受信


     • もう地上アナログテレビは消滅したので、チェックしていません。


4. カバーを開けてチェック


   • 内部は綺麗で目視でわかる劣化部品はなさそうです。



---

リペア (その1)：[TUNING] ノブの動きがかなり硬い

1. 原因


   • グリスの油成分が揮発して固着に近い状態になっているのです。


2. 修理


   • まずは無水アルコールを回転軸に注入して固着状態のグリスを適度に溶かしました。


   • 次にリチウムグリスを回転軸に少量注入しました。


   • 以上で [TUNING] ノブが軽く回るようになりました。



---

リペア (その2)：FM 受信で -0.2～-0.1MHz 程度の周波数ズレがある

1. 原因


   • FM 同調点検出 IFT の [L9] の調整が経年変化でズレたためです。

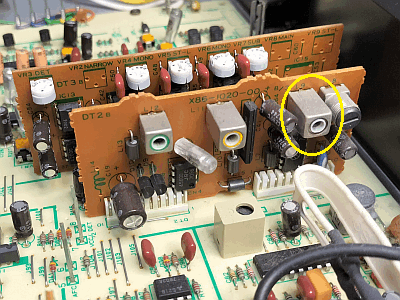

   • [L9] は右の写真の黄〇で囲んだ部品です。


2. 修理 (再調整)


   • [L9] で S カーブが正常に出ることを確認してから再調整しました。


3. 修理後の動作チェック


   • 放送局の正しい周波数で受信し [STEREO] 表示も出ることを確認しました。


   • AUTO TUNING で放送局の正しい周波数でスキャンが停止することを確認しました。



---

リペア (その3)：プリセットメモリのバックアップ部品交換

1. 概要

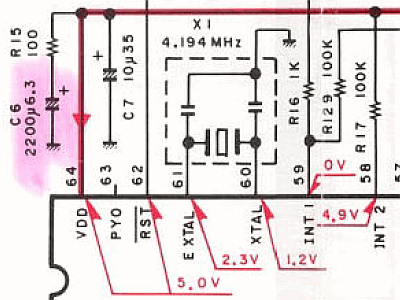

   • 右の回路は2階にある [デジタル基板] のメモリバックアップ部分です。


   • [C6] 2200uF/6.3V 電解コンデンサでメモリをバックアップします。


   • [C7] 10uF/35V 電解コンデンサは MCU 電源バイパス用です。


   • [C6] [C7] はそろそろ寿命で、もっと性能の良いコンデンサに交換します。


2. 部品交換


   • 部品交換リストは以下です。


   • [C6] は [電解コンデンサ]→[電気二重層コンデンサ] にして大容量化しました。


   • [C7] は [電解コンデンサ]→[積層セラミックコンデンサ] にして高性能化しました。



     部品番号	交換前	交換後	備考
     C6	2200uF/6.3V (電解コンデンサ)	0.22F/5.5V (電気二重層コンデンサ)	静電容量が100倍になる
     C7	10uF/35V (電解コンデンサ)	10uF/25V (積層セラミックコンデンサ)	積層セラミックコンデンサは 無極性、かつ ESR が低く優秀

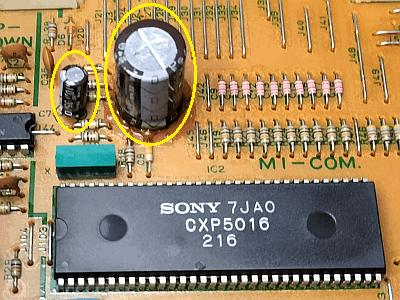

   • 左の写真は部品交換前で、大きい黄〇が [C6]、小さい黄〇が [C7] です。 右の写真は部品交換後です。

     　


3. 修理後の動作確認


   • プリセットできることと、電源コードを抜いてもプリセットが消えないことを確認しました。


4. コメント


   • 取扱説明書によるとバックアップ保証期間は3日となっています。 ([C6] が 2200uF の時です。)


   • 今回 [C6] が100倍になったので、メモリ保持時間は計算上 3日間×100倍＝300日 (10ヶ月) になるはずです。


   • しかし、電気二重層コンデンサの自己放電もあるので数ヶ月でしょう。



---

リペア (その4)：ハンダクラック予防補修

1. 概要


   • リアパネルの端子類は合理化 (コストダウン？) のため、信号リードが基板に直接ハンダ付けされています。


   • このリードのハンダ付け部分には基板とリアパネルの2方向から常にストレスがかかっているので、いつかハンダクラックします。


2. 修理 (予防補修)

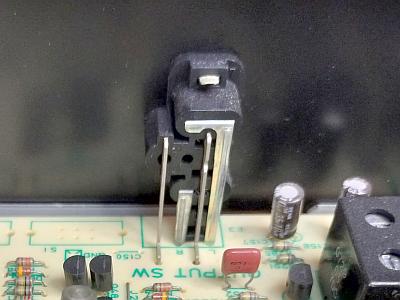

   • 左の写真は [RCA 端子] の裏側、右の写真は [アンテナ端子] の裏側です。 長～いリードが基板に直接ハンダ付けされているのがわかります。

     　


   • これらのリードのハンダ付け部分を補修ハンダ付けしました。 これでまた10年以上は持つと思います。



---

リペア (その5)：電源を入れた直後は音が出なかった

1. 概要


   • リペア (その4) まで終わって「音が出ない」現象が再発しないので、この修理を諦めて完全に再組立てしました。


   • そうしたら、突然再発しました。 それも現象が出放しになりました。 ああ、また分解することに・・・


   • KT-V990 は点検用裏蓋がないので、部品交換には基板を取り出すしかないのです。 バラバラに分解する必要があって超厄介です。


2. 調査と原因


   • 現象が出ている時に T メータは真ん中の白いバーと共に左右の赤いバーも薄っすらと出ていました。


   • こういう動作はあり得ないです。 だから故障なのです。 赤いバーも出るということは同調が揺らいでいることになります。


     • 同調が定まらないので MUTING がかかって音が出ないのです。


     • 本来の現象と辻褄が合います。 これが要因に間違いないです。


   • 同調周波数が揺らぐ要因は普通に考えて FM OSC 発振回路です。


     • OSC トリマコンデンサを回してみると、容量の変化が不連続でガッガッという雑音が出ます。


     • OSC トリマコンデンサが劣化故障しています。 これが原因です。


3. 修理

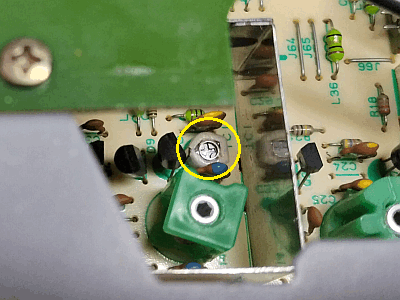

   • 左の写真は交換後で、黄〇で囲んだ部品が FM OSC トリマコンデンサです。 セラミック型 10pF を使いました。


   • 右の写真はこれまで基板に実装されていた劣化したトリマコンデンサです。

     　


4. 修理後の動作チェック


   • 交換したトリマコンデンサを回しても雑音が出ることはなく容量変化もスムーズです。


   • 何度か電源 OFF/ON 試験をしましたが「音が出ない」現象は発生せず良好に受信できることを確認しました。



---

リペア (その6)：その他

1. リアパネル端子類のサビ落とし


   • [RCA 端子] [簡易 F 端子] のサビを ピカール液 でマイクロ研磨してサビ落とししました。


   • 白いサビでくすんでいた端子にピカッとした輝きが戻りました。


   • 放置するとまだサビが出てくるので、ダストカバーを被せてサビるのを予防することをお奨めします。


2. フロントパネルの清掃


   • フロントパネルのアルミ部分を取り外し、中性洗剤を使ってジャブジャブ水洗いし、ドライヤで乾燥しました。


   • 少しマシになりましたが、汚れに見える部分が残っています。 ここは汚れではなくサビなので諦めです。


   • 中性洗剤での水洗いは究極の方法なので、これ以上は良くなりません。


3. ディスプレイの透明版内側の清掃


   • 今回、2階の [デジタル基板] を外したのとフロントパネルを分解したのでを外したので、ついでに実施しました。


   • スス状の汚れが取れてディスプレイのコントラストが少し上がりました。


4. 天板の清掃


   • 中性洗剤を使ってジャブジャブ水洗いし、ドライヤで乾燥しました。 白っぽい汚れが少なくなり、少しマシになりました。


   • 中性洗剤での水洗いは究極の方法なので、これ以上は良くなりません。



---

再調整

1. 電源電圧チェック (VP)


   • すごく当たりにくい場所にあるので通常はパスしますが、今回、2階の [デジタル基板] を外したのでチェックしました。


   • 測定した実測電圧は全て良好でした。 安心してください。



     VP	表示電圧	標準電圧	実測電圧	判定	備考
     Q55-E	+15V	+14.5V	+14.5V	〇	全般 (OP アンプ)
     Q56-E	-13V	-12.9V	-12.9V	〇	OP アンプ
     Q60-E	+5V	+4.9V	+5.54V	〇	PLL
     Q61-E	-17V	-16.7V	-16.5V	〇	FL
     Q58-E	+28V	+27.8V	+28.2V	〇	VT 電源
     IC23-OUT	+5.6V	+5.6V	+5.61V	〇	デジタル



2. FM/AM 受信部の調整


   • KT-V990 (1号機) に記載の手順で調整しました。 TV は地上アナログ放送が終了しているので調整していません。


3. 調整結果


   • FM 受信


     • FM フロントエンドの OSC トリマコンデンサを交換したので、トラッキング調整をやり直しました。


     • PLL 検波調整が大きくズレていました。 再調整で規定内に入りました。


     • 大きく落ち込んでいたステレオセパレーションと高調波歪率が再調整により蘇りました。


     • 以下のように素晴らしい特性になり、音の解像度が上がりました。 やはり KT-V990 は 隠れた名器 です。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	70	70	dB
       	NARROW		26	27	dB
       高調波歪率 (1kHz)	WIDE	mono	0.011		%
       		stereo	0.011		%
       	NARROW	mono	0.19		%
       		stereo	0.19		%
       パイロット信号キャリアリーク	WIDE	stereo	-78	-64	dB
       オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.03	dB
       REC CAL 信号	WIDE	mono	398		Hz
       			-8.5		dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけとしました。 元々良好だったので、これで十分でしょう。


     • 到着時より受信良好だったのでこれでよいかと。 どうせ 2028年で AM 放送はほぼ消滅 します。


     • KT-V990 は TV/FM/AM バンドが受信できますが、FM しか使えなくなります。 時代の流れなのかな。


     • AM 放送が消滅しても 周波数コンバータ を製作すれば、FM に移行した AM 放送が ワイド FM で受信できます。



---

使ってみました

1. 修理＆再調整が終わって


   • 「音が出ない」不具合が究明できないまま終わりそうでしたが、ほぼ最後の段階で再現し、原因が特定できてよかったです。


     • トラブルシューティングは現象が出ていないとできないのです。 現象が出放しになると原因究明できます。


   • 再調整で素晴らしい性能に蘇りました。 音も到着時より格段に良くなりました。

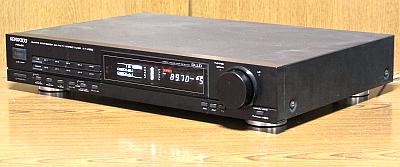

2. デザイン


   • 精悍なスタイルに惚れ惚れします。 薄型でシャープな感じがします。


   • フロントパネルは厚いヘヤラインアルミ材が使われ質感があります。


   • ボタン類がうまく整理されており、スッキリ感があります。


3. 感度や音質


   • FM の感度は良いです。 高音域がシャッキとした音質で、 ハッとするような素晴らしくクリアな音 です。


   • AM の感度や音は普通です。



---
