KENWOOD KT-V990 (8号機)

KENWOOD KT-V990 (8号機) をゲット！

2024年8月18日、千葉県香取市の S さんより KENWOOD KT-V990 を研究用に寄贈いただきました。

[部品取りに] と言うことだったので期待していませんでしたが、開梱してみると素晴らしい外観、再生することにしました。

ステレオセパレーションが上がらず、この部分の修理に時間がかかりました。

---

程度＆動作チェック

1. 寄贈者のコメント


   • KT-V990 を寄贈します。 部品取りにお使いください。


2. 外観


   • 製造シリアル番号は [90200469] で、電源コードの製造マーキングより [1988年製造品] とわかりました。


   • [純正 AM ループアンテナ] は添付されていませんでした。


   • 全体的にはかなり綺麗な逸品ですが、以下のちょっとした問題はあります。


     • フロントパネルの右上奥に僅かなアルマイトハゲがあります。 (左の写真)

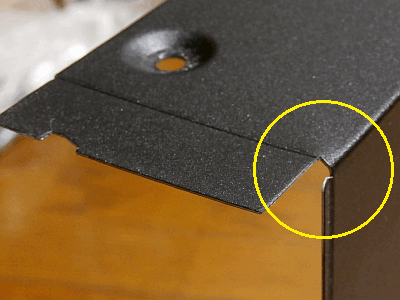

     • 天板のフロントパネル側上部に膨らみがあって僅かに変形しています。 (右の写真)


       • 天板を外して再取り付けした時のやり方が悪かったのだろうと思います。


     • 上記のいずれも補修可能と思います。


     　


3. 電源 ON してチェック


   • 電源は問題なく入り各種ボタンの反応は正常です。 ディスプレイは明るく新品同様で良好です。


   • プリセットメモリのデータは消えて初期状態になっていました。


   • FM 受信


     • 周波数ズレはなく [STEREO] 表示が出ますがステレオ感が弱く、眠い音です。


     • 動作はするので、到着時のままオーディオ性能の一部を測定してみました。


     • ステレオセパレーションが大きく落ち込んでいます。 これ以外の数値は問題ありません。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	25	25	dB
       高調波歪率 (1kHz)	WIDE	mono	0.019		%
       		stereo	0.019		%
       パイロット信号キャリアリーク	WIDE	stereo	-59	-58	dB



     • この時は「再調整すれば良くなるだろう」と楽観的に考えていましたが・・・


   • AM 受信


     • 純正ではない手持ちの [AM ループアンテナ] でチェックしました。 感度よく受信でき問題なさそうです。


   • TV 受信


     • もう地上アナログテレビは消滅したので、チェックしていません。


4. カバーを開けてチェック


   • 内部は綺麗で目視でわかる劣化部品はなさそうです。



---

リペア (その1)：プリセットメモリのバックアップ用部品交換

1. 概要


   • 右の回路は [ディスプレイ基板] のメモリバックアップ部分です。


   • [C6] 2200uF/6.3V 電解コンデンサでメモリをバックアップします。


   • [R15] 100Ω (1/6W) は充電電流制限用です。


   • [C7] 10uF/35V 電解コンデンサは MCU 電源バイパス用です。


   • [C6] [C7] はそろそろ寿命で、もっと性能の良いコンデンサに交換します。


2. 部品交換


   • 部品交換リストは以下です。


   • [C6] は [電解コンデンサ]→[電気二重層コンデンサ] にして大容量化しました。


   • [C7] は [電解コンデンサ]→[積層セラミックコンデンサ] にして高性能化しました。


   • [R15] は [100Ω (1/6W)]→[180Ω (1/2W)] に交換しました。


     • [C6] の容量が大きくなると充電時間が10分ほどかかるので、[R15] が元の 1/6W では持たないのです。



     部品番号	交換前	交換後	備考
     C6	2200uF/6.3V (電解コンデンサ)	1F/5.5V (電気二重層コンデンサ)	静電容量が445倍になる
     C7	10uF/35V (電解コンデンサ)	10uF/25V (積層セラミックコンデンサ)	積層セラミックコンデンサは 無極性、かつ ESR が低く優秀
     R15	100Ω (1/6W)	180Ω (1/2W)	充電電流制限抵抗

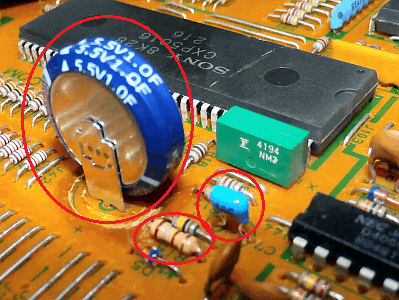

   • 左の写真で赤〇で囲んだ部品が [C6] [C7] [R15] です。 右の写真はこれまで基板に実装されていた古い部品です。

     　


3. [2200uF]→[1F] と静電容量が455倍になりましたが・・・


   • 取扱説明書によるとバックアップ保証期間は3日となっています。 ([C6] が 2200uF の時です。)


   • 455倍になったので、メモリ保持時間は計算上 3日間×455倍＝1365日 (3.7年) になるはずです。


   • しかし、電気二重層コンデンサの自己放電もあるので数ヶ月でしょう。


4. その他


   • [ディスプレイ基板] を取り外した時に気が付きました。


   • [ディスプレイ基板] の右側を支える金具がデタラメに取り付けられていました。


   • 金具の取り付けを正しい状態に取り付け直しました。


   • これが原因で [ディスプレイ基板] も歪んで取り付けられていたのですが、これも直りました。



---

リペア (その2)：ステレオセパレーションが上がらない

1. 概要


   • 再調整に入ってから気が付きました。


   • ステレオセパレーション調整用の [VR4] [VR5] でセパレーションのピークが出ないのです。


   • [VR4] [VR5] の抵抗値を 0Ω にしたところがセパレーションの最大 (20dB 台) で、これ以上調整できないのです。


   • 寄贈者が「部品取りにどうぞ」と言っているのは、この不具合からかもしれない。


2. 修理


   • 下の回路図はステレオ分離部です。


   • MAIN 信号 (L+R) と SUB 信号 (R-L) は [VR4] [VR5] を介して加算され、ステレオ分離します。


     MAIN - SUB = (L+R) - (R-L) = 2L ／ MAIN + SUB = (L+R) + (R-L) = 2R


   • 問題は SUB 信号レベルが少し低いので [VR4] [VR5] でステレオセパレーションが最大にならないことです。




   • 解決には [IC20 (2/2)] の増幅度をほんの少し上げてやればよいのです。


   • [J251] のジャンパ線を外し、代わりに 1.5kΩ の抵抗に交換して直りました。


3. 修理後の動作確認


   • [VR4] [VR5] で調整したらステレオセパレーションが 60dB 以上になりました。 直りました！！！



---

リペア (その3)：その他

1. フロントパネルの右上奥に僅かなアルマイトハゲがある


   • ハゲた部分を自動車用のタッチペイント (艶消し黒) で補修塗装して目立たなくなりました。


2. 天板のフロントパネル側上部に膨らみがあって僅かに変形している


   • 大型ペンチと小型プライヤを使って力技で補修して、変形が気にならない程度に直りました。



---

再調整

1. 電源電圧チェック (VP)


   • [ディスプレイ基板] を持ち上げないと測定できない場所にあって、通常は測定をパスしています。


   • 今回は [ディスプレイ基板] 上の部品を交換したので、この時に一緒に測定しました。 全ての電圧が正常でした。



     VP	表示電圧	標準電圧	実測電圧	判定	備考
     Q55-E	+15V	+14.5V	+14.3V	〇	全般 (OP アンプ)
     Q56-E	-13V	-12.9V	-12.7V	〇	OP アンプ
     Q60-E	+5V	+4.9V	+4.88V	〇	PLL
     Q61-E	-17V	-16.7V	-17.4V	〇	FL
     Q58-E	+28V	+27.8V	+29.5V	〇	VT 電源
     IC23-OUT	+5.6V	+5.6V	+5.65V	〇	デジタル



2. FM/AM 受信部の調整


   • KT-V990 (1号機) に記載の手順で調整しました。 TV は地上アナログ放送が終了しているので調整していません。


3. 調整結果


   • FM 受信


     • 割と最近に再調整されているのか、ステレオセパレーション以外の大きなズレはありませんでした。


     • 到着時には大きく落ち込んでいたステレオセパレーションが修理＆再調整により蘇りました。


     • 以下のように素晴らしい特性になり、音の解像度が上がりました。 やはり KT-V990 は 隠れた名器 です。



       項目	IF BAND	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	WIDE	stereo	69	68	dB
       	NARROW		26	26	dB
       高調波歪率 (1kHz)	WIDE	mono	0.018		%
       		stereo	0.018		%
       	NARROW	mono	0.18		%
       		stereo	0.18		%
       パイロット信号キャリアリーク	WIDE	stereo	-88	-75	dB
       オーディオ出力レベル偏差	WIDE	mono	0	+0.02	dB
       REC CAL 信号	WIDE	mono	375.0		Hz
       			-9.1		dB



   • AM 受信


     • [純正 AM ループアンテナ] の添付がなかったので、IF 調整だけとしました。


     • 到着時より受信良好だったのでこれでよいかと。 どうせ 2028年で AM 放送はほぼ消滅 します。


     • KT-V990 は TV/FM/AM バンドが受信できますが、FM しか使えなくなります。 時代の流れなのかな。


     • AM 放送が消滅しても 周波数コンバータ を製作すれば、FM に移行した AM 放送が ワイド FM で受信できます。



---

使ってみました

1. 修理＆再調整が終わって


   • 部品取りとしていただいたのですが、外観の状態が非常に良かったので再生してみました。


   • ステレオセパレーションが上がらない故障で焦りましたが、なんとか修理できて良かったです。


   • 再調整で素晴らしい性能に蘇りました。 音も到着時より格段に良くなりました。


2. デザイン


   • 精悍なスタイルに惚れ惚れします。 薄型でシャープな感じがします。


   • フロントパネルは厚いヘヤラインアルミ材が使われ質感があります。


   • ボタン類がうまく整理されており、スッキリ感があります。


3. 感度や音質


   • FM の感度は良いです。 高音域がシャッキとした音質で、 ハッとするような素晴らしくクリアな音 です。


   • AM の感度や音は普通です。



---
