ONKYO Integra T-417 が到着

2025年6月22日、東京都北区の W さんから ONKYO Integra T-417 の修理依頼品が到着しました。

7連バリコン採用の FM 専用機 です。当時流行りの3メータ式です。定価は65,000円です。

バリコン式ですが、 QUARTZ LOCK で放送局の周波数に水晶発振器の精度でピッタリ合うのが特長です。

程度＆動作チェック

修理依頼者のコメント
- 中学生の時にアルバイトをして買ったチューナーです。
- 45年前に初めて自分で稼いだお金で買ったものなので、捨てる勇気もなくずっと持ち続けていました。
- 当時の性能を取り戻して、今準備中のアナログオーディオセットに取り入れられたらと思っています。
- 一度点検をしてもらいましたがイマイチな気がします。
  - バリコン清掃をしてもらいバリバリ地獄から抜け出しました。
  - ノイズリダクション機能が良く分からないようで wide で使ってもブレンドされるとかで、NR を常時 OFF でと言われた記憶があります。
  - narrowでのセパレーションが低過ぎるとの事です。
- 気になるのはチューニング時の動作が当初と違って反応が鈍いことです。
  - 電波の強い放送局が近付くと引き寄せられるように選局できた記憶がありましたが、今はそんな感じではない気がします。
外観チェック
- 製造シリアル番号は [29100068] で、電源コードの製造マーキングより [1979年製造品] とわかりました。
- フロントパネルの正面は綺麗ですが、天板への折り返しの左右端にキズ・スレがあります。
- リアパネルは良好で端子類にも輝きが残っています。
- 天板のトップ側には少しキズがあります。サイド側にはポツポツとした多くのサビがあります。
- 底板にはスレがありますが、サビはなく問題ありません。
電源 ON してチェック
- 問題なく電源が入りランプ切れはないです。ダイヤル照明はすごく美しいです。
- 各スイッチは正常に動作しているようです。 [AIR CHECK] スイッチの戻りが悪いです。
- [STEREO] ランプが点灯し正常に FM 受信します。クォーツロックの動作も正常です。
- ダイヤスルケールとの周波数ズレは ±0.1MHz 以内で問題ありません。ややバックラッシュ (0.5MHz) を感じます。
- 修理依頼者より「チューニング時の動作の反応が鈍い」と聞いていますが、その感じはなく正常です。
- 以上より、基本的には再調整で新品時の性能に戻ると思います。

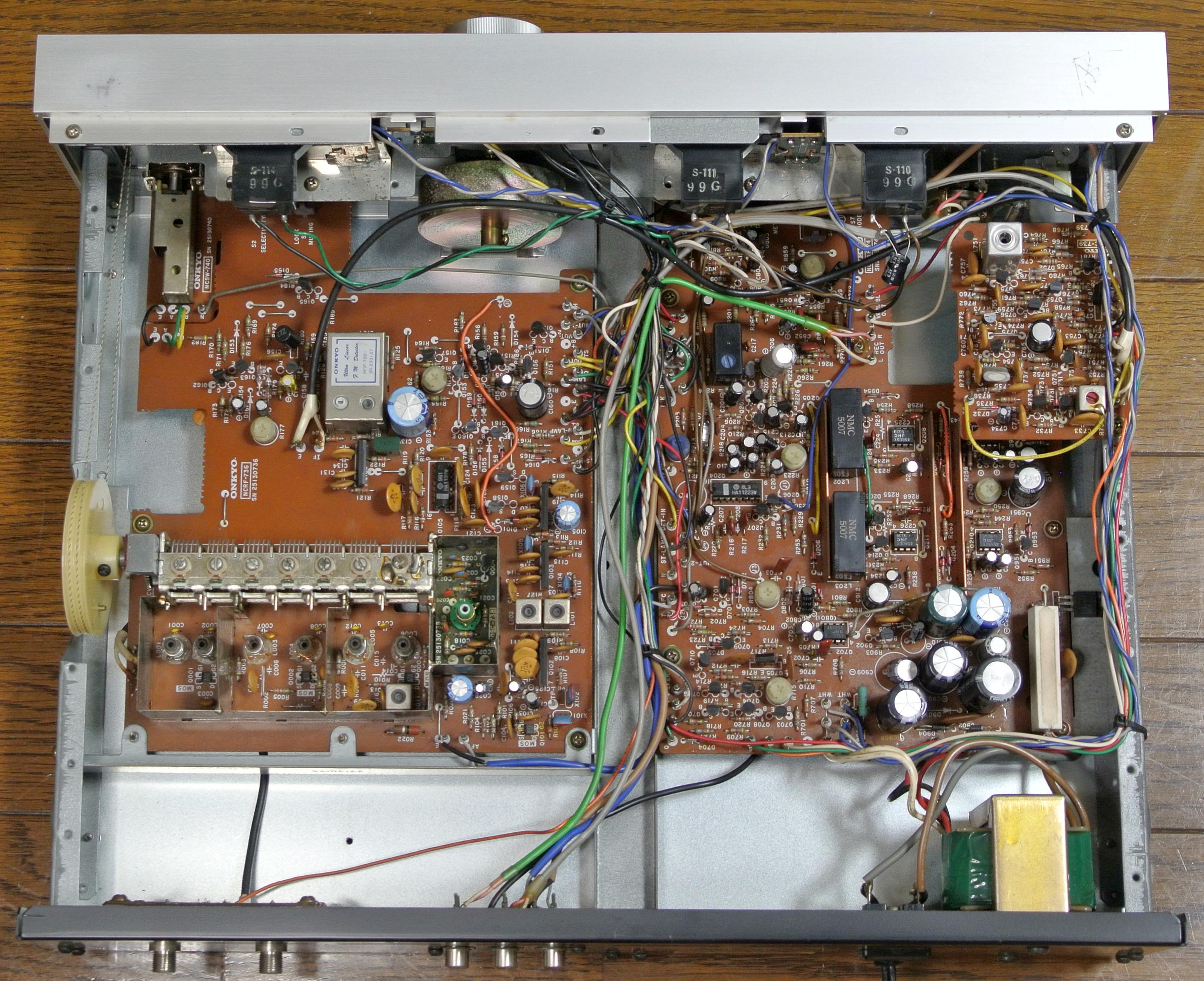

カバーを開けてみました

基板の作りは良いです。写真をクリックすると拡大写真を表示できます。

[チューナ基板] [MPX＆電源基板] [クォーツロック基板] の3枚で構成します。
電源トランスは大きくて立派です。アンテナ A/B はリレーで切換します。
[S メータ] [T メータ] はどこかで見た記憶があります。たぶん YAMAHA T-2 と同じ物です。
- T-2 の指針は赤色でかなり見辛いですが、T-417 の指針は白色で見易いです。
天板は厚みがあるで十分な強度があります。
底板が外せるのでメンテナンス性が良いです。

以下の IC を使用して合理化されています。

メーカ	IC	機能
JRC	NJM4558DX	Dual Operatioal Amplifier
JRC	NJM4560DX	Dual Operatioal Amplifier
HITACHI	HA1137W	FM IF System
HITACHI	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
NEC	uPC1163H	FM IF Amplifier

フロントエンド
- 7連バリコン式で、2点トラッキング調整ができます。以下の構成です。

  (ANT)→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→[Dual Gate FET]→[同調]→[同調]→①→[ミキサ (Dual Gate FET)]→[IFT]→(IF)
  [OSC 同調 (TR)]→①
IF 部
- WIDE 時

  (FE)→[Dual Gate FET]→[CF]→[CF]→[uPC1163H]→[IFT]→[IFT]→②→ [FET] →③→[HA1137W]→[uPC1163H]→[Ratio IFT]→(MPX)
- NARROW 時・・・ WIDE の赤字の部分が以下と置き換わります

  ②→ [CF]→[HA1163H]→[CF]→[HA1163H]→[CF]→[FET] →③
検波部
- 広帯域レシオ検波です。
MPX 部
- PLL MPX の [HA11223W] で構成します。 Pilot キャンセラ付きです。
クォーツロック部
- 常に IF 周波数が 10.7MHz になるようフロントエンドの OSC を PLL 制御します。
- 以下は同社の T-455NⅡ のクォーツロック回路の動作原理説明ですが、T-417 でもほぼ同じです。
- レシオ検波器が [チューナ基板] [クォーツロック基板] に1個ずつあります。
  - [チューナ基板] のレシオ検波器はオーディオ出力に使用します。
  - [クォーツロック基板] のレシオ検波器はクォーツロック制御に使います。 T メータもこのレシオ検波器から抽出します。
- [クォーツロック基板] のレシオ検波器が同調検出すると PLL が ON になり、100kHz 単位の正確な周波数に引き込みます。
- ただし、[位相比較器] の動作タイミングに MPX IC [HA11223W] の 19kHz パイロット信号を流用しているので以下の制約があります。
  - [HA11223W] の 19kHz はステレオ受信した時しか出力されません。
  - よって、ステレオ放送の時はクォーツロックされますが、モノラル放送の時はサーボロックとして動作します。
  - まず間違いなく FM 放送はステレオで放送されているので特に問題はないです。
  - このことより、[クォーツロック基板] の調整には SSG から 10.7MHz stereo 信号出力が必要です。

リペア

[AIR CHECK] スイッチの戻りが悪い
- 同じスイッチは入手困難なため以下のように修復しました。
- エレクトロニッククリーナをスイッチの隙間から噴射してから ON/OFF を繰り返して接点洗浄しました。
- 次に潤滑油の CRC5-56 をスイッチの隙間から ON/OFF を繰り返してから噴射して動きを改善しました。
- ほぼ問題ない程度に回復し直りました。
チューニング時の動作が当初と違って反応が鈍い・・・修理依頼者より
- 「指針が放送局が近付くと引き寄せられるように選局できた」とのことですが、この動作のほうが不具合です。
- T-417 取扱説明書の4ページ⑤⑥を読むとわかりますが、正しい動きは以下です。
  - 同調ノブに手を触れている間はタッチセンサが検知してクォーツロックしないようにしています。
  - T メータをセンタにして同調ノブから手を離すと、ここで初めてクォーツロック (周波数を引き寄せる) します。
  - これでないとフロントエンドの RF 同調回路が正しく放送局の周波数に合わないのです。
- 本機は何度か別のかたが修理しているようです。
  - 「指針が放送局が近付くと引き寄せられるように選局できた」時はタッチセンサ回路が故障していたのです。
  - 同調ノブに手が触れられていることを検出できず、クォーツロック回路が動作し放しになっていたのです。
  - これであると、「指針が放送局が近付くと引き寄せられるように選局できた」になります。
  - 別のかたの修理によってタッチセンセンサが正常になって、正しい動きになったのでしょう。
- と言うことで現在の動作のほうがが正しいので、特に何も処置しませんでした。

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

電圧チェックポイント (VP)

基板	VP	標準電圧	実測電圧	判定	備考
MPX＆電源基板	[Q901]-OUT	+15V	(未測定)	-	[Q901] は 7815 レギュレータ IC
MPX＆電源基板	[Q902]-E	-15V	(未測定)	-	[Q902] はトランジスタ

調整ポイント

基板	種別	部品番号	備考
チューナ基板 (フロントエンド)	L	L001 L002 L003 L004 L005 L006	RF トラッキング
	TC	バリコン RF トリマ×6	RF トラッキング
	L	OSC コイル	OSC トラッキング
	TC	バリコン OSC トリマ	OSC トラッキング
	IFT	L007	IF
チューナ基板	IFT	L101 L102	IF
	DET IFT	L104(白コア)	レシオ検波 (歪補正)
	DET IFT	L104(黒コア)	レシオ検波 (NULL)
	VR	R154	Muting Level
	VR	R177	DET Noise Level (AUTO WIDE/NARROW 切換)
MPX&電源基板	VR	R213	VCO
		R223	パイロットキャンセル
		R240	ステレオセパレーション
		R715	T-meter (NULL)
		R804	Deviation Level
		R858	AIR CHECK (REC CAL)
クォーツロック基板	L	L731	タッチセンサ
クォーツロック基板	L	L751	レシオ検波 (NULL)

FM 受信部の調整

調整はこの順番通り実施します。特にクォーツロック調整 (手順1～4) は一番最初に実施する必要があります。
- なぜなら、クォーツロック基板で [T メータ] [AFC] 電圧を抽出するためです。
- クォーツロック基板は MPX からの 19kHz 信号を見ており、stereo モードでないと正確な 19kHz が出ないです。
[R177] 可変抵抗はノイズが多い時に自動的に NARROW にするレベルを設定します。
- ところが、この [ノイズが多いレベル] のスペックが不明です。 (ノイズ周波数とレベル)
- そこで、本調整では [R177] は触っていません。現状はほぼ中間位置になっています。
- 調整はレシオ検波出力に 40kHz くらいの AF 信号を入れて検出レベルを調整すればよいはずです。

手順	SSG出力	T-417 の設定	調整箇所	TP 及び調整値	備考
1	10.7MHz 90dB stereo 1kHz L+R	MODE : STEREO AIR CHECK : OFF MUTING : OFF SELECTIVITY : AUTO N. REDUCTION : OFF	SSG 出力を X101(左) に注入		クォーツロック調整 X101 は CF
2			[クォーツロック基板] L751	[クォーツロック基板] S～X 間電圧 = 0±1mV
3			[チューナ基板] R715	T メータ = センタ
4			手順1の X101(左) への注入を解除
5	78MHz 90dB 無変調	78MHz 受信	[フロントエンド] OSC コイル	T メータ = センタ	OSC トラッキング調整
6	88MHz 90dB 無変調	88MHz 受信	[フロントエンド] OSC トリマ	T メータ = センタ
7	手順5～6を数回繰り返す
8	78MHz 40dB 無変調	78MHz 受信	[フロントエンド] L001 L002 L003 L004 L005 L006	S メータ = 最大	RF トラッキング調整
9	88MHz 40dB 無変調	88MHz 受信	[フロントエンド] RF トリマ×6個	S メータ = 最大
10	手順8～9を数回繰り返す
11	83MHz 40dB 無変調	83MHz 受信	[フロントエンド] L007 [チューナ基板] L101 L102	S メータ = 最大	IF 調整
12	83MHz 90dB mono 1kHz	83MHz 受信 MUTING : ON	[チューナ基板] L104(白)	オーディオ出力 = 高調波歪最小	レシオ検波調整
13	83MHz 90dB mono 1kHz	83MHz 受信 MUTING : ON	[チューナ基板] L104(黒)	[チューナ基板] R125(前) 電圧 = 0±5mV
14	手順12～13を数回繰り返す
15	83MHz 90dB 無変調	83MHz 受信	[MPX&電源基板] R213	[MPX&電源基板] TP-2 周波数 = 76kHz±120Hz	VCO 調整
16	83MHz 90dB stereo 1kHz L+R		[MPX&電源基板] R223	オーディオ出力 = 19kHz 成分最小	キャリアリーク調整
17	83MHz 90dB stereo 1kHz L-R		[フロントエンド] L007 [チューナ基板] L101 L102	オーディオ出力 = 高調波歪最小	stereo IF 歪調整 ±90度の範囲で調整
18	83MHz 90dB stereo 1kHz R/L		[MPX&電源基板] R240	オーディオ出力 (L/R) = 最小	セパレーション調整
19	83MHz 25dB mono 1kHz		[チューナ基板] R154	MUTING = ON/OFF 閾	MUTING 調整
20	83MHz 90dB mono 400Hz		[MPX&電源基板] R804	D メータ = 100%	D メータ調整
21			-	オーディオ出力 = 記録	AIR CHECK 調整
22		AIR CHECK : ON	[MPX&電源基板] R858	オーディオ出力 = 手順21の -6dB	AIR CHECK 調整

調整結果

既に別のかたが再調整をやっているように思われ、調整ズレは少なかったです。
25dBuV 以上でで MUTING 解除、55dBuV 以上で NOISE REDUCTION 解除になるよう設定しました。
ステレオセパレーションも高調波歪率も良好です。ほぼスペック通りです。
特に NARROW 時のステレオセパレーションが今回の調整で改善しました。

項目	SELECTIVITY	stereo/mono	L	R	単位
ステレオセパレーション (1kHz)	WIDE	stereo	54	54	dB
ステレオセパレーション (1kHz)	NARROW	stereo	48	48	dB
高調波歪率 (1kHz)	WIDE	mono	0.087		%
	WIDE	stereo	0.11		%
	NARROW	mono	0.33		%
	NARROW	stereo	0.52		%
パイロット信号キャリアリーク	WIDE	stereo	-83	-83	dB
オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	0	dB
AIR CHECK 信号	WIDE	mono	421		Hz
AIR CHECK 信号	WIDE	mono	-5.9		dB

使ってみました

修理＆再調整が終わって
- 修理と言っても [AIR CHECK] スイッチの動きを回復作業したくらいで、どこも故障していませんでした。
- 再調整も前の修理者がキチンと調整していたので少し変更したくらいです。
- 再調整で MUTING と NOISE REDUCTION がちゃんと動くようになりました。
- 再調整で NARROW 時のステレオセパレーションもかなり改善しました。
デザイン
- ダイヤルスケールが美しく浮かび上がる照明で、ウットリします。
- メータ照明やインディケータ表示とも調和しています。
- 分厚いシルバーのヘアラインアルミのフロントパネル、重厚感のある同調ノブ、メタルトップのスイッチなど、クール感があります。
- 同調ノブの動きは重過ぎず軽過ぎずちょうどよい感じです。
- ダイヤルスケールと指針の間がごく近いので、周波数を正確に読み取れます。
- リアパネルのアンテナ端子は F 型で妨害雑音が混入しにくいです。
- アンテナ端子が2個あるので1個をワイド FM 対応クリコンに割り当てると、[ANTENNA] スイッチ切換でワイド FM が受信できます。
- オーディオ出力端子の可変側のほうが出力インピーダンスが低い (47Ω) ので、アンプとの接続にはこちらを使うほうがよいです。固定側は 450mV/3kΩ とかなり低いので、こちらはやはり録音機用です。
- RCA 端子や F 端子はむき出しにしておくとサビが乗るので、使わない端子には防塵キャップを被せたほうがよいです。
感度や音質
- 受信感度は良く、クォーツロックで放送局の周波数とピッタリ合ってズレない安心感があります。
- 高音が細めで繊細感があります。レシオ検波らしい良い音です。

仕様など

ドキュメント
- T-417 取扱説明書
- T-417 のサービスマニュアルは見つかりませんでしたが、以下の輸出用チューナの Service Manual がかなり参考になります。
  - T-9 Service Manual
  - T-4090 Service Manual
- QUARTZ LOCK の仕組 (T-4090 の場合)
仕様
発売時情報

項目内容

発売時期 1979年

定価 65,000円
