ONKYO T-429

ONKYO T-429 が到着

2026年5月1日、埼玉県上尾市の K さんから ONKYO T-429 の修理依頼品が到着しました。 K さんの自家配送でした。

FM 専用機で、FM 帰還方式・サーボロックチューナです。

この写真は照明を LED 化した後です。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 受信は出来ますがステレオランプが点きません。 できたら照明ランプの LED 化をお願いします。


2. 外観のチェック


   • 製造シリアル番号は [21100326] で、電源コードの製造マーキングより [1981年製造] とわかりました。


   • 全体的に綺麗です。 特にフロントパネルが美しいです。


   • よくよく見れば僅かな [汚れ] [スレ] [キズ] はあるのですが目立ちません。


   • リアパネルの RCA 端子には灰色のサビが出ており、RCA プラグとの摩擦が大きいです。


3. 電源 ON してチェック


   • 問題なく電源が入り、[STEREO] ランプ以外は全て点灯します。


     • [MODE] スイッチで STEREO/MONO を切り換えても音の変化がないので、[STEREO] ランプ切れではないと思います。


   • スイッチ操作、[同調] ノブによるタッチセンサ動作、各メータは正常に動作します。


   • フロントパネルにある透明板の内側にポツポツとしたゴミが見えます。


4. カバーを開けてチェック


   • バリコンギア機構のプーリー軸の固定が外れ、プーリー軸が脱落しそうになっています。 脱落するとギアがバラバラになって修理不可に陥ります。


   • 上記の他は目視で明らかに劣化とわかる部品は見当たりません。



---

カバーを開けてみました

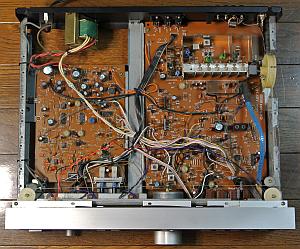

1. 基板の作りは良好 写真をクリックすると拡大写真を表示できます。


   • 大きくは右側にある [チューナ基板] と左側にある [MPX & PS 基板] で構成します。


   • 抵抗など少し大き目の部品を使い、点検用の底板があり、メンテナンスが楽です。


   • 筐体シャーシは T-427 と同じと思われます。 だから、T-429 と T-427 の外形寸法は全く同じ。


   • 以下の IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA1137W	FM IF System
     	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
     JRC	NJM4558D	Dual Operational Amplifier
     	NJM4560D	Dual Operational Amplifier
     NEC	uPC1163H	FM IF Amplifier
     	uPD4011BC	Quad 2 Input NAD Gate
     TOSHIBA	TC4066B	Quad Analog Switch/Multiplexer (4066B と同じ)



2. FM フロントエンド


   • 7連バリコンで以下の構成です。 BOOSTER IN/OUT で構成が変わります。


   • BOOSTER IN 時

     (ANT)→[同調]→[FET×2]→[同調]→[FET×2]→①


   • BOOSTER OUT 時

     (ANT)→①


   • BOOSTER IN/OUT 共通部

     ①→[同調]→[同調]→[同調]→②→[FET×2]→[IFT]→(IF)
     [OSC 同調 (TR)]→[OSC Buffer 同調 (FET)→②


3. IF & 検波部


   • WIDE 時はレシオ検波

     (FE)→[FET]→[UP-CF]→[uPC1163H]→ ③→④ →[TR]→[IFT]→[HA1137W]^{[QR IFT]}→ ⑤→[TR]→[uPC1163H]→[Ratio IFT]→⑥ →(MPX)


   • NARROW 時はクォードラチュア検波

     (FE)→[FET]→[UP-CF]→[uPC1163H]→ ③→[CF]→[CF]→[uPC1163H]→[CF]→④ →[TR]→[IFT]→[HA1137W]^{[QR IFT]}→ ⑤→⑥ →(MPX)


   • [S メータ] [T メータ] は [HA1137W] で抽出します。 すなわち、[T メータ] はクォードラチュア検波のほうになります。


4. MPX 部


   • [HA11223W] を使って 38kHz スイッチング信号抽出とパイロットキャンセルを行います。


   • 抽出された 38kHz スイッチング信号を使ってディスクリート回路でステレオ分離します。


   • すなわち、PLL 同期に [HA11223W] を使っていますが、ステレオ分離回路は外付けとなっています。



---

リペア (その1)：[WIDE] [NARROW] [FM SERVO] [LOCKED] [TUNED] [STEREO] ランプの LED 化

1. オジナルの [WIDE] [NARROW] [FM SERVO] ランプの回路


   • 下の回路図はオリジナルで、麦球フィラメントランプを [-20] で DC 駆動しています。


   • [-20] とは安定化されていない負電圧で -30～-20V くらいの電圧です。




2. [WIDE] [NARROW] [FM SERVO] ランプを LED 化する回路


   • 使用する LED は [3mm 砲弾型高輝度白色、25000mcd、照射角30度] のものです。


   • 電流制限抵抗 [R908] [R909] [R910] を LED に合うよう変更しました。

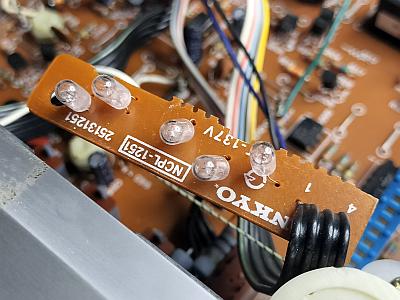

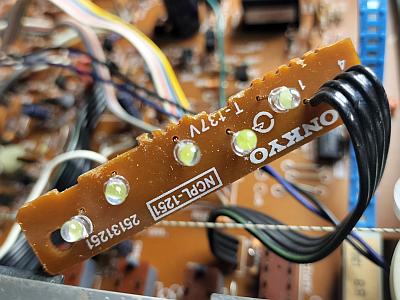

   • 左の写真は LED 化前で、照明基板に5個の麦球フィラメントランプが実装されていました。


   • 右の写真は LED 化後で、5個全て高輝度白色 LED に交換しました。


   • なお。写真からわかるようにランプは一直線に並んでいません。 ランプホルダは何かの機種用を流用したみたいです。


     • このため、少し輝度ムラが出ます。 フィラメントランプの時も輝度ムラがありました。 やむを得ないです。


     　


3. [LOCKED] [TUNED] [STEREO] ランプの LED 化


   • 左の回路図は LED 化前で、照明基板に3個の麦球フィラメントランプが実装されていました。 クリックすると大きな回路図を表示します。


   • 右の回路図は LED 化後で、5個全て高輝度白色 LED に交換しました。 クリックすると大きな回路図を表示します。


   • こちらのランプホルダは一直線に並んでおり、輝度ムラは出ません。

     　

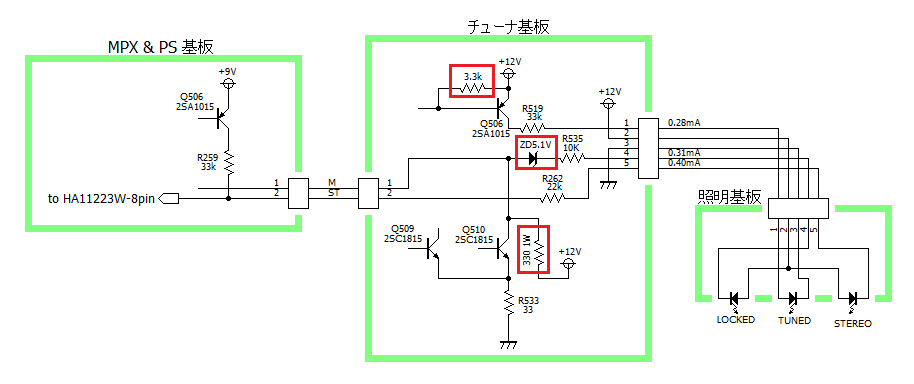

   • LED 化後の回路図で赤枠で囲んだ部品について補足説明します。


     • 赤枠で囲んだ 3.3kΩは [TUNED] LED が完全に消灯せず薄く点灯するのを防止しています。 麦球より LED のほうが感度が高いのです。


     • 赤枠で囲んだ ZD5.1V は [LOCKED] LED にかかるモレ電圧を打ち消しています。 ないと薄く点灯してしまいます。


     • 赤枠で囲んだ330Ωはサーボロックが誤動作するのを防止しています。


       • [LOCKED] ランプの状態を後段の回路が見ており、回路インピーダンスが高いと後段の回路が動作できないのです。


       • 330Ωを入れると回路インピーダンスが下がり、後段の回路が正常に動作します。



---

リペア (その2)：[各メータ] [ダイヤル] [指針] ランプの LED 化

1. オリジナルのフィラメントランプの取り付け状態と LED 化前後の回路図

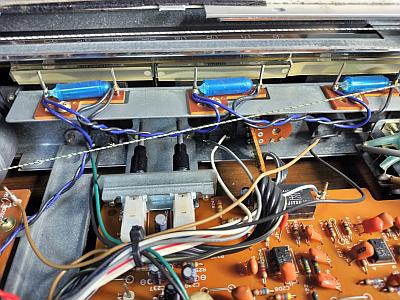

   • 左の写真で青い長細い物体は3個のメータを照明するフィラメントランプです。 このランプはもう製造されていません。

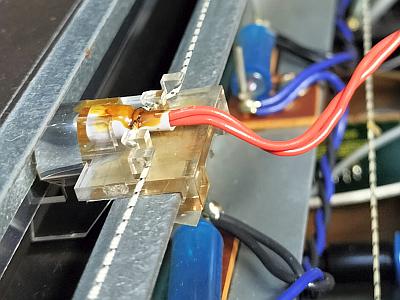

   • 右の写真で青い長細い物体はダイヤルを照明するフィラメントランプです。 メータ照明用ランプと同じランプです。

     　


   • 左の写真は指針を照明する麦球フィラメントランプです。

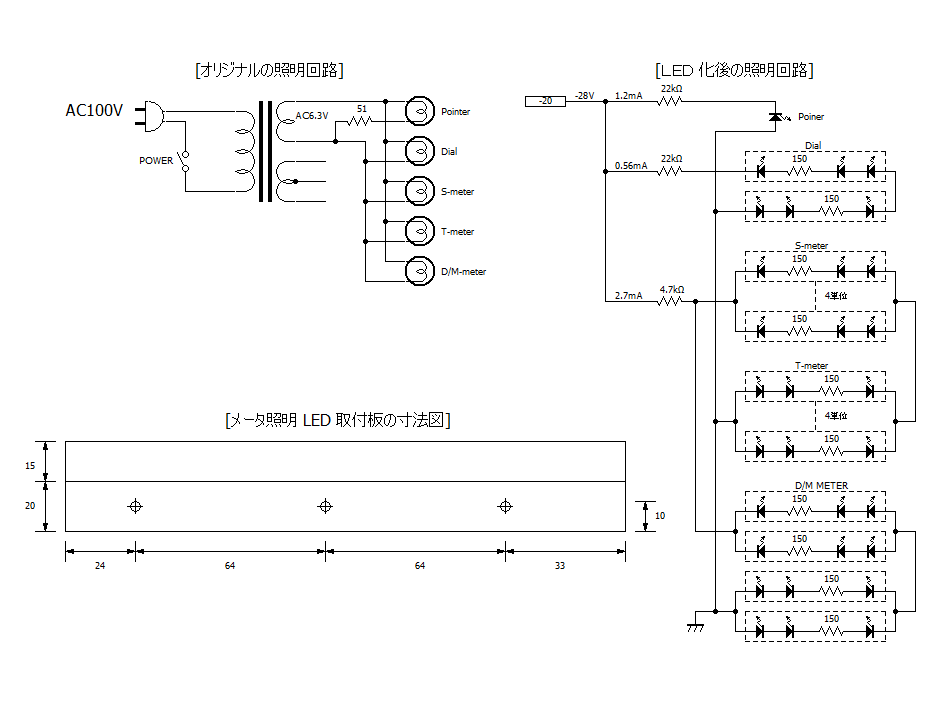

   • 右の図は [オリジナルの照明回路] [LED 化後のの照明回路] [メータ照明 LED 取付板の寸法図] です。 クリックすると大きな図を表示します。

     　


2. LED 化

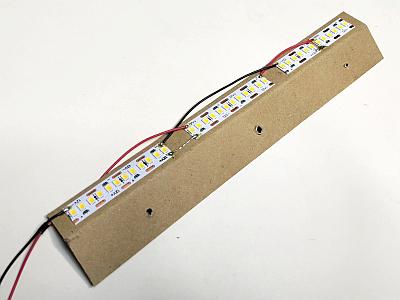

   • 左の写真は [メータ照明 LED 取付板] とそれに実装したウォームホワイト色テープ LED です。 プリ配線後です。


     • [メータ照明 LED 取付板] は厚めのボール紙で製作しています。 強度的に十分だし、何しろ加工が簡単。

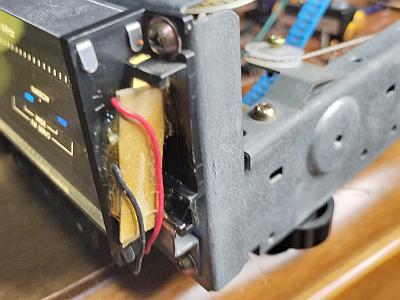

   • 完成した [メータ照明 LED 取付板] を右の写真のように本体に実装しました。

     　


   • 左の写真は [ダイヤル照明 LED 取付板] とそれに実装したウォームホワイト色テープ LED です。 プリ配線後です。


     • [ダイヤル照明 LED 取付板] は厚めのボール紙で製作しています。 強度的に十分だし、何しろ加工が簡単。


   • 完成した [ダイヤル照明 LED 取付板] を右の写真のように G17 ボンドで本体に接着しました。

     　

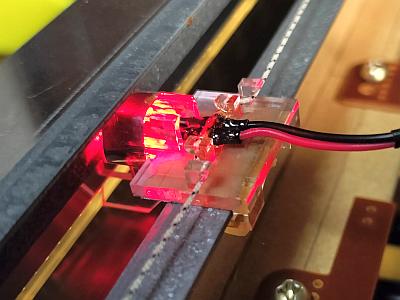

   • 左の写真は指針用に実装した赤色 LED です。 ダイヤルがウォームホワイト色なので、この色のほうが認識しやすいです。


     • 使用した LED は [3mm 砲弾型高輝度赤色、20000mcd、照射角30度] のものです。

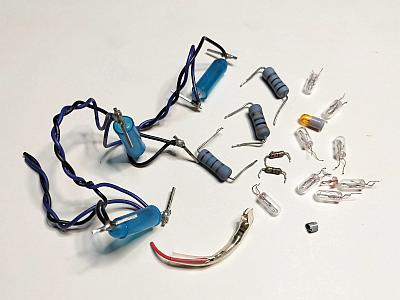

   • 右の写真はこれまで実装されていたフィラメント＆関連部品です。


     • 一部取り外す時に破損したので全部ではありません。 ご参考です。


     　



---

リペア (その3)：[STEREO] ランプが点灯しない

1. 調査と原因


   • [STEREO] ランプ切れではないことを確認したので、MPX VCO 調整ボリュームを回してみました。


   • 結果、[STEREO] ランプは点灯するようになったのですが、MPX VCO 調整ボリュームを軽く叩くと [STEREO] ランプが消えます。


   • 原因は MPX VCO 調整ボリュームの故障です。


2. 修理


   • 下の交換リストのように MPX VCO 調整ボリュームの [R264] を交換しました。



     基板	部品番号	交換前	交換後	備考
     MPX & PS 基板	R264	VR3.3kΩ (B)	VR3kΩ (B)	MPX VCO 調整ボリューム

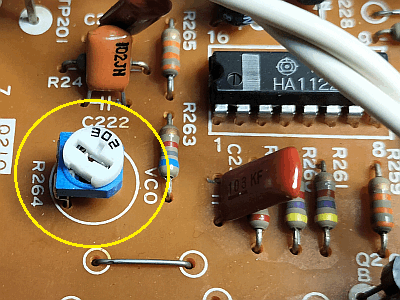

   • 左の写真は交換後で黄〇で囲んだ部品です。 右の写真は故障したボリュームで、回転軸が真っ黒にサビて故障したのです。

     　


3. 修理後の動作チェック


   • [STEREO] ランプが点灯し、ステレオ音が出ることを確認しました。


   • [R264] の周囲をハンマリング試験しても [STEREO] ランプが安定に点灯したままを確認しました。



---

リペア (その4)：バリコンギア機構のプーリー軸が外れかかっている

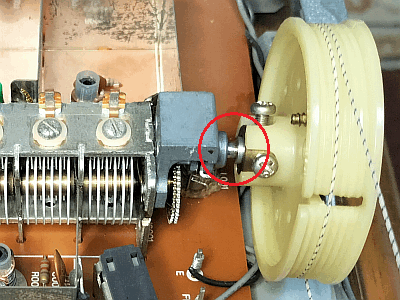

1. 下の左の写真で赤〇の部分のプーリー軸に隙間が見えますが、この隙間がないのが正しいです。


   • バリコンギア機構のプーリー軸の固定が外れているのです。


   • 放置するとプーリー軸が脱落し、ギア機構がバラバラになります。 こうなると修復不能になります。


   • どうやって固定しているのか不明なので、バリコンメーカでないと直せないです。 でもメーカ対応していません。


   • そこで、プーリー軸が脱落しない対策をします。


2. 修理


   • [側板]～[プーリー] の間に [特注アクリル板] を挿入して、側板から押さえ込んで脱落防止します。


   • 寸法測定すると [側板]～[プーリー] の間隔が 12mm でした。 これより、10mm 厚が適合するとわかりました。


   • 当方で常備している [特注アクリル板] の [50×50×5mm] を2枚貼り合わせて 10mm 厚として使いました。


   • これを右の写真のように右側板内側に G17 ボンドで接着しました。

     　


   • 天板 (側板) を被せて完成です。 天板を被せた状態ではプーリー軸脱落の心配はありません。


3. 修理後の動作確認


   • [TUNING] ノブを回してもバックラッシュが発生せず、指針がスムーズに動くことを確認しました。 直りました。


4. コメント


   • 天板を外したらプーリー軸が脱落しないよう注意ください。 脱落させてしまうと修理不能になります！


   • 天板を取り付ける前にプーリー軸を手で押し込みます。 それから天板を取り付けます。



---

リペア (その5)：その他

1. ハンダクラック予防補修

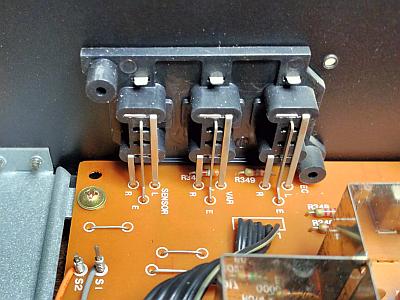

   • T-429 においてはリアパネルにある RCA 端子でハンダクラックが発生しやすいです。


   • 右の写真は RCA 端子の裏側で、ヒョロ長いリードが基板に直接ハンダ付けされています。


   • リードのハンダ付け部分はリアパネルと基板の2方向から常にストレスがかかっています。


   • RCA 端子のリードのハンダ部分を基板の裏側で補修ハンダ付けしました。


2. フロントパネルにある透明板の内側にポツポツとしたゴミが見える


   • フロントパネルを取り外して透明板の内外を清掃しました。


   • ポツポツとしたゴミの他にスス状の汚れがありました。


   • 清掃でフロントパネルの表示コントラストが上がりました。


3. RCA 端子に灰色のサビが出ている


   • ピカール液 を使ってマイクロ研磨して端子に少し輝きが蘇りました。


   • 新品同様の輝きになった訳ではありませんが、使用には問題ない程度に回復しました。


   • サビがこれ以上進行しないよう、使わない端子には防塵カバーを装着することをお奨めします。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント



   基板	セクション	種別	調整ポイント	調整内容
   チューナ基板	フロントエンド	L	L001 L002 L003 L004 L005 L008	RF トラッキング
   		TC	[バリコン] RF トリマ×6
   		L	L007	OSC トラッキング
   		TC	OSC トリマ
   		IFT	L006	IF
   	IF	IFT	L101	IF
   			L103	QR 検波 同調点
   			L104	QR 検波 歪補正
   			L106(右)	レシオ検波 同調点
   			L106(左)	レシオ検波 歪補正
   			L107	アンチバーディフィルタ
   		VR	R019	AFC レベル
   			R146	サーボロック調整 (AFC Null)
   			R520	AIR CHECK レベル調整
   MPX & PS 基板	MPX	L	L201	Pilot キャンセル調整
   		VR	R212 (SEP)	stereo セパレーション調整 (L)
   			R213 (SEP)	stereo セパレーション調整 (R)
   			R264 (VCO)	MPX VCO 調整
   			R274 (P CANCEL)	Pilot キャンセル調整
   			R275 (DEV)	D メータ調整



2. テストポイント (TP)



   基板	TP	接続先	内容	備考
   チューナ基板	TP-SENSOR	[TP-SENSOR]～GND	GND に短絡すると タッチセンサ ON
   	TP-SM	[TP-SM]～GND	S メータ
   MPX & PS 基板	TP201	[TP201]～GND	MPX VCO 周波数	76kHz±120Hz



3. 電圧チェックポイント (VP)



   基板	VP	標準値	実測値	判定	備考
   MPX & PS 基板	+12	+12V	+11.8V	〇	安定化電源
   	-12	-12V	-13.1V	〇
   	+9	+9V	+8.00V	〇
   	-9	-9V	-7.97V	〇
   	-20	-26V	-27.8V	〇	非安定化電源



4. FM 受信部の調整



   手順	SSG出力	T-429 の設定	調整箇所	TP 及び調整値	備考
   1	CF カラーマーキングを確認する 　　fCF ＝ IF 周波数 本機は赤色の fCF ＝ 10.70MHz だった
   2	-	MODE : STEREO AIR CHECK : OFF MUTING : OFF FM SERVO : OFF SELECTIVITY : NARROW BOOSTER : IN	-	-
   3	fCF 90dB 無変調	SSG 出力を Q101-G に注入する			同調点(仮)調整
   4		-	L103	T メータ = センタ
   5		手順3の SSG 注入を解除する
   6	78MHz 90dB 無変調	指針を78MHz に合わせる	L007	T メータ = センタ	OSC トラッキング調整 指針をダイアヤルに 合わせるのが目的
   7	88MHz 90dB 無変調	指針を88MHz に合わせる	OSC トリマ
   8	手順6～7を数回繰り返す
   9	78MHz 40dB 無変調	78MHz 受信	L001 L002 L003 L004 L005 L008	S メータ = 最大	RF トラッキング調整
   10	88MHz 40dB 無変調	88MHz 受信	[バリコン] RF トリマ×6
   11	手順9～10を数回繰り返す
   12	83MHz 40dB 無変調	83MHz 受信	L006 L101	S メータ = 最大	IF 調整
   13	83MHz 90dB mono 1kHz		L104	オーディオ出力 = 高調波歪最小	NARROW QR 検波調整
   14			L103	T メータ = センタ
   15	手順13～14を数回繰り返す
   16	83MHz 90dB mono 1kHz	83MHz 受信 SELECTIVITY : WIDE	L106(左)	オーディオ出力 = 高調波歪最小	WIDE レシオ検波調整
   17			L106(右)	R135(右) 電圧 = 0±1mV
   18	手順16～17を数回繰り返す
   19	83MHz 90dB 無変調	83MHz 受信 MUTING : OFF	-	T メータ = センタ MUTING ON/OFF で T メータ = センタ で変わらないこと	サーボロック調整
   20		83MHz 受信 MUTING : ON	R146
   21	83MHz 90dB mono 1kHz	83MHz 受信 MUTING : ON	R275	D メータ = 100%	D メータ調整
   22	83MHz 90dB stereo 1kHz L+R		R246	下の [VCO 調整手順] を参照	MPX VCO 調整
   23			L201 R274	オーディオ出力 = 19kHz 成分最小	Pilot キャンセル調整
   24			L006	オーディオ出力 = 高調波歪最小	IF 歪補正
   25	83MHz 90dB stereo 1kHz R		R212	オーディオ出力 (L) = 最小	stereo セパレーション調整
   26	83MHz 90dB stereo 1kHz L		R213	オーディオ出力 (R) = 最小



   • VCO 調整手順



     手順	備考
     1	R246 を反時計方向に回し切る
     2	R246 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	R246 を時計方向に回し切る
     4	R246 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	R246 を [手順2] と [手順4] の中間に設定する



5. 調整結果


   • サーボロック調整が滅茶苦茶ズレていました。


     • サーボロックは本来ロックがかかると高調波歪が下がるのですが、本機はサーボロックがかかると高調波歪が増加していました。


     • 再調整で本来の正しい動作に戻りました。


   • WIDE 側のレシオ検波で大きなズレがあり、高調波歪率が悪化していました。 再調整で良好になりました。


   • パイロット信号キャリアリークがかなり悪化していました。 再調整で優秀な性能になりました。


   • ステレオセパレーションが 20dB 程度と大きく落ち込んでいました。 再調整で 50dB を超える優秀な性能になりました。



     項目	SELECTIVITY	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	53	55	dB
     	NARROW		25	22	dB
     高調波歪率 (1kHz)	WIDE	mono	0.021		%
     		stereo	0.021		%
     	NARROW	mono	0.51		%
     		stereo	0.51		%
     パイロット信号キャリアリーク	WIDE	stero	-79	-87	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	+0.12	dB
     AIR CHECK 信号	WIDE	mono	469		Hz
     			-6.0		dB




---

使ってみました

1. 修理＆再調整が終わって


   • 照明の LED 化作業で大変な手間と時間がかかりました。


   • 昔のアナログチューナではランプの点灯状態を直接取り込んで以降の制御を行う部分があります。


     • フィラメントランプ → LED にすると (LED のほうが感度が良いで) 回路インピーダンスが上がってしまいます。


     • これが原因で、この LED 化回路以降の制御に問題が出るのです。


   • 筆者は回路屋さんなので、この問題を回路的に解決して、やっと LED 化が完成しました。 疲れました！


2. デザイン


   • フロントパネルは分厚いアルミ材で質感があります。


   • 高さが 99mm とスリムに見えるデザインです。


   • 電源を入れるとダイヤルスケールのイルミネーションが美しいです。


   • [S メータ] [T メータ] に加えて [D メータ] もある3メータ構成です。


   • [TUNING] ノブはタッチセンサになっています。


     • ノブに手を触れるとサーボロックが解除され、手を離すと自動的にサーボロックがかかります。


     • サーボロックの効きかたは、かなり素早いです。 スッと T メータのセンタに引き込まれます。


   • オーディオ出力端子は固定出力と可変出力があります。


     • 固定出力はごく普通の仕様で、一般の RCA コードで接続します。


     • 可変出力は特殊で、付属の スーパーサーボコード を使う仕様です。


     • 可変出力の SIGNAL 側にはオーディオ出力が出ており、こことアンプを一般の RCA コードでつないでも音が出ます。


       • ただし、取扱説明書にはこういう使いかたは記述されておらず、メーカサポート外になります。


     • スーパーサーボコードの回路は取扱説明書に記載があり、自作も容易です。


   • FM アンテナ入力は F 端子なので妨害電波を拾いにくいです。


     • 安定に受信するには、できるだけ F 端子を使うのがよいです。


3. 受信性能＆音質


   • 感度や妨害波排除能力は問題なく良いです。


   • SELECTIVITY = WIDE ではレシオ検波の安定したシッカリした良い音です。


   • SELECTIVITY = NARROW ではクォードラチュア検波特有の柔らかい音です。



---

仕様など

1. ドキュメント


   • T-429 取扱説明書


   • ONKYO Amplifiers/Tuners カタログ 1981年9月版 ・・・ T-429 のカタログあり


2. 仕様



   FM 受信部
   受信周波数範囲	76～90MHz
   実用感度 (75Ω/IHF)	RF Booster out	1.75μV/16.1dBf
   	RF Booster in	0.9μV/10.3dBf
   S/N 比 50dB 感度 (75Ω/IHF)	RF Booster in	1.7μV/15.8dBf
   相互変調妨害比 (±1MHz/±2.5MHz)	RF Booster out	100dB/105dB
   	RF Booster in	90dB/100dB
   イメージ妨害比 (83MHz)	RF Booster out	100dB
   	RF Booster in	120dB
   IF 妨害比 (83MHz)	RF Booster out	110dB
   	RF Booster in	120dB
   S/N 比	mono : 90dB stereo : 86dB
   スプリアス妨害比	RF Booster out	100dB
   	RF Booster in	120dB
   2信号選択度 (±400kHz 離調)	IF Wide	45dB
   	IF Narrow	85dB
   AM 抑圧比	IF Wide	65dB
   	IF Narrow	55dB
   キャプチャーレシオ	IF Wide	1.0dB
   	IF Narrow	2.0dB
   歪率	IF Wide	mono : 50Hz～10kHz : 0.04% stereo : 400Hz : 0.02%、50Hz～10kHz : 0.08%
   	IF Narrow	mono : 50Hz～10kHz : 0.15% stereo : 400Hz : 0.3%、50Hz～10kHz : 0.4%
   周波数特性	20Hz～15kHz +0.2dB -0.8dB
   アンテナインピーダンス	75Ω不平衡型
   ステレオセパレーション	IF Wide	1kHz : 60dB、100Hz～10kHz : 50dB
   	IF Narrow	1kHz : 45dB、100Hz～10kHz : 40dB
   キャリアリーク	-65dB
   出力電圧/インピーダンス	可変出力	0～1200mV/1kΩ
   	固定出力	450mV/3.3kΩ
   総合
   電源	AC100V, 50/60Hz
   消費電力 (電気用品取締法規格)	28W
   外形寸法	435(W)×99(H)×393(D)mm
   重量	7kg
   その他
   別売	サイドウッド CW-9 (5,000円)
   発売時期	1981年
   定価	69,800円




---
