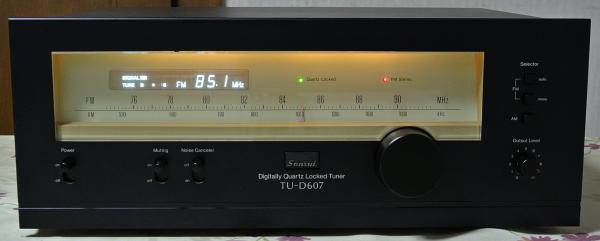

SANSUI TU-D607

SANSUI TU-D607 が到着

2022年7月7日の七夕に熊本市の M さんより SANSUI TU-D607 の修理依頼品が到着しました。

Quartz Lock バリコンチューナ です。

今回はバリコン機構部に不具合があり、私では直せないので、修理は途中でギブアップしました。 一応、[Quartz Locked] [FM Stereo] ランプが点灯して受信できるようにはなっています。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • ヤフオクで安く購入して修理を試みたのですがお手上げです。 修理お願いします。


   • AM の動作不具合


     • 10Ωの抵抗ヒューズを交換したらデジタル周波数表示器は動きました。


     • AM 表示が点いたり消えたりで受信しません。


     • 周波数と針がズレているので、トリマコンデンサを回してみましたが周波数と針が合いません。


   • FM の動作不具合


     • 全く受信せず、トリマコンデンサを回してもダメでした。


2. 外観


   • 製造シリアル番号は [849020608] です。 電源コードの製造マーキングより、本機は1978年製とわかりました。


   • 外観は並より少しマシな中古状態です。 フロントパネルの透明アクリル板に少し線キズがあります。


   • リアパネルは綺麗ですが、端子類に錆が出ています。 アンテナ端子の1つがブラスチック部分が割れて無くなっています。


   • 天板にはスレがありますが、まあまあ綺麗です。


3. 電源 ON してチェック


   • FM/AM 共受信できません。 ダイヤル指針の周波数がデジタル周波数表示に表示されずデタラメです。


   • AM 受信状態で見ていると時々 [AM] 表示などが点滅します。



---

TU-D607 と輸出版の TU-719

1. TU-D607 の輸出版は TU-719 と言われますが ・・・


   • 私には TU-719 の機能を省略したものが TU-D607 のように思われます。


2. TU-D607 と TU-719 の違い


   • 電源電圧と FM 受信周波数範囲が違うのはもちろんですが、他に以下の違いがあります。



     比較項目		TU-D607	TU-719
     フロントパネル上のスイッチ	[Power] スイッチ	〇	〇
     	[Band width] スイッチ	×	〇
     	[Muting] スイッチ	〇	〇
     	[Noise Canceler] スイッチ	〇	〇
     	[Calibration Tone] スイッチ	×	〇
     	[Selector] スイッチ	〇	〇
     内部の基板	チューナ基板	〇	〇
     	オーディオ基板	〇	〇
     	デジタル基板	〇	〇
     	プリスケーラ基板	×	〇
     	電源基板	〇	〇



3. 以上の違いはありますが非常によく似た兄弟機種なので、TU-719 のドキュメントは TU-D607 でも十分参考になります。



---

カバーを開けてみました

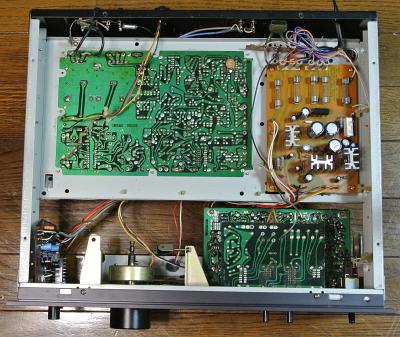

1. 基板の作りは良いです。 写真をクリックすると拡大写真を表示できます。


   • 大きくは [チューナ基板] [オーディオ基板] [デジタル基板] [電源基板] で構成します。


   • 左の写真で一番大きいのが [チューナ基板]、手前左が [デジタル基板]、手前右で縦取り付けが [オーディオ基板] です。


   • 右の写真で後方右が [電源基板] です。


   　


   • [デジタル基板] に PLL 回路が組み込まれており、Quartz Lock 制御します。


   • IC を使用して合理化が図られています。



     メーカ	IC	機能
     HITACHI	HA11225	FM IF System
     	HA11223W	PLL FM Stereo Demodulator with Pilot Cancel
     JRC	NJM4558	2回路入り汎用オペアンプ
     OKI	MSM5540	MCU
     Panasonic	AN6821	1/20 Divider Prescalers
     ROHM	BA658	Bar-Graph Display
     SANYO	LA1222	FM IF Amplifier
     	LA1240	AM Electronic Tuner
     TOSHIBA	TA7302P	FM IF Amplifier



2. FM フロントエンド


   • 4連バリコンで以下の構成です。


   • 同調回路のコイルは空芯コイルなので、コイル調整は難しいです。 必然的にトリマコンデンサによる1点トラッキングになります。




3. FM IF 部


   • 輸出用 TU-719 から Narrow 部分が削除されて、Wide だけの以下の構成です。 実際、Narrow なんて使わないので、これでイイです。

     (FE)→[TR]→[CF]→[TA7302P]→[CF]→[CF]→[LA1222]→[IFT]→[HA11225]


4. FM 検波部


   • [HA11225] を使ったクォードラチュア検波で、この IC で S メータと T メータを駆動します。


5. MPX 部


   • [HA11223W] を使った PLL MPX です。


6. AM 受信部


   • フロントエンドは2連バリコンです。 [LA1240] で全てを構成します。


7. 総合して


   • Quartz Lock 制御がある以外は、ごくベーシックなバリコン式チューナと変わりません。



---

Quartz Lock 方式には2種類ある

1. 2種類の Quartz Lock 方式


   1. 放送局検知型 Quartz Lock 方式 ・・・ 放送局を検知してから Quartz Lock


      • Quartz Lock OFF の状態で、通常のバリコン式チューナと同様に放送局に同調します。


      • 放送局を検知して同調する (同調点検出) と Quartz Lock 回路が動作開始し Lock ON します。


      • [放送局検知]→[Quartz Lock ON] となるため、Quartz Lock 回路の論理は非常に複雑になります。


      • 逆に言うと、この方式のバリコン式チューナは通常のバリコン式チューナに非常に近いと言えます。


   2. 常時 Quartz Lock 方式 ・・・ 放送局検知に関係なく常に Quartz Lock


      • バリコン容量 (回転角) をベースに常に 0.1MHz 単位の OSC 発振を行います。


      • このため、放送局検知の有無に関わらず常に Quartz Lock しています。


      • 放送局検知は関係ないため、Quartz Lock 回路は非常にシンプルになります。


      • 逆に言うと、この方式のバリコン式チューナはシンセサイザチューナに非常に近いと言えます。


      • 今回再調整した TU-D607 はこちらの仲間です。


2. その効果は？


   • [放送局検知型 Quartz Lock 方式] [常時 Quartz Lock 方式] いずれも 0.1MHz 単位で同調するので効果に違いはありません。


3. どちらに軍配が上がるか？


   • 効果が同じなら回路がシンプルで経年変化に強い [常時 Quartz Lock 方式] が良いのに決まっています。


   • [放送局検知型 Quartz Lock 方式] では回路の論理が複雑になる分、経年変化に弱いです。


   • 再調整する立場から言っても [常時 Quartz Lock 方式] のほうが調整が非常に楽です。


   • [放送局検知型 Quartz Lock 方式] は旧来のバリコン式チューナの設計から脱皮できなかった人の設計かな？


   • [常時 Quartz Lock 方式] は当時の新人類の設計かな？


4. [放送局検知型 Quartz Lock 方式] のチューナの例


   • LUXMAN T-12 、 ONKYO Integra T-7 、 ONKYO Integra T-408 、 Pioneer EXCLUSIVE F3 、 Pioneer F-005


5. [常時 Quartz Lock 方式] のチューナの例


   • SUNSUI TU-D607 、 DIATONE DA-F15 、 DIATONE DA-F15S 、 DIATONE M-F01 、 Pioneer F-007



---

リペア

1. FM/AM とも受信できない


   • 原因は +12V 電源出力が +6.07V になっているためです。


   • なお、この電圧が時々 +9V になることがあります。 この時に [AM] 表示が点滅します。


   • 下の電源回路の [TR04] 2SC945 の故障です。


   • [TR03] [TR04] の 2SC945 → 2SC1815 と交換、念のため [C16] 10uF/16V を交換して直りました。


   • これで AM は受信できるようになりましたが、FM は受信はするが +4MHz ほど周波数ズレしています。




2. FM で +4MHz ほどの周波数ズレがある


   • 原因は FM フロントエンドの OSC トリマコンデンサの完全故障です。


   • トリマコンデンサを回しても容量が変わりません。 0pF になっているようです。


   • フロントエンド内の OSC トリマコンデンサを除去し、代わりに 10pF のトリマコンデンサを外付けしました。


   • 仮調整して FM も受信できるようになりました。


3. 本格再調整で問題発生！


   • ダイヤル指針の周波数とデジタル表示部の周波数が一定しないのです。 ±0.4MHz ほどの遊びがあります これではトラッキング調整できません。


   • 最初、回路的な問題かと思い調査しましたが、異常ありません。

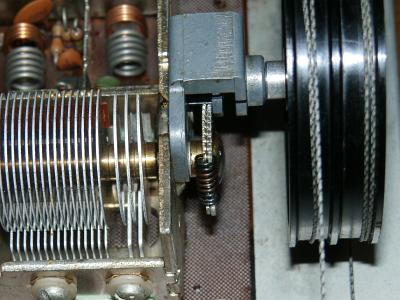

   • バリコンを疑って、プーリーを触るとポロンと抜け落ちました。


   • ギア機構にあるはずのプーリー軸の [C リング] が無くなっています。


   • 更に、ギアのバックラッシュ防止用スプリングが伸び切ったままです。


   • これでダイヤル指針に ±0.4MHz ほどの遊びができていたのです。


   • これは私では直せないので、ここで修理をギブアップしました。


4. 交換した部品の記録


   • 下の写真は元は基板に実装されていた部品です。 右端の金具はストッパー金具で、プーリーが抜け落ちた時に外れました。





---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

1. 調整ポイント


   • チューナ基板



     FM/AM	機能	種別	調整ポイント	調整内容
     FM	フロントエンド	TC	TCa1 TCa2 TCa3	RF トラッキング
     			TCa4	OSC トラッキング
     		IFT	IFT01	IF
     	IF	IFT	T01	IF
     			T02	T meter (同調点)
     			T03	mono 歪補正
     		VR	VR02	IF 歪補正
     			VR03	Muting レベル
     			VR07	IF 歪補正
     			VR08	IF 歪補正
     	MPX	VR	VR04	VCO
     			VR05	Pilot Cancel
     AM	フロントエンド	L	L702 (バーアンテナ)	RF トラッキング
     		TC	TC01
     		L	T04	OSC トラッキング
     		TC	TC02
     	IF	IFT	T05	IF
     	検波	L	LC02	9kHz ノッチフィルタ



   • その他の基板



     基板	種別	調整ポイント	調整内容
     オーディオ	VR	VR01	FM ステレオセパレーション
     デジタル	TC	TC01	Quartz Lock Base Clock 微調整 (6.5536MHz)
     	VR	VR01	FM S meter レベル
     		VR02	AM S meter レベル
     		VR03	FM AFC Bias



2. 電圧チェックポイント (VP)



   VP	標準値	実測値	判定	備考
   電源基板 [13]	-12V	-10.7V	〇
   電源基板 [14]	+26V	+20.6V	〇
   電源基板 [15]	+12V	+12.2V	〇	+12V 電源修理後の電圧
   電源基板 [21]	+5V	+4.97V	〇



3. FM 受信部の調整



   手順	SSG出力	TU-D607 の設定	調整箇所	TP 及び調整値	備考
   1	-	Selector : FM mono Muting : off Noise Canceler : off	-	-
   2	-	[デジタル基板] TR15 コレクタを電線で GND と接続する			Quartz Lock 阻止
   3	-	-	デジタル基板 VR03	[45]～GND 間電圧 = 7±0.2V	AFC Bias 調整
   4	-	ダイヤル指針を 83.0MHz に合わせる			OSC トラッキング調整
   5	-	-	TCa4	デジタル周波数表示 = 83.0MHz
   6	-	手順2の電線を取り外す			Quartz Lock 回復
   7	83MHz 40dB mono 1kHz	83MHz 受信	TCa1 TCa2 TCa3	[46]～GND 間電圧 = 最大 (FM S-meter)	RF トラッキング調整
   8			IFT01 T01		IF 調整
   9	83MHz 90dB mono 1kHz		T03	オーディオ出力 = 高調波歪率最小	クォードラチュア検波調整
   10			T02	[41]～[42] 間電圧 = 0±0.2V
   11	手順9と10を数回繰り返す
   12	83MHz 60dB mono 1kHz	83MHz 受信	デジタル基板 VR01	S メータ = ちょうどフル	S メータ調整
   13	-	Selector : FM auto Muting : off Noise Canceler : off	-	-
   14	83MHz 90dB stereo 1kHz L+R	83MHz 受信	VR04	下の [VCO 調整手順] を参照	VCO 調整
   15			VR05	オーディオ出力 = 19kHz 成分最小	パイロットキャンセル調整
   16			IFT01 T01 VR02 VR07 VR08	オーディオ出力 = 高調波歪率最小	IF 歪補正 (stereo)
   17	83MHz 90dB stereo 1kHz R/L		オーディオ基板 VR01	L/R ch. オーディオ出力 = 最小	ステレオセパレーション調整
   18	83MHz 15dB stereo 1kHz L+R		VR03	[STEREO] ランプ = ちょうど点灯	Muting レベル調整



   • VCO 調整手順



     手順	備考
     1	VR04 を反時計方向に回し切る
     2	VR04 を徐々に時計方向に回し、ディスプレイの [STEREO] 表示が点灯した位置を記録する
     3	VR04 を時計方向に回し切る
     4	VR04 を徐々に反時計方向に回し、ディスプレイの [STEREO] 表示が点灯する位置を記録する
     5	VR04 を [手順2] と [手順4] の中間に設定する



4. AM 受信部の調整



   手順	SSG出力	TU-D607 の設定	調整箇所	TP 及び調整値	備考
   1	-	Selector : AM Muting : off	-	-
   2	-	ダイヤル指針を 600kHz に合わせる			OSC トラッキング調整
   3	-	-	T04	デジタル周波数表示 = 600kHz
   4	-	ダイヤル指針を 1400kHz に合わせる
   5	-	-	TC02	デジタル周波数表示 = 1400kHz
   6	手順2～5を数回繰り返す
   7	600kHz 40dB 1kHz	600kHz 受信	L702 (バーアンテナ)	[13]～GND 間電圧 = 最大 (AM S-meter)	RF トラッキング調整
   8	1400kHz 40dB 1kHz	1400kHz 受信	TC01
   9	手順7と8を数回繰り返す
   10	1000kHz 40dB 1kHz	1000kHz 受信	T05	[13]～GND 間電圧 = 最大 (AM S-meter)	IF 調整
   11	1000kHz 80dB 1kHz		デジタル基板 VR02	S メータ = ちょうどフル	S メータ調整
   12	AF OSC から [13] へ 9kHz 5mV を注入		LC02	オーディオ出力 = 9kHz 成分最小	9kHz ノッチフィルタ調整



5. 調整結果


   • 本機の修理をギブアップしたので、再調整していません！！！



     項目	L	R	単位
     ステレオセパレーション (1kHz)	??	??	dB
     パイロット信号キャリアリーク	-??	-??	dB
     オーディオ出力レベル偏差 (mono)	0	+??	dB




---

使ってみました

1. デザイン


   • デジタル周波数表示が特徴の精悍なデザインです。


   • クリーム色の周波数ダイヤルパネルが綺麗です。


   • フロントパネルは黒いアルミ材で質感があります。


   • チューニングノブは直径 48mm の無垢アルミです。


   • 巨大というほどではないですが、大きくて重いです。


   • 操作系のスイッチは少なくシンプルです。


   • アナログ式の [S メータ] [T メータ] はありません。


   • デジタル周波数表示部の中に [S メータ] [T メータ] 同様な表示があります。


2. リアパネル


   • アンテナ端子は同軸とターミナルだけです。 F 端子が欲しかったです。


   • オーディオ出力は可変端子だけです。


3. 感度や音質


   • 今回、修理をギブアップしたので無評価です。



---

仕様ほか

1. ドキュメント


   • TU-719 Service Manual


   • TU-719 Schematics ・・・ 上記より回路図の解像度が高いです。 上記の回路図には一部欠落もあります。


2. 仕様



   FM チューナ部
   受信周波数範囲	76～90MHz
   実用感度	mono : 9.6dBf stereo : 16.5dBf
   50dB クワイティング感度	mono : 13.5dBf stereo : 35.5dBf
   S/N 比	mono : 81dB stereo : 78dB
   歪率 (IHF 65dBf stereo)	100Hz : 0.1% 1kHz : 0.07% 6kHz : 0.1%
   キャプチャーレシオ	1.0dB
   選択度 (IHF)	60dB (400kHz)
   スプリアス妨害比 (IHF)	85dB (83MHz)
   イメージ妨害比 (IHF)	80dB (83MHz)
   IF 妨害比 (IHF 平衡)	90dB (83MHz)
   RF 相互変調 (IHF)	65dB (83MHz)
   AM 抑圧比 (IHF)	60dB
   ステレオセパレーション (1kHz)	50dB
   アンテナインピーダンス	75Ω不平衡 / 300Ω平衡
   AM チューナ部
   受信周波数範囲	520～1650kHz
   実用感度 (IHF バーアンテナ)	47dB/m (220uV/m)
   選択度 (±9kHz)	33dB
   S/N 比	50dB
   歪率 (30% 変調 80dB/m)	0.35%
   イメージ妨害比 (IHF)	50dB (1000kHz)
   IF 妨害比	35dB (1000kHz)
   総合
   可変出力電圧/インピーダンス	0～775mV/2.5kΩ
   電源電圧	AC100V, 50/60Hz
   定格消費電力 (電気用品取締法)	20W
   外形寸法	430(W)×168(H)×405(D)mm 482(W)×168(H)×419(D)mm (ラックマウントアダプタ装着時)
   重量	8.8kg 9.3kg (ラックマウントアダプタ装着時)
   その他
   別売ラックマウントアダプタ	BX-7 1組 3,000円
   発売時期	1978年
   定価	49,800円




---
