SONY ST-S333ESG (22号機)

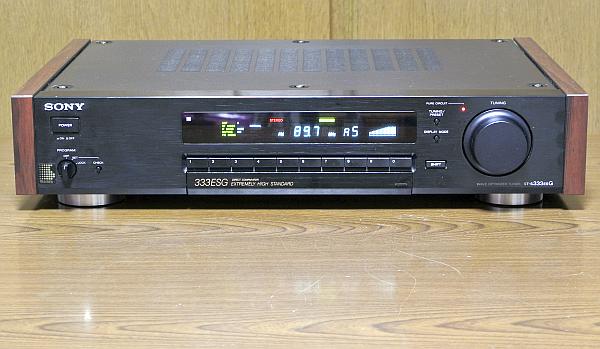

SONY ST-S333ESG (22号機) が到着

2025年8月12日、群馬県高崎市の Y さんより SONY ST-S333ESG の修理依頼品が到着しました。

とても綺麗な外観でしたが・・・さてさて

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 4年ほど前に近所のハードオフで購入しました。


   • 現在使えていますが、少し感度が落ちた感じがします。 これから先少しでも長く使いたいです。


   • 今のコンデションがベストなのか私には判断が付かないのでメンテナンスをお願いします。


2. 外観


   • 製造シリアル番号は [207062] で、電源コードの製造マーキングより [1990年製造品] とわかりました。


   • ST-S333ESG の純正ではありませんが [ST-SA5ES 純正 AM ループアンテナ] が添付されていました。


   • 全体としてはほぼ無キズに近い綺麗な逸品です。 側板も綺麗です。


   • リアパネルに [1999年1月] [1999年8月] のメンテナンスシールが貼ってあり、2回修理されています。


3. 電源 ON してチェック


   • 電源が入り、操作ボタンの反応は正常です。 ディスプレイは新品同様に明るいです。


   • FM 受信


     • オートチューニングで正しい放送周波数で停止し周波数ズレはありません。


     • [STEREO] ランプが点灯して正常に受信できました。 音にもステレオ感があります。


     • S メータの振れは (筆者の環境で) 40% 程度で、感度落ちしています。


     • [CAL TONE] = ON で正常にテスト音が出ます。


   • AM 受信


     • 添付された [ST-SA5ES 純正 AM ループアンテナ] でチェックしました。


     • S メータがそこそこ振れ、ちゃんと受信できます。 そう問題はないです。


4. カバーを開けてチェック


   • 既に誰かが先に修理(？)しているようです。

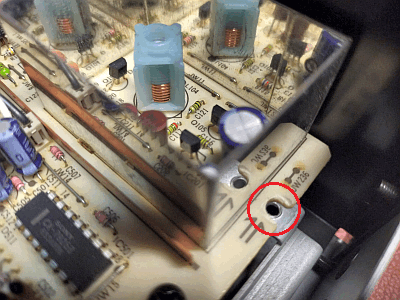

     • 左の写真の写真のように、赤〇のところにあるはずの基板を留めるネジが1本欠品しています。


     • 右の写真のように、何やら電解コンデンサが空中配線で取り付けされています。 醜いです。


     　


   • 基板は綺麗で出、上記以外は目視で明らかに劣化とわかる部品は見当たりません。



---

リペア (その1)：何やら電解コンデンサが空中配線で取り付けされている

1. 概要


   • 前回修理者は [C522] 3.3uF/50V を交換していますが、作業が面倒なので空中配線で済ませたようです。


     • [C522] を交換するには基板を一旦取り外す必要があって、かなり面倒です。


     • 前回修理者は基板を外そうとしましたができずに諦め、その時にネジ×1本を留め忘れたというのが実体でしょう。


   • 前回修理者の作業は醜いです。 美しくないです。 ここは正規のやり方で手直ししましょう。


2. 修理 (手直し)


   • 前回修理者が取り付けた電解コンデンサを除去して、以下のリストのように正規に交換しました。



     部品番号	オリジナル	前回修理者が交換	今回の交換	備考
     C522	3.3uF/50V (85℃)	1uF/50V (105℃)＋2.2uF/100V (85℃)	3.3uF/50V (105℃)



   • 左の写真が手直し後で、赤〇で囲んだ部品が [C522] です。 正規にキチンと作業すると綺麗になるでしょ。


   • 右の写真は除去した前回修理者が取り付けた電解コンデンサです。 作業が雑でしょ。 こりゃぁ～ダメだ。

     　


3. 修理後の動作確認


   • [C522] は VT 電圧 (バリキャップに加圧する同調電圧) に使っています。


   • 76～90MHz まで VT 電圧が正常に変化して放送を良好に受信できることを確認しました。



---

リペア (その2)：FM で感度落ちしている

1. 調査と原因


   • FM フロントエンドには3個の RF トリマコンデンサが使われています。


   • FM 放送受信中にこれらの RF トリマコンデンサを回してみると3個とも反応が悪く不安定でした。


   • RF トリマコンデンサの劣化が感度落ちの原因です。


2. 修理


   • トリマコンデンサを3個とも交換しました。


     • 左の写真が交換後で、赤〇で囲んだのがトリマコンデンサです。


     • 右の写真はこれまで基板に実装されていた故障したトリマコンデンサです。 底部のハトメ部分が接触不良になるのです。


     　


3. 修理後の動作確認


   • 新しいトリマコンデンサを調整したら S メータの振れがビューンと上がり、(筆者の環境で) フルになりました。



---

リペア (その3)：プリセットメモリバックアップ用の電気二重層コンデンサなど交換

1. 概要


   • [電気二重層コンデンサ] は電源 OFF 時のプリセット情報をバックアップします。


     • 本機は製造後35年を経過しているので、このコンデンサはそろそろ寿命です。 交換することにします。


   • ついでに短絡事故が多い [タンタルコンデンサ] も別の種類のコンデンサに交換します。


     • 使われていたタンタルコンデンサの耐圧が 6.3V しかありません。 ここには 6V 近くの電圧がかかります。


     • タンタルコンデンサは耐圧を超えた電圧がかかると簡単に内部短絡します。


     • 半世紀前に [人気者] だったタンタルコンデンサは、現在では短絡事故が多いことから [嫌われ者] になっています。


     • 換装する積層セラミックコンデンサはタンタルより ESR が低く高性能でやや高価な無極性コンデンサです。


2. 修理


   • 部品交換リストは以下です。



     部品番号	交換前	交換後	備考
     C604	10uF/6.3V (タンタル)	10uF/25V (積層セラミック)
     C605	0.1F/5.5V	1F/5.5V	電気二重層コンデンサ

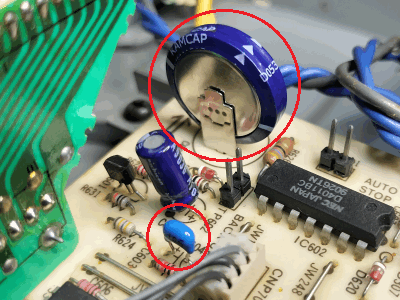

   • 左の写真は交換後で、小さな赤〇で囲んだのが [C604]、大きな赤〇で囲んだのが [C605] です。


   • 右の写真は交換前に基板に実装されていた古い [C605] [C604] です。

     　


3. 電気二重層コンデンサはオリジナルの 0.1F → 1F と10倍の容量になったので、10倍の10ヶ月メモリ保持できるかも？


   • 実際には自己放電もあるので数ヶ月でしょう。


   • また、メモリ保持時間の試験は難しいのです。


     • 例えば1ヶ月だったら電源 OFF して1ヶ月後に ON にしてのチェックは現実的に無理です。 あくまで期待値です。



---

リペア (その4)：ハンダクラック対策

1. 概要


   • ST-S333ES シリーズにはハンダクラックしやすい箇所があるという持病があります。


   • 1つはリアパネルの端子類のハンダ付け部分です。 (左の写真)


     • ここは [リアパネル] [基板] の2方向から常にストレスを受けるのでハンダクラックしやすいのです。


   • もう1つはアースバーのハンダ付け部分です。 (右の写真)


     • 基板に細長い銅板が8枚走っていますが、これがアースバーです。


     • ここもハンンダクラックしやすいです。 なぜなら、基板とアースバーの熱膨張率が違うからです。


     　


2. 修理


   • リアパネルにある [FM アンテナ端子] [AM アンテナ端子] [RCA 出力端子] のハンダ付け部を補修ハンダ付けしました。


   • 8本あるアースバーのハンダ付け部を補修ハンダ付けしました。


3. 修理後の動作確認


   • 端子やアースバーを揺すっても動作に影響しないことを確認しました。



---

リペア (その5)：その他

1. 基板を留めるネジ×1本が欠品している


   • フロントパネルを上から留めるネジは3本ですが、なんと！4本付いていました。


     • 前回修理者が間違って余分に1本を取り付けたようです。


     • ここに1本余分に使ってしまうと基板のネジが1本足りなくなる ・・・ 辻褄が合います。


   • フロントパネルを余分に留めているネジ1本を外して、不足している基板留めに使いました。


     • これでネジの数が合いました。 前回修理者の作業はデタラメですね。



---

再調整

1. 電源電圧チェック (VP)


   • 実測値は以下のように良好です。



     VP	表示電圧	実測電圧	判定	備考
     JW88	+30V	+30.8V	〇	PLL
     JW89	+15V	+14.8V	〇	AUDIO
     JW145	-17V	-17.4V	〇	FL
     JW213	+13V	+13.5V	〇	DIGITAL
     JW220	+5V	+5.64V	〇	DIGITAL



2. FM/AM 受信部の調整


   • ST-S333ESG (1号機) に記載の調整手順にて再調整しました。


3. 調整結果


   • FM 受信部


     • 同調点検出電圧が 50% ズレていました。 再調整で規定内に入りました。


     • フロントエンドのトラッキング調整ズレが大きかったです。 再調整で規定内に入りました。


     • 再調整でステレオセパレーションと高調波歪率が改善して音の解像度が良くなりました。



     項目	IF BAND	stereo/mono	L	R	単位
     ステレオセパレーション (1kHz)	WIDE	stereo	60	63	dB
     	NARROW		40	40	dB
     高調波歪率 (1kHz)	WIDE	mono	0.024		%
     		stereo	0.039		%
     	NARROW	mono	0.11		%
     		stereo	0.11		%
     パイロット信号キャリアリーク	WIDE	stereo	-72	-72	dB
     オーディオ出力レベル偏差 (1kHz)	WIDE	mono	0	0	dB
     CAL TONE 信号	WIDE	mono	422		Hz
     			-5.3		dB



   • AM 受信部


     • 添付された [ST-SA5ES AM ループアンテナ] に合わせ込みました。 感度が大きく上がりました。


     • 残念ながら AM 放送は2028年に終了 します。


       • ワイド FM 対応クリコン を製作すれば AM 放送をワイド FM で受信できます。


       • ST-S333ESG はアンテナ端子が2つあるので、ワイド FM 受信に便利です。



---

使ってみました

1. 修理＆再調整が終わって


   • とても綺麗な外観でしたが中身は誰かがいじっていました。 それも雑な作業でした。


   • 雑な作業をやり直し、劣化した部品を交換し、再調整して、新品時の性能に蘇りました。


   • 前回修理者の雑な作業の手直しで時間がかかり疲れましたが、終わってみると素晴らしい音 ・・・ 癒されました。


2. 全体的にブラック基調のデザイン


   • SONY デザインはやはり格好イイです。


   • デザインが良くて性能も良い、持つべき価値があります。


   • フロントパネルはアルミ材で、ヘアライン仕上げです。


3. FM 受信


   • 感度も S/N も一級品です。 微弱電波もしっかり捉えます。


   • 解像度がある素晴らしい音。 現在売られているチューナ (値段は高級機並み) とは全く異次元の音です。


4. AM 受信


   • 感度は良いです。 ループアンテナでしっかり入感します。



---
