Technics ST-C01 が到着

2025年6月1日、愛知県愛知郡の N さんより Technics ST-C01 の修理依頼品が到着しました。

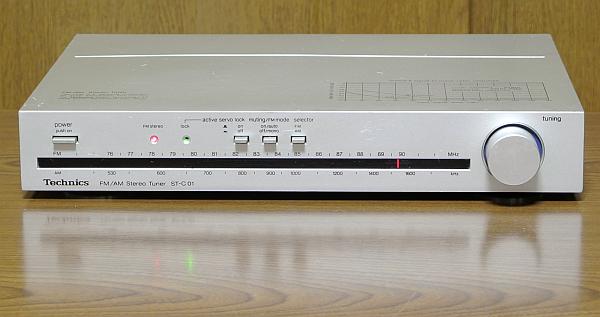

コンサイスコンポという小型サイズのチューナです。

---

程度＆動作チェック

1. 修理依頼者のコメント


   • 購入時は FM 受信できず [lock] LED 切れでした。


   • [lock] LED と [T101] を交換して FM/AM とも受信できるようになりました。


   • 電源部コンデンサ交換と基板内半田付け点検＆再調整をお願いします。


   • できれば、[lock] [FM stereo] LEDを現代版に交換をお願い致します。


2. 外観チェック


   • 製造シリアル番号は [A88614A132] で、電源コードの製造マーキングより [1978年製造品] とわかりました。


   • 致命的なキズは無いですが、全体的にキズやスレ、汚れが多いです。


   • リアパネルの金メッキされた端子類には輝きが残っています。


3. 電源 ON してチェック


   • 電源は問題なく入りました。 各スイッチはそれなりに動作します。


   • FM 受信


     • +0.15MHz 程度の軽い周波数ズレがあります。 80.0MHz の放送局が指針位置 80.15MHz 近辺で受信します。


     • [FM stereo] [lock] ランプが点灯して受信できますが、ステレオ感が弱いです。 音に歪感があります。


   • AM 受信


     • 少し周波数ズレしている感はありますが正常に受信できます。


4. カバーを開けてチェック


   • 内部にはゴミがなく基板も綺麗です。 目視で劣化とわかる部品は見当たりません。



---

カバーを開けてみました

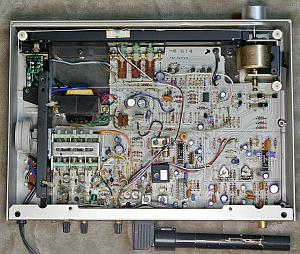

1. 基板の作りは良いです 写真をクリックすると拡大写真を表示できます


   • この写真は底側から眺めたものです。 天板がアルミダイキャストになっており、ここに基板が取り付けられているので上下逆になるのです。


   • 筐体が小さいのでギッシリ詰まっている感があります。


   • 以下の IC を使用して合理化が図られています



     メーカ	IC	機能
     NEC	uPC4558C	High Performance Dual Operational Amplifier
     Panasonic	AN217	AM Radio Receiver & FM/AM IF Amplifier
     	AN363N	FM Stereo Multiplex Demodulator
     	AN377	FM IF Amplifier
     (不明)	FS7812C	3-Terminal 1A Positive Voltage Regulator



2. FM フロントエンド


   • 3連バリコン式フロントエンドで、以下の構成です。

     (ANT)→[同調]→[FET]→[同調]→①→[Mixer (TR)]→(IF)
     [OSC 同調 (TR)]→①


3. FM IF 部


   • 以下のシンプルな構成です。

     (FE)→[CF]→[AN217]→[CF]→[CF]→[AN377]→(MPX)


4. FM 検波部


   • [AN377] を使ったクォードラチュア検波です。


5. FM MPX 部


   • [AN363N] を使った PLL MPX です。 キャリアリークフィルタがありません。


6. AM 受信部


   • 2連バリコン式フロントエンドで、[AN217] で全てを構成します。



---

リペア (その1)：電源部の電解コンデンサ交換 ・・・ 修理依頼者の要求

1. 概要


   • ほぼ半世紀物ビンテージ品ですから電源部の電解コンデンサは交換したほうがよいです。


   • 特に ST-C01 は倍電圧整流しているので電解コンデンサが劣化しやすいです。


2. 修理


   • 部品交換リストは以下です。 高耐熱品に交換しました。



     部品番号	交換前	交換後	備考
     C501	1000uF/16V	1000uF/16V (105℃)	電解コンデンサ
     C502	1000uF/16V	1000uF/16V (105℃)

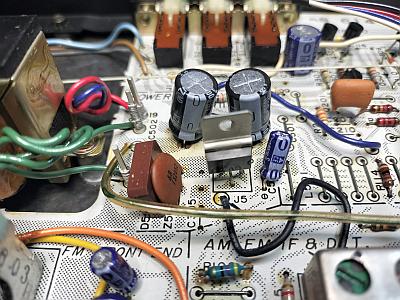

   • 左の写真は交換前で、中央の上から1/3くらいのところにある円筒形の部品×2個が [C501] [C502] です。


     • 既に誰かが [C501] [C502] を交換済みでした。


   • 左の写真は交換前で、[C501] [C502] の裏側を見てアッと驚きました！

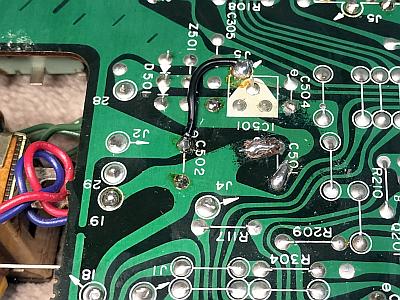

     • まずは [C502] で電解液漏れ故障があったようで、基板のパターンが一部腐食していました。


       • このため、誰かが [C501] [C502] を交換したと思います。


     • [C502] をハンダ付けするランドが剥がれて無くなっています。 おそらく W 数が大き過ぎるハンダゴテを使ったためです。


     • 上記を補うためジャンパー線を飛ばしていますが、その作業が醜いです。 こりぁ～ダメだ！


     　

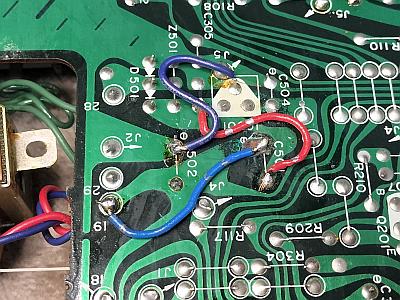

   • 下の写真は [C501] [C502] 交換後の基板の表と裏です。


     • 基板の裏側を耐熱電線を使って全てやり直しました。 前と全然違うでしょ。 こうやるのが普通です。


     　


3. 修理後の動作確認


   • 電圧が正常に出力することを確認しました。



---

リペア (その2)：LED 交換 ・・・ 修理依頼者の要求

1. ランプ基板をチェック

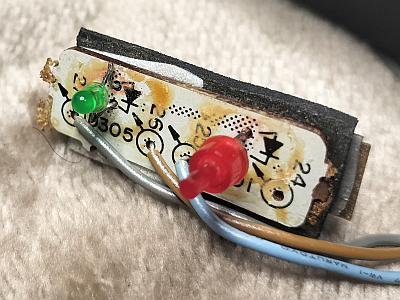

   • 右の写真のように緑色 LED を修理依頼者が交換しています。


   • 元は赤色 LED の形状と同じ長いハット型緑色 LED ですが、普通の砲弾型緑色 LED に交換していました。


   • これだけ長いハット型 LED は手に入りません。


   • 元付いていた LED の先の部分を切り取って砲弾型 LED とアクリル接着剤で結合して置き換えするしかないです。


2. 結局・・・


   • 故障した元付いていた LED の添付がなかったので、どうしようもありません。 手直しを諦めました。


   • 修理依頼者が交換した LED のハンダ付け量が不十分だったので、ここは補修ハンダ付けしました。



---

リペア (その3)：その他

1. ハンダクラック予防補修


   • リアパネルにある端子類のリード部はハンダクラックしやすいです。


   • 予防保守として上記の箇所を補修ハンダ付けしました。


2. 底板を留めるネジ×1本のネジ山が潰れている


   • 修理が終わって底板を取り付ける時に気が付きました。 1本のネジのネジ山が潰れていて、締め付けられないのです。


   • 手持ちのネジと交換して、ちゃんと締め付けられるようになりました。



---

調整

写真の FM/AM 標準信号発生器 Panasonic VP-8175A (以下 SSG)、 FM Stereo 信号発生器 MEGURO MSG-2170、 周波数カウンタ ADVANTEST TR5822 を使って調整します。 10年も経つとコイルやトリマはズレます。

　　

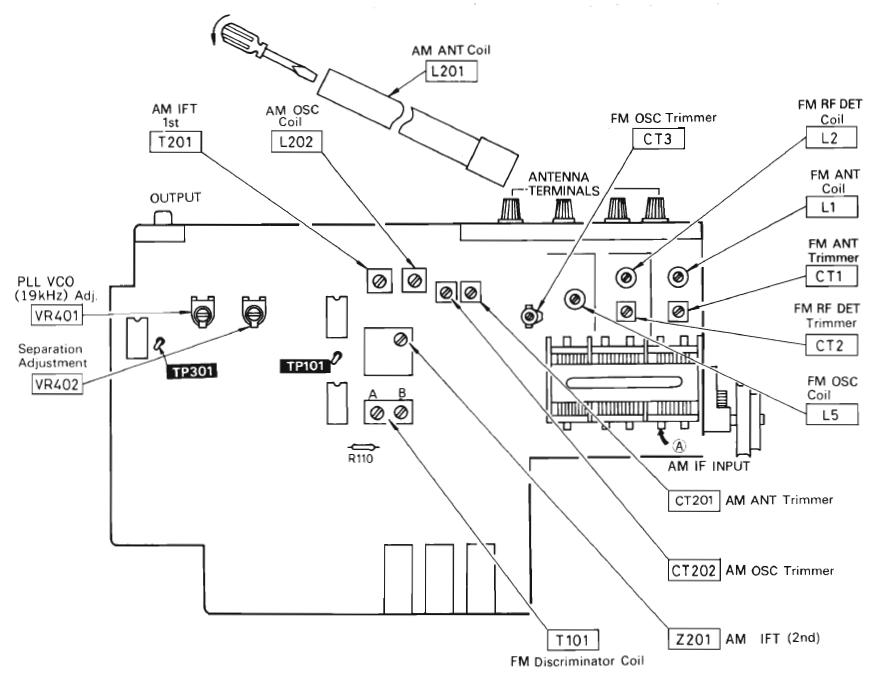

1. 調整ポイント




2. 電圧チェックポイント (VP)


   • 基板上のジャンパーで測定します。 電圧の実測値は以下のように正常でした。



     VP	標準値	実測値	判定	備考
     IC501-OUT	+12V	+11.8V	〇	IC501 は 7812 レギュレータ



3. FM 受信部の調整



   手順	SSG出力	ST-C01 の設定	調整箇所	TP 及び調整値	備考
   1	-	selector：FM muting：OFF active servo lock : OFF	-	-
   2	OFF	-	T101(右)	T メータ = センタ	FM 同調点(仮)調整
   3	78MHz 90dB 無変調	指針を 78MHz に合わせる	L5	T メータ = センタ	OSC トラッキング調整 ダイヤルスケールと 指針を合わせることが目的
   4	88MHz 90dB 無変調	指針を 88MHz に合わせる	CT3
   5	手順3～4を数回繰り返す
   6	78MHz 30dB 無変調	78MHz 受信	L1 L2	C103(前) 電圧 = 最大	RF トラッキング調整
   7	88MHz 30dB 無変調	88MHz 受信	CT1 CT2
   8	手順6～7を数回繰り返す
   9	83MHz 90dB mono 1kHz	83MHz 受信	T101(左)	オーディオ出力 = 高調波歪最小	QR 検波調整
   10			T101(右)	T メータ = センタ
   11	手順9～10を数回繰り返す
   12	83MHz 90dB 無変調	83MHz 受信 muting：ON active servo lock : ON	VR401	TP301 周波数 = 19kHz±30Hz 周波数カウンタで測定	VCO 調整
   13	83MHz 90dB stereo 1kHz R/L		VR402	オーディオ出力 (L/R) = 最小	セパレーション調整



4. AM 受信部の調整



   手順	SSG出力	ST-C01 の設定	調整箇所	TP 及び調整値	備考
   1	-	selector：AM	-	-
   2	600kHz 60dB 無変調	指針を 600kHz に合わせる	L202	Q201-B 電圧 = 最大	OSC トラッキング調整 ダイヤルスケールと 指針を合わせることが目的
   3	1400kHz 60dB 無変調	指針を 1400kHz に合わせる	CT202
   4	手順2～3を数回繰り返す
   5	600kHz 60dB 無変調	600kHz 受信	L201 (バーアンテナ)	Q201-B 電圧 = 最大	RF トラッキング調整
   6	1400kHz 60dB 無変調	1400kHz 受信	CT201
   7	手順5～6を数回繰り返す
   8	1000kHz 60dB 無変調	1000kHz 受信	T201 Z201	Q201-B 電圧 = 最大	IF 調整



5. 調整結果


   • FM 受信部


     • ハッキリ言って全てがメチャメチャに調整ズレしていました。 既に誰かが触っているようです。


     • トラッキング調整で周波数ズレはほぼ解消し、感度は 50% くらい上がりました。


     • 周波数ズレを完全にゼロにするのはバリコンの精度上無理です。 ±0.1MHz 以内を目指しました。


     • 再調整で到着時にあった歪感は解消し良い音になりました。


     • 再調整でステレオセパレーションと高調波歪率は良好になりました。 仕様より良い値になっています。


     • キャリアリークフィルタが実装されていないので、キャリアリークは多いです。 普通には聴こえません。



       項目	stereo/mono	L	R	単位
       ステレオセパレーション (1kHz)	stereo	50	46	dB
       高調波歪率 (1kHz)	mono	0.13		%
       	stereo	0.13		%
       パイロット信号キャリアリーク	stereo	-39	-39	dB
       オーディオ出力レベル偏差 (1kHz)	mono	0	+0.3	dB



   • AM 受信部


     • トラッキング調整で周波数ズレはほぼ解消し、感度は 20% くらい上がりました。


     • 特に問題ない性能に蘇りました。



---

使ってみました

1. 修理＆再調整が終わって


   • 既に誰かが修理や調整をやっていたようで、修理は雑、調整はメチャクチャでした。


   • 半固定ボリュームやコア位置の元位置をマジックペンでマーキングして触って元に戻しているようですが、ほんの数度でも変わると大きく特性が変わります。


   • 元のマーキング位置に戻したと思っても、特性は絶対に元に戻りません。 測定器がない状態で弄るのは危険です。


   • こういったこともあって再調整に時間がかかりましたが、良い性能に戻せてホッとしました。


2. デザイン


   • リアパネルと底板以外の部分はフロントパネル部分を含めてアルミダイキャストでできています。 強烈な質感があって非常に良いです。


   • A4 サイズの筐体ですが、重さは 2.9kg もあってズッシリ重いです。


   • コンパクトで可愛いデザインですが、通信機のような緻密さも感じます。


   • 指針に T メータが仕組まれていて同調操作しやすいです。


   • 赤色に発光した指針が極細で精密感があります。


   • FM のアンテナ端子はターミナル型で使い辛いです。


   • AM はバーアンテナがリアパネルに装備されているので、ループアンテナのように紛失する心配がないです。


   • 電源コードの長さは 58cm しかありません。 これはコンサイスシリーズのアンプとの組み合わせを前提にしているからです。


3. 感度や音質


   • FM/AM とも問題ない感度があります。


   • FM の音はクォードラチュア検波特有の柔らかい音です。 高域は綺麗ですが低域はやや弱いです。


   • AM の音はレンジが狭いなりに良い音です。



---

仕様など

1. ドキュメント


   • ST-C01 取扱説明書


   • ST-C01 Service Manual

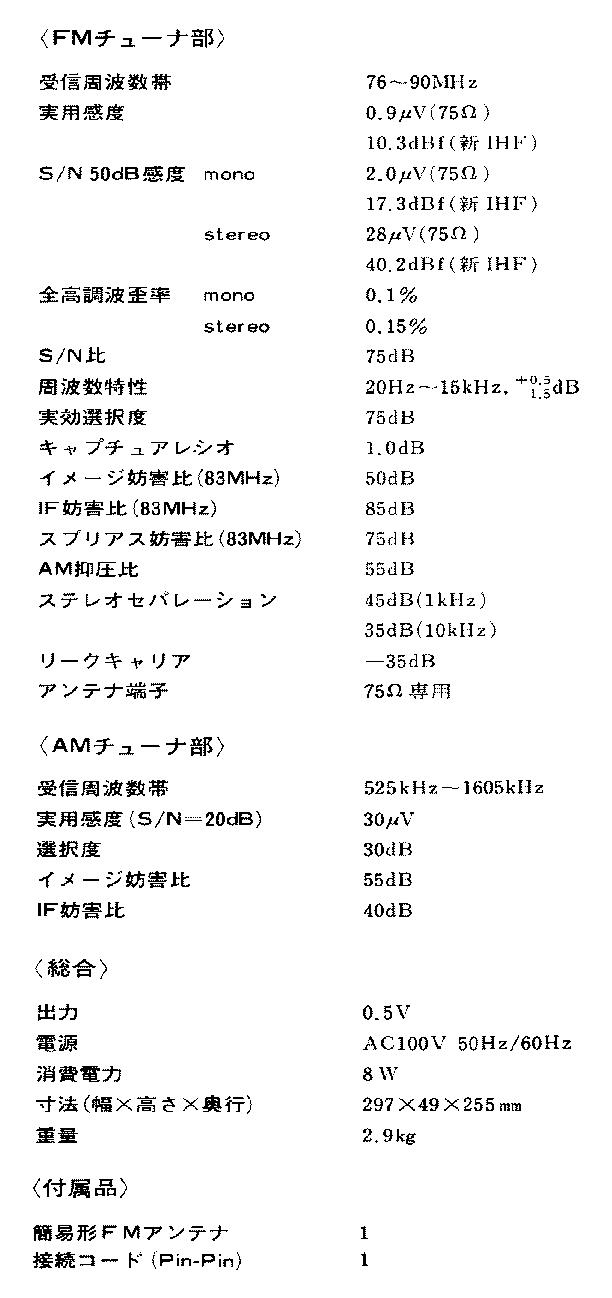

2. 仕様
